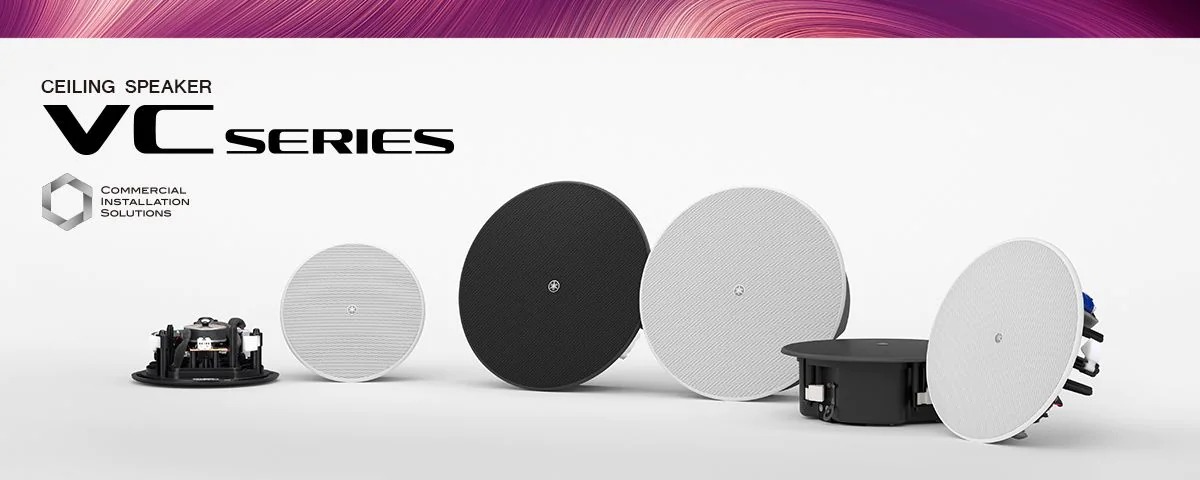

VC系列

以亲民价格提供优质声音的紧凑型吸顶扬声器。

用于商业安装的 VC 系列吸顶扬声器以传统上为经济型扬声器保留的价格提供出色的音质。共有6款型号,3款带后盖,3款不带后盖,采用优雅的纤薄设计,即使在空间有限的天花板或墙壁上也能轻松安装。带有防滑面的大型安装夹则确保安装的可靠性。

推荐使用场合

广泛适用于商场、写字楼、餐厅、医疗保健设施、交通枢纽等场合。

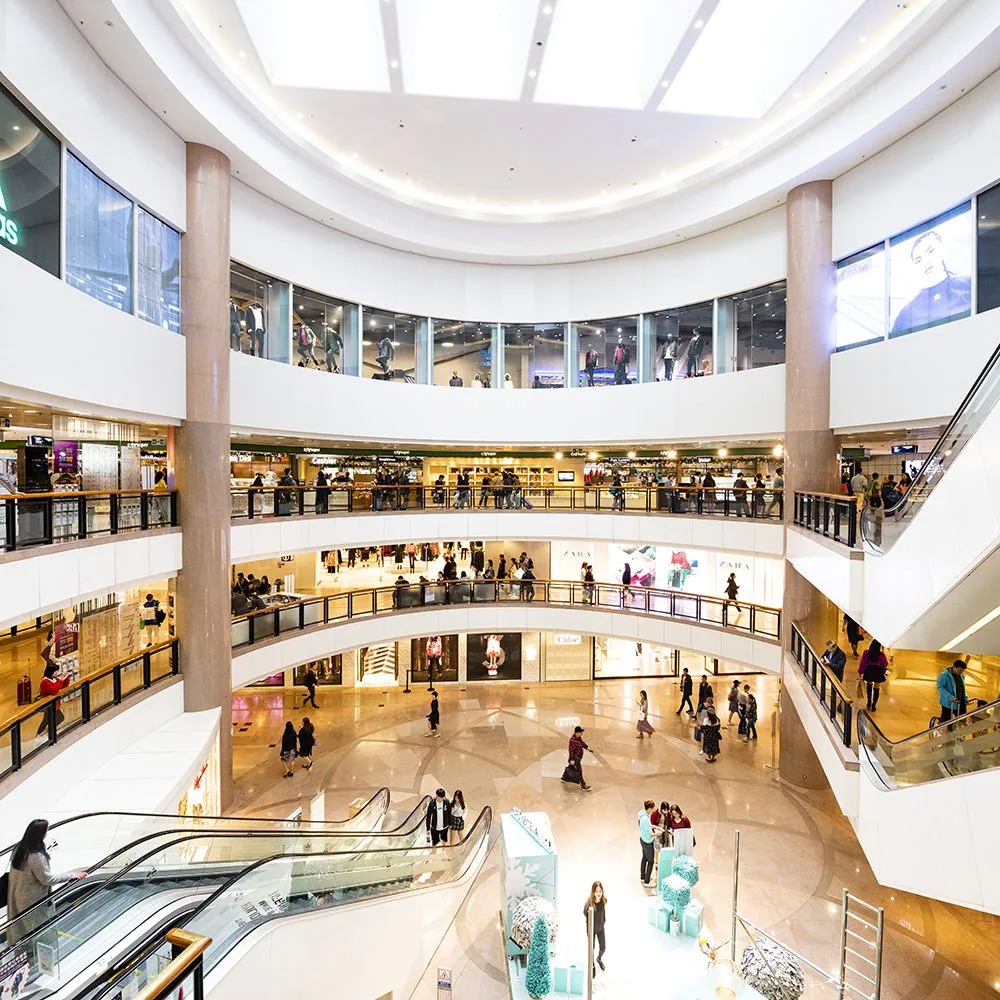

  • Yamaha VC Series: Shopping mall

商场

  • Yamaha VC Series: Meeting space

会议空间

  • Yamaha VC Series: Restaurant

餐厅



VC系列

VC 系列吸顶扬声器以纤薄、经济的设计为商业安装提供出色的性能。 共6种型号,3种带后盖,3种不带后盖,以满足各种安装要求。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

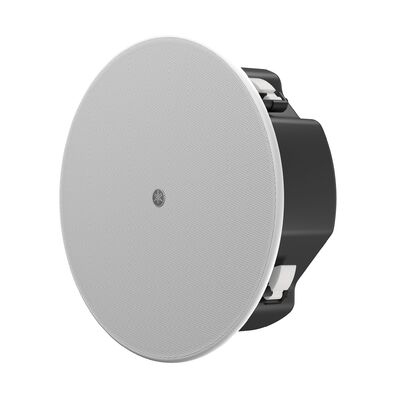

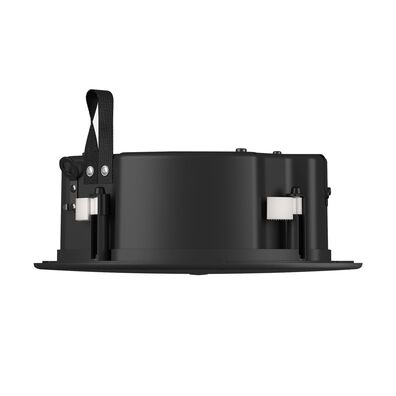

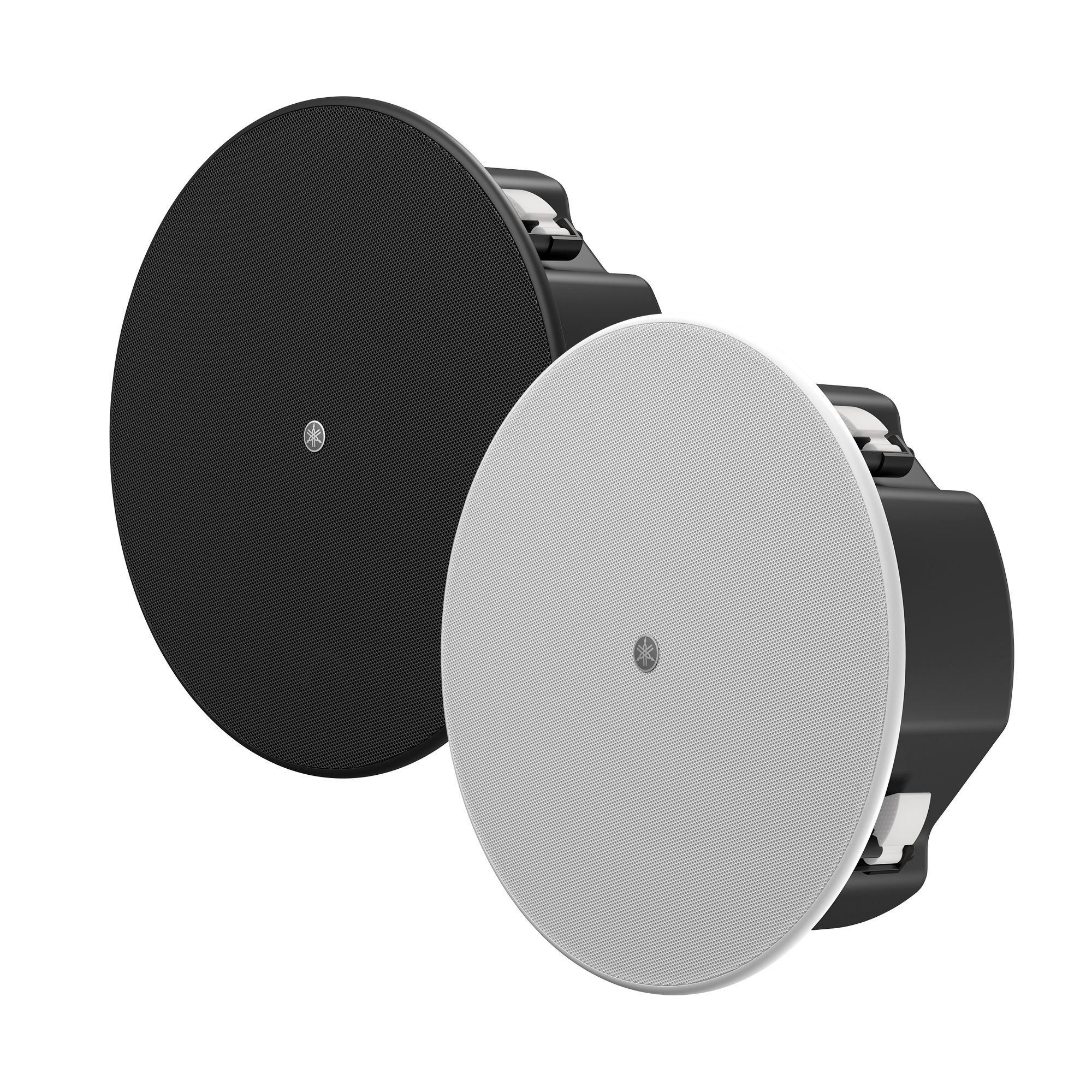

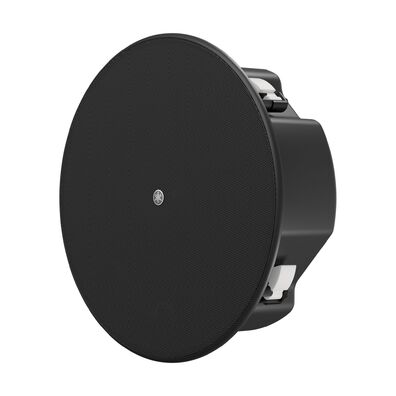

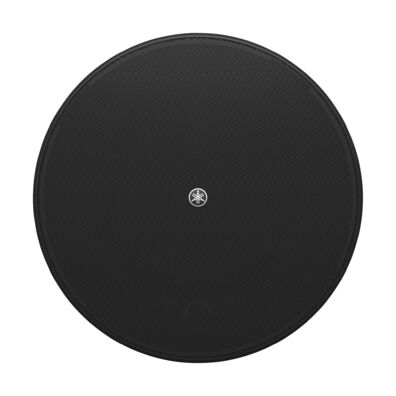

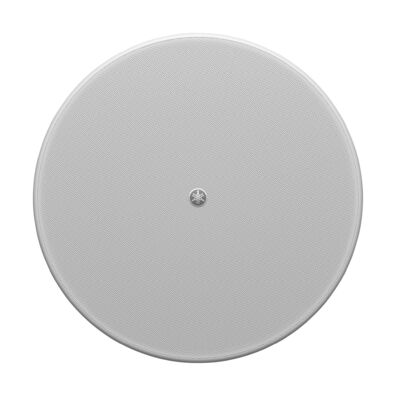

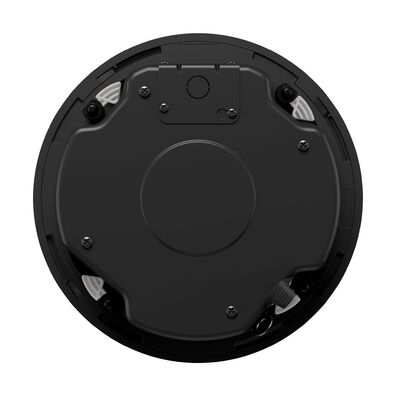

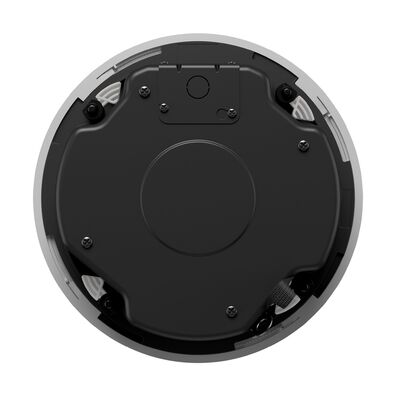

VC8B / VC8W 吸顶安装扬声器

包含8英寸低音单元和1英寸高音单元的2分频系统

  • 专为优化背景音乐和语音再现而设计
  • 纤薄设计允许安装在有限的天花板空间
  • 直接支持低阻抗或高阻抗连接
  • 优势的16Ω的低阻抗特点,可在低阻抗系统中连接多个扬声器时使用
  • 内置便携绑带增加了安装过程中的安全性
  • 双螺纹扬声器夹螺钉,可快速拧紧
  • 带有磁性锁扣的可喷漆格栅面罩
  • 黑、白两色可选
  • 3.9 kg (8.6 lbs), Ø325 x D107 mm (Ø12-3/4” x D4-2/8”)
  • 单个包装

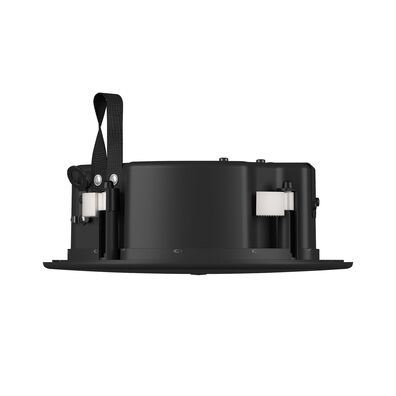

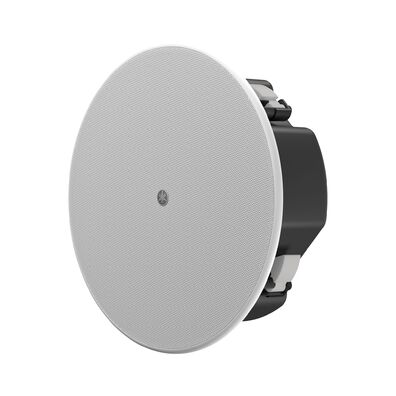

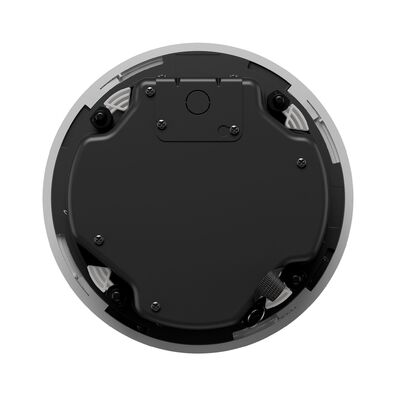

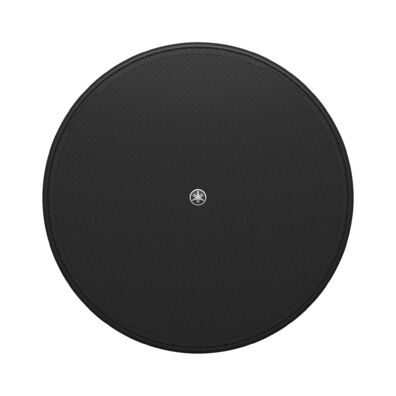

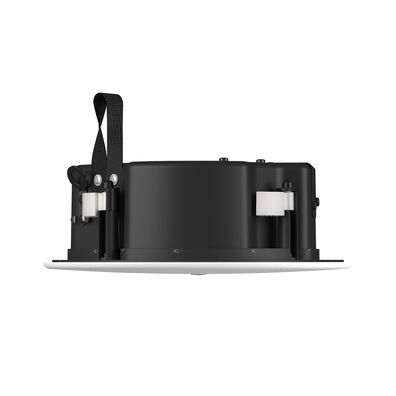

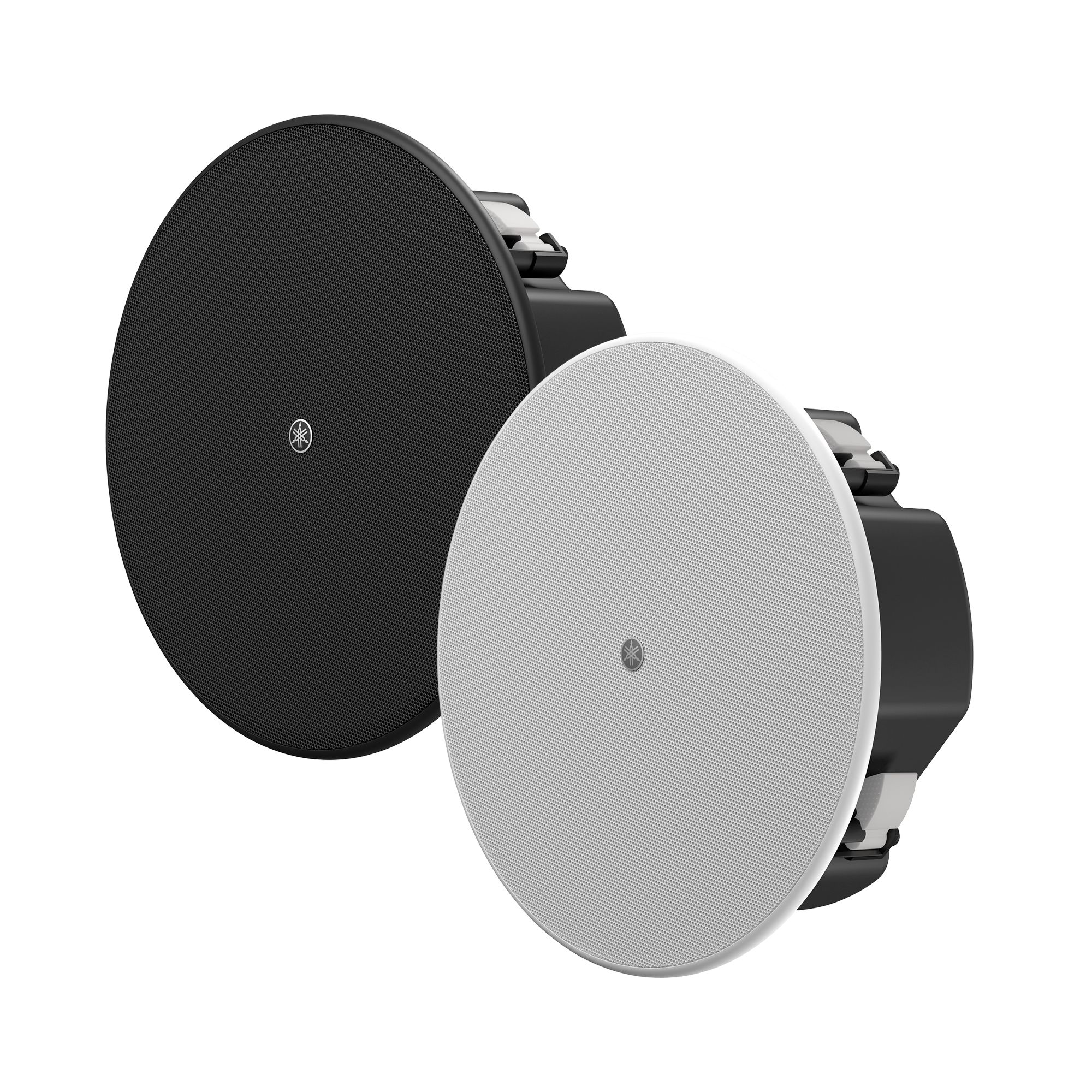

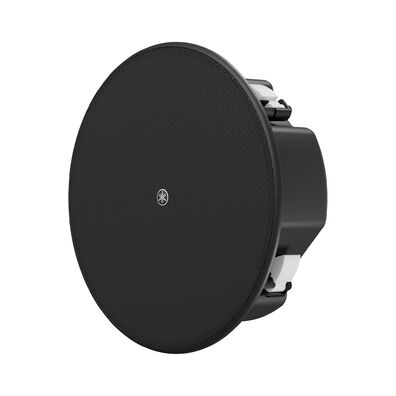

VC6B / VC6W 吸顶安装扬声器

包含6.5英寸低音单元和0.8英寸高音单元的 2 分频系统

  • 专为优化背景音乐和语音再现而设计
  • 纤薄设计允许安装在有限的天花板空间
  • 直接支持低阻抗或高阻抗连接
  • 优势的16Ω的低阻抗特点,可在低阻抗系统中连接多个扬声器时使用
  • 内置便携绑带增加了安装过程中的安全性
  • 双螺纹扬声器夹螺钉,可快速拧紧
  • 带有磁性锁扣的可喷漆格栅面罩
  • 黑、白两色可选
  • 3.0 kg (6.6 lbs), Ø286 x D92 mm (Ø11-2/8” x D3-5/8”)
  • 单个包装

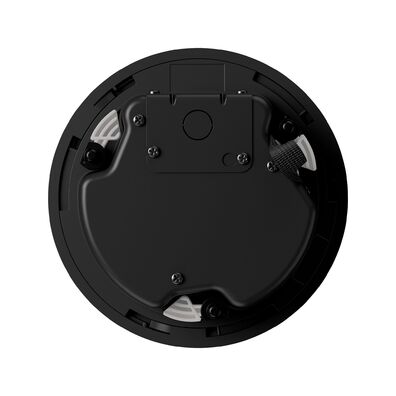

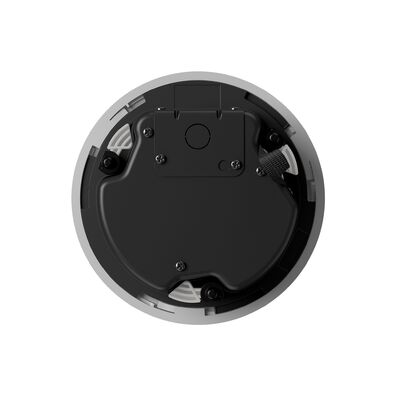

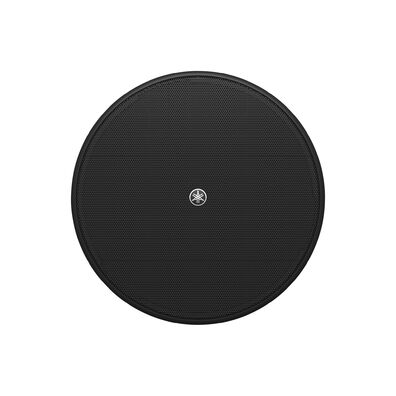

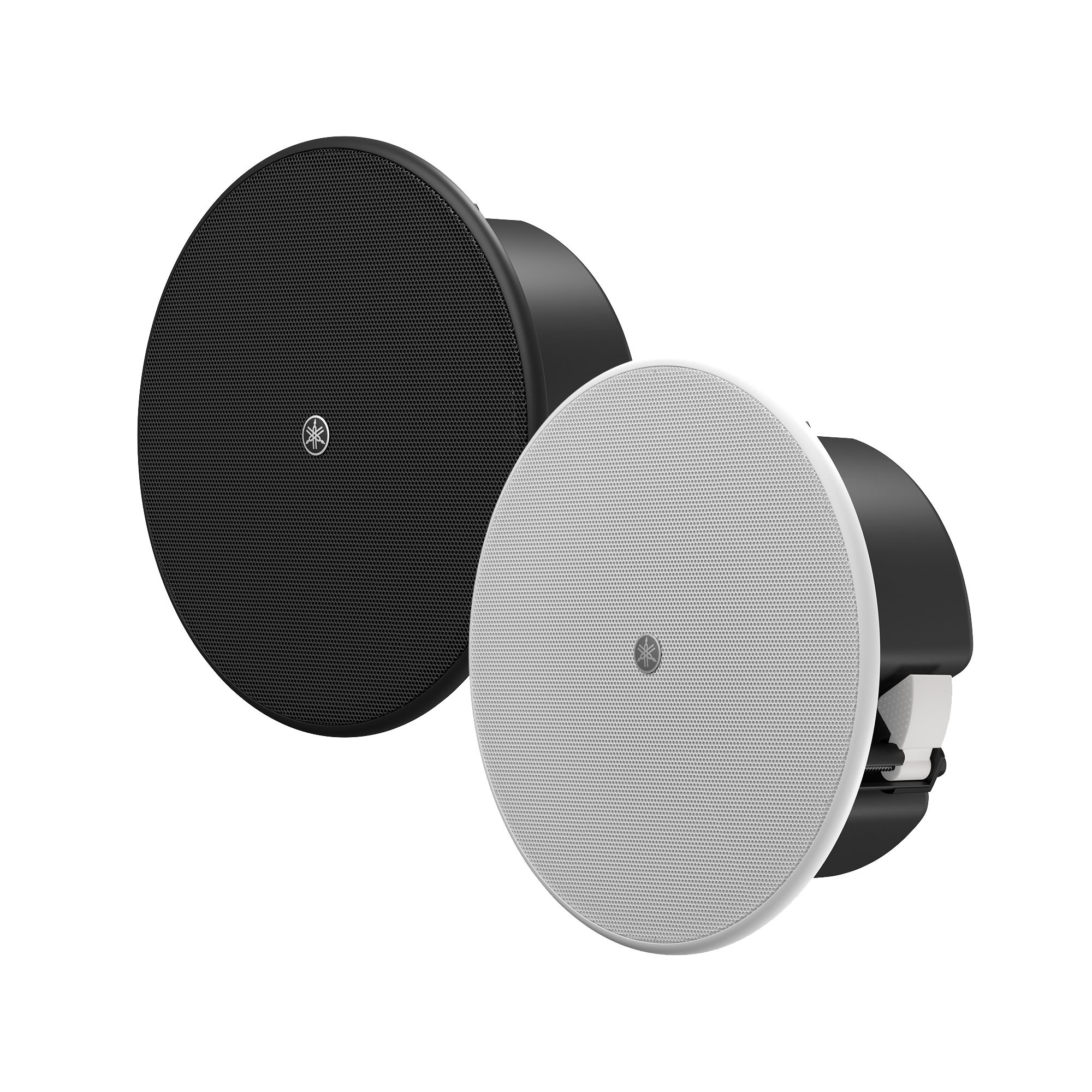

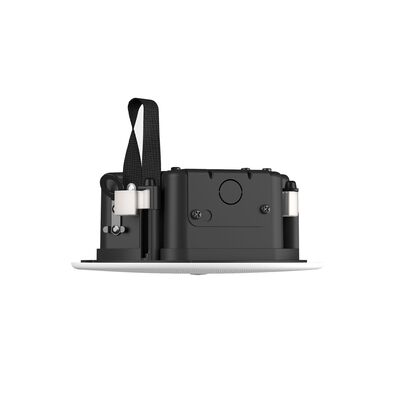

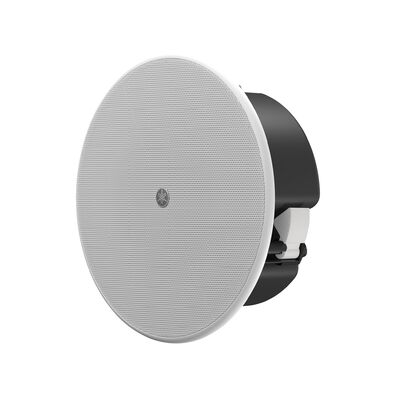

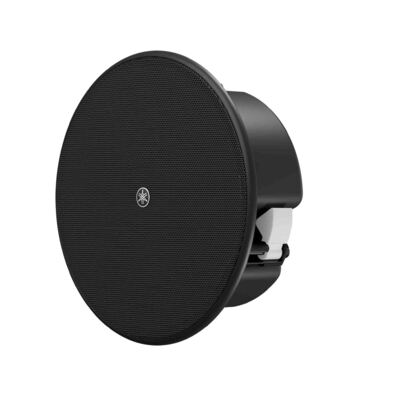

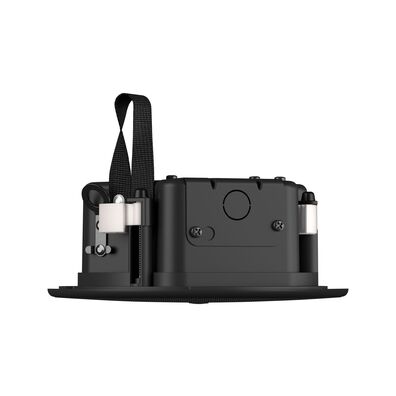

VC4B / VC4W 吸顶安装扬声器

包含4英寸低音单元和0.8英寸高音单元的 2 分频系统

  • 专为优化背景音乐和语音再现而设计
  • 纤薄设计允许安装在有限的天花板空间
  • 直接支持低阻抗或高阻抗连接
  • 优势的16Ω的低阻抗特点,可在低阻抗系统中连接多个扬声器时使用
  • 内置便携绑带增加了安装过程中的安全性
  • 双螺纹扬声器夹螺钉,可快速拧紧
  • 带有磁性锁扣的可喷漆格栅面罩
  • 黑、白两色可选
  • 2.0 kg (4.4 lbs), Ø225 x D89 mm (Ø8-7/8” x D3-1/4”)
  • 单个包装

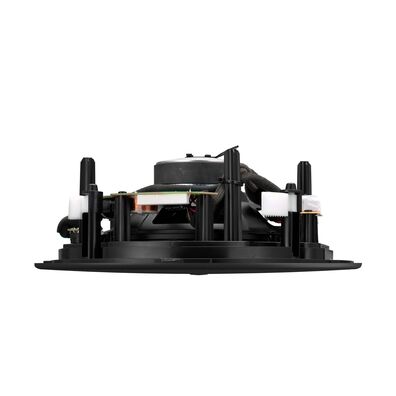

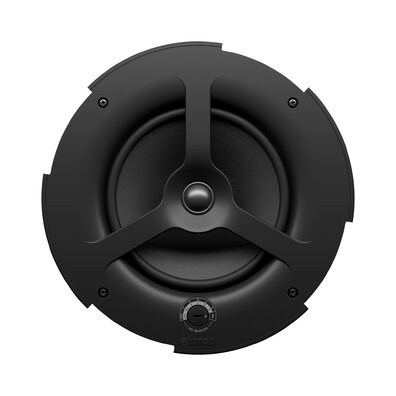

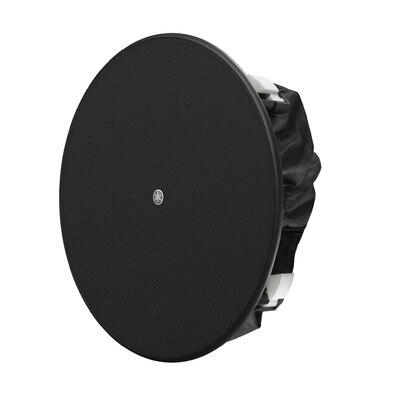

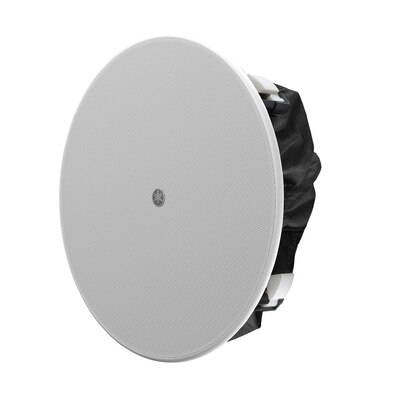

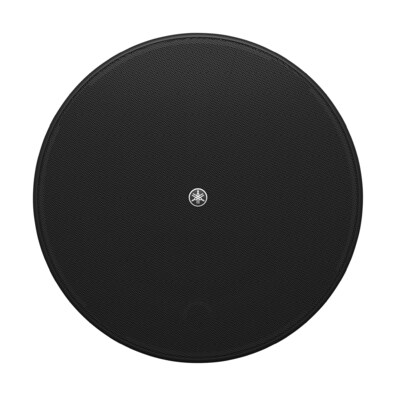

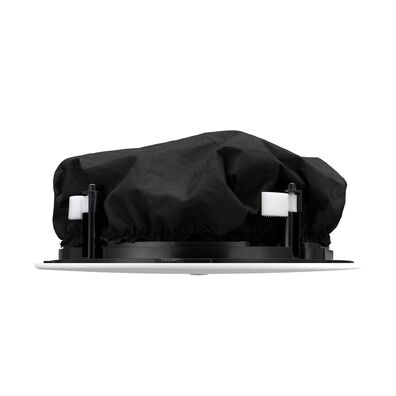

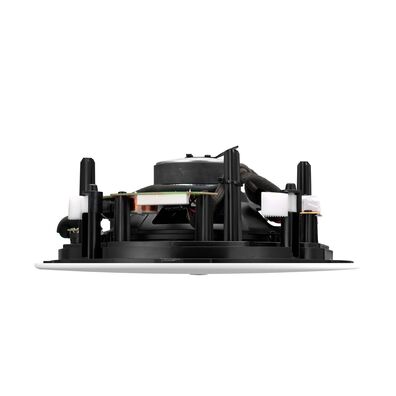

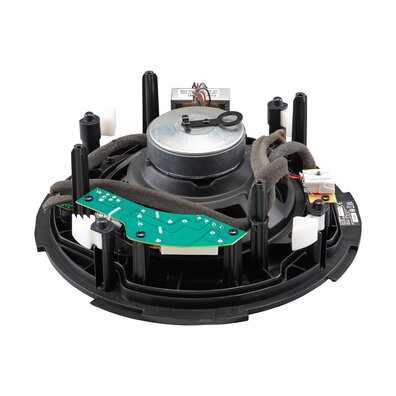

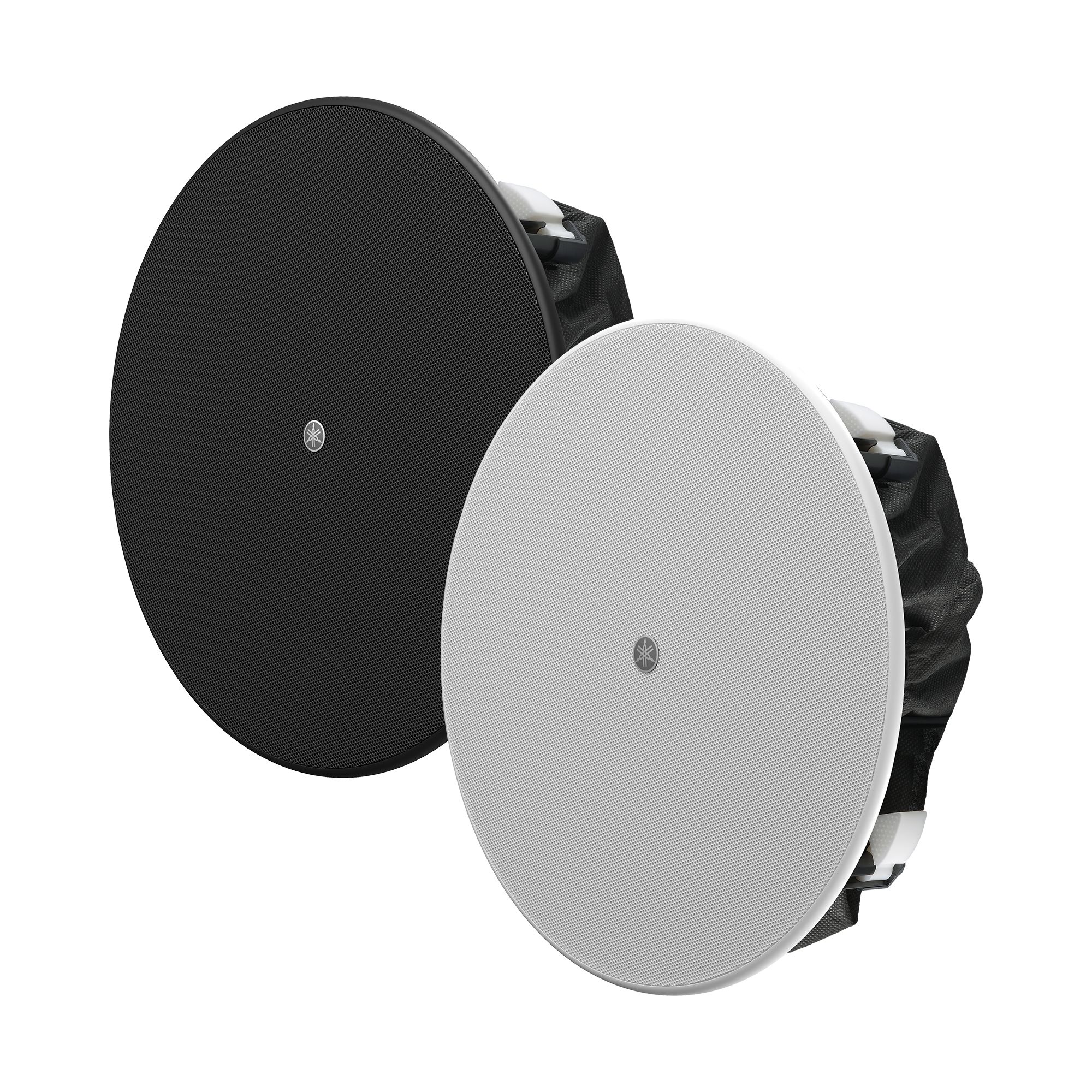

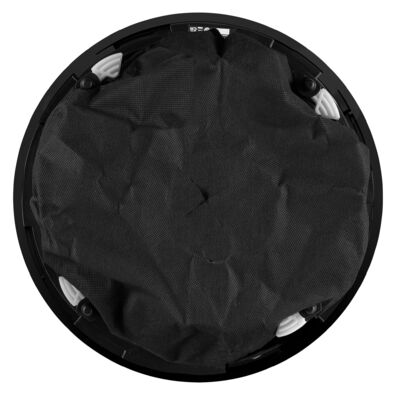

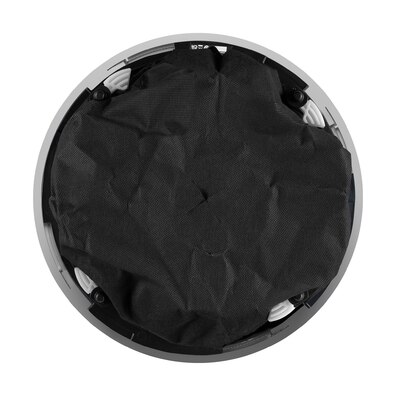

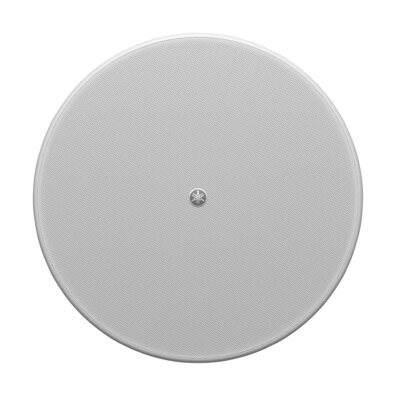

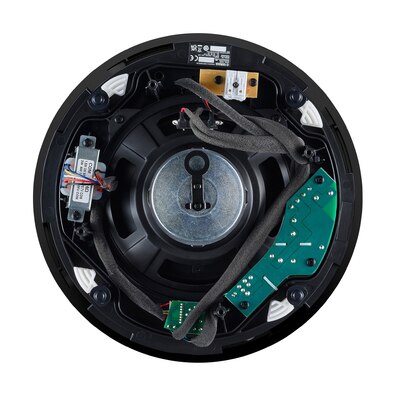

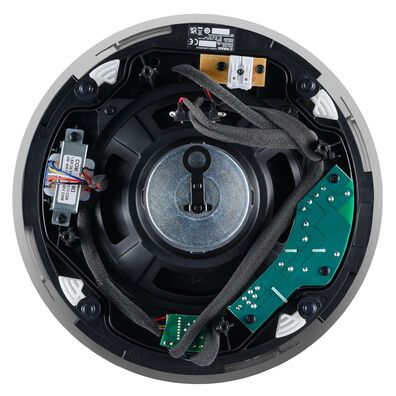

VC8NB / VC8NW 吸顶安装扬声器

包含8英寸低音单元和1英寸高音单元的2分频系统,无后盖

  • 专为优化背景音乐和语音再现而设计
  • 无后盖纤薄设计允许安装在有限的天花板空间
  • 直接支持低阻抗或高阻抗连接
  • 优势的16Ω的低阻抗特点,可在低阻抗系统中连接多个扬声器时使用
  • 双螺纹扬声器夹螺钉,可快速拧紧
  • 带有磁性锁扣的可喷漆格栅面罩
  • 黑、白两色可选
  • 2.8 kg (6.2 lbs), Ø325 x D117 mm (Ø12-3/4” x D4-5/8”)
  • 单个包装

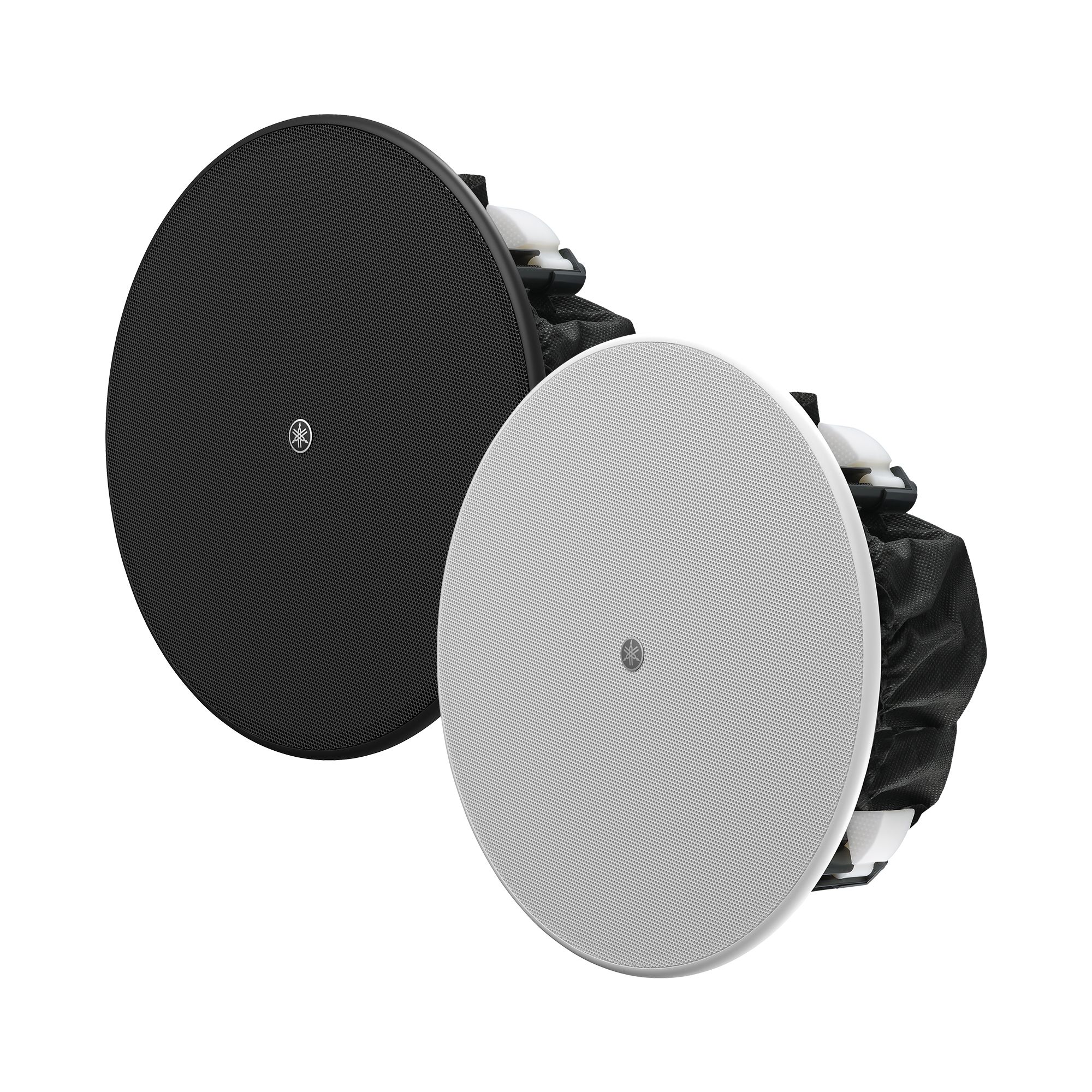

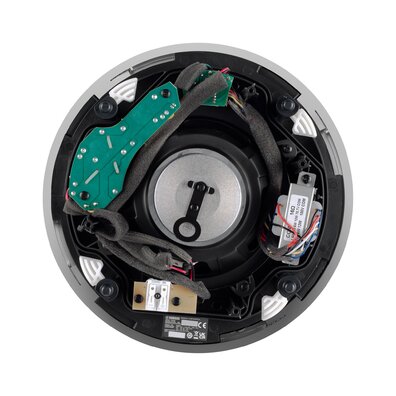

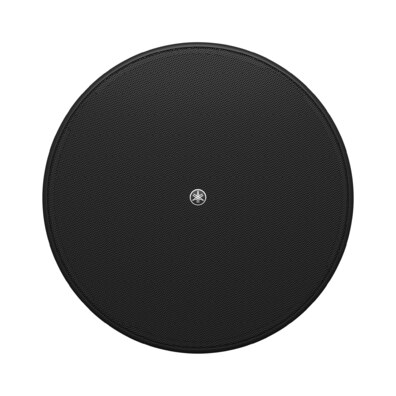

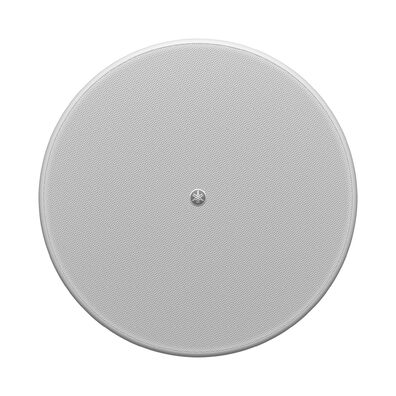

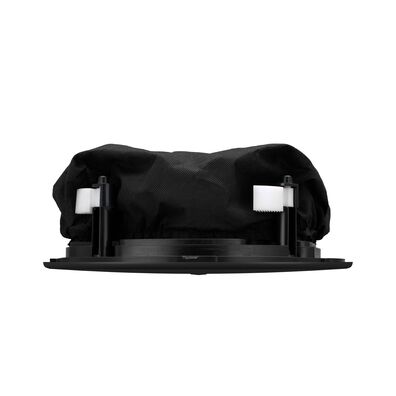

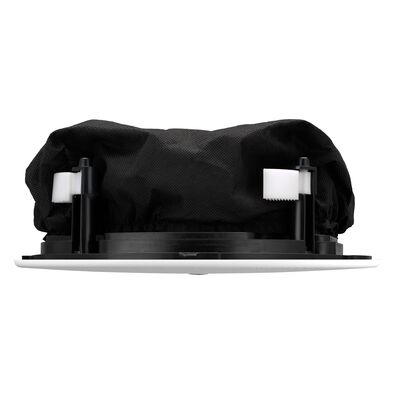

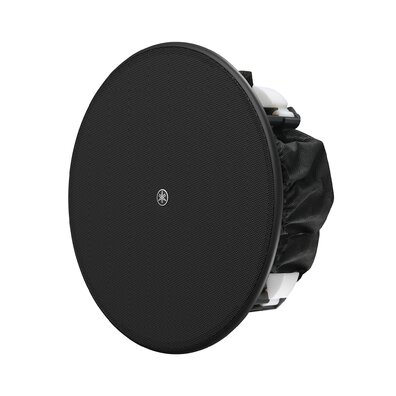

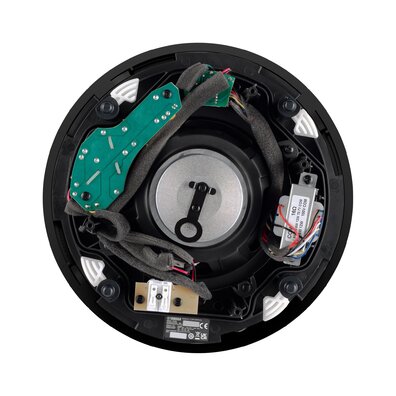

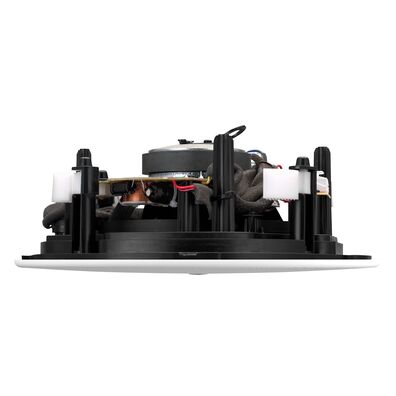

VC6NB / VC6NW 吸顶安装扬声器

包含6.5英寸低音单元和0.8英寸高音单元的 2 分频系统,无后盖

  • 专为优化背景音乐和语音再现而设计
  • 无后盖纤薄设计允许安装在有限的天花板空间
  • 直接支持低阻抗或高阻抗连接
  • 优势的16Ω的低阻抗特点,可在低阻抗系统中连接多个扬声器时使用
  • 双螺纹扬声器夹螺钉,可快速拧紧
  • 带有磁性锁扣的可喷漆格栅面罩
  • 黑、白两色可选
  • 2.1 kg (4.6 lbs), Ø286 x D99 mm (Ø11-2/8” x D3-7/8”)
  • 单个包装

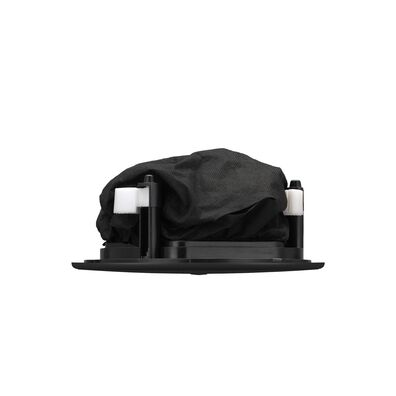

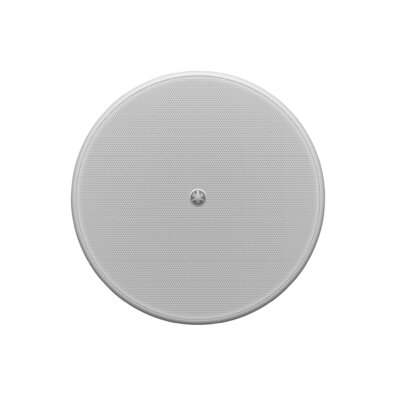

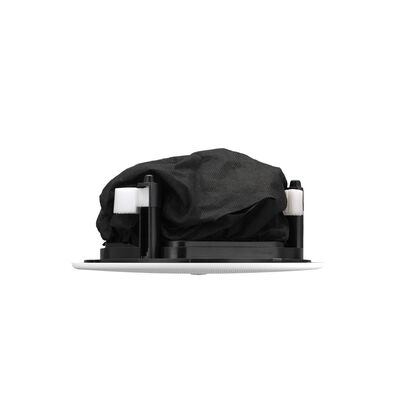

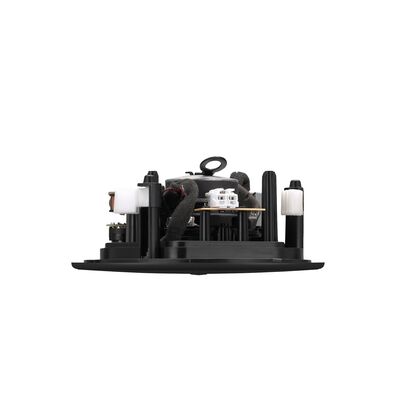

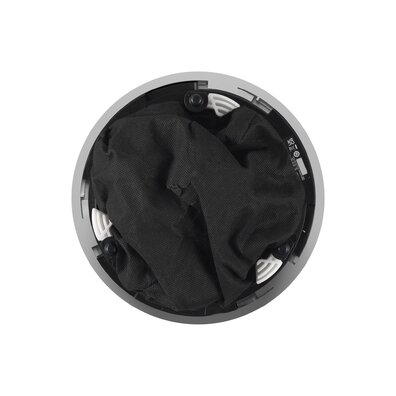

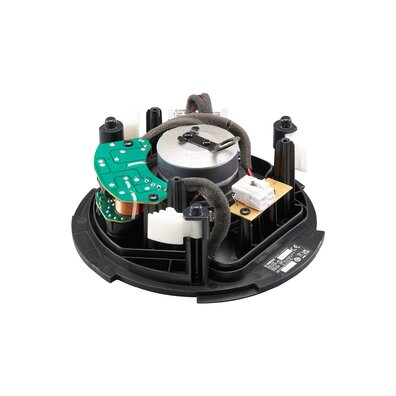

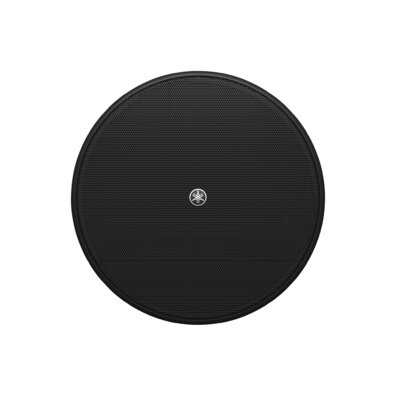

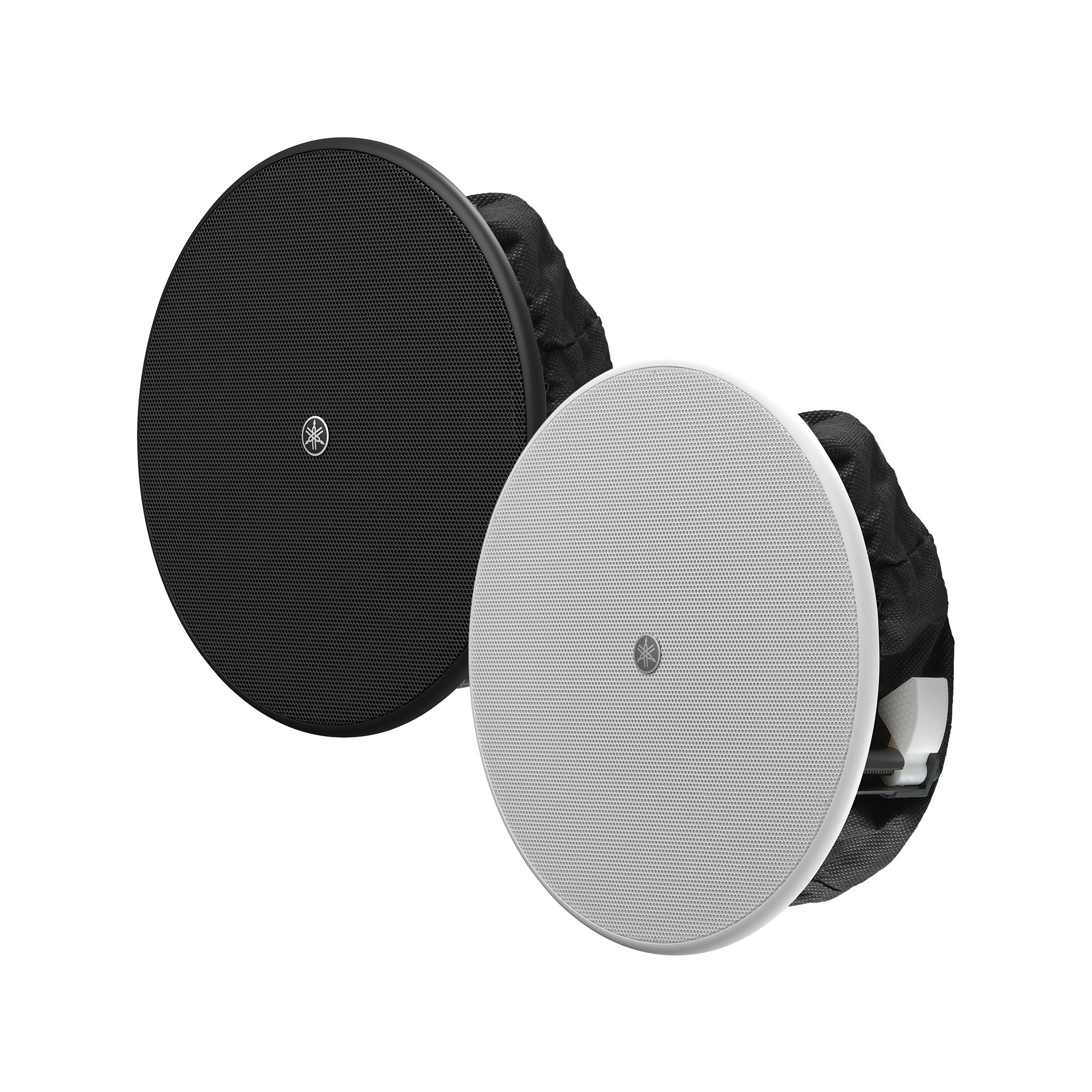

VC4NB / VC4NW 吸顶安装扬声器

包含4英寸低音单元和0.8英寸高音单元的 2 分频系统,无后盖

  • 专为优化背景音乐和语音再现而设计
  • 无后盖纤薄设计允许安装在有限的天花板空间
  • 直接支持低阻抗或高阻抗连接
  • 优势的16Ω的低阻抗特点,可在低阻抗系统中连接多个扬声器时使用
  • 双螺纹扬声器夹螺钉,可快速拧紧
  • 带有磁性锁扣的可喷漆格栅面罩
  • 黑、白两色可选
  • 1.5 kg (3.3 lbs), Ø225 x D89 mm (Ø8-7/8” x D3-1/2”)
  • 单个包装

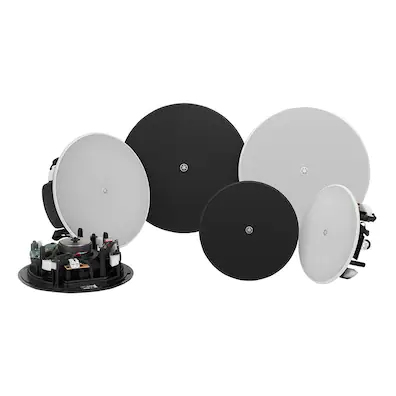

满足各类需求的多功能产品阵容

Yamaha VC Series: Versatile lineup for a variety of requirements

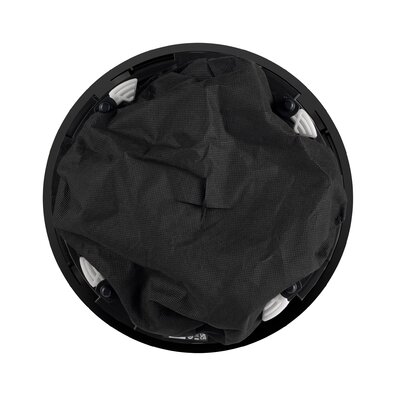

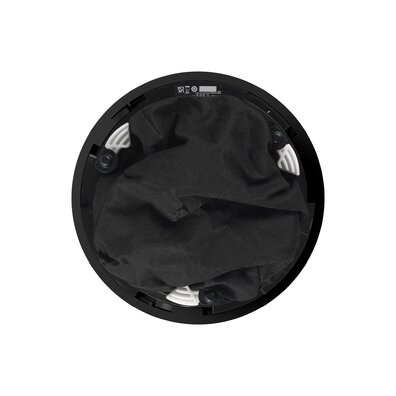

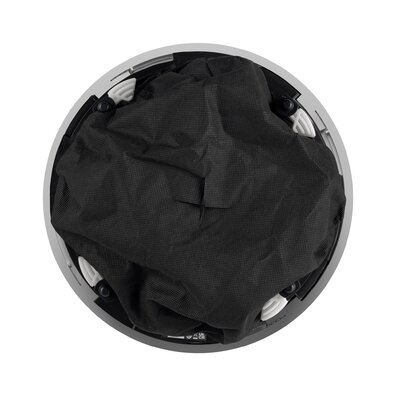

6款型号,3款带后盖,3款不带,可满足各种安装需求。没有后盖的型号更轻巧且预算更便宜,并且附带保护扬声器单元和电路免受灰尘和湿气影响的网罩。

纤薄,非常薄

Yamaha VC Series: Extremely Low-profile

减少的物理深度允许安装在空间有限的天花板和墙壁上。

优雅的设计可与任何装饰环境融为一体

Yamaha VC Series: Elegant design blends with any décor

VC 系列设计的几个方面反映了对功能性和美学的高度重视。

纤薄、轻巧且灵活的设计可以轻松适应严格的安装限制,无论放置在何处都能确保出色的音频性能,而不会破坏室内设计。

支持高阻抗和低阻抗

Yamaha VC Series: High-impedance and low-impedance supported

支持高阻抗和低阻抗连接,即使安装后也可以轻松切换扬声器功率。

因此,不仅可以采用高阻抗连接安装大量扬声器,而且由于其 16Ω 的容量,还可以采用低阻抗连接安装大量扬声器。同时大幅度地减少了对额外单元的需求,系统可以理想地满足任何应用环境的要求。

更安全、更快速的安装

Yamaha VC Series: Safer, Faster Installation

VC 系列吸顶扬声器具有薄型后盖、重量轻和机械特性有助于实现更安全、更快速地安装。此外,带有防滑面的大型安装夹可确保牢固安装。

快速

  • Yamaha VC Series: Fast

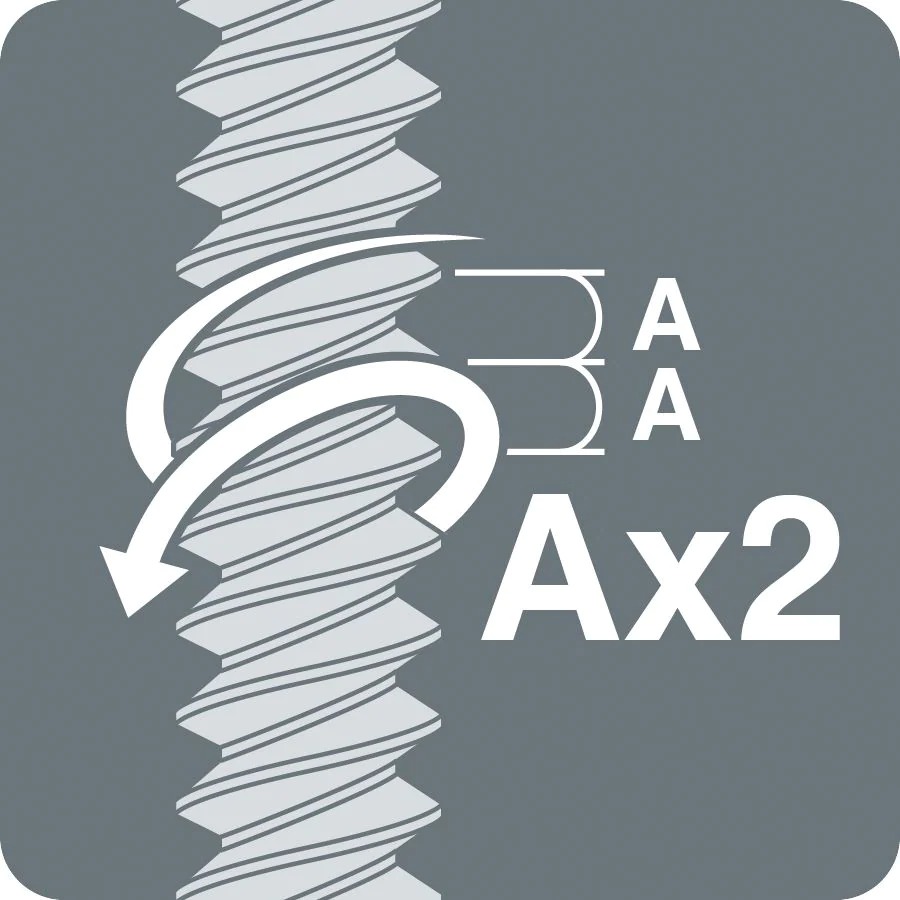

用于扬声器夹具机构的双螺纹螺钉使夹具的拧紧速度是传统螺钉的两倍。

可喷涂

  • Yamaha VC Series: Paintable

提供的格栅面罩可以涂成任何颜色以匹配室内装饰环境。

轻巧

  • Yamaha VC Series: Lightweight

减轻的重量增加了安装灵活性,同时减轻了安装人员的负担。

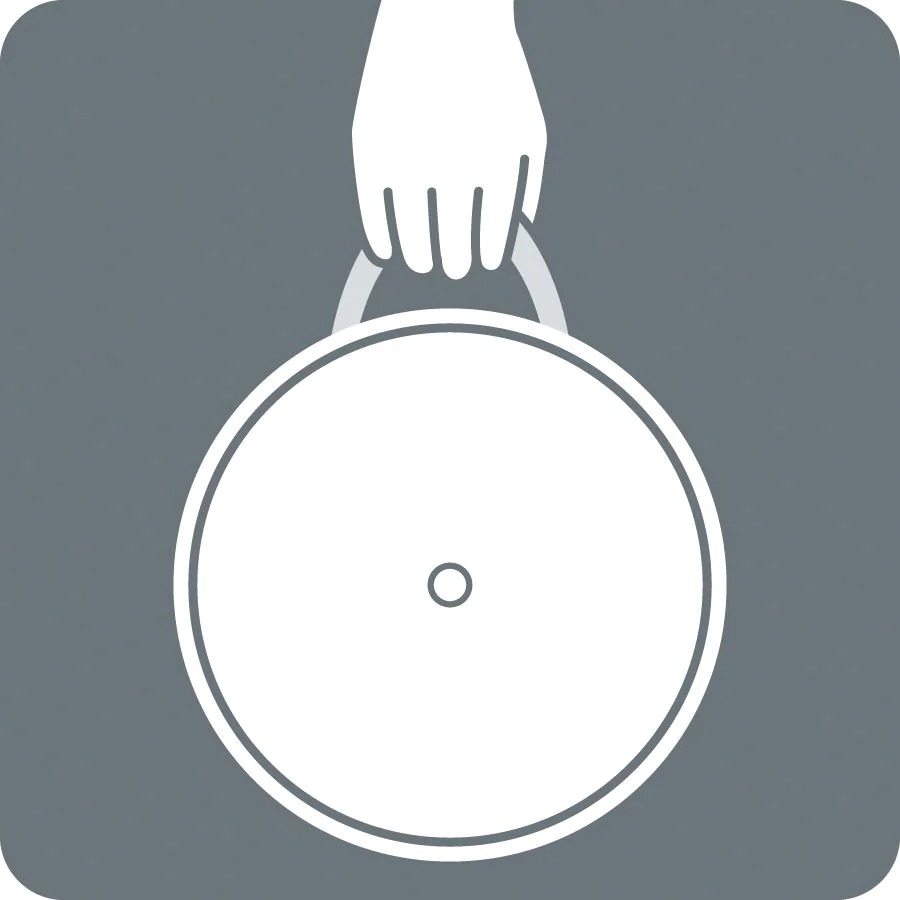

便携

  • Yamaha VC Series: Portable

内置的“手提带”不仅使扬声器易于随身携带,还增加了在梯子上工作时的安全性。

* 仅 VC8B, VC8W, VC6B, VC6W, VC4B, VC4W

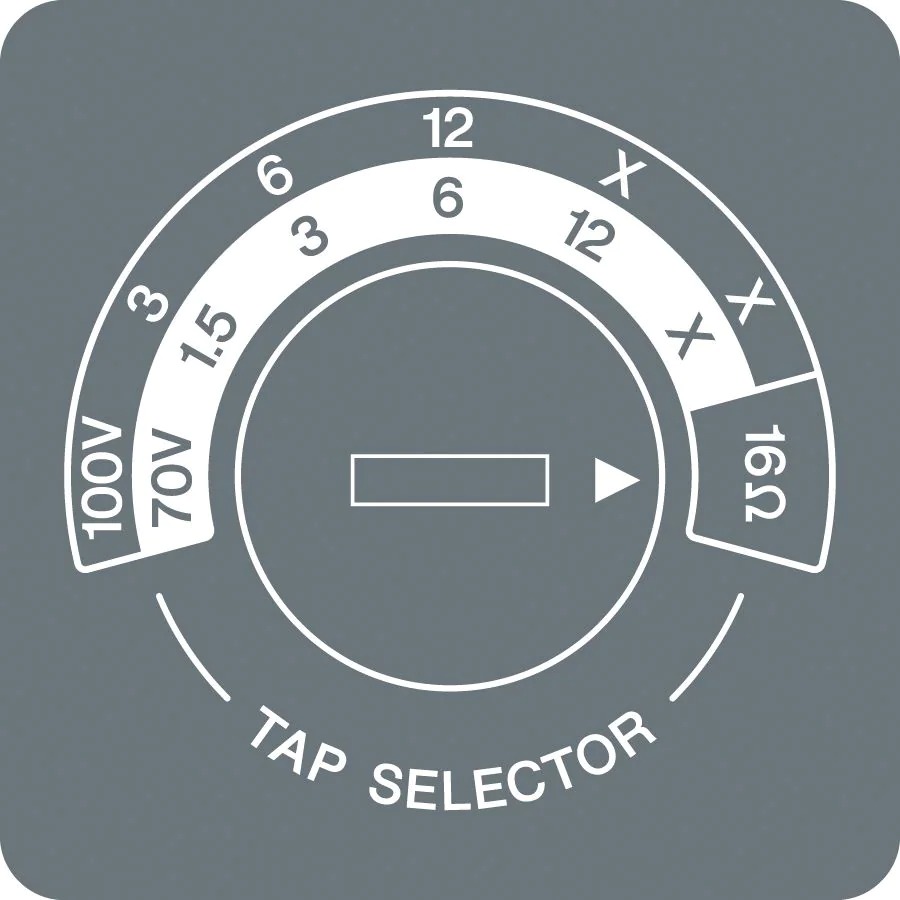

高阻或低阻

  • Yamaha VC Series: Hi-Z or Lo-Z

支持高阻抗和低阻抗连接,即使安装后也可以轻松切换扬声器功率。

系统范例

购物中心

VC 系列吸顶扬声器具有美观的设计、出色的音质和经济性,在购物中心这类必须安装大量设备的场合提供出色的成本效益。

  • Yamaha VC Series: Shopping mall - B1F

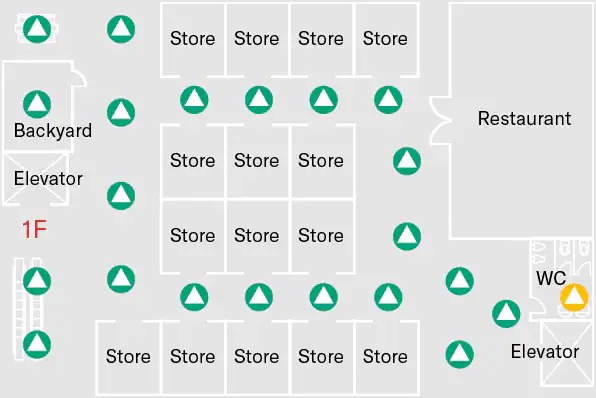

  • Yamaha VC Series: Shopping mall - 1F

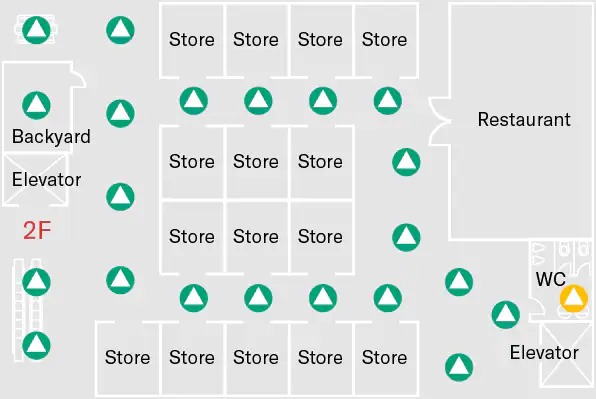

  • Yamaha VC Series: Shopping mall - 2F

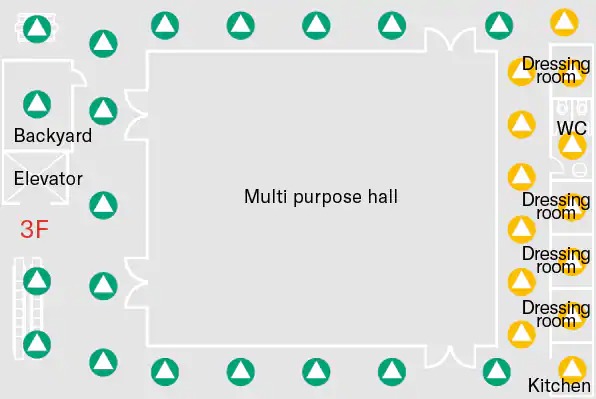

  • Yamaha VC Series: Shopping mall - 3F
Yamaha VC Series: Shopping mall - System

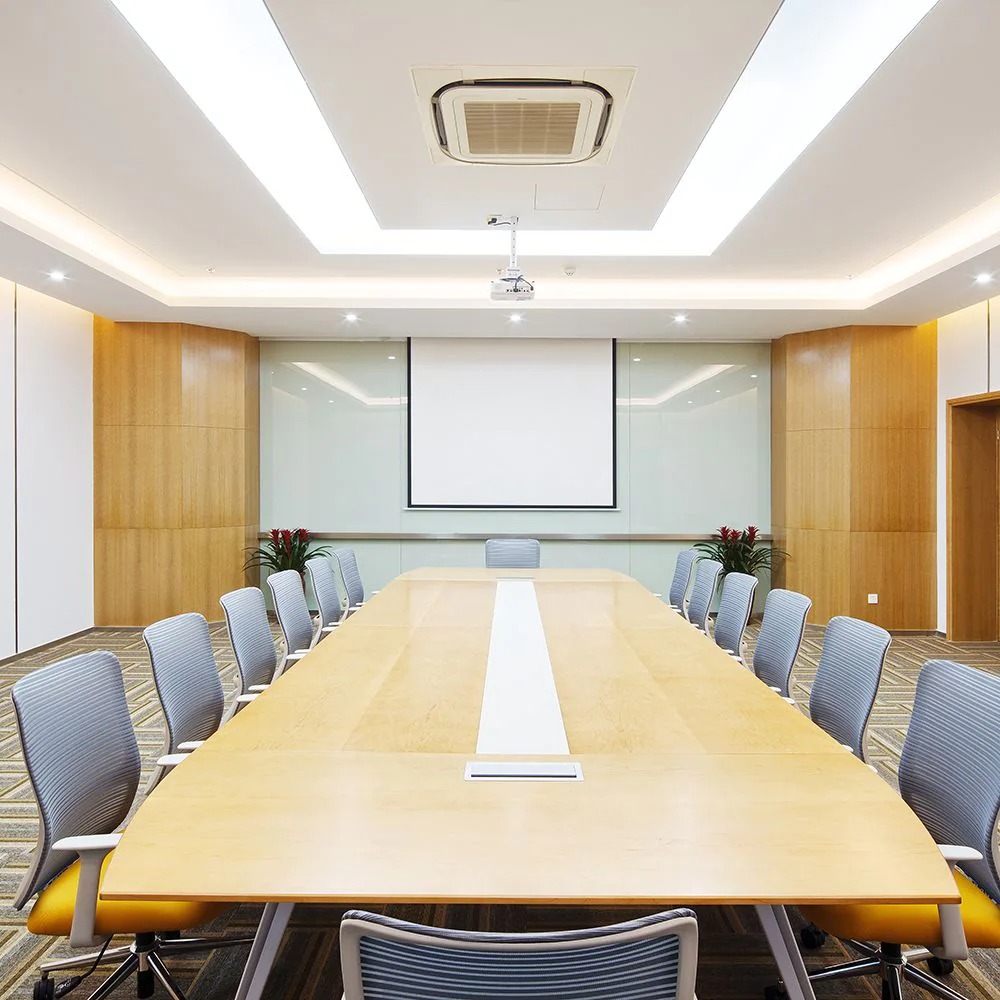

会议空间

VC 系列吸顶扬声器可以再现准确、自然的声音,是背景音乐和语音传输的理想选择。 在如图所示的会议室安装中,VC 系列吸顶扬声器可在室内会议以及混合在线会议中实现清晰、无压力的沟通并提高生产力。

Yamaha VC Series: Meeting space

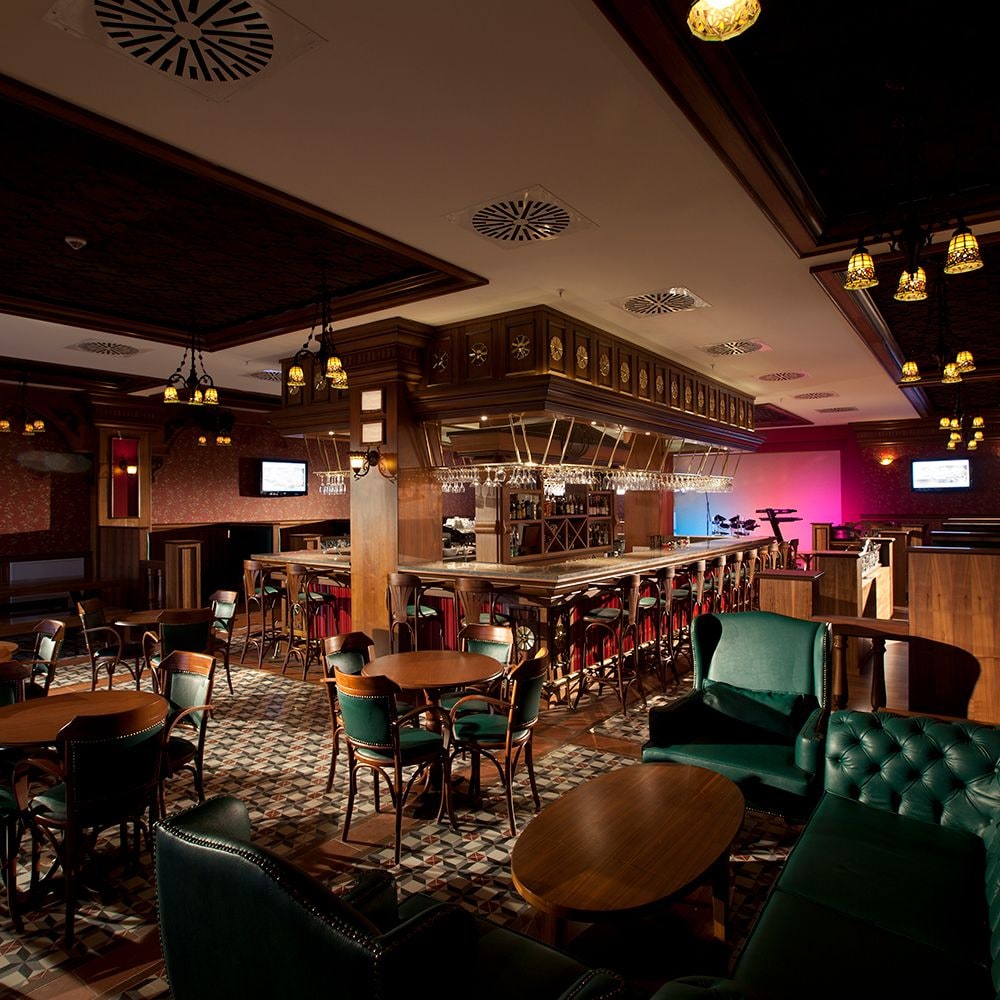

餐厅

VC 系列吸顶扬声器提供的成本优势可以为餐厅、咖啡馆和类似企业带来显著优势。可以安装多个扬声器,以在整个服务区域实现一致的声压级和高质量的声音再现,创造一个吸引更多客户的愉快环境。

Yamaha VC Series: Restaurant
VC8B / VC8W VC6B / VC6W VC4B / VC4W VC8NB / VC8NW VC6NB / VC6NW VC4NB / VC4NW
音箱类型 两路同轴型, 声学悬挂 两路同轴型, 声学悬挂 两路同轴型, 声学悬挂 两路同轴型(无后盖) 两路同轴型(无后盖) 两路同轴型(无后盖)
频率范围 (-10dB) 96 Hz - 20 kHz (半空间: 2π) 104 Hz – 20 kHz (半空间: 2π) 121 Hz – 20 kHz (半空间: 2π) 52 Hz - 20 kHz (半空间: 2π) 63 Hz – 20 kHz (半空间: 2π) 85 Hz – 20 kHz (半空间: 2π)
覆盖角 110° 锥面 (半空间: 2π) 120° 锥面 (半空间: 2π) 160° 锥面 (半空间: 2π) 110° 锥面 (半空间: 2π) 120° 锥面 (半空间: 2π) 160° 锥面 (半空间: 2π)
部件 LF 8” 锥形 6.5” 锥形 4” 锥形 8” 锥形 6.5” 锥形 4” 锥形
HF 1" 软球顶 0.8" 软球顶 0.8" 薄膜球顶 1" 软球顶 0.8" 软球顶 0.8" 薄膜球顶
电功率 噪声 25 W 25 W 15 W 25 W 25 W 15 W
PGM 50 W 50 W 30 W 50 W 50 W 30 W
PEAK 100 W 100 W 60 W 100 W 100 W 60 W
标称阻抗 16 Ω 16 Ω 16 Ω 16 Ω 16 Ω 16 Ω
变压器分接头 100V 12 W, 6 W, 3 W 12 W, 6 W, 3 W 6 W, 3 W, 1.5 W 12 W, 6 W, 3 W 12 W, 6 W, 3 W 6 W, 3 W, 1.5 W
70V 12 W, 6 W, 3 W, 1.5 W 12 W, 6 W, 3 W, 1.5 W 6 W, 3 W, 1.5 W, 0.8 W 12 W, 6 W, 3 W, 1.5 W 12 W, 6 W, 3 W, 1.5 W 6 W, 3W, 1.5 W, 0.8 W
SPL 灵敏度(1W; 1m on axis) 91 dB SPL (半空间:2π) 89 dB SPL (半空间:2π) 88 dB SPL (半空间:2π) 91 dB SPL (半空间:2π) 89 dB SPL (半空间:2π) 88 dB SPL (半空间:2π)
峰值(计算所得) 111 dB SPL (计算所得, 1 m) 109 dB SPL (计算所得, 1 m) 106 dB SPL (计算所得, 1 m) 111 dB SPL (计算所得, 1 m) 109 dB SPL (计算所得, 1 m) 106 dB SPL (计算所得, 1 m)
I/O 接口 Euroblock (4 pin) ×1 (input: +/ - , loop - thru: +/ - ), Wire size : Min. AWG24 (0.2 sq), Max. AWG12 (3.5 sq) Euroblock (4 pin) ×1 (input: +/ - , loop - thru: +/ - ), Wire size : Min. AWG24 (0.2 sq), Max. AWG12 (3.5 sq) Euroblock (4 pin) ×1 (input: +/ - , loop - thru: +/ - ), Wire size : Min. AWG24 (0.2 sq), Max. AWG12 (3.5 sq) Push terminal (WAGO 294 /2 pin) × 1, Wire size : Solid conductor Min. AWG18 (0.75 sq) / Max. AWG12 (3.5 sq), Standard conductor Min. AWG18 (0.75 sq) / Max. AWG14 (2 sq) Push terminal (WAGO 294 /2 pin) × 1, Wire size : Solid conductor Min. AWG18 (0.75 sq) / Max. AWG12 (3.5 sq), Standard conductor Min. AWG18 (0.75 sq) / Max. AWG14 (2 sq) Push terminal (WAGO 294 /2 pin) × 1, Wire size : Solid conductor Min. AWG18 (0.75 sq) / Max. AWG12 (3.5 sq), Standard conductor Min. AWG18 (0.75 sq) / Max. AWG14 (2 sq)
保护电路 过载保护 全范围功率限制以保护网络和变频器 全范围功率限制以保护网络和变频器 全范围功率限制以保护网络和变频器 全范围功率限制以保护网络和变频器 全范围功率限制以保护网络和变频器 全范围功率限制以保护网络和变频器
颜色 VC8B: 黑色(约为Munsell N3), VC8W: 白色(约为Munsell N9.3) VC6B: 黑色(约为Munsell N3), VC6W: 白色(约为Munsell N9.3) VC4B: 黑色(约为Munsell N3), VC4W: 白色(约为Munsell N9.3) VC8NB: 黑色(约为Munsell N3), VC8NW: 白色(约为Munsell N9.3) VC6NB: 黑色(约为Munsell N3), VC6NW: 白色(约为Munsell N9.3) VC4NB: 黑色(约为Munsell N3), VC4NW: 白色(约为Munsell N9.3)
尺寸 直径 325 mm (12 - 3/4") 286 mm (11 - 2/8") 225 mm (8 - 7/8") 325 mm (12 - 3/4") 286 mm (11 - 2/8") 225 mm (8 - 7/8")
厚度 122 mm (4 - 6/8") 106 mm (4 - 1/8") 95 mm (3 - 3/4") 131 mm (5 - 1/8") 114 mm (4 - 4/8") 103 mm (4 - 1/16")
净重 4.2 kg (9.3 lbs) 3.3 kg (7.3 lbs) 2.1 kg (4.6 lbs) 2.8 kg (6.2 lbs) 2.3 kg (5.1 lbs) 1.4 kg (3.1 lbs)
切面尺寸 Ø285 mm (Ø11 - 1/4") Ø247 mm (Ø9 - 3/4") Ø186 mm (Ø7 - 5/16") Ø285 mm (Ø11 - 1/4") Ø247 mm (Ø9 - 3/4") Ø186 mm (Ø7 - 5/16")
天花板厚度要求 2 mm – 37 mm 2 mm – 37 mm 2 mm – 37 mm 2 mm – 37 mm 2 mm – 37 mm 2 mm – 37 mm
附件 C-Ring, Tile Rails x 2, Grille, Safety wire, Cutout template, Owner's Manual C-Ring, Tile Rails x 2, Grille, Safety wire, Cutout template, Owner's Manual Grille, Safety wire, Cutout template, Owner's Manual C-Ring, Tile Rails x 2, Grille, Safety wire, Cutout template, Owner's Manual C-Ring, Tile Rails x 2, Grille, Safety wire, Cutout template, Owner's Manual Grille, Safety wire, Cutout template, Owner's Manual
包装 单个装 单个装 单个装 单个装 单个装 单个装
认证 UL1480, UL2043, NFPA70, CE, EAC, RoHS UL1480, NFPA70, CE, EAC, RoHS UL1480, NFPA70, CE, EAC, RoHS UL1480, UL2043, NFPA70, CE, EAC, RoHS UL1480, NFPA70, CE, EAC, RoHS UL1480, NFPA70, CE, EAC, RoHS

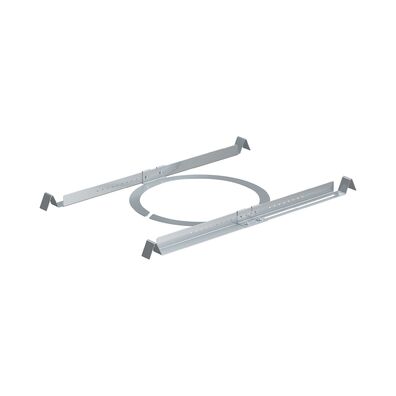

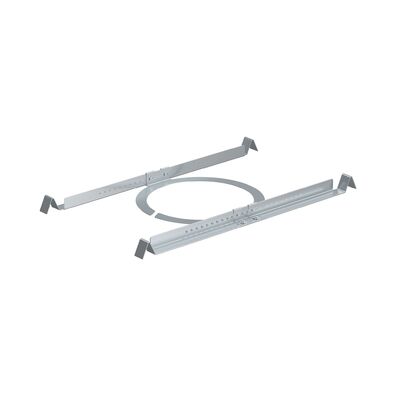

选配件 - - AB-C2: C-ring + Tile Rail kit - - AB-C2: C-ring + Tile Rail kit
