非接触超声波检测系统Ultrasonic Tester

采用超声波穿透非接触式检查,探测工件内部的气泡、剥离和异物
配备雅马哈生产的超声波放大器组件,实现空气中的非接触式检查。
在不碰伤或沾湿工件的前提下,可检查包装不良、气泡和缺陷深度。

Ultrasonic Tester的特点

使用超声波进行非接触非破坏干式检查,检出工件内部的气泡、剥离和异物

将聚焦超声波发送至检查部,异物和剥离部位的超声波穿透量会下降,在检查图像上会显示阴影。按照限值,检出该图像上的阴影部分并进行判定。

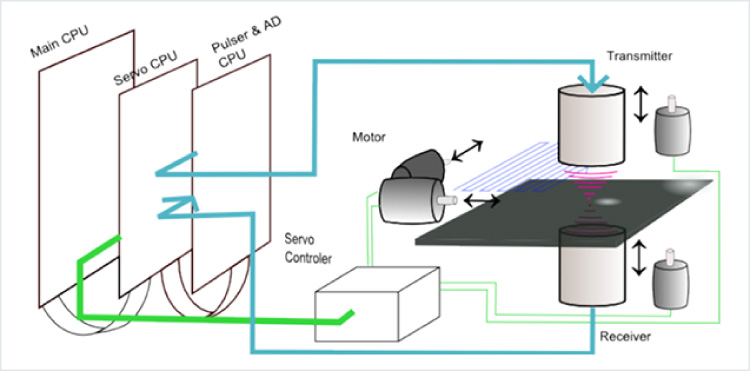

超声波检查机 示意图

[Image]超声波检查机 示意图

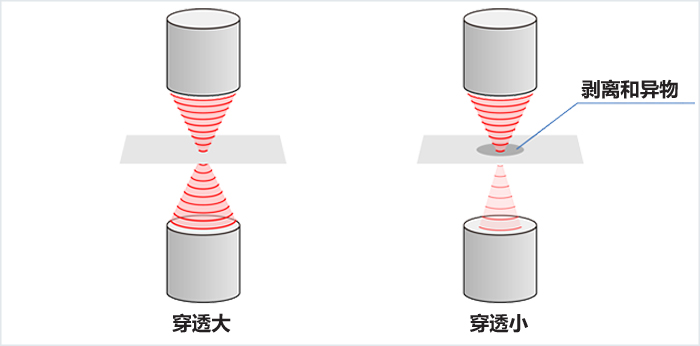

超声波穿透示意图

[Image]超声波穿透示意图

应用案例介绍

[Image]应用案例介绍

可进行锂离子电池电解液浸渍检查

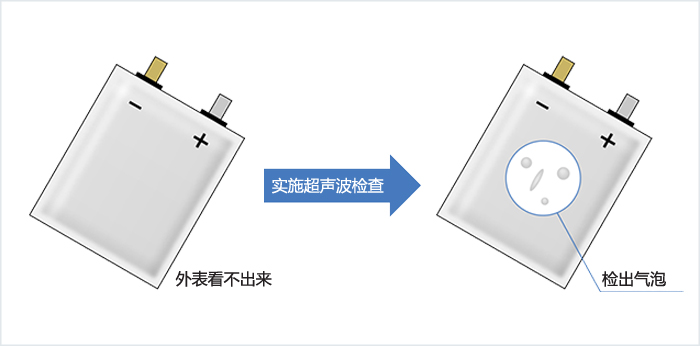

真空注入电解液后。如有气泡残留,该部分会受阻力发热→进而产生气泡→发热,如此循环。这也是电池性能提不高的原因之一。采用超声波式检查对内部进行非接触式,可检出气泡不良。

对象工件

工件示意图/工件名详细
[Image]锂离子电池

锂离子电池

吸嘴袋内部的残留气泡检查/浸渍检查
热封部缺陷检查
极片焊接性能评价
缺陷深度评价
[Image]铝复合

铝复合

包装复合不良检查
[Image]吸嘴袋热封

吸嘴袋热封

压接缺陷检查
[Image]CFRP和复合材

CFRP和复合材

接合检查
复合材缺陷检查
硬化度测定
[Image]连接器类

连接器类

压接缺陷检查
