电池TAB焊接检测机 SST-102

电池TAB焊接检测机
SST-102

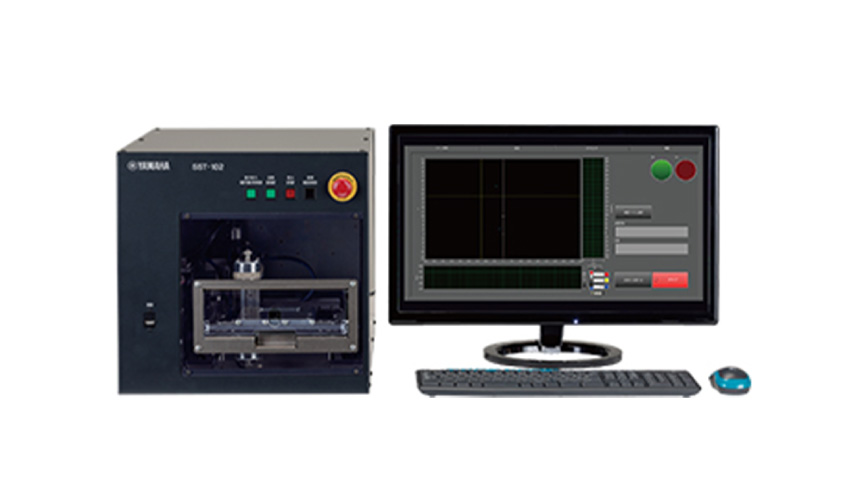

[Image]电池TAB焊接检测机 SST-102

通过空中超声波,让内部缺陷可视化

对锂离子电池极片焊接进行性能评价,对连接器类的压接不良等内部缺陷进行检查。在专用图像处理软件上实现测定数据可视化。采用小型设计,还可设置在台面上。
[Image]电池TAB焊接检测机
  • 500mm/sec高速机械式扫描
  • 对测定数据进行量化和NG判定
  • 采用小型设计,可设置在台面上

工件

对象工件

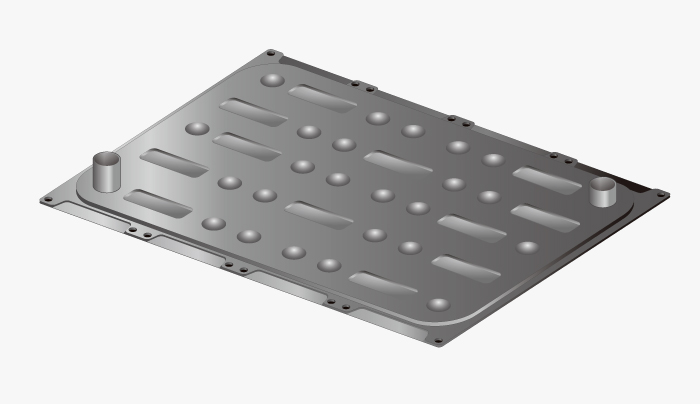

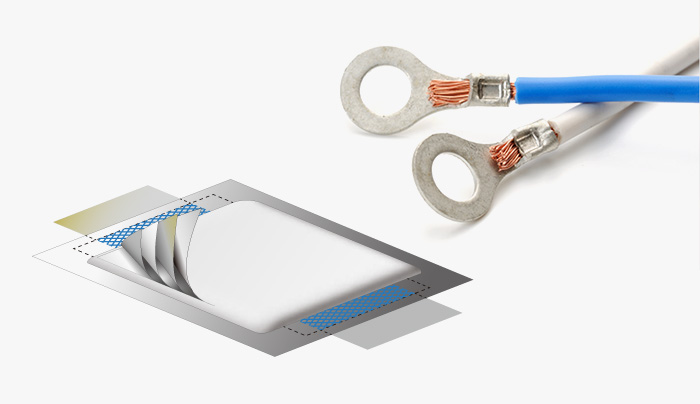

  • [Image]锂离子电池极片焊接

    锂离子电池极片焊接

  • [Image]连接器类的压接

    连接器类的压接

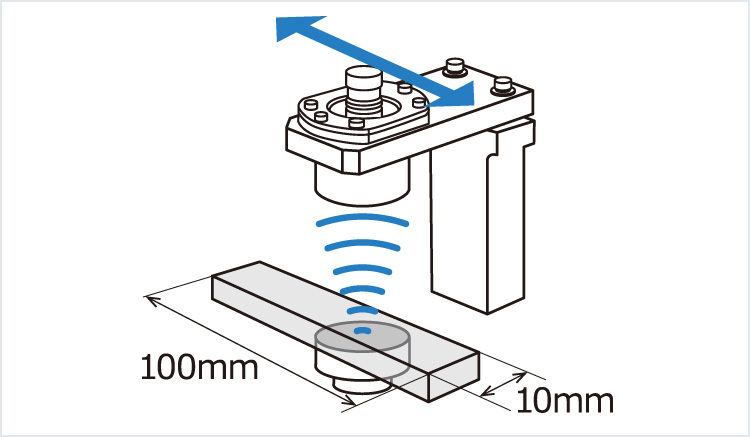

测定范围(W)100 x (D)10mm
分辨率1mm
检查速度500mm/sec

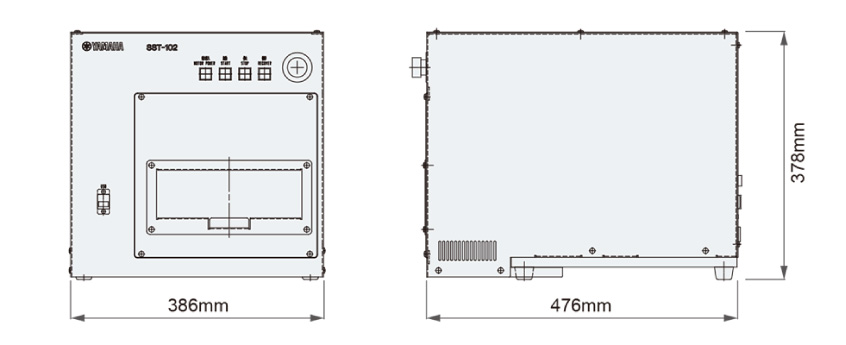

外形尺寸

[Image]外形尺寸 SST-102

规格

产品结构[超声波扫描单元 1套]
超声波传感器单元
(探针座和探针(1台发送信号,1台接受信号组成1套))
超声波脉冲接收器
控制用PC
外围设备 1套
显示屏、键盘、鼠标 各1台
分辨率1mm
扫描速度最高速度 500mm/sec
扫描范围(W)100 x (D)10mm
控制PCPC内置在装置机身中,显示屏另设
OS:Windows 10
输入:键盘和鼠标
显示:液晶显示屏(HDMI接口)
数据保存SSD
语言文档 : 日语
OS : 英语
电源单相 AC100~220V、50/60Hz、0.5kVA
重量约30kg
使用环境温度5~40℃,不得结露
* 登载内容可能有变,恕不提前告知。
* 还可根据客户使用用途进行改造。详细请向我公司垂询。
