屏蔽膜粘贴机 Film Placer PT601-SR

屏蔽膜粘贴机 Film Placer
PT601-SR

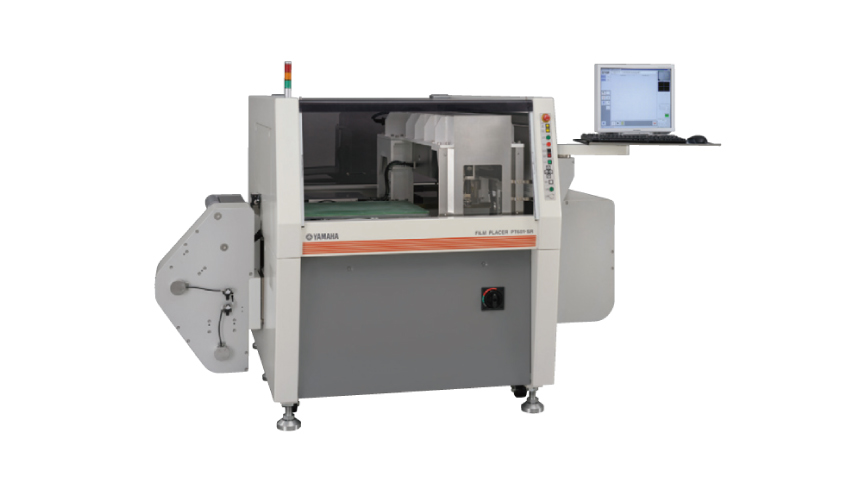

[Image]屏蔽膜粘贴机 Film Placer PT601-SR
将电磁屏蔽膜粘贴在柔性基板上的装置。以±50μm 的精度,自动进行膜卷冲裁和粘贴。

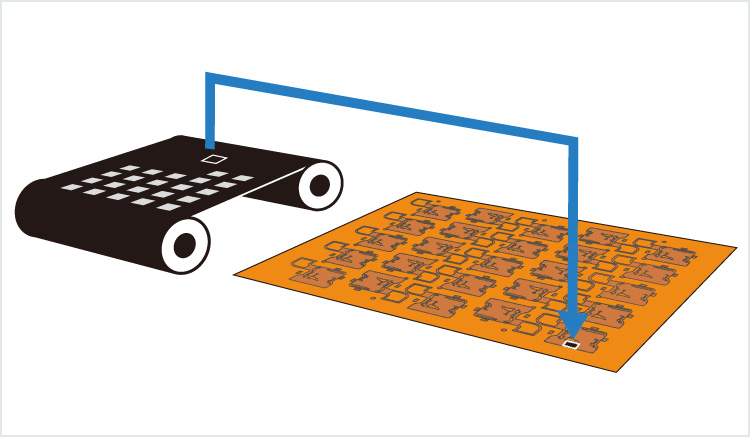

[Image]Film Placer
  • 与手工作业相比,可提高粘贴质量和保证稳定。
  • 无需粘贴用定位孔,提高排版效率。

工件

对象工件

粘贴面

  • [Image]电磁波屏蔽膜

    电磁波屏蔽膜

被贴面

  • [Image]柔性基板

    柔性基板

最大粘贴对象
工件尺寸
(X)610 x (Y)510mm
粘贴速度1.5秒/单片
送料方式粘贴对象:手动/贴膜:卷

外形尺寸

PT601-SR

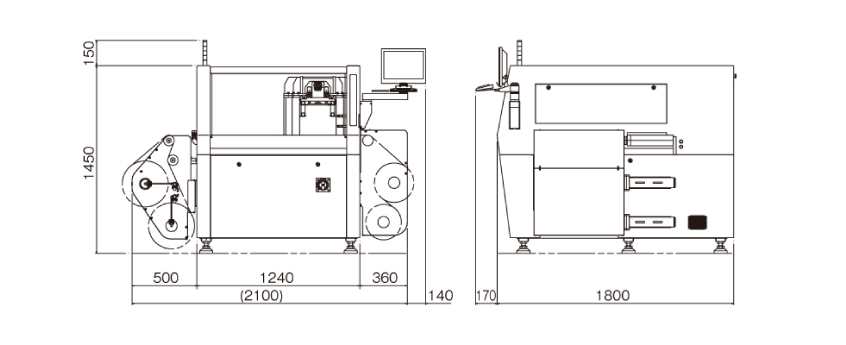

[Image]外形尺寸 PT601-SR

规格

机型名PT601-SR
型号PT601-SR
对象工件柔性基板、刚柔性基板 等
粘贴对象最大工件厚度0.5mm
最大工件尺寸(X)610mm/(Y)510mm
固定方法反面吸附
贴膜贴膜电磁波屏蔽膜、加强板、覆盖膜 等
最大膜厚200μm
卷宽100~250mm
加工能力粘贴精度*1±50μm
粘贴速度*11.5秒/单片
粘贴头配备头数1
内置RFID
加热器前端加热面φ2.5mm(标准)
加热器温度0~300℃
加热器数4根/头
冲裁范围(X)120mm/(Y)160mm
工件搬送供给/排出粘贴对象:手动/贴膜:卷
图像处理相机视野(X)4.8 x (Y)3.6mm(标准)
布图检出灰阶布图识别
照射方式反射照明
硬件接口LAN・USB
显示屏17寸液晶显示屏
软件OSWindows7
生产辅助功能粘贴精度测定、夹具冲压计数
使用环境机身重量约2,100kg
电源三相 AC180~240V 50/60Hz 6kVA
干燥空气0.5MPa
  1. 使用我公司测试件
