HDI 基板框架排列机 PCB Placer PP614

HDI 基板框架排列机 PCB Placer
PP614

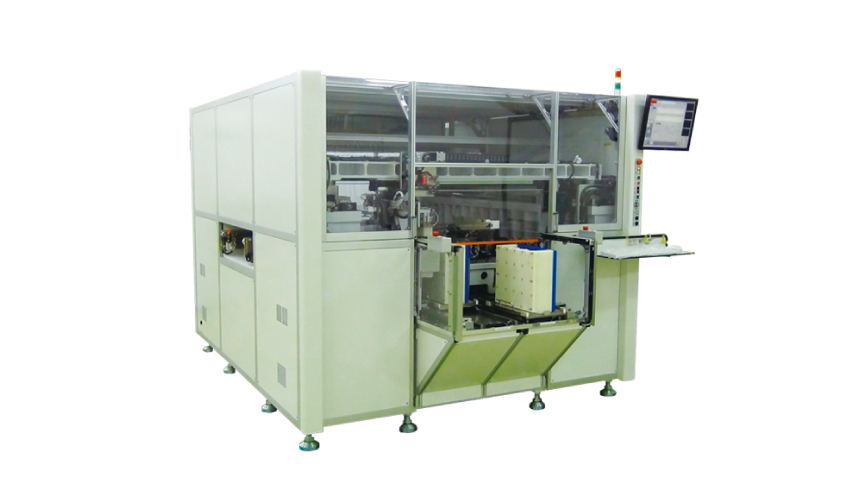

[Image]HDI 基板框架排列机 PCB Placer PP614
将HDI 基板单片自动高精度排列在框架中的装置。以±50μm 的排列精度,制作贴装工序用阵列。
[Image]PCB Placer

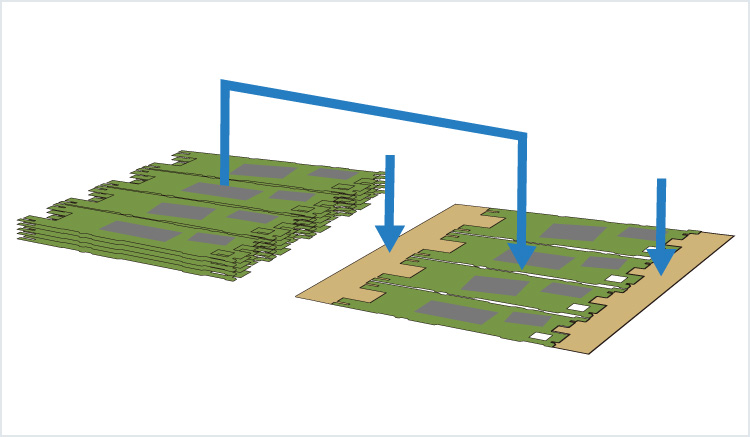

  • 自动将HDI基板排列在框架内
  • 通过提高基板排版效率,降低材料成本。
  • 可减少基板收缩导致的元器件贴装不良,在贴装前将不良单片废弃。

工件

对象工件
  • [Image]HDI 基板

    HDI 基板

最大工件尺寸(X)140 x (Y)65mm
排列速度※17.0秒/列
供给方式自动

外形尺寸

PP614

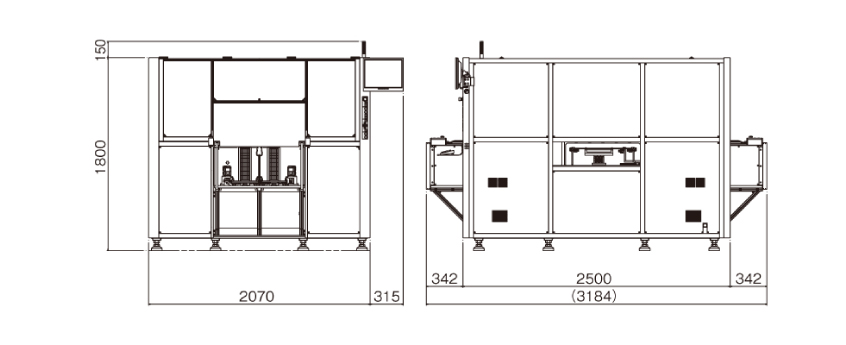

[Image]外形尺寸 PP614

规格

机型名PP614
型号PP614
对象工件HDI 基板
对象工件工件尺寸(X)45~140mm/(Y)30~65mm
工件厚度0.5~1.6mm
最大重量25g/单片
排列能力排列精度*1±30μm
排列速度*17.0秒/列
框架尺寸(X)3~80mm/(Y)50~320mm
工件搬送供给/排出自动
图像处理相机视野(X)4.8 x (Y)3.6mm(标准)
布图检出灰阶布图识别
照射方式反射照明
硬件接口LAN・USB
显示屏17寸液晶显示屏
软件OSWindows7
使用环境机身重量约5,000kg
电源三相 AC200~220V 50/60Hz 6kVA
干燥空气0.5MPa
