福州海峡奥体中心——CL3数字调音台和AES/EBU数字音频传输系统

即将投入使用的福州市海峡奥林匹克体育中心将是今年十月举行的届全国青年运动会的主赛场,建筑占地面积73.3公顷,其中主体育场总建筑面积119772㎡,总座椅数为59562座,属于特〜特大型体育建筑,其音频扩声系统由LAX锐丰公司承建。

早在两年前此项目还在前期设计阶段时,锐丰公司的技术团队分批访问了广州雅马哈数字音频技术培训中心(YDACC),深入研修了CL系列数字调音台的性能特点,并决定在此项目设计方案中采用。在了解到项目的实际应用需求后,雅马哈工程师建议修改系统方案,从调音台到功率放大器的超长距离信号传输,采用AES/EBU数字信号格式,大幅度降低造价并提高可靠性。

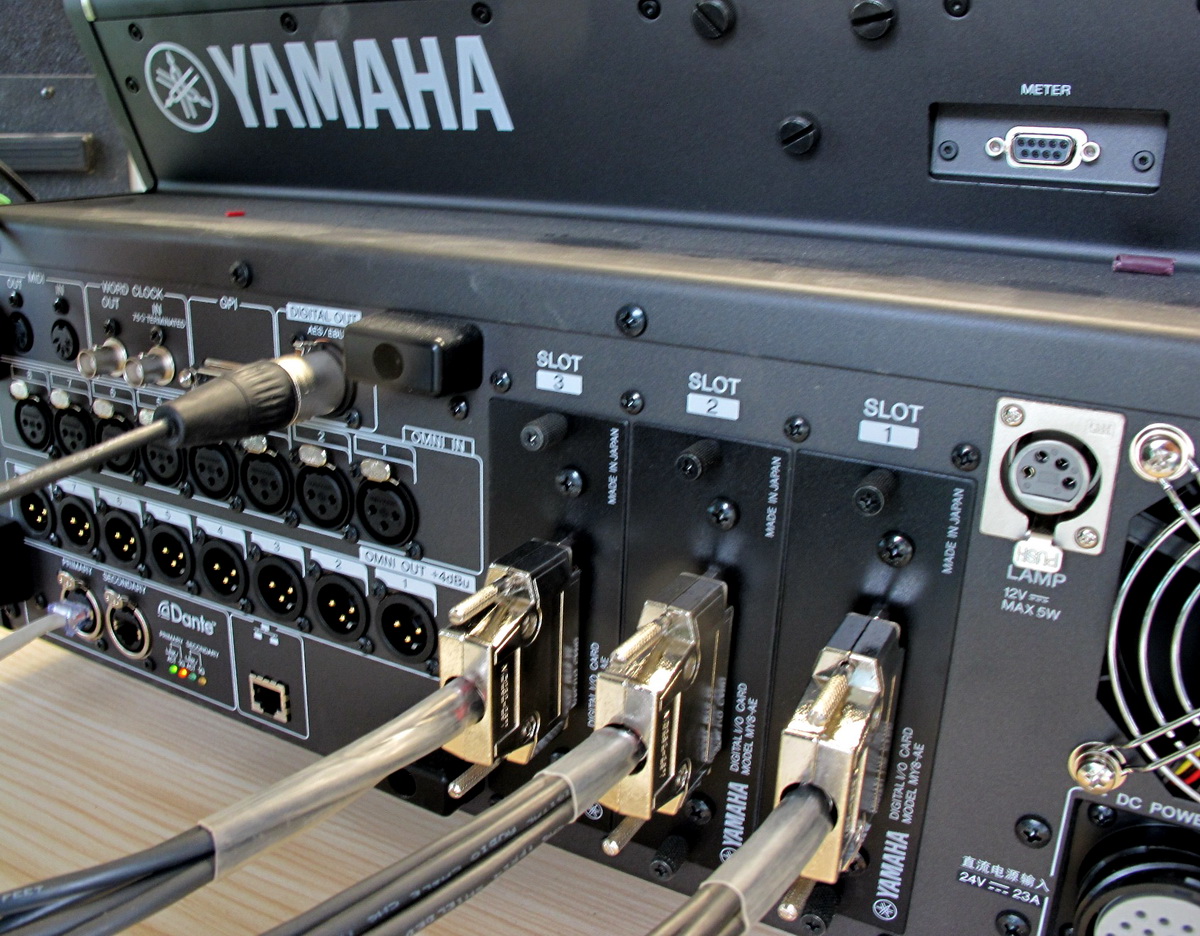

锐丰公司海峡奥体中心项目负责工程师陈喜到先生介绍说,从调音台机房到四个功放机房,长的传输距离超过500米,采用CL3数字调音台插入3块MY8AE扩展卡以得到多达24路AES/EBU输出,通过阻抗变换器将110Ω转换成75Ω阻抗,使用75-3同轴电缆,直接送入内置AES/EBU输入数字处理器的LAX功率放大器以驱动超过150只LAX阵列扬声器。由于从前没有使用过这样的长距离传输方案,心里没底,对此存在疑虑,两年来从设计方案到线缆附件选型直到现场布线焊线施工,一直是雅马哈坚实的技术支持在支撑着他们的信心。

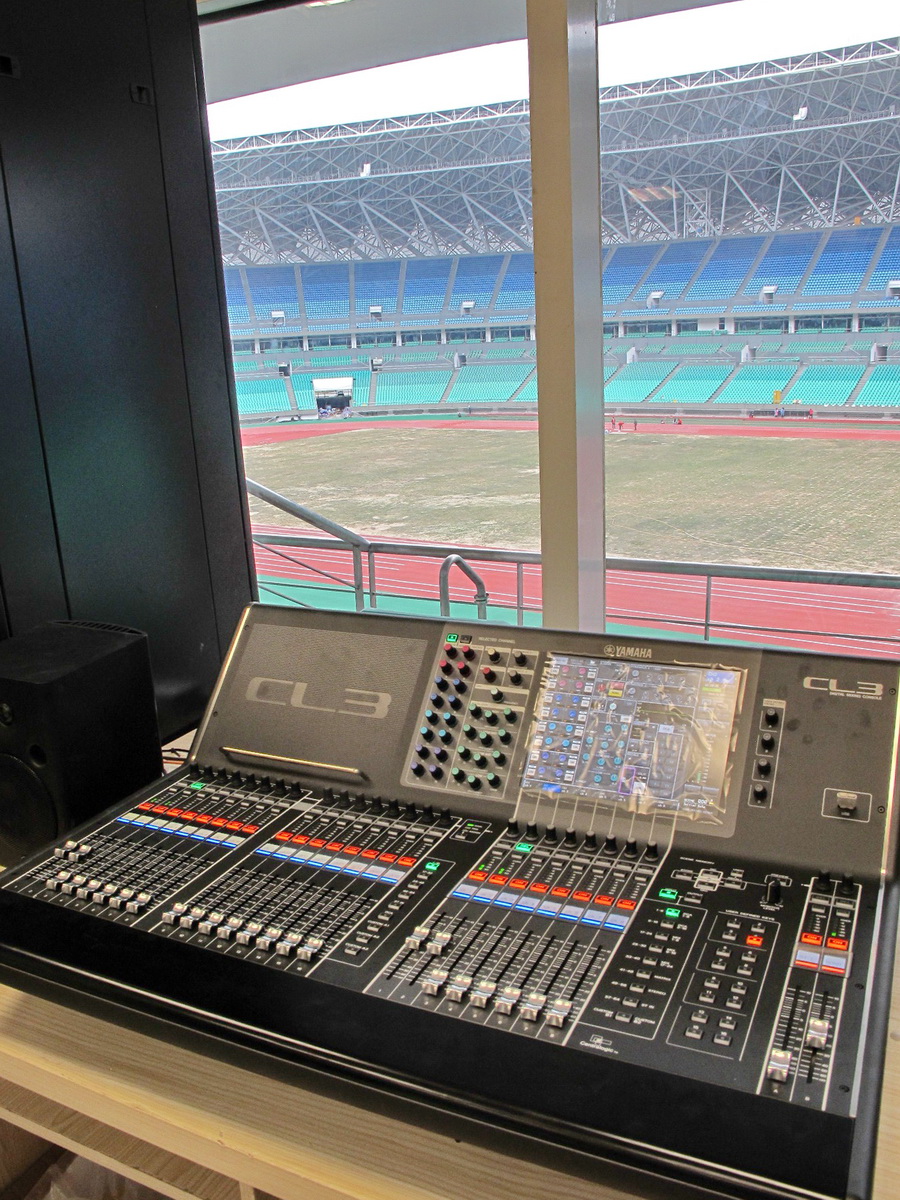

2015年4月21日,雅马哈PA技术企划担当科长陈浩在福州拜访了海峡奥体中心主体育场工地,将CL3数字调音台和Rio3424D接口箱升〜至新发布的V3版固件,讲解了内置Dugan智能话筒控制自动混音、RTA频谱监测等新功能的使用,并协助锐丰公司现场施工工程师一次性成功调通了全部输入输出通道。当庞大的体育场远处看台下机房里面的满满机柜的功率放大器都欢快地跳起信号输入灯,并接上音箱播放出优美的音乐时,陈喜到先生大大松了一口气,露出了满意的笑容。他说:雅马哈的技术支持,值得信赖!

数字调音台 CL3
接口箱 Rio3224-D
扩展卡 MY8-AE
地点 福州
