广西体育中心——雅马哈数字网络音频设备构建的大型场馆扩声系统

广西体育中心

广西体育中心位于南宁市五象大道南侧,是包括体育场、体育馆、游泳跳水馆、网球中心在内的新建大型综合体育中心。其中,一期工程主体育场用地500亩,建筑面积约为12万平方米,能够同时容纳6万名观众观看比赛以及演出。自启用以来,主体育场已经成功举办了包括中国-巴林国际足球赛、第十二届、第十三届南宁国际民歌艺术节开幕式等等众多赛事以及演出活动。

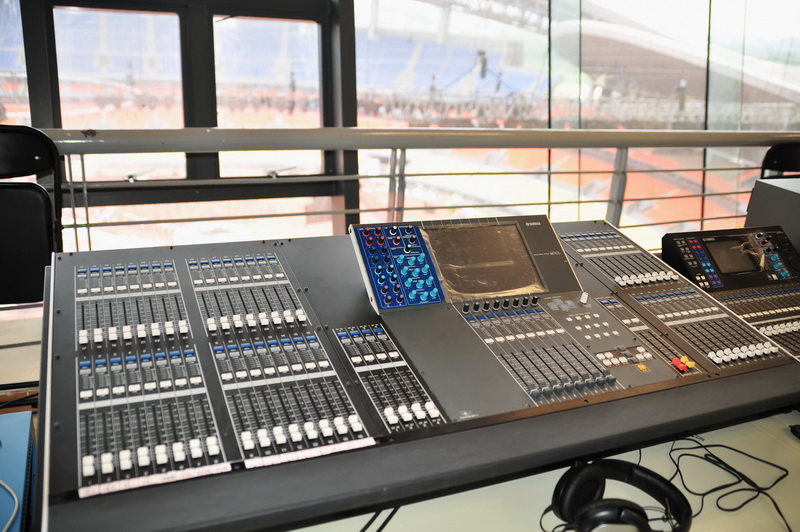

位于场馆7楼广播音控室内的M7CL数字调音台

体育场的扩声系统中,采用了包括数字调音台、处理器以及网络型功放在内的一系列雅马哈数字音频产品。在位于7楼的广播音控室(主控室),配备了雅马哈M7CL-48、LS9-16数字调音台、DME数字混音引擎以及NHB32-C集线设备。整个系统采用CobraNet网络协议来实现远距离数字音频传输。在M7CL、LS9以及DME的扩展口端,均接插雅马哈MY16-CII扩展卡,主控室的所有数字设备均通过Cat5e线缆接入一台交换机,构成典型的星型网络拓扑结构的CobraNet数字音频传输控制系统。在位于场馆另外四个控制室的功放机房,采用了包括T3n、T4n在内共24台雅马哈Tn系列功放,并配备4台ACU16-C功放控制单元接入CobraNet网络,从而实现远距离数字音频传输与远程实时功放控制管理。在系统备份调音台上,所使用的雅马哈LS9-16数字调音台同样通过加插MY16-CII扩展卡来接入音频网络,这样,如果主扩声调音台出现故障,根据Bundle优先〜,备份调音台LS9将实现无缝衔接,保证了扩声系统的正常运行。

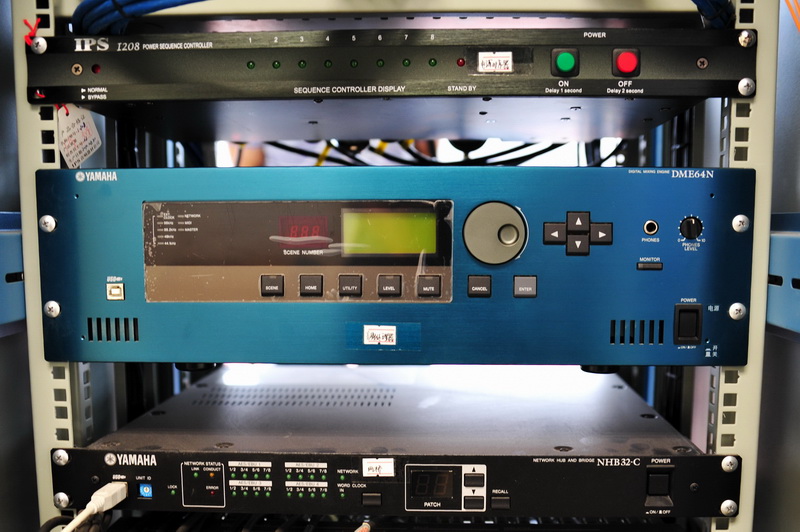

音控室内的DME数字混音引擎

整个体育场能够同时容纳6万名观众,属于大型场馆,因此为了适应远距离高品质信号传输,整个系统采用了以CobraNet协议为基础的音频网络架构,CobraNet传输方式的音质高、延时较短,是目前大型场馆扩声安装类项目中流行的音频网络解决方案。在实际使用中,CobraNet网络除了传输音频信号以外还可以同时传输控制信号,所以能够在主控室机房实现中央全局控制,这还包括遥控分布在场馆各处机房内的雅马哈Tn系列功放的具体参数。因此在实际操作中,用户可以不必花很长时间移动到各个不同机房去实地设置功放等其他设备,包括跳线分配、输入输出电平等参数都能快速调整,大大提升了工作效率。在扩声安装系统的核心处理上,工程采用了雅马哈DME64N数字混音引擎,该处理器功能强大,具备了均衡、压限、分频、效果、音箱处理等等众多强大能力,对于安装环境中的音频处理系统无疑是为有力的保证。M7CL-48是该项目现场主扩声调音台,作为世界范围内畅销的数字调音台,M7CL的音质优异、功能丰富、可靠性高;同时,独创的的Centralogic™中央逻辑推子面板、直观的操作界面以及快速响应的全触摸式显示屏能够为调音师提供为便利的现场混音操控体验,在广西体育中心启用仪式的中国-巴林足球赛上,现场调音师即通过M7CL完成了整场比赛的扩声转播工作。

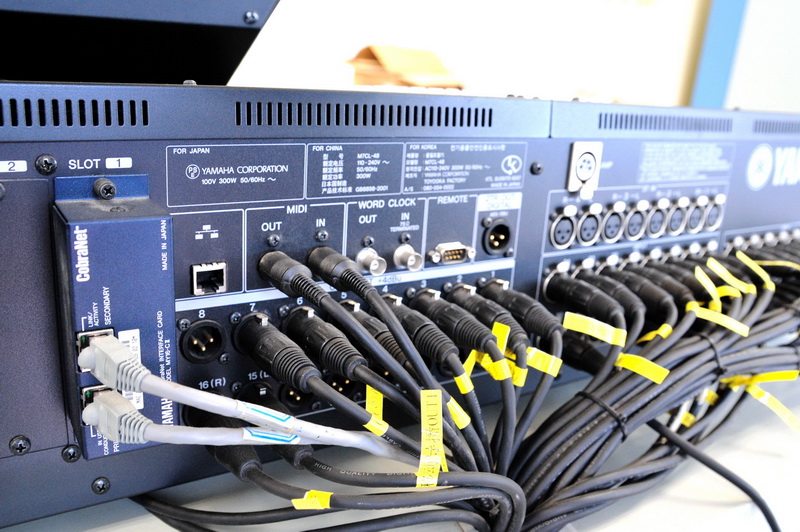

M7CL后面板

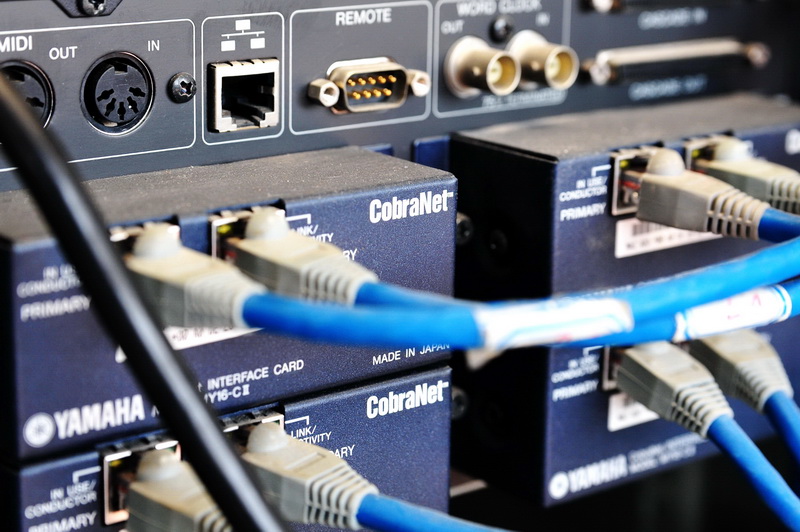

雅马哈MY16-CII扩展卡

位于各处机房的Tn功放机柜

数字调音台 M7CL-48
备份调音台 LS9-16
音频处理器 DME64N
功率放大器 T3n × 12、T4n × 13
功放控制单元 ACU16-C × 4(支持CobraNet™协议)
MY扩展卡 MY16-CII × 6 支持CobraNet™协议的介面卡)
