海南国际会展中心 ——基于全套雅马哈专业音频解决方案的大型扩声系统工程

海南国际会议展览中心

2011年7月8日,海南省国际会议展览中心正式落成。中心总建筑面积13.62万平方米,总投资13.8亿元,由一个展览中心和一个会议中心组成,其中展览中心建筑面积7.7万平方米,会议中心建筑面积4.2万平方米。整体建筑外观造型新颖独特,充分体现了热带滨海元素。

整个会展中心的音频处理以及扩声系统全部采用了Yamaha PA专业音响设备,包括雅马哈数字调音台、雅马哈ES数字音频网络传输系统、雅马哈PC网络监控功率放大器和IF系列工程音箱。

在1800座的会议中心大剧院,采用了Yamaha M7CL-48ES数字调音台和SB168-ES舞台接口箱的系统,并以另一台M7CL-48加MY-ES扩展卡为调音台的备份,全部接入 EtherSound音频传输网络。舞台上的话筒等音源信号通过网线送入调音台,调音台的输出信号仍通过网线送入舞台侧面机房内的Yamaha DME8OES数字混音引擎,进行DSP处理并转成模拟音频信号送入Yamaha PC9501系列功率放大器,驱动IF系列音箱。所有的功率放大器也全部串接网线后,由一台Yamaha ACD1功放控制器通过电脑软件进行监控。整个大剧院的音响系统虽然多达82只音箱和30台功放,但系统简洁明了,一台电脑即可进行从调音台到网络传输到 DSP处理和功放监控的全部设置和控制。


大剧院

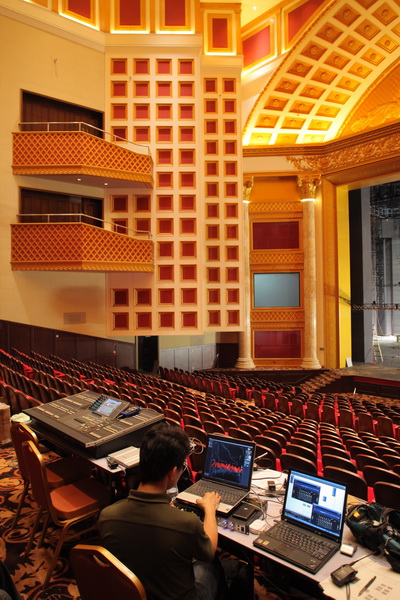

声场校准

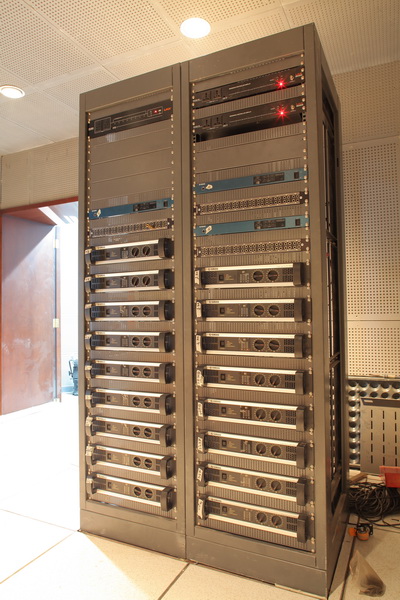

舞台左侧PC功放以及DME机柜

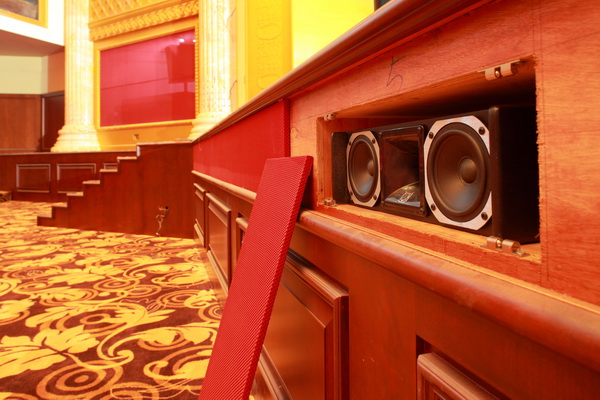

隐藏于舞台侧口负责前排补声的IF2205

在大剧院的音箱配置方面,台口左中右的三组主音箱群,分别运用了20只不同指向性/覆盖角度的IH2000/64和IH2000/95的中音频号角与IL1115低音箱的三分频的分体组合,加以精确的音箱投射角度调整,做到了主听音区域的均匀覆盖,台口两侧下言各有不同投射角度的4只 IF2115/64全频音箱,加上舞台台唇隐藏了8只IF2205双5寸低音小型辅助全频音箱,用以补偿前排座位的声像下拉与补偿。台口左右下面还牢固地安装了4只IS1218双18寸低音箱。此外,分别在一楼至三楼的侧墙和后墙隐藏了28只八寸低音全频IF2108音箱作为环绕声和VIP包厢的补声,在两层楼座挑台的下檐还分别隐藏了8只IF2205双5寸低音小型全频辅助音箱用以挑台下后区的补声。舞台内有10只IP2115AS分别用作固定和流动的返听音箱。

久负盛名的雅马哈IF系列工程音箱(共82只)组成覆盖整个剧场的扩声系统

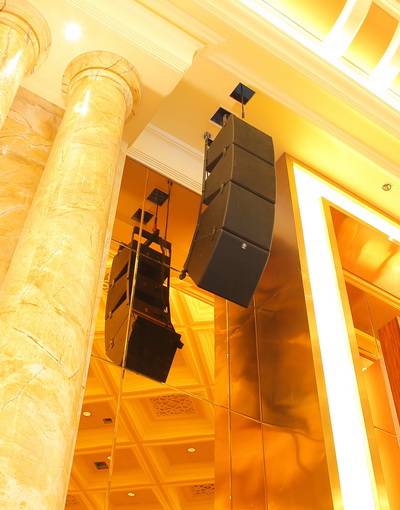

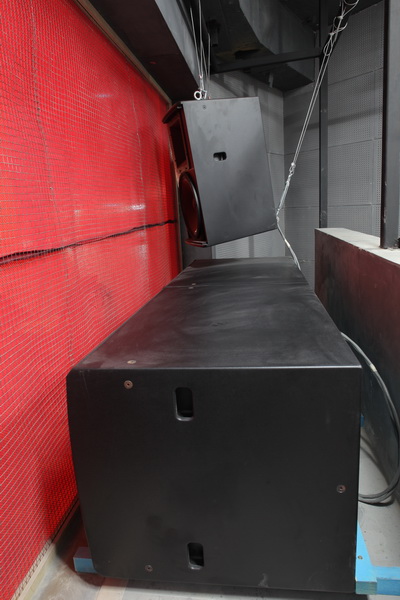

IH与IL工程音箱构成分体式线阵列

在可以容纳5000人的欢迎大厅里,主席台两侧各悬挂了由2只不同指向性/覆盖角度的IH2000 /64和IH2000/95的中音频号角与2只 IL1115低音箱的三分频的分体线阵式组合。此系列音箱 的独特设计,使得多只音箱并列使用时,相位完全一致,不会产生劣化音质的相位干涉。另外在欢迎大厅的天花板上还隐藏了32只八寸低音全频IF2108音箱,保证了这个大厅的声场均匀度,这32只音箱仅由4台IPA8200的八通道功率放大器完成了驱动。

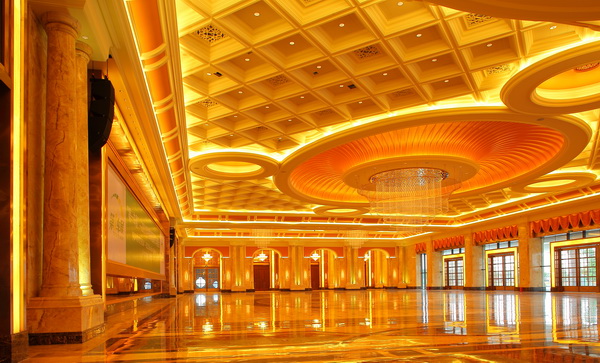

欢迎大厅以及配备LS9-32数字调音台的机房

国际会议厅

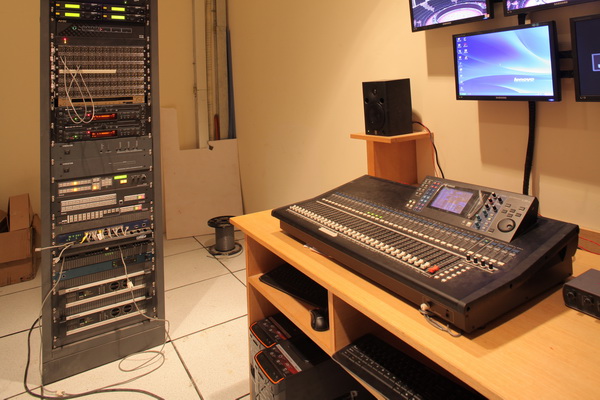

国际会议厅控制机房(配备LS932数字调音台)


在700座的圆形穹顶国际会议厅,考虑到特殊的建筑声场结构,所有扩声扬声器隐藏在中央的投影屏幕吊篮内,并均匀地覆盖四周的听众坐席。这里分别有8只IF2112/64安装在面向四面的四个投影屏幕之间,另有4只IF2108隐藏在吊篮底面供中央坐席补声。

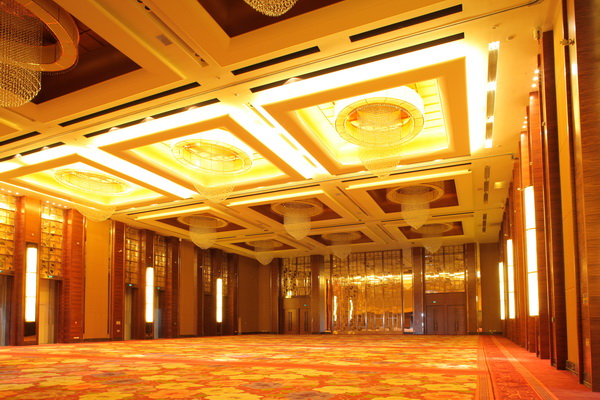

IF工程音箱隐藏于天花板中的多功能厅

在2000人多功能厅的天花板上隐藏了24只IF2108,仅一台LS916数字调音台可以简便地实现这个可拆分成四个厅分别使用的多功能厅的各种灵活配置。

此外,在会议中心内多个中小型会议室内,共配置了24只IF2108/IF2208音箱和15台DME4IOES网络传输数字混音引擎,这些中小型会议室内均使用IMX644机架安装式数字调音台,由中控系统进行集中控制管理。

Yamaha主要设备 大剧场
(1800座)
欢迎大厅
(5000人)
国际会议厅
(700座)
多功能厅
(2000人)
若干会议室 合计
数字调音台 M7CL-48ES*1 LS9-32*1 LS9-32*1 LS9-16*1 IMX644*5 10
M7CL-48*1
DME混音引擎 DME8o-ES*4 DME8o-ES*1 DME8o-ES*1 DME8o-ES*1 DME4lo-ES*15 22
功放(PC系列以及IPA8200) PC9501*19 PC9501*6 PC9501*4 PC2001*   50
PC3301*11 IPA8200*4 PC2001*1 IPA8200*3
扬声器(IF系列工程音箱) 82 44 12 28 24 190
MY数字扩展卡 MY16-ES64*1 MY16-ES64*1 MY16-ES64*1 MY16-ES64*1


8

MY16-EX*4
