TXn系列

业界的雅马哈功放、DSP和网络技术的结合体

雅马哈为专业音频领域奉献高品质声音的历史已超过30年。 当今的Tn 系列功放已在放大、效率、音质和低阻驱动能力等方面达到了一个新的高度。 目前TXn系列功放将行业的几种雅马哈技术集于一身——放大、处理和网络性能。 三台新型功放不仅具备〜高的电效率和源于2-ohm负载的优良音质,前面板用户界面还提供了复杂的内建DSP ,使得对外接EQ、延迟和音箱处理器的需求程度降到低。 所有型号都配置有模拟输入和直接数字输入,在数字和模拟之间还提供了自动容错冗余切换功能 。 输入配置还可以按需要改变,可以插入 mini-YGDAI 接口卡扩充接口。 使用适当的I/O卡,这些功放可以全面兼容CobraNet 或EtherSound 音频网络和多种数字音频格式。 内建的Ethernet端口可以用来连接计算机平台的雅马哈功放控制软件,从而实现对单台或编组功放进行遥控和监控。


TXn系列

大功率智能型功放,内建DSP以及灵活的I/O功能选项。适用于需要高音质及表现力的演出及安装场合。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

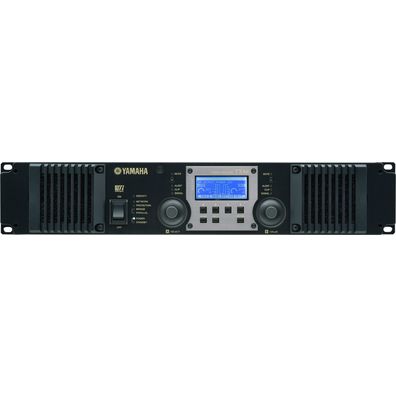

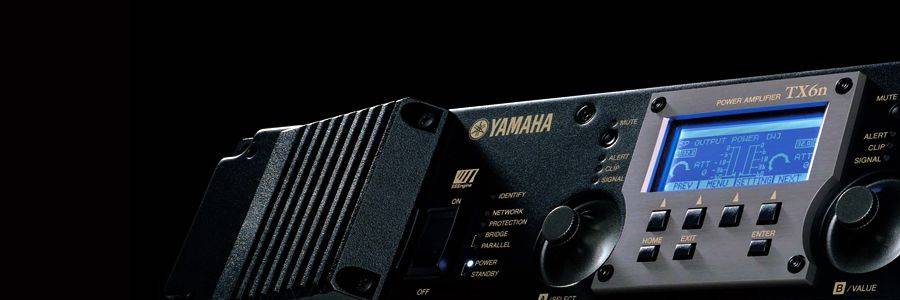

TX6n 立体声功放

大功率巡回演出型功放,内建DSP以及先进的网络处理能力。

  • 巡回演出型大功率功放:TX6n = 3000W (4 ohms/每通道)
  • MY扩展卡槽帮助功放快速扩展系统需要的I/O设置——模拟或者数字。
  • 雅马哈原生EEEngine 功放驱动技术,高效率的D类功放。

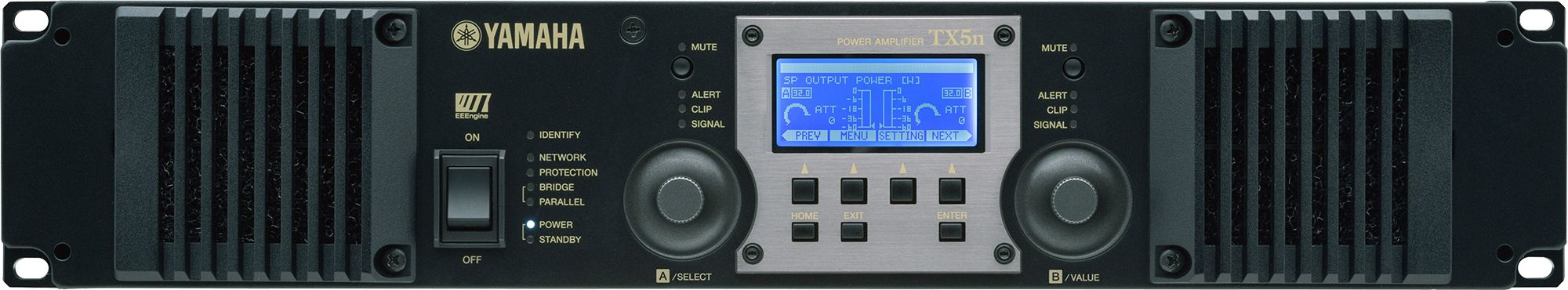

TX5n 立体声功放

大功率巡回演出型功放,内建DSP以及先进的网络处理能力。

  • 巡回演出型大功率功放:TX5n = 2500W (2 ohms/每通道)
  • MY扩展卡槽帮助功放快速扩展系统需要的I/O设置——模拟或者数字。
  • 雅马哈原生EEEngine 功放驱动技术,高效率的D类功放。

TX4n 立体声功放

大功率巡回演出型功放,内建DSP以及先进的网络处理能力。

  • 巡回演出型大功率功放:TX4n = 2200W (2 ohms/ 每通道)
  • MY扩展卡槽帮助功放快速扩展系统需要的I/O设置——模拟或者数字。
  • 雅马哈原生EEEngine 功放驱动技术,高效率的D类功放。

TXn系列

不仅仅是功放和音箱处理器的结合体

TXn系列

除了节省机架空间或简化布线,DSP 还能够让TXn系列发挥更多优势。 - 租赁公司可以减少库存的设备– TXn系列功放是一种多功能功放,可用于驱动多种音箱系统,是真正的多功能设备: TXn不仅有灵活的 I/O 格式,电压增益/灵敏度也能够以0.1dB为单位进行调节。 TXn还可以配置为与任意一种系统结合使用 - TXn可以接受多种数字格式。 使用数字形式可以让TXn获得更好的信噪比。 数字形式使布线也更加简化 - 精确控制和监视您的功放: 现在可以从遥控点对功放的详细控制参数和监控参数进行设置了 - 容错安全: 模拟输入口和扩展卡槽的结合使用,提供了容错性的信号冗余功能。 latency低的 AES/EBU卡的 "THRU" 输出口即使在功放电力供应出问题时也能发送信号。

内建DSP

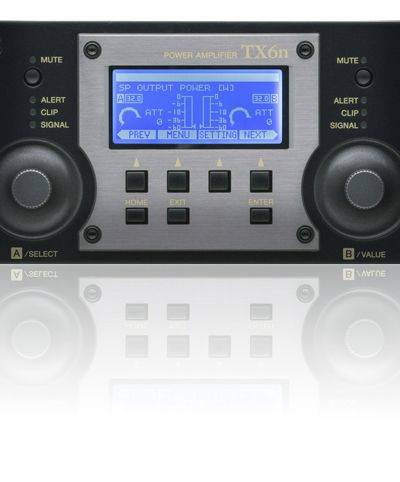

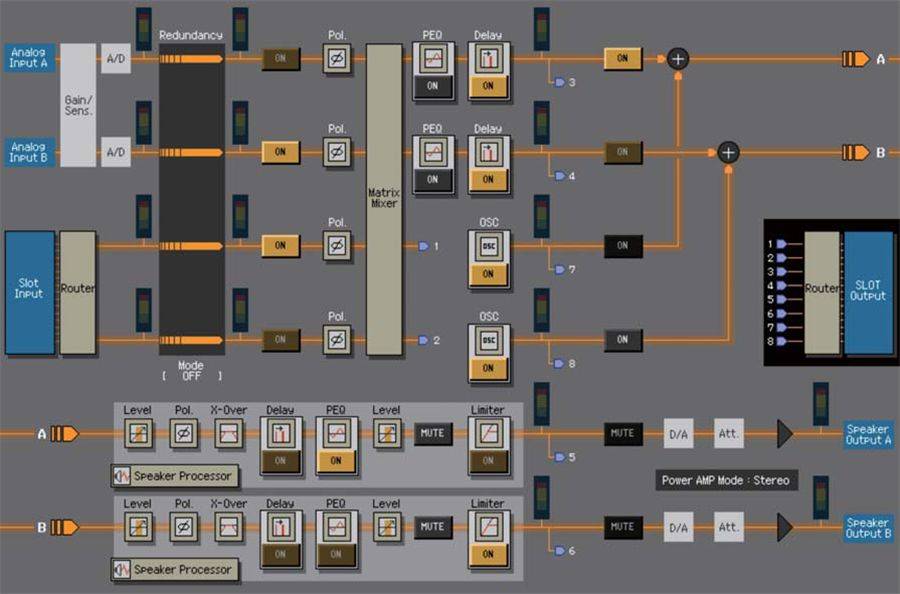

数字信号处理是雅马哈品质的传奇。 全部TXn 型号产品都配有强大的24-bit ADDA 96-kHz DSP引擎,能提供大范围的控制和处理能力。 除了基本的功放控制和状态监控,还有足够的内建DSP资源提供扩展音箱的处理能力,因此无需在大部分应用中使用外接效果器。 TXn还提供独立的输入和输出处理器。 内建DSP 参数和功能可以通过功放前面板上的LCD和按钮界面或通过以太网用计算机平台的雅马哈 NetworkAmp Manager II 软件直接访问。

TXn系列

灵活的输入配置

TXn系列

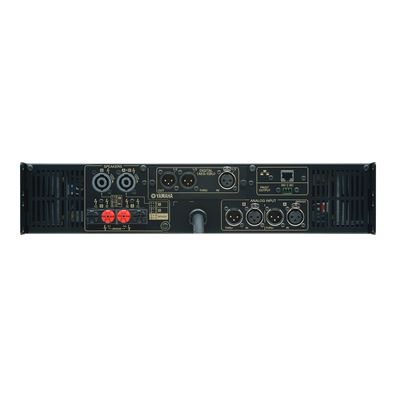

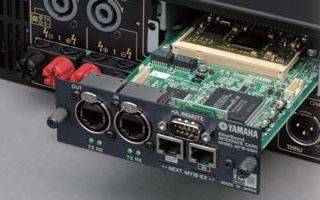

TXn系列功放带有雅马哈mini-YGDAI 标准扩展卡槽,用于安装 AES/EBU I/O扩展卡实现数字输入和输出能力。 功放的后面板带有平衡模拟输入和一系列其它输入输出口。 模拟和数字输入可以分开使用,信号还可以同时馈送到两种接口进行自动混合或切换,用于诸如紧急广播等。 还可以将原来的AES/EBU I/O 扩展卡更换为兼容的雅马哈YGDAI扩展卡提供其它数字或模拟输入输出格式,还可以使用全面兼容 CobraNet 或 EtherSound音频的网络型扩展卡。

Amp Editor –直观、即插即用的功放管理软件

TXn系列

Amp Editor是一款专门为TXn功放提供的易用的功放管理软件。 只需用标准高速Ethernet switch将功放连接到计算机的Ethernet端口,可以实现对TXn功放的遥控和监控。 连接 Amp Editor网络无需任何其它设备,加速系统的启动和运行。 所有TXn功放的功能和DSP参数都可以通过Amp Editor进行控制。

TX6n TX5n TX4n
100V 型号
动态供电; 20ms 突发 2ohms 3600W x 2 3220W x 2 2780W x 2
4ohms; 桥接 7200W 6440W 5560W
输出功率 ; 1kHz 2ohms 2750W x 2 2500W x 2 2200W x 2
4ohms 2750W x 2 2100W x 2 1750W x 2
8ohms 1700W x 2 1300W x 2 1000W x 2
4ohms; 桥接 5500W 5000W 4400W
8ohms; 桥接 5500W 4200W 3500W
输出功率; 20Hz-20kHz 100V 线路 - 1250W x 2 ; 8ohms -
120V 型号
动态供电; 20ms 突发 2ohms 4100W x 2 3480W x 2 2990W x 2
4ohms; 桥接 8200W 6960W 5980W
输出功率 ; 1kHz 2ohms 2750W x 2 2500W x 2 2200W x 2
4ohms 3000W x 2 2200W x 2 1900W x 2
8ohms 1800W x 2 1300W x 2 1100W x 2
4ohms; 桥接 5500W 5000W 4400W
8ohms; 桥接 6000W 4200W 3800W
输出功率; 20Hz-20kHz 100V 线路 - 1250W x 2 ; 8ohms -
230V 型号
动态供电; 20ms 突发 2ohms 4120W x 2 3600W x 2 3050W x 2
4ohms; 桥接 8240W 7200W 6100W
输出功率 ; 1kHz 2ohms 2750W x 2 2500W x 2 2200W x 2
4ohms 3000W x 2 2300W x 2 2000W x 2
8ohms 1800W x 2 1300W x 2 1100W x 2
4ohms; 桥接 5500W 5000W 4400W
8ohms; 桥接 6000W 4600W 4000W
输出功率; 20Hz-20kHz 100V 线路 - 1250W x 2 ; 8ohms -
一般技术规格
总谐波失真 低于 0.2% (20Hz~20kHz 半功率) 低于 0.2% (20Hz~20kHz; 半功率) 低于 0.2% (20Hz~20kHz; 半功率)
互调失真 低于 0.25% (60Hz:7kHz=4:1; 半功率) 低于 0.25% (60Hz:7kHz=4:1; 半功率) 低于 0.25% (60Hz:7kHz=4:1; 半功率)
频率响应 +0dB -1.0dB +0dB -1.0dB +0dB -1.0dB
信噪比 108dB 107dB 101dB(模拟) 106dB(AES/EBU)
串扰 低于 -65dB 低于 -65dB 低于 -65dB -
阻尼系数 超过 300 超过 300 超过 300
电压增益 43.8dB - 19.8dB; 0.1dB 为单位 43.8dB - 19.8dB; 0.1dB 为单位 43.8dB - 19.8dB; 0.1dB 为单位
输入灵敏度 0.0dBu - 24.0dBu 0.1dB 为单位 -1.4dBu - 22.6dBu步幅 0.1dB 为单位 -2.6dBu - 21.4dBu 0.1dB 为单位
大输入电压 +24dBu +24dBu +24dBu
I/O 接口 线路输入/输出 模拟 2x XLR-3-31 型 2x XLR-3-32 型; 数字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU) 模拟 2x XLR-3-31 型 2x XLR-3-32 型; 数字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU) 模拟 2x XLR-3-31 型 2x XLR-3-32 型; 数字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU)
音箱输出端 2x speakON NL4 2x 5路内建端口 2x speakON NL4 2x 5路内建端口 2x speakON NL4 2x 5路内建端口
控制端口 RJ45 Euroblock (Fault output) RJ45 Euroblock (Fault output) RJ45 Euroblock (Fault output)
保护电路 荷载保护 电源开关 on/off 静音; DC-fault (功放自动关闭 ) 削幅限制 (THD ≥ 0.5%) 电源开关 on/off 静音; DC-fault (功放自动关闭 ) 削幅限制 (THD ≥ 0.5%) 电源开关 on/off 静音; DC-fault (功放自动关闭 ) 削幅限制 (THD ≥ 0.5%)
放大器保护 散热 (将输出静音; 散热片温度 ≥ 90°C; 自动返回) VI 限制器 (限制输出 RL ≤ 1ohm) 散热 (将输出静音; 散热片温度 ≥ 90°C; 自动返回) VI 限制器 (限制输出 RL ≤ 1ohm) 散热 (将输出静音; 散热片温度 ≥ 90°C; 自动返回) VI 限制器 (限制输出 RL ≤ 1ohm)
供电保护 散热 (功放自动关闭 ; 散热片温度 ≥ 100°C) 散热 (功放自动关闭 ; 散热片温度 ≥ 100°C) 散热 (功放自动关闭 ; 散热片温度 ≥ 100°C)
功放等级 EEEngine EEEngine EEEngine
散热 2x 可变速风扇 2x 可变速风扇 2x 可变速风扇
供电要求 根据购买地区; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz 根据购买地区; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz 根据购买地区; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz
功耗 音乐声源等量 1800W 1600W 1500W
待机 75W 75W 75W
Stand-by 20W 20W 20W
外观尺寸 480mm; 18-7/8in 480mm; 18-7/8in 480mm; 18-7/8in
88mm; 3-7/16" in (2U) 88mm; 3-7/16in (2U) 88mm; 3-7/16in (2U)
461mm; 18-1/8in 461mm; 18-1/8in 461mm; 18-1/8in
净重 16kg; 35.3lbs 16kg; 35.3lbs 16kg; 35.3lbs
附件 使用说明书 2x 把手 (带 4x 平头螺丝) 1x Euroblock 接口 (3P) 使用说明书 2x 把手 (带 4x 平头螺丝) 1x Euroblock 接口 (3P) 使用说明书 2x 把手 (带 4x 平头螺丝) 1x Euroblock 接口 (3P)
