DXR mkII系列
Louder, Lighter, Legendary
自从推出以来，DXR系列代表着强大功率和技术创新的融合，可靠地为用户提供令人印象深刻的高声压输出和卓越的音质清晰度。全新升级的DXR mkII系列有源音箱进一步提升了SPL（声压级），配置了一个更轻但是更大的1.75”钕磁铁HF压缩驱动，将人声清晰度和音乐表现力提升到前所未有的高度。我们再一次与巡回演出领域的专家NEXO团队合作，他们的深刻的理解和专业化的技术助改善了产品设计从而适应扩声专业人士不断进化的需求。
无论是固定安装还是流动演出——在任何您想要实现扩声的场合——DXR mkII系列都可以出色完成任务。DXR mkII将原始功率与Yamaha专有的先进DSP功能相结合，实现您所期待的可靠性和出色的清晰度......甚至更多。

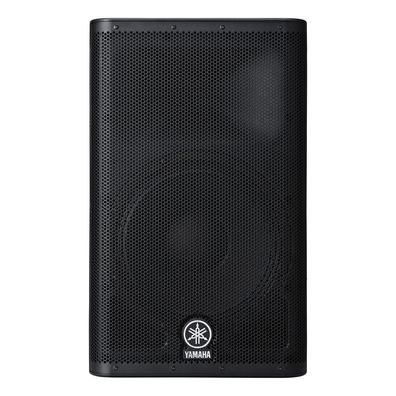

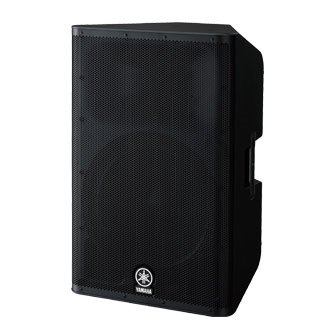

DXR mkII系列
立即购买

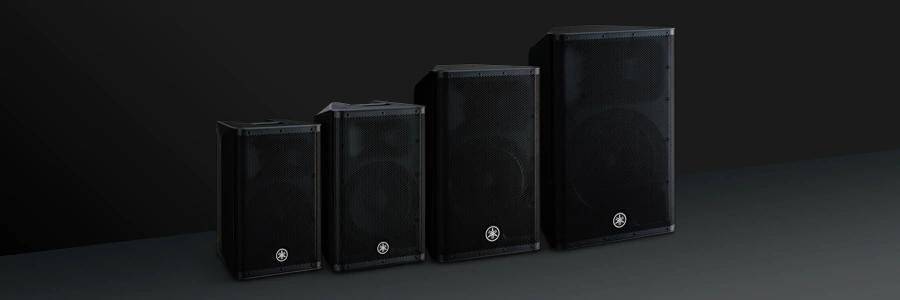

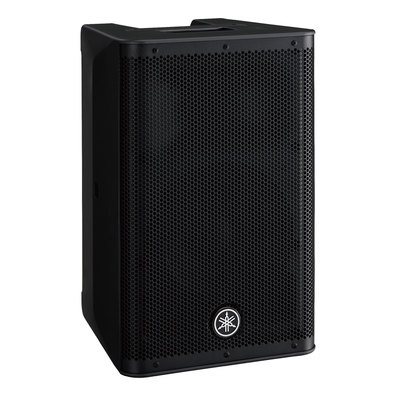

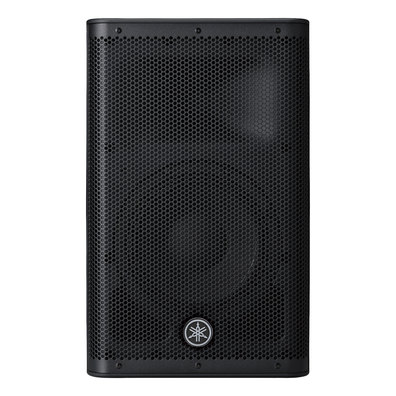

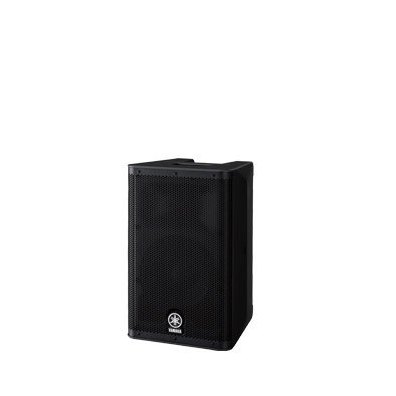

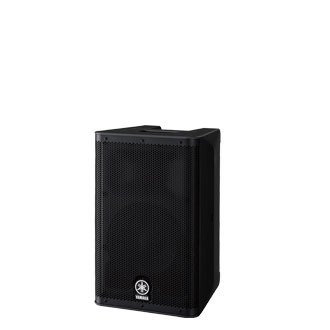

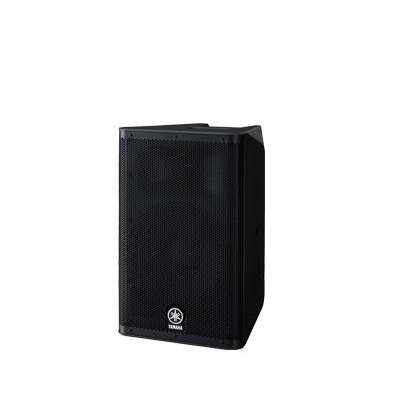

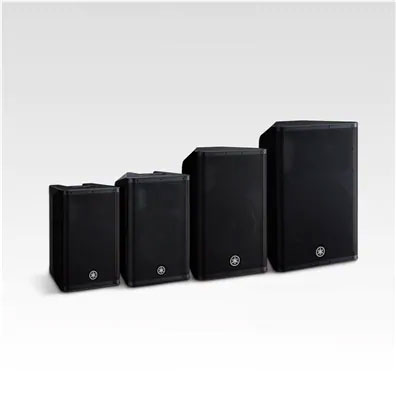

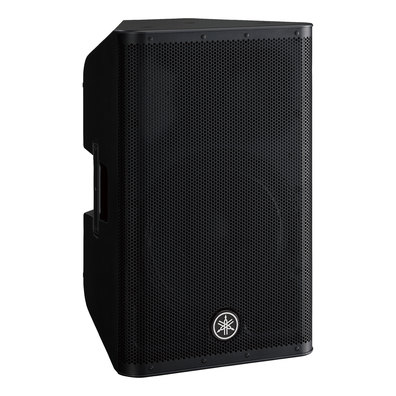

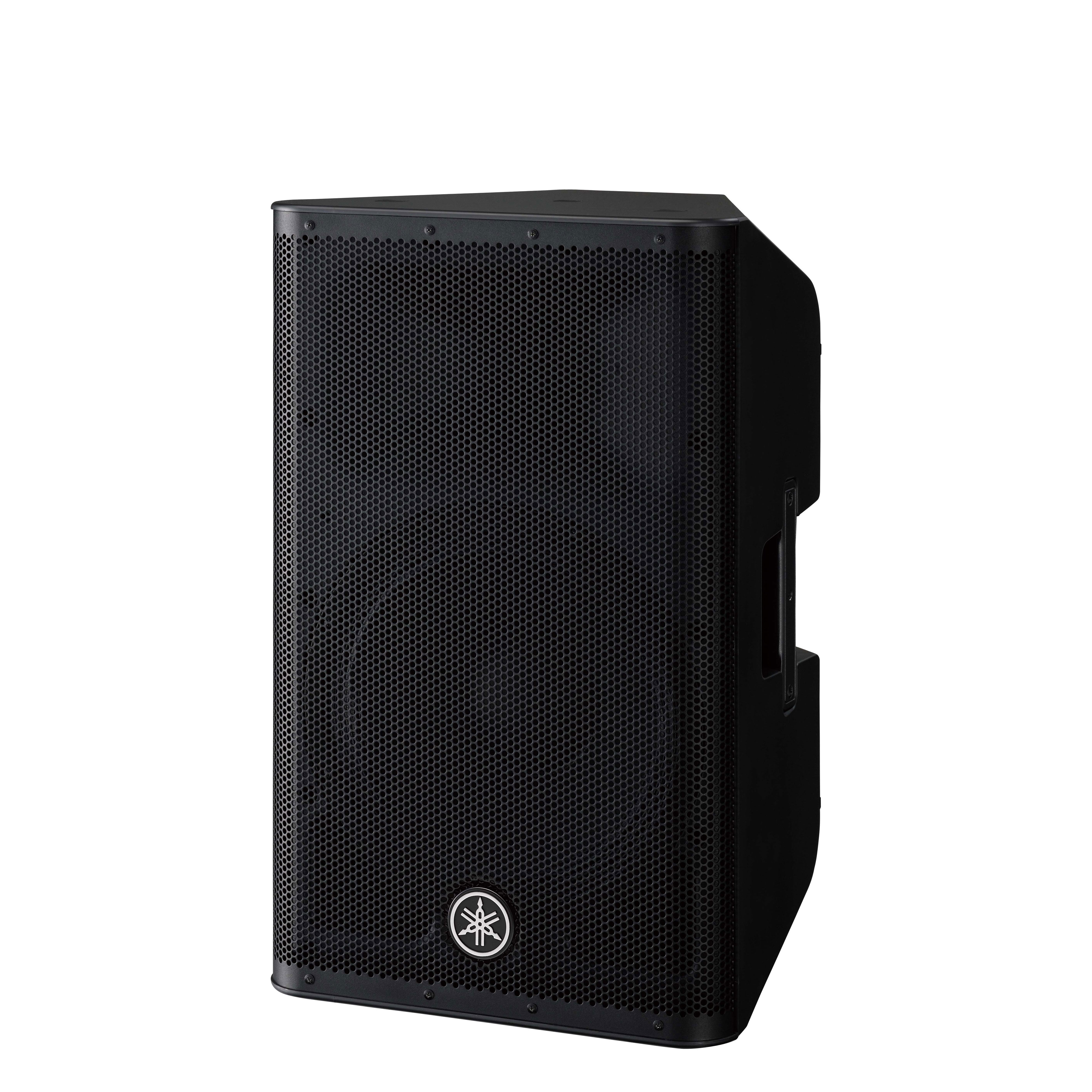

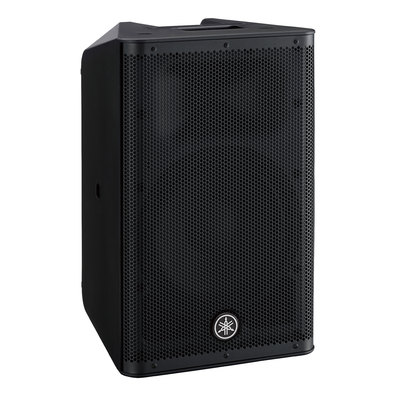

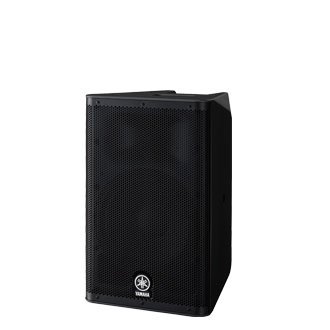

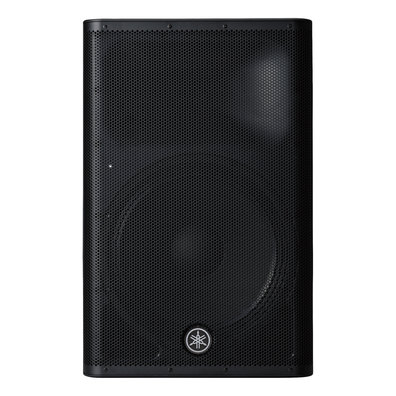

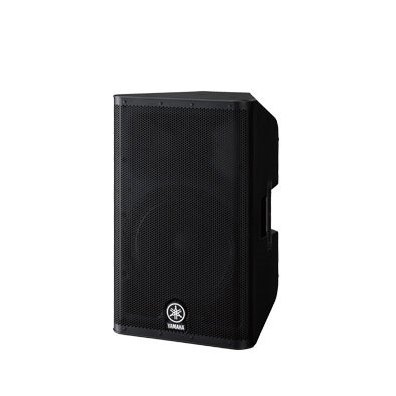

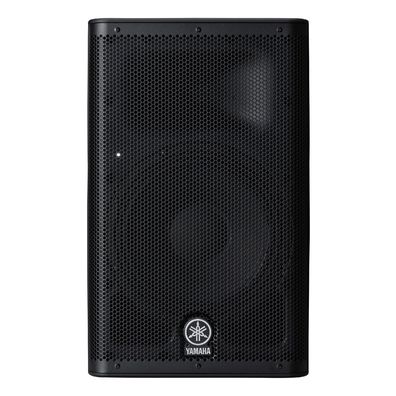

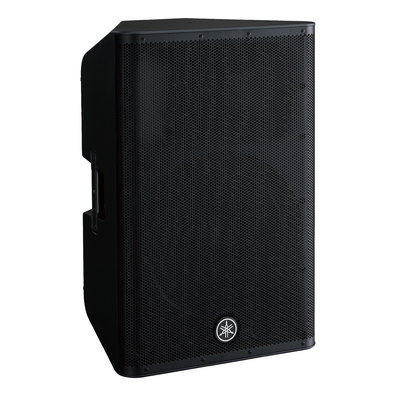

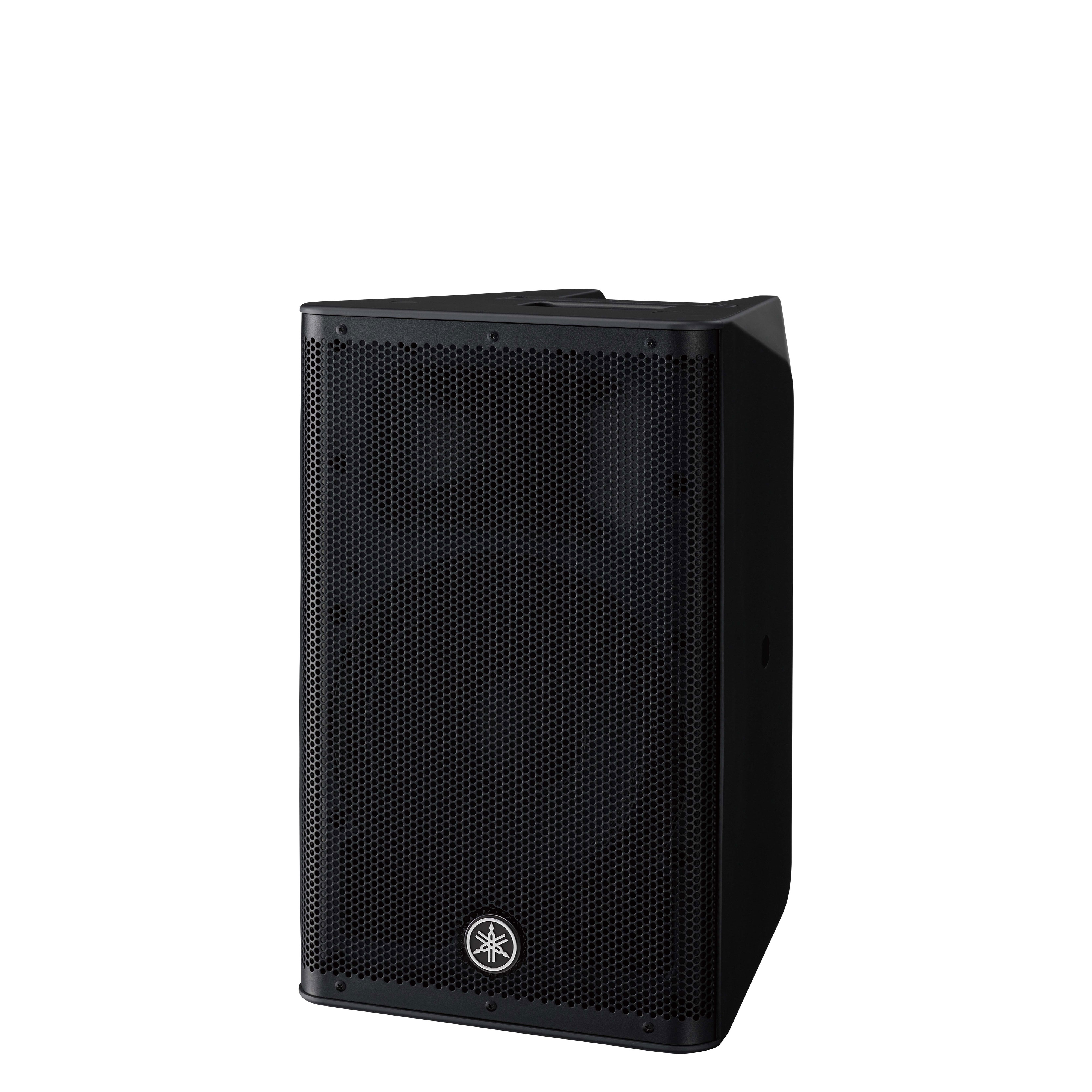

全频有源扬声器。包含从8寸到15寸等四个不同型号。 具备高解析度音质以及强劲的大声压级。从固定安装到现场扩声，适用场合广泛。紧凑的设计以及多功能体验，是同级别产品中无可比拟的。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
产品信息
Louder, Lighter, Legendary

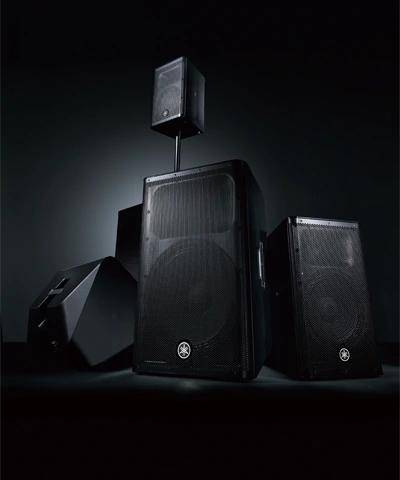

自从推出以来，DXR系列代表着强大功率和技术创新的融合，可靠地为用户提供令人印象深刻的高声压输出和卓越的音质清晰度。DXR mkII系列有源扬声器是该系列的全新升级型号，加入了更大的声压级，具有更大、更轻的1.75”钕磁铁HF压缩驱动，可带来尤为清晰的声音再现和音乐效果。DXR系列音箱能提供出色的高品质声音和最大可达到134dB的声压级电平，而它的设计则更加轻盈且充满功能性，从而保证了目前任何同级别音箱都无法比拟的广泛用途。DXR mkII系列由4个全频音箱型号组成，特别适合于现场扩声、监听、简单音源放大和吊装等各种用途。将该系列与DXS超低音音箱结合使用，可以进一步提升系统的性能，并可以对其有力的低频频段进行全面的控制。凭借强劲功率和创新技术之间的精准平衡，DXR mkII系列音箱能够将您的演出全面传达给每一位观众。
雅马哈的独创性与NEXO的专业知识带来全新的DXR系列
我们的团队再次与巡演领域的专家NEXO紧密合作，他们为产品带来了至关重要的意见和专业知识，根据不断变化的扩声专业人员的需求改进产品设计。无论是固定安装应用还是流动演出——在任何您想要实现扩声的场合——DXR mkII系列都可以出色完成任务，将原始功率与雅马哈专有的高级DSP功能相结合，实现您期望的可靠性和出色的清晰度……甚至更多。
更轻，更强
定制设计的单元已经过优化：所有DXR mkII系列单元都经过了严格的筛选和全面的定制化设计，以便于发挥大性能。高功率输出超低音音箱带来超低失真和清晰深邃的低音，全新搭载的1.75”钕磁铁HF压缩驱动更大更轻，能产生精准的中频和高达20 kHz的高频。
宽广恒指向性号角：更大的HF单元安装在全新设计的90°×60°恒指向性号角上，可以将普通号角上常见的斜角度声散射音质劣化降低到小程度。同时可以获取更理想的声音覆盖范围。使用全新的宽广恒指向性号角，声音以更为矩形的模式扩展开来，实现了水平90°x 垂直60°的覆盖，声音的频率更为宽广地投射至覆盖区域边缘。
“D”字头所代表的强大功能
凭借开发专业音响设备所积累的多年经验，我们的开发团队运用了包括全新和改进技术在内的大量数字技术手段。分频器和EQ的详尽管理、限制器设置的时间分配、防护功能和准确的动态控制等各个层面都经过多次仿真模拟、室内和户外测试，所有一切都是为了保证这些音箱能够以大输出电平提供高品质的音质。加之Yamaha先进的模拟信号处理能力和声学技术经验，“D”所代表的，正是的声音表现力。
超高精度的48Bit DSP处理器带来高解析度的声音
所有全频型号的分频器都配备了采用Yamaha FIR-X tuning™技术的线性相位FIR*滤波器。FIR-X tuning™技术能够在对高频和低频进行分频的同时，优化频率和相位响应。 它可以创建异常平滑的频率响应曲线和分频点，相比于传统分频器，能提供更清晰的音质和更准确的声像位置。
所有信号都能通过48bit（76bit累加器）高性能处理器进行精确处理，保证了高解析度的音质。所有全频型号音箱都使用了高规格信噪比、大动态范围、高精确度的24bit分离式A/D和D/A转换器。
* 有限脉冲响应
智能化动态控制保证任何输出电平下持久稳定的清晰度
D-CONTOUR是一种智能化的多段压缩器，它能在任何输出电平下保持强大的输出力和不变的音质。通过持续监控多频段信号的输出并计算各频段适合的EQ调整结果，即使在大声压级输出情况下，也能保证出色的清晰度和音乐化特性。使用DXR mkII系列时，D-CONTOUR能通过两种不同的设置：FOH/MAIN模式或MONITOR模式，为您的声音提供更详细的调制手段。在音箱悬空使用或安装在音箱架上使用时，超低频频率部分往往会丢失，FOH/MAIN模式可以提升低频，进行超低频部分的补偿。MONITOR模式可以通过智能化降低地面反射造成的低频声音，全面优化音箱的地面返听用途，从而使声音的多个频段变得平滑，为您的监听提供出色的清晰度。两种预设都经过经验丰富的音响工程师无数次的听音测试才达到满意的结果，它们提供动态的多段压缩功能，能在任何输出电平下以低的失真提供持久不变的声音。
多重DSP保护功能，保障大输出情况下的正常运行
在传统无源音箱、功放和信号处理器的系统中，为各种模块设置合适的参数是一个难度很大的工作。有源音箱的一个优势是单元和功放的组合可以优化。 开发DZR、DXR mkII、DBR和DXS系列产品的过程中，我们多次在室内和户外进行听音，测量、测试了各种单元和总体放大输出电路的耐久性。根据测量结果，我们能用精确的DSP控制手段为各模块设定佳的限制器参数点。
除了适宜的限制器参数点，还采用了很多与的TXn系列专业功放相同的保护功能。微处理器和高性能DSP可以监控供电电路、功放、单元和不间断信号的状态，从各层面保护各个部件。因此，可以确保在严酷环境下稳定工作的同时，发挥音箱最大的性能潜力。
可开关的白色前置LED灯：每只全频型号音箱和DXS音箱都在前网罩后方配置了白色LED指示灯，供电时会亮起。当限幅器开始工作时，LED的亮度会随着限幅量的大小而变化。
高效率的1100W D类功放
全新紧凑、高功率的DXR mkII功放模块：所有DXR mkII系列音箱都配置了高效率的D类功放，该种功放经过优化的设计，可以匹配DXR mkII的HF和LF单元。这些高性能的功放能够释放1100W功率，产生高达134dB的SPL。它还能提供超快的瞬态响应，为该系列出色的音质和表现力提供了保障。
全局开关电源：DXR mkII系列采用了高性能开关电源为它出色的性能增色。由于采用宽电压设计，它们的电源可以在世界任何地方使用。
智能化的内置3通道调音台

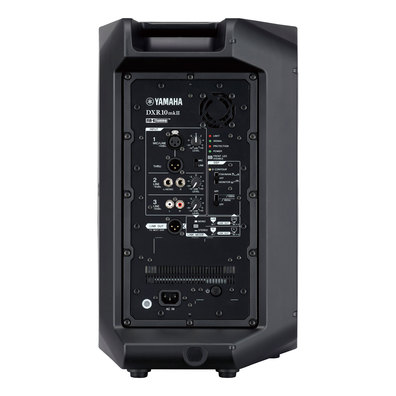

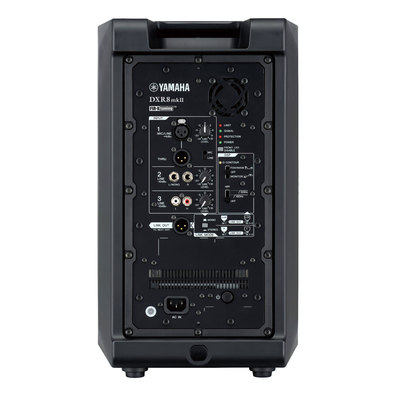

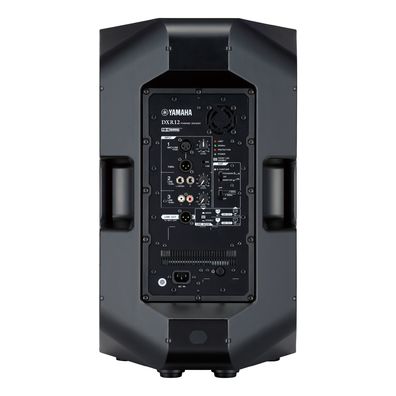

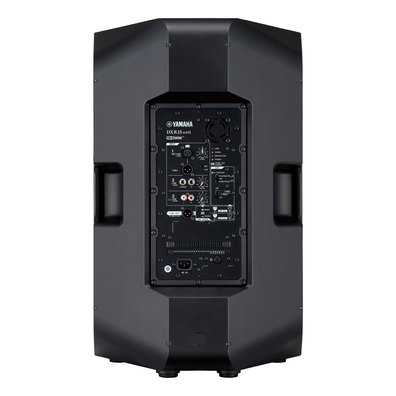

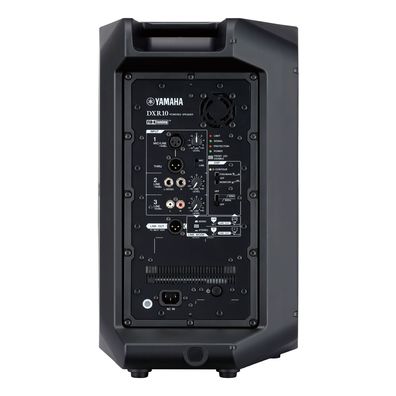

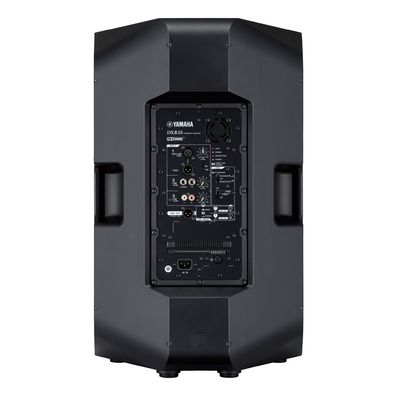

DXR mkII系列带有一个灵活的内置调音台，所配备的多种输入口使其成为理想的简便型人声/乐器快速扩声设备。借助灵活的IN/OUT接口，DXR mkII系列可以组成一套全能音响扩声系统，还可以无缝整合到已有的DZR或DXS音箱系统中去。
多种话筒和线路信号输入能力：DXR mkII的内建调音台可以同时处理多3路输入信号。它可以同时进行话筒和线路信号输入，这样能够灵活连接从话筒、线路信号输入的乐器或其它便携式音频播放设备等多种声源。处于MIC位置时，HPF自动启用，切除不需要的多余低频。
灵活的HPF控制：所有DXR mkII系列音箱都配备了灵活的HPF控制器，用以适配DXS超低音音箱。根据结合DXR mkII使用的不同种类的超低音音箱，您既可以选择100Hz也可以选择120Hz设置。DXS系列超低音音箱还配备了灵活的LPF设置，可以为您的调音找到满意的HPF/LPF平衡。

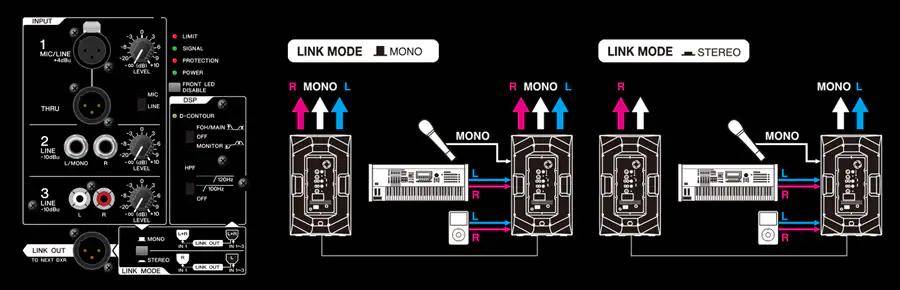

巧妙的混音/关联功能：每个通道都可以单独进行音量控制，可以混合三种独立的音源。THRU out旁通来自Channel 1的输入信号，LINK OUT则可以发送来自所有通道的混合信号，是菊型链接或将信号引导到其它目标位置的理想功能。LINK OUT是结合另一个DXR音箱建立小型SR系统的实用方式，与此同时，LINK MODE按钮切换功能可以帮助您在立体声和双单声道配置之间进行灵活的切换。
耐用、紧凑的ABS箱体
DXR mkII系列采用坚固、无共鸣的ABS箱体，这种设计的意图是减轻高电平输出所带来的振动，从而保证更少的失真和更高的音质。已经过实地测试的箱体配置了厚重的钢质网罩和符合人体工程学的铝制把手，提高了耐久性和便携性。
对称的箱体设计适于镜像模式的舞台监听
DXR15mkII和DXR12mkII的箱体设计适于镜像模式的监听布局，能为舞台上的乐手提供对称的声场和更精确的所谓“听音甜点”。采用平衡的双单声道配置或立体声监听混音设置，镜像模式的舞台返听方式能够一定程度地加强您的临场表现力。
双角度支架安装孔
根据现场的不同条件，有时您的混音效果可能会受到低矮的天花板或其它影响清晰度的房间特性的影响而变得非常差，影响听众的感受。DXR mkII的支架安装孔朝向两个方向：0°和7°。这样，可以让声能传导的方向避开反射面，朝向观众所在的位置。
标准吊环螺栓孔和可选购的U型支架
DXR mkII系列配备了吊装孔，可以用标准吊环螺栓进行吊装*。需要更多用途时，可选购的U型支架可以简单方便地实现水平和垂直吊装。
*吊环螺栓不包括在产品内

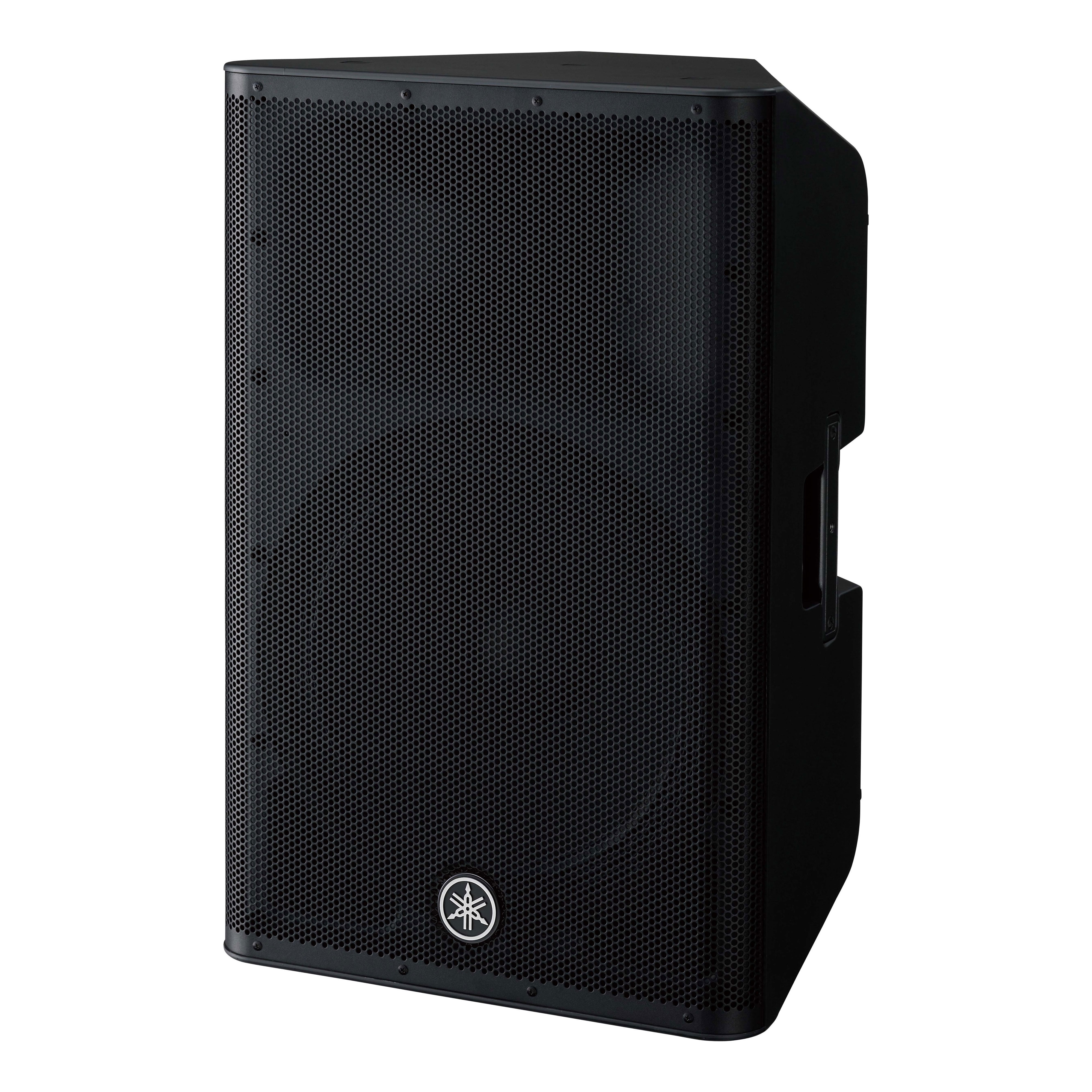

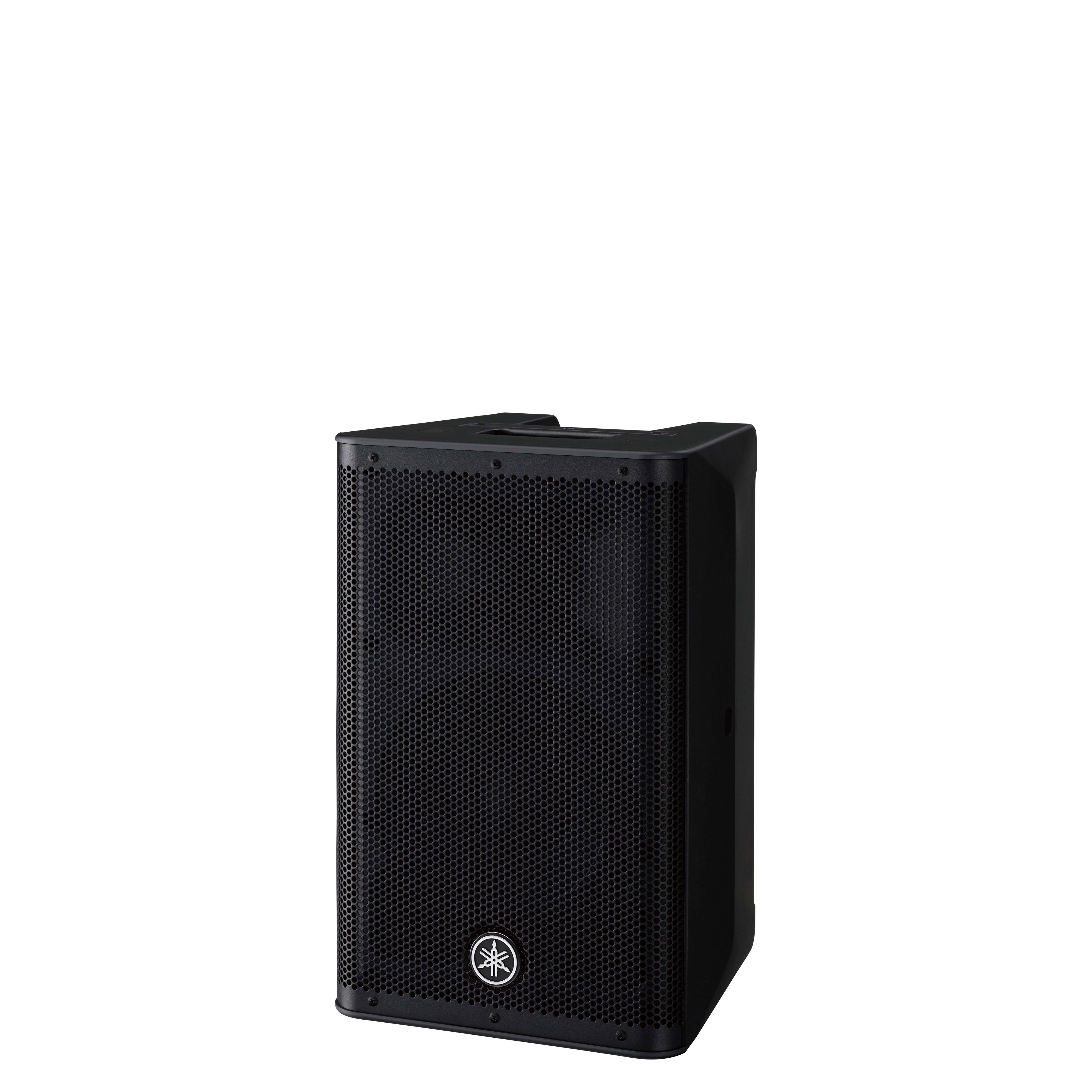

| DXR15mkII | DXR12mkII | DXR10mkII | DXR8mkII | ||
|---|---|---|---|---|---|
| 一般规格 | |||||
| 扬声器类型 | 15" 2-way, Bi-amp powered speaker, Bass-reflex type | 12" 2-way, Bi-amp powered speaker, Bass-reflex type | 10" 2-way, Bi-amp powered speaker, Bass-reflex type | 8" 2-way, Bi-amp powered speaker, Bass-reflex type | |
| 频率响应（-10dB） | 49Hz - 20kHz | 52Hz - 20kHz | 56Hz - 20kHz | 57Hz - 20kHz | |
| 标称覆盖 | H | 90° | 90° | 90° | 90° |
| V | 60° | 60° | 60° | 60° | |
| 单元 | LF | Diameter:15" cone, Voice Coil:2.5", Magnet:Ferrite | Diameter:12" cone, Voice Coil:2.5", Magnet:Ferrite | Diameter:10" cone, Voice Coil:2", Magnet:Ferrite | Diameter:8" cone, Voice Coil:2", Magnet:Ferrite |
| HF | Diaphragm:1.4", Type: 1" throat compression driver, Magnet:Ferrite | Diaphragm:1.4", Type: 1" throat compression driver, Magnet:Ferrite | Diaphragm:1.4", Type: 1" throat compression driver, Magnet:Ferrite | Diaphragm:1.4", Type: 1" throat compression driver, Magnet:Ferrite | |
| 分频点 | FIR-X tuning™ (linear phase FIR filter) | FIR-X tuning™ (linear phase FIR filter) | FIR-X tuning™ (linear phase FIR filter) | FIR-X tuning™ (linear phase FIR filter) | |
| 输出功率 | Dynamic:1100W (LF: 950W HF: 150W) / Continuous: 700W (LF: 600W HF: 100W) | Dynamic:1100W (LF: 950W HF: 150W) / Continuous: 700W (LF: 600W HF: 100W) | Dynamic:1100W (LF: 950W HF: 150W) / Continuous: 700W (LF: 600W HF: 100W) | Dynamic:1100W (LF: 950W HF: 150W) / Continuous: 700W (LF: 600W HF: 100W) | |
| 最大输出电平（1m，轴上） | 133dB SPL | 132dB SPL | 131dB SPL | 129dB SPL | |
| I/O接口 | INPUT: XLR-3-31 x1 , INPUT2: Phone x2, INPUT3: RCA PIN x 2, THRU: XLR3-32 x 1 ( Parallel with INPUT 1 ), LINK OUT: XLR x 1 | INPUT: XLR-3-31 x1 , INPUT2: Phone x2, INPUT3: RCA PIN x 2, THRU: XLR3-32 x 1 (Parallel with INPUT 1 ), LINK OUT: XLR x 1 | INPUT: XLR-3-31 x1 , INPUT2: Phone x2, INPUT3: RCA PIN x 2, THRU: XLR3-32 x 1 (Parallel with INPUT 1 ), LINK OUT: XLR x 1 | INPUT: XLR-3-31 x1 , INPUT2: Phone x2, INPUT3: RCA PIN x 2, THRU: XLR3-32 x 1 (Parallel with INPUT 1), LINK OUT: XLR x 1 | |
| 处理器 | D-CONTOUR: FOH/MAIN, MONITOR, OFF | D-CONTOUR: FOH/MAIN, MONITOR, OFF | D-CONTOUR: FOH/MAIN, MONITOR, OFF | D-CONTOUR: FOH/MAIN, MONITOR, OFF | |
| 电源要求 | 100V - 240V, 50Hz/60Hz | 100V - 240V, 50Hz/60 Hz | 100V - 240V, 50Hz/60Hz | 100V - 240V, 50Hz/60Hz | |
| 功耗 | 110W | 110W | 90W | 90W | |
| 吊装孔 | Top x2, Rear x1 (Fits for M10 x 18mm eyebolts) | Top x2, Rear x1 (Fits for M10 x 18mm eyebolts) | Top x2, Rear x1 (Fits for M8 x 15mm eyebolts) | Top x2, Rear x1 (Fits for M8 x 15mm eyebolts) | |
| 支架插槽 | 35mm with 2-way features (0 or 7 degrees) | 35mm with 2-way features (0 or 7 degrees) | 35mm with 2-way features (0 or 7 degrees) | 35mm with 2-way features (0 or 7 degrees) | |
| 外形尺寸 | W | 445mm (17 4/8") | 362mm (14 2/8") | 305mm (12") | 280mm (11") |
| H | 700mm (27 4/8") | 601mm (23 5/8") | 502mm (19 6/8") | 458mm (18") | |
| D | 380mm (15") | 350mm (13 6/8") | 310mm (12 2/8") | 280mm (11") | |
| 净重 | 21.8kg (10.6lbs) | 18.6kg (10.6lbs) | 13.9kg (10.6lbs) | 12.8kg (10.6lbs) | |
| 附件 | UB-DXR15 (U-bracket) | UB-DXR12 (U-bracket) | UB-DXR10 (U-bracket) | UB-DXR8 (U-bracket) | |
| 其它 | Material: ABS (Matte Finish, Black) | Material: ABS (Matte Finish, Black) | Material: ABS (Matte Finish, Black) | Material: ABS (Matte Finish, Black) | |

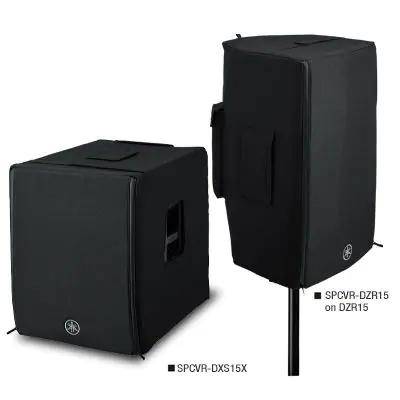

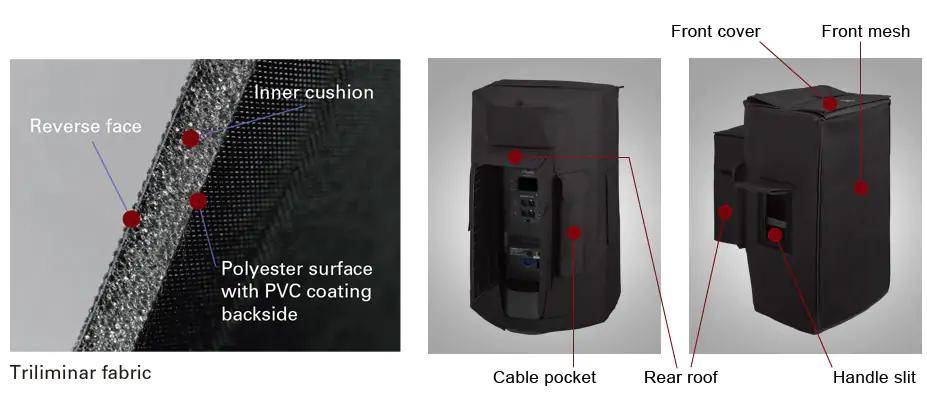

多功能音箱面罩
多功能音箱面罩
多功能音箱面罩可以避免您的音箱在户外演出时受到恶劣天气带来的影响，同时也防止仓库存放时所产生的积灰以及设备运输途中对音箱造成的损伤。
- 耐用的聚酯纤维织物，内有PVC涂层和缓冲垫，可减少冲击
- 可在前网片覆盖的情况下进行扩声，同时确保功放冷却
- 可在面罩套着的情况下轻松使用后面板进行调试
- 把手夹缝可用于轻松握住把手，便于运输
- 线缆收纳袋带来额外的空间用于携带线缆
*注：音箱面罩不能保证防水。

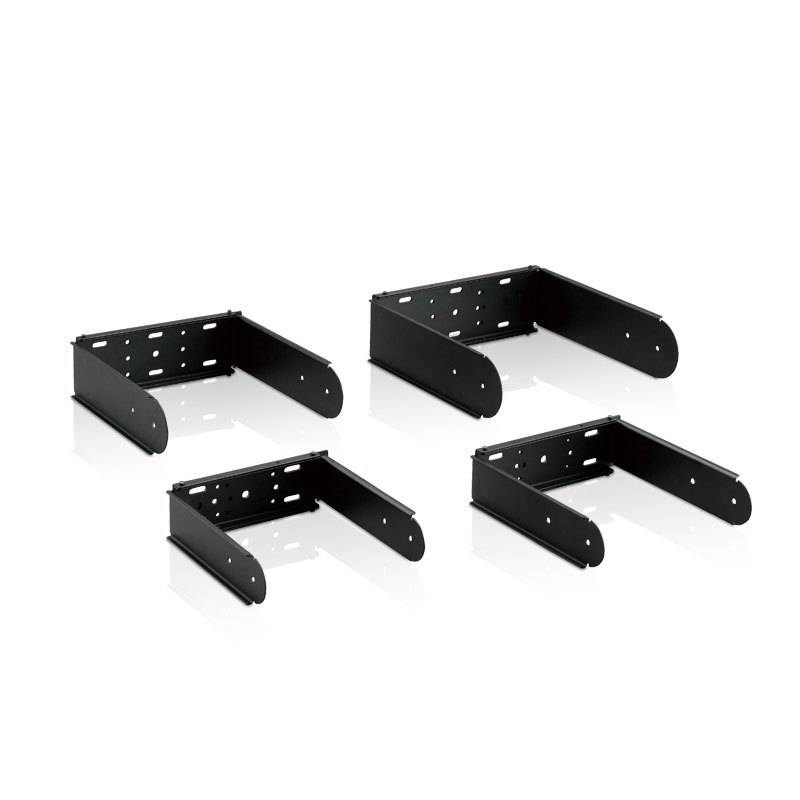

可选音箱托架
UB-DXR15 U型支架
可选购的U型支架可以简单方便地实现水平和垂直吊装。（用于DXR15mkII、DXR15）
UB-DXR12 U型支架
可选购的U型支架可以简单方便地实现水平和垂直吊装。（用于DXR12mkII、DXR12）
UB-DXR10 U型支架
可选购的U型支架可以简单方便地实现水平和垂直吊装。（用于DXR10mkII、DXR10）
UB-DXR8 U型支架
可选购的U型支架可以简单方便地实现水平和垂直吊装。（用于DXR8mkII、DXR8）
