CBR系列

放大玩乐

CBR 系列是雅马哈无源扬声器家族的全新产品线,雅马哈将其在漫长而传奇的音箱制作历程中所汲取到的音箱设计知识以及声学技术运用于CBR 系列的开发制作中。严格筛选的材质、定制设计的音频部件、创新立异的外观设计,这一切都意味着雅马哈技术团队的开发重点是将大功率、高品质的声音融合进高便携度和多功能的音箱外观设计中,使之适用于现场扩声、地面返听及吊装。

CBR系列

多用途的 CBR 系列音箱音质表现优异,适用于广泛的应用场合,包括演出扩声、返听以及固定安装。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

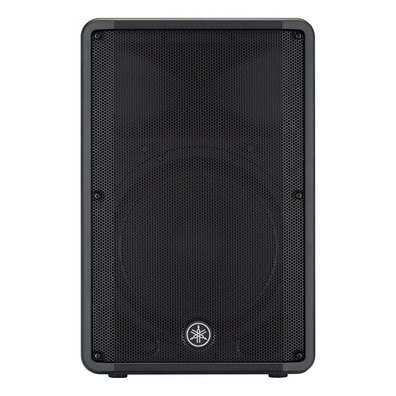

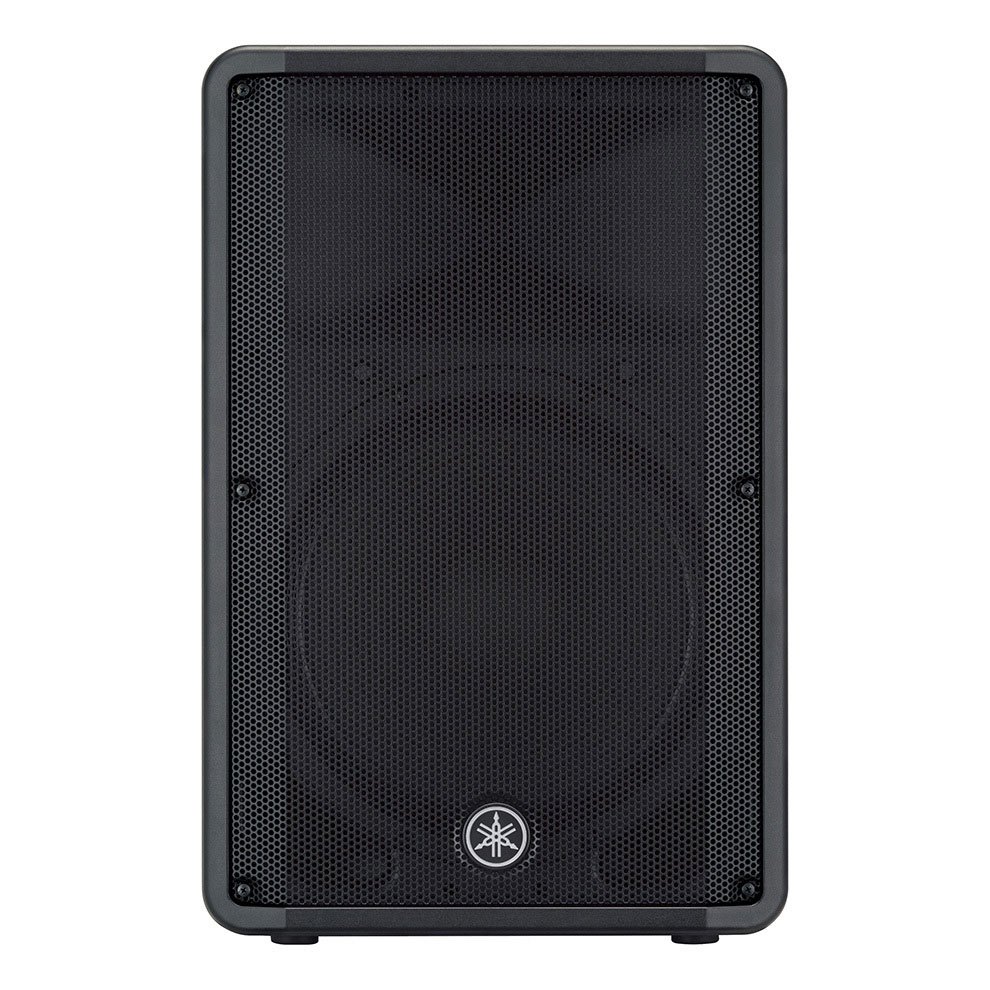

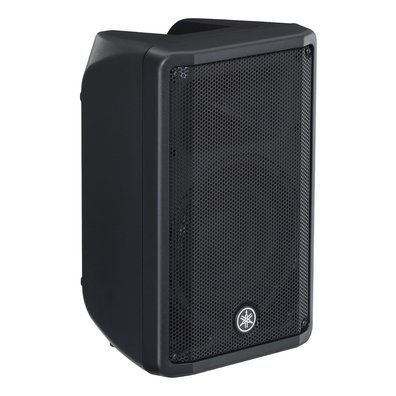

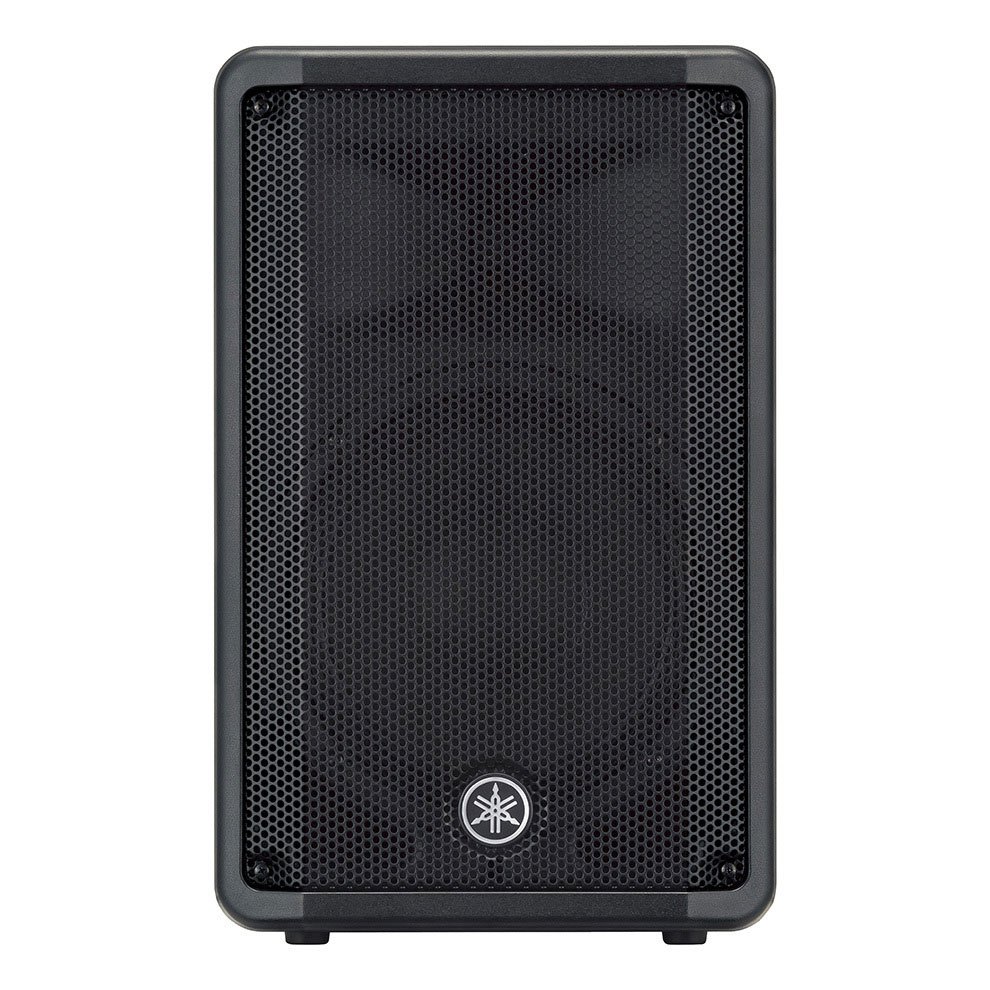

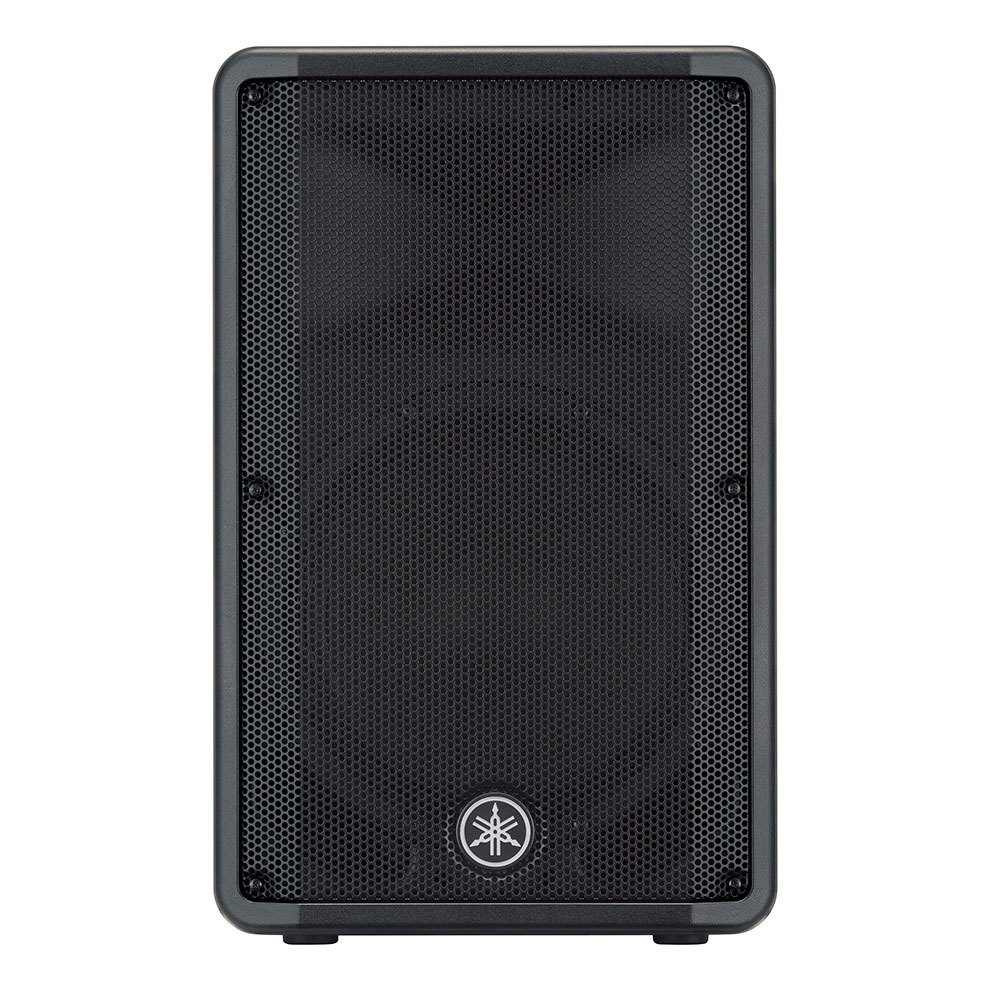

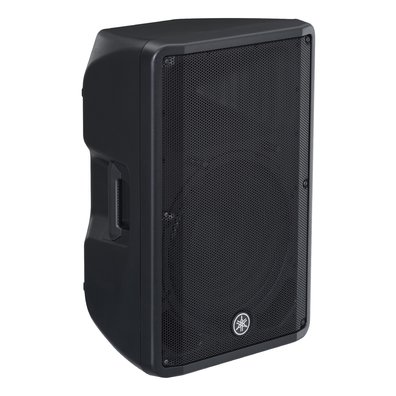

CBR15 无源音箱

CBR15 在该系列产品线中拥有宽的频响特性。出色的表现使其广泛适用于现场扩声、DJ 演出或者固定安装等需要出色音质表现以及高动态 SPL要求的应用场合。

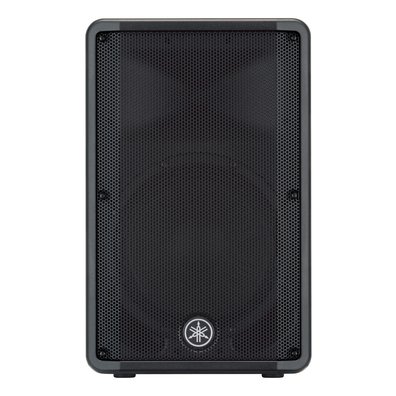

CBR12 无源音箱

CBR12 代表了尺寸与性能的完美平衡。适用于现场扩声、舞台返听或者吊装等广泛的应用场合。

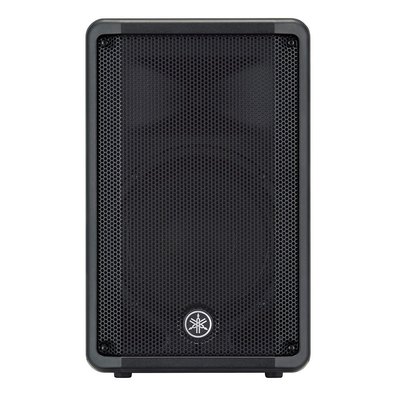

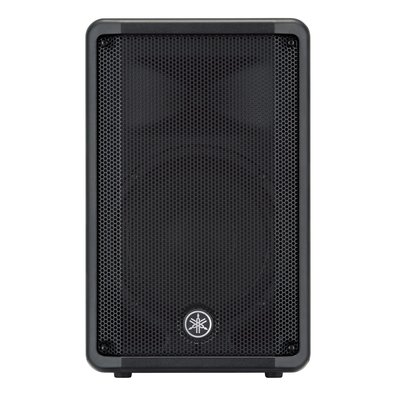

CBR10 无源音箱

CBR10 是该系列中为紧凑的一款音箱。相比其尺寸和重量而言,能够产生惊人的大功率。CBR10 对于移动扩声以及固定安装应用场合来说都是非常理想的选择。

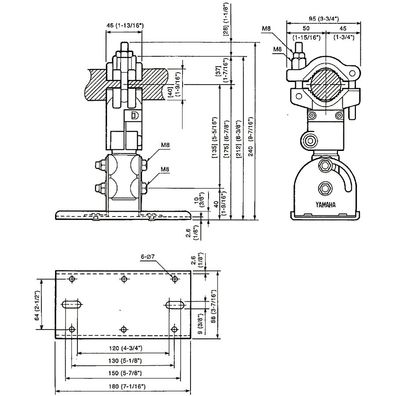

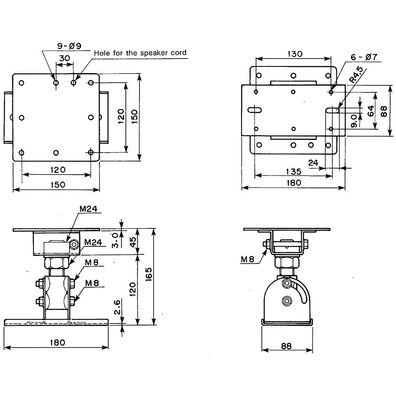

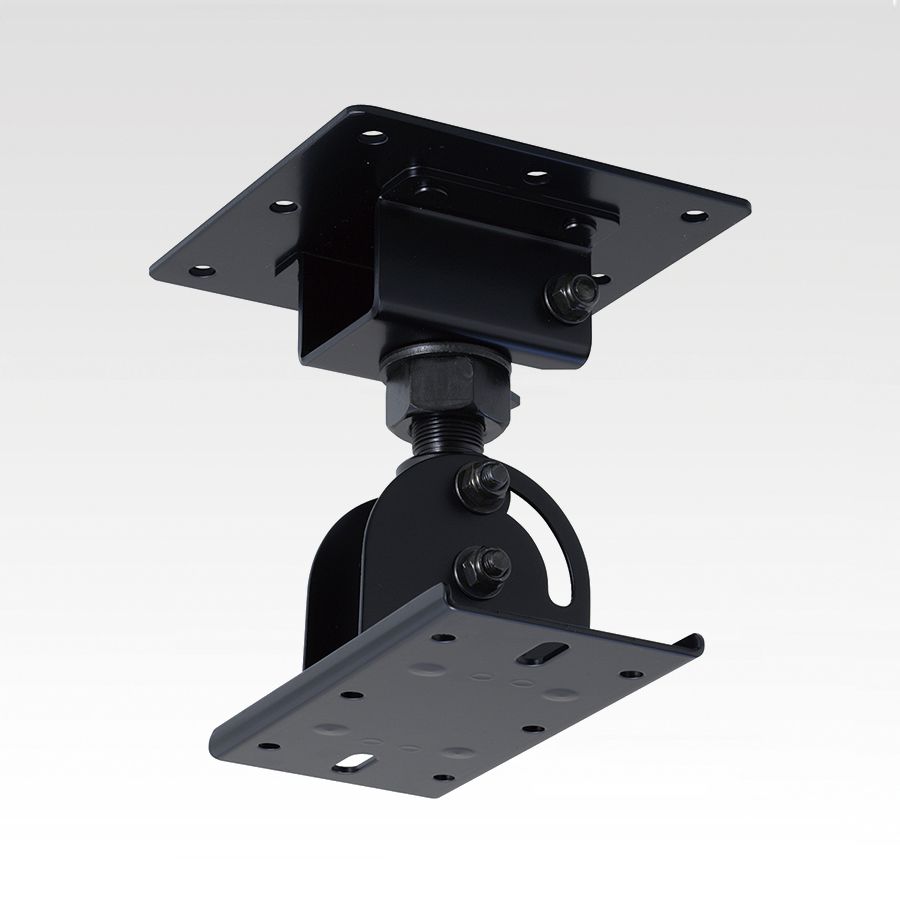

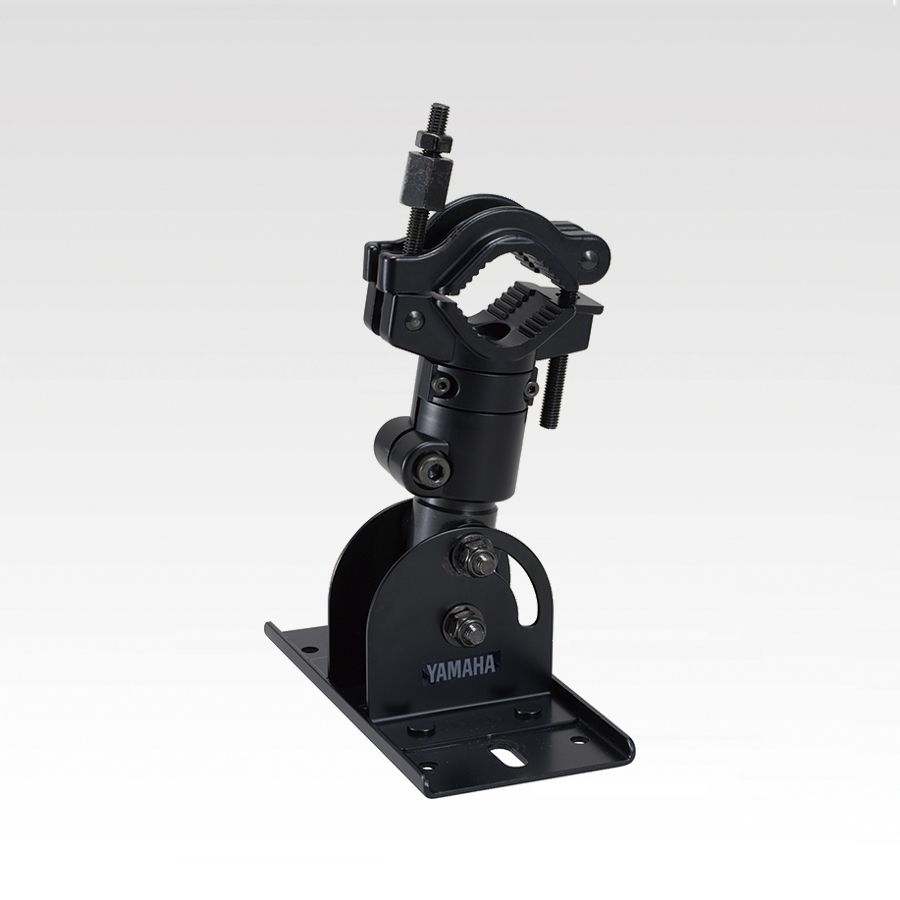

BBS251 配件

  • 净重:2.3kg; 5.1lbs
  • 承重:30kg; 66.2lbs
  • 适用音箱型号:IF2208, IF2108, IF2205, CBR15, CBR12,CBR10, DBR15, DBR12, DBR10, C112VA, HS8I, HS7I

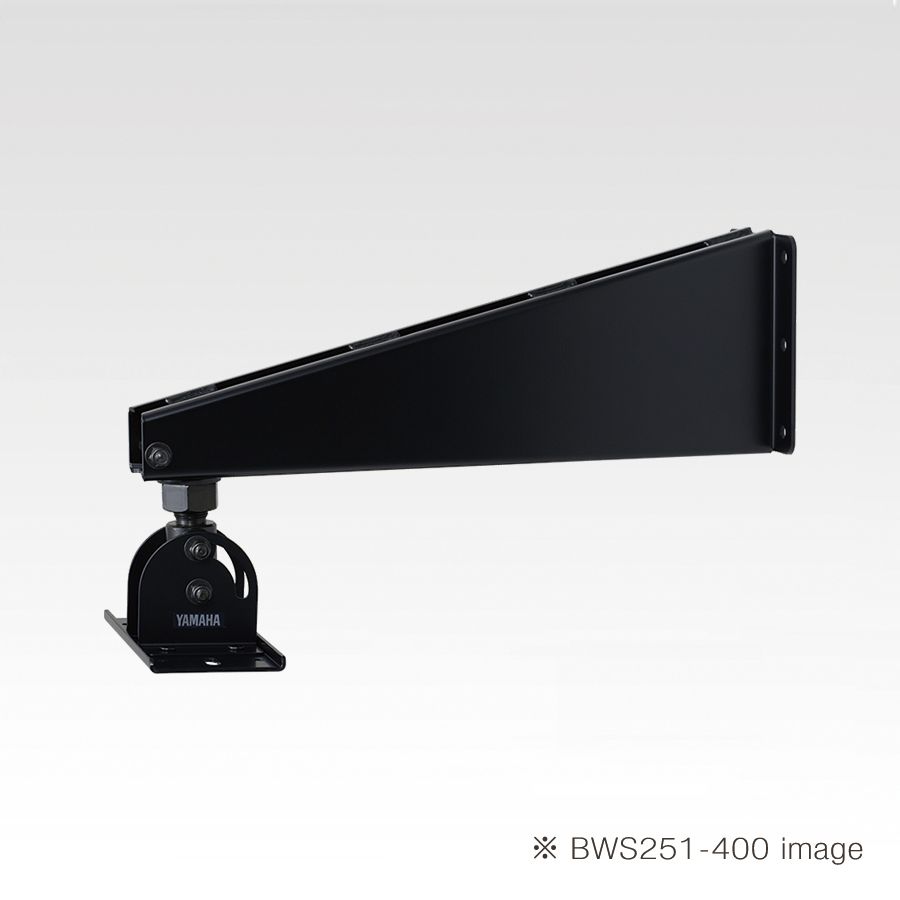

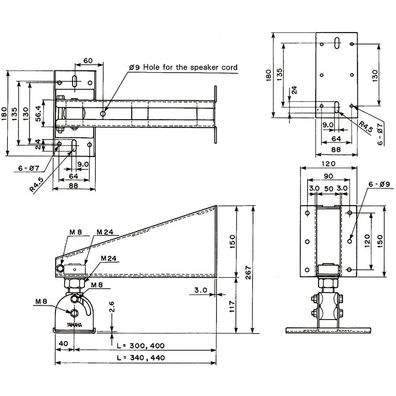

BWS251-300 配件

  • 净重: 4.4kg; 9.7lbs
  • 承重: 30kg; 66.2lbs
  • 适用音箱型号:IF2208, IF2108, IF2205, CBR15, CBR12,CBR10, DBR15, DBR12, DBR10, C112VA, HS8I, HS7I

BCS251 配件

  • 净重: 2.3kg; 5.1lbs
  • 承重: 30kg; 66.2lbs
  • 适用音箱型号: IF2208, IF2108, IF2205, CBR15, CBR12,CBR10, DBR15, DBR12, DBR10, C112VA, HS8I, HS7I

定制设计的音箱单元,宽广恒指向性号角以提供强大高解析度的声音

CBR系列

CBR 系列音箱配备了精挑细选和定制化设计的音箱单元,拥有一 个高灵敏度低音单元和一个2.5"(CBR15) 或2"(CBR10 和CBR12) 的精密压缩高音单元,确保即使在高输出电平下都能以低的失真提供持久不变的高品质声音。另外,新设计的宽广恒指向性号角可以将普通号角上常见的斜角度声散射音质的劣化程度降低到小,声音散射范围可以更接近矩形,使具备宽广频率范围的声音也能投射到覆盖区域的边缘处。

高频保护功能,高灵敏度低音单元,在任何输出电平下均保持可靠性能

您是否曾经因为将输出电平提高到超过音箱本身的承受能力而损坏过音箱? CBR 系列音箱采用了保护功能以限制针对高音单元的过载输入。这一具价值的电路保护功能可以使您无忧地使用音箱。同时,CBR 系列音箱还配备了一个高灵敏度低音单元,可以在任何输出电平下可靠提供清晰、精确的声音。

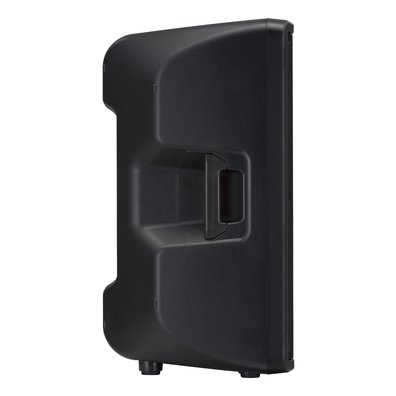

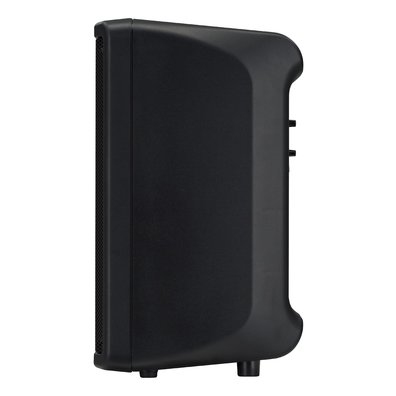

坚固且便携的外壳设计

CBR系列

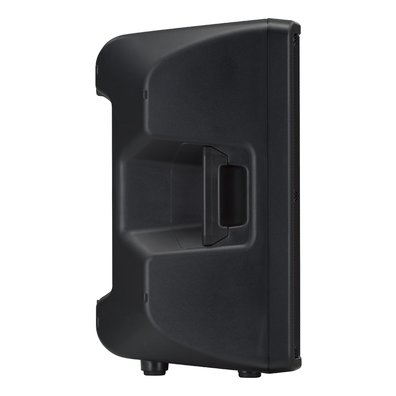

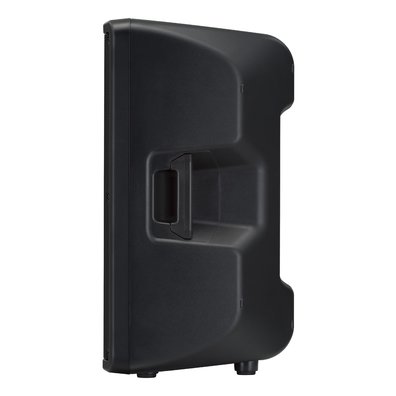

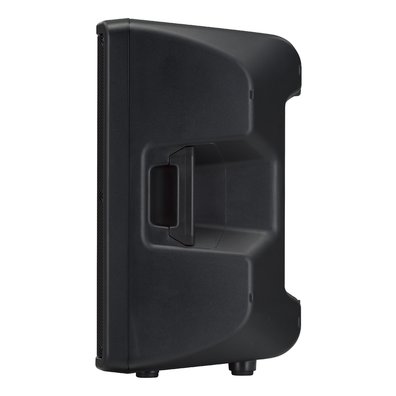

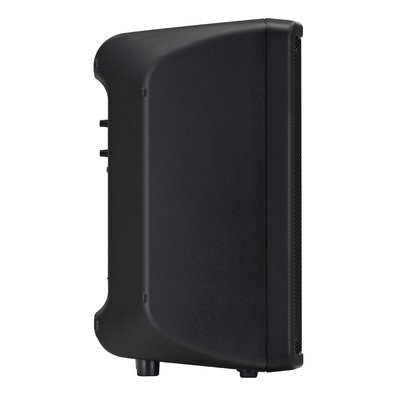

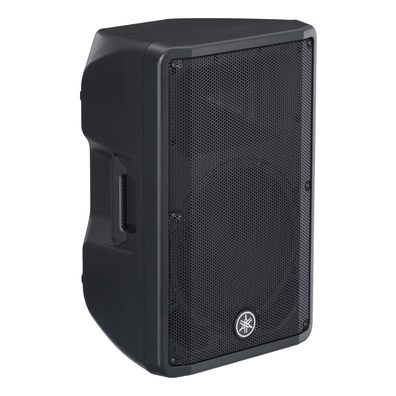

CBR 系列音箱拥有紧凑、坚固且轻便的塑料外壳,配以新设计 符合人体工学的把手,大程度地减轻设备运输和安装带来的负担。另外,所有CBR 系列音箱均配置了光滑的钢质网罩并无缝融合进安装美学中,确保重要的音箱部件远离环境带来的伤害。

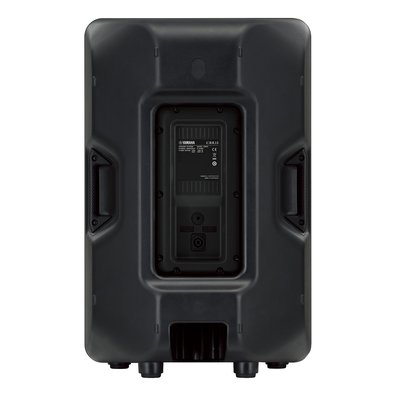

连接简单化

CBR系列

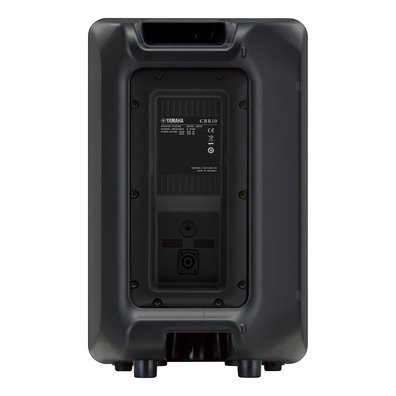

CBR 系列音箱配备了一个 speakON 插口和一个1/4" Phone 型插口,因此无论在个 人还是专业环境下都可以迅速便捷地连接音箱。

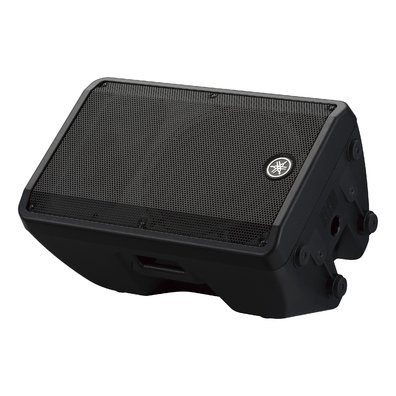

多用途化以满足各种应用场合

CBR系列

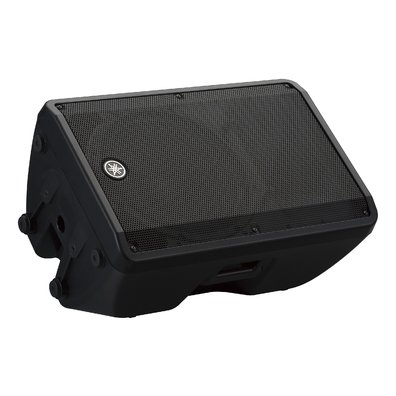

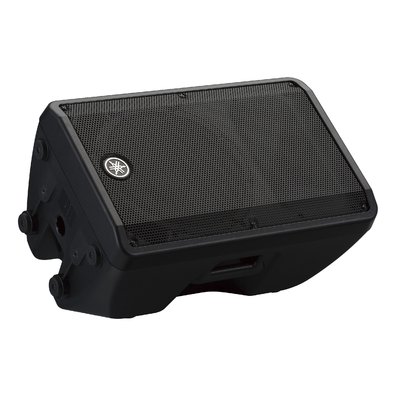

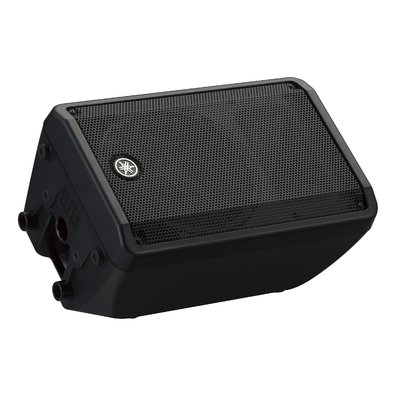

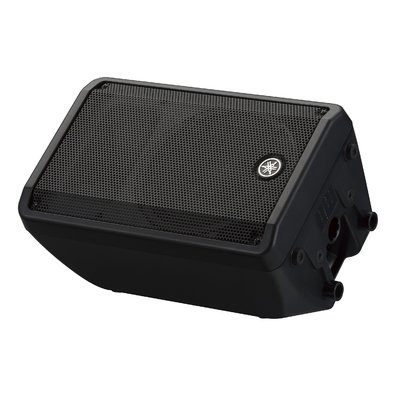

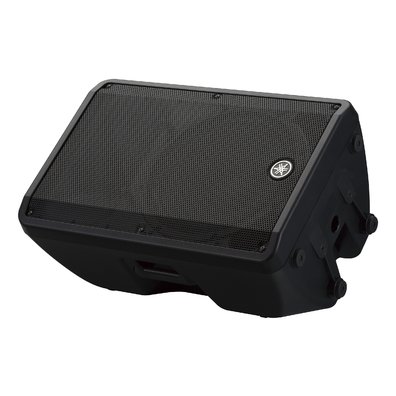

CBR 系列音箱配置了全面优化的50°楔形角,可以满足地面返听的使用需求。另外,CBR12 和CBR15 的对称形状可以使您简单地完成镜像模式的舞台监听设置,达到更精确的所谓“听 音甜点”。

满足安装需求的吊装孔

CBR系列

CBR 系列音箱配备了M8 吊装孔位,可以配合选购的音箱支 架或标准吊环螺栓进行吊装。

通用技术规格 CBR15 CBR12 CBR10
类型 两分频扬声器,低音反射式 两分频扬声器,低音反射式 两分频扬声器,低音反射式
频响范围(-10dB) 46 Hz - 20 kHz 48 Hz - 20 kHz 50 Hz - 20 kHz
投射角度 水平 90° 90° 90°
垂直 60° 60° 60°
单元 LF 15" 锥形单元,2.5" 音圈 12" 锥形单元,2" 音圈 10" 锥形单元,2" 音圈
HF 1.4" 音圈,压缩驱动单元 1.4" 音圈,压缩驱动单元 1" 音圈,压缩驱动单元
分频点 2.0 kHz 2.1 kHz 2.8 kHz
额定功率 噪声 250W 175W 175W
程序 500W 350W 350W
峰值 1000W 700W 700W
标称阻抗
SPL 灵敏度(1W, 1m) 96dB SPL 96dB SPL 94dB SPL
峰值 (计算) 126 dB SPL 125 dB SPL 123 dB SPL
连接头 1/4" Phone x 1, speakON NL4MP x 1 1/4" Phone x 1, speakON NL4MP x 1 1/4" Phone x 1, speakON NL4MP x 1
材质 塑料 塑料 塑料
颜色 黑色 黑色 黑色
把手 侧面x2 侧面x2 顶部x1
吊装孔 底部x2, 背部x1 (适用于M8 x 15mm 吊环螺栓) 底部x2, 背部x1 (适用于M8 x 15mm 吊环螺栓) 底部x2 ( 适用于M8 x 15mm 吊环螺栓)
支架插孔 35mm ( 底部 x 1) 35mm ( 底部 x 1) 35mm ( 底部 x 1)
外观尺寸 455mm (17.9") 376mm (14.8") 308mm (12.1")
700mm (27.6") 601mm (23.7") 493mm (19.4")
378mm (14.9") 348mm (13.7") 289mm (11.4")
净重 17.7 kg (39.0 lbs) 13.9 kg (30.6 lbs) 9.4 kg (20.7 lbs)
可选音箱支架 可选的扬声支架: BBS251, BCS251, BWS251-300, BWS251-400 可选的扬声支架: BBS251, BCS251, BWS251-300, BWS251-400 可选的扬声支架: BBS251, BCS251, BWS251-300, BWS251-400
