XMS系列 New

智能功放，专为可扩展性而设计

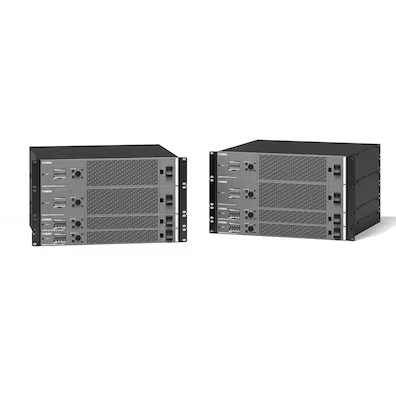

XMS 系列是一款专为固定安装音响系统设计的智能功放产品线，将灵活的功率分配功能与板载 DSP 技术相结合。该系列功放适用于从简单音频系统到复杂的多区域安装等各种应用场景，是雅马哈商用安装解决方案（CIS）生态系统的一部分，可与 DME 系列处理器配合使用，实现可扩展的系统设计。ProVisionaire Design 允许对功放参数进行详细配置，通过简化且高效的工作流程为音频系统设计提供广泛支持。XMS 系列提供八款机型，支持模拟或 Dante 输入、多种输出功率选项以及 4 通道或 8 通道配置，为系统设计师提供了根据具体需求灵活选择合适功放的灵活性。

XMS系列 新品

XMS系列

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

产品信息

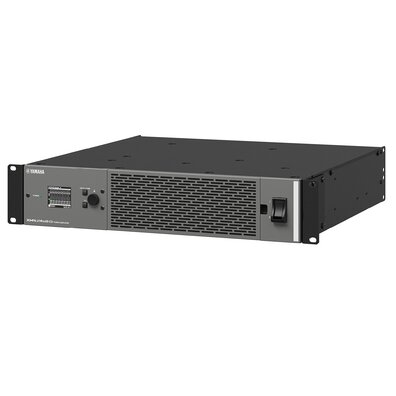

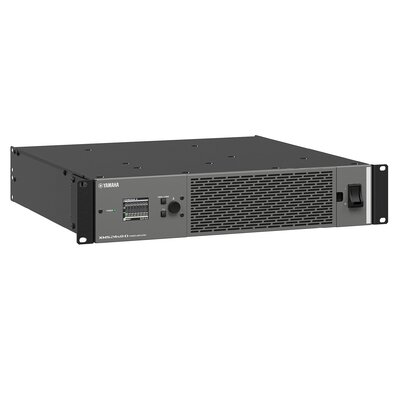

XMS24s8-D 多通道功放

XMS24s8-D

  • 2U机箱内集成8个通道，内置DSP和Dante
  • 每4个通道总输出功率为1200W
  • 功率共享时，在4Ω，8Ω负载下单通道最大输出功率为600W
  • Dante接口采样率最高可达96 kHz

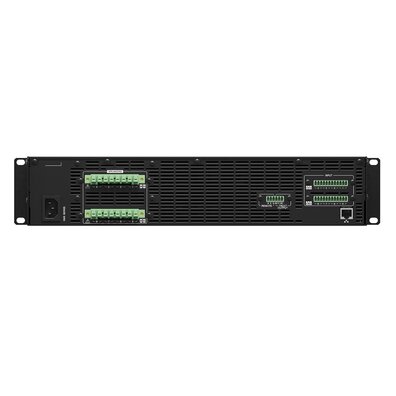

XMS24s8 多通道功放

XMS24s8

  • 2U机箱内集成8个通道，内置DSP
  • 每4个通道总输出功率为1200W
  • 功率共享时，在4Ω，8Ω负载下单通道最大输出功率为600W

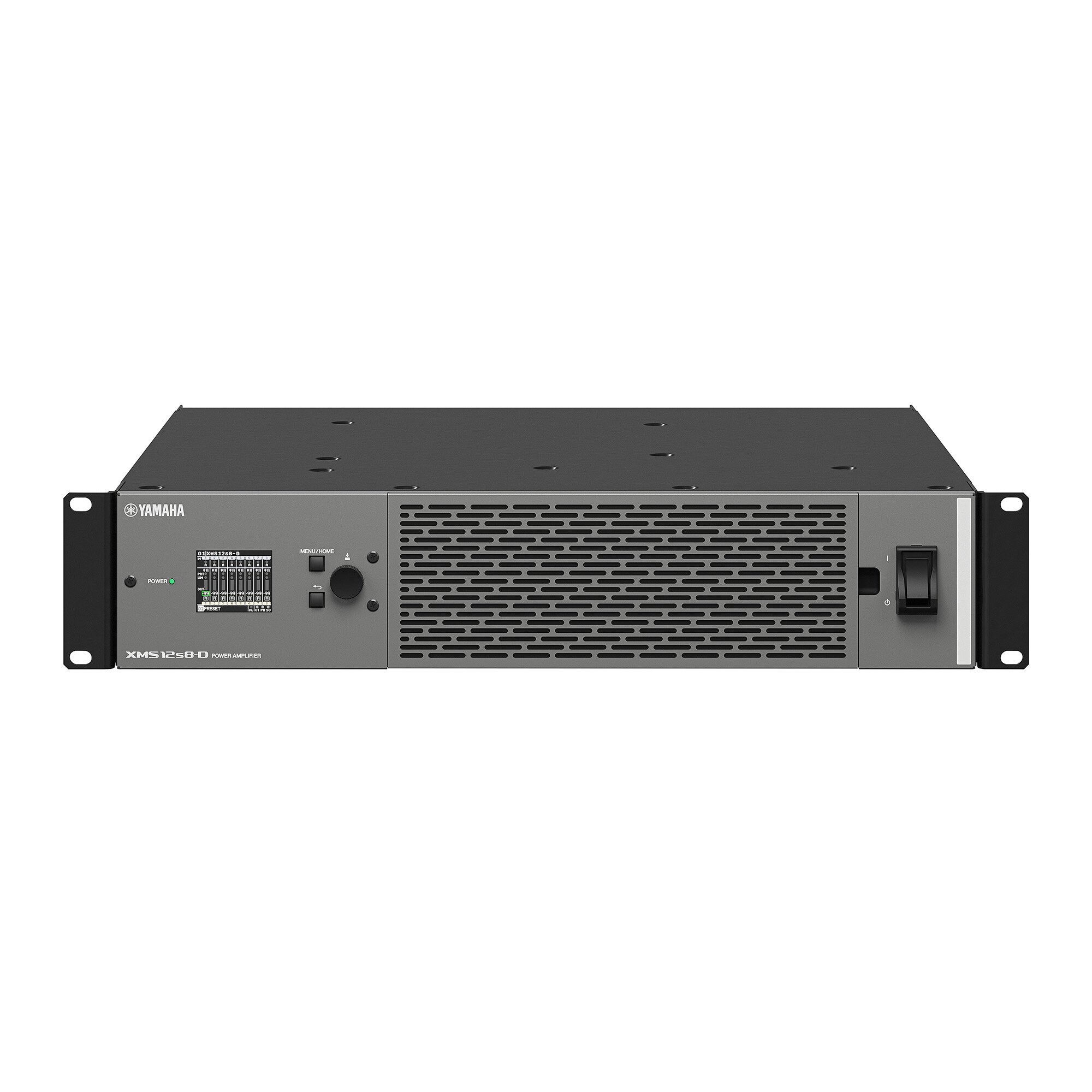

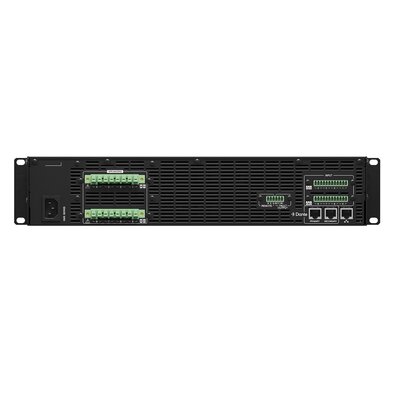

XMS12s8-D 多通道功放

XMS12s8-D

  • 2U机箱内集成8个通道，内置DSP和Dante
  • 每4个通道总输出功率为600W
  • 功率共享时，在4Ω，8Ω负载下每通道最大输出功率为300W
  • Dante接口采样率最高可达96 kHz

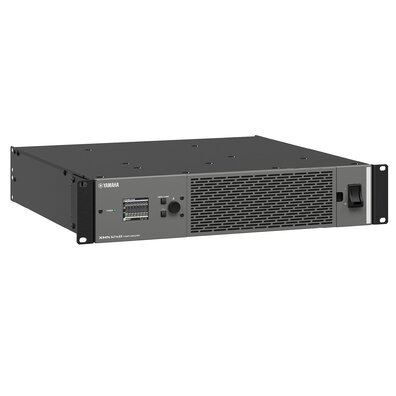

XMS12s8 多通道功放

XMS12s8

  • 2U机箱内集成8个通道，内置DSP
  • 每4个通道总输出功率为600W
  • 功率共享时，在4Ω，8Ω负载下每通道最大输出功率为300W

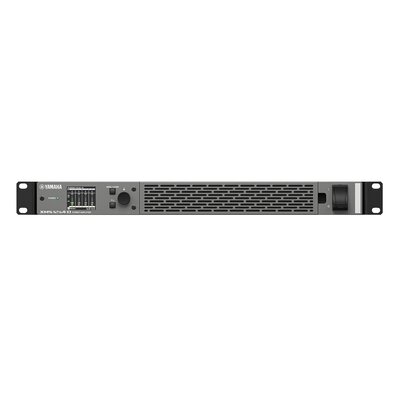

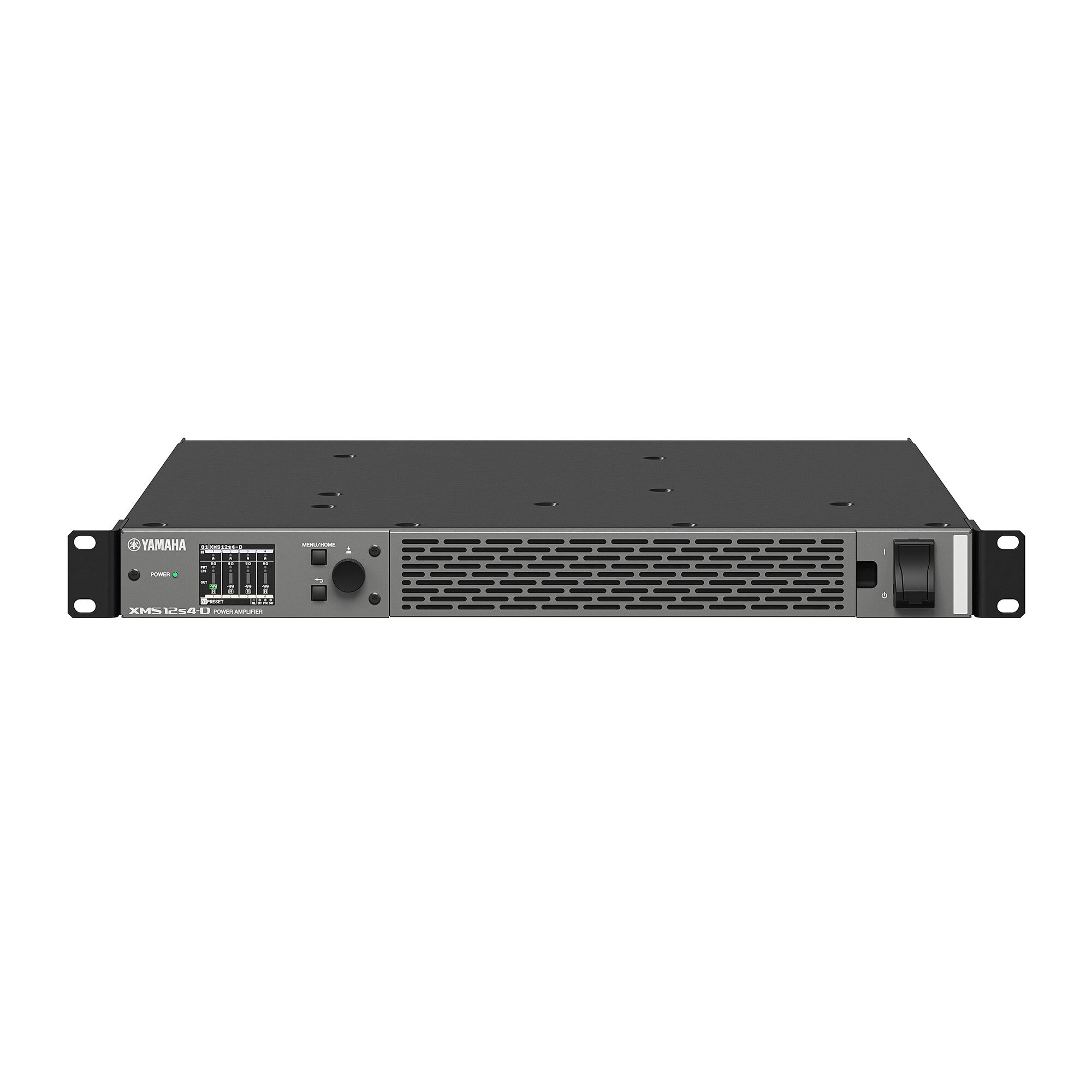

XMS12s4-D 多通道功放

XMS12s4-D

  • 1U机架空间内集成4个通道，内置DSP和Dante
  • 总输出功率1200W
  • 功率共享时，在4Ω，8Ω负载下每通道最大输出功率为600W
  • Dante接口采样率最高可达96 kHz

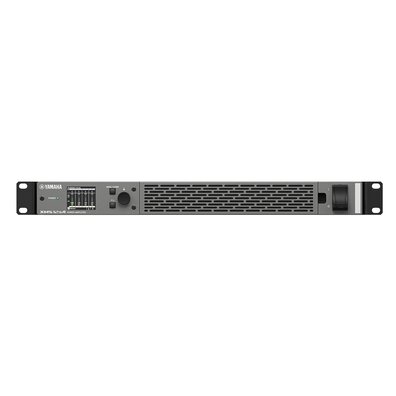

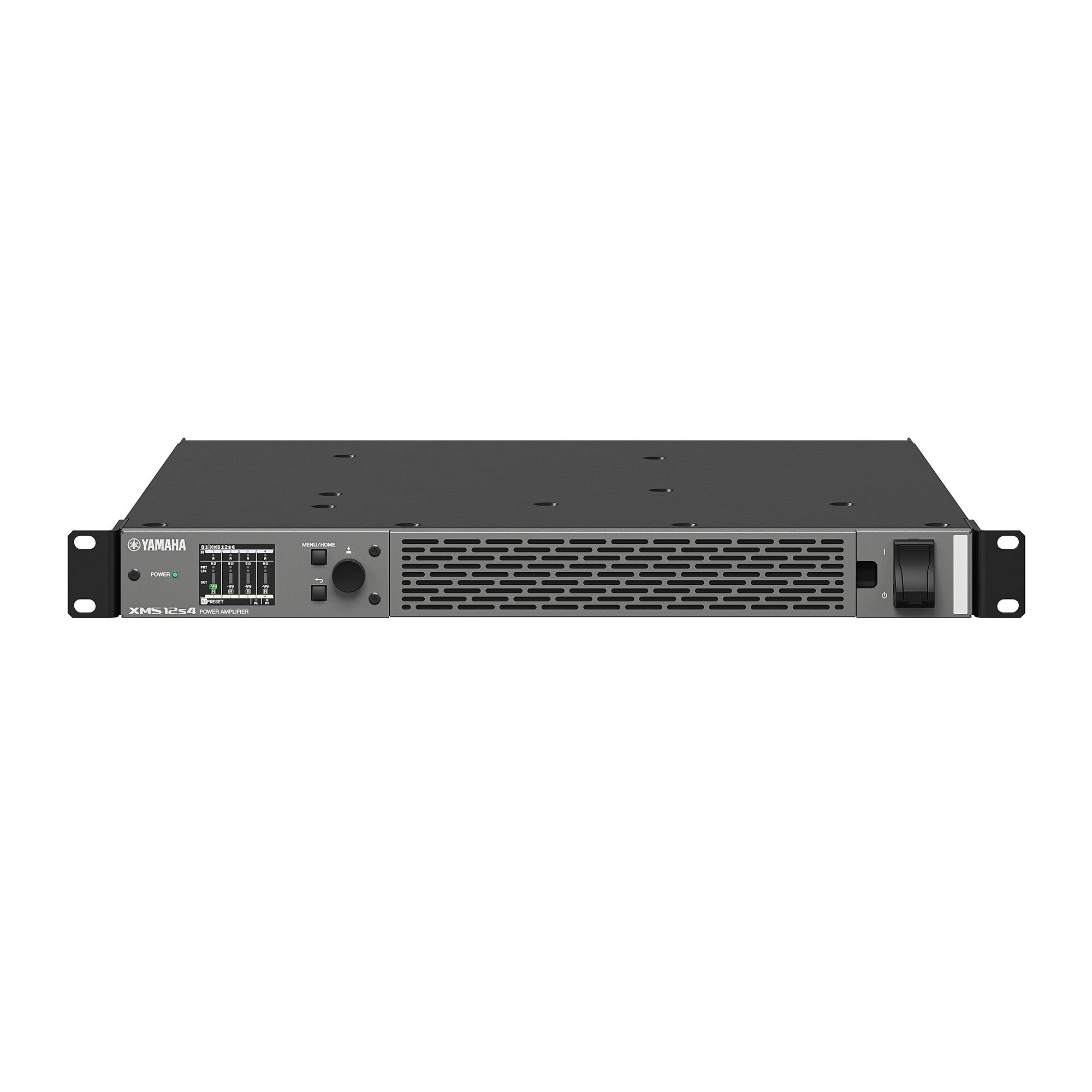

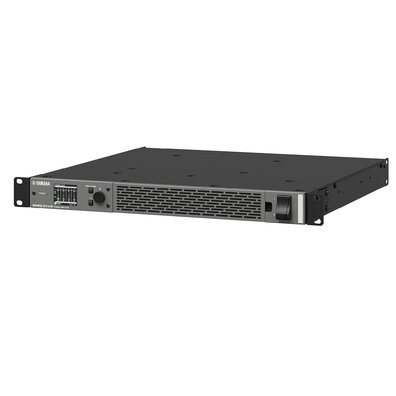

XMS12s4 多通道功放

XMS12s4

  • 1U机箱内集成4个通道，内置DSP
  • 总输出功率1200W
  • 功率共享时，在4Ω，8Ω负载下每通道最大输出功率为600W

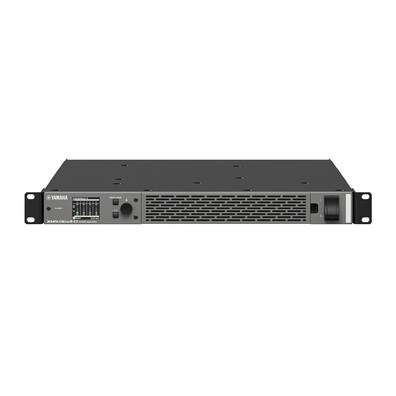

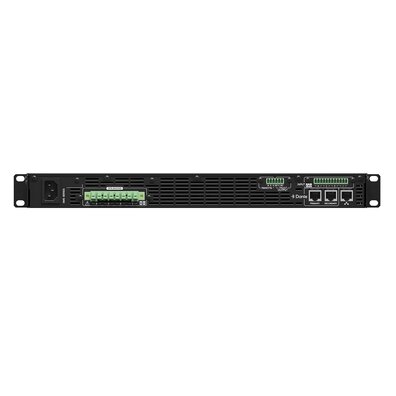

XMS06s4-D 多通道功放

XMS06s4-D

  • 1U机架空间内集成4个通道，内置DSP和Dante
  • 总输出功率600W
  • 功率共享时，在4Ω，8Ω负载下每通道最大输出功率为300W
  • Dante接口采样率最高可达96 kHz

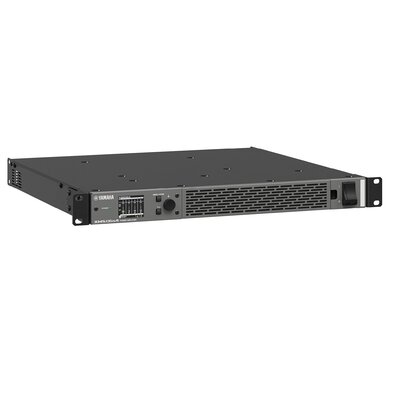

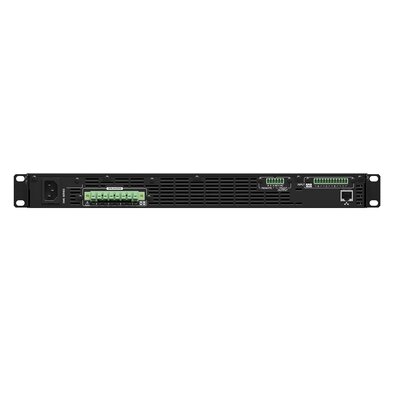

XMS06s4 多通道功放

XMS06s4

  • 1U机箱内集成4个通道，内置DSP
  • 总输出功率600W
  • 功率共享时，在4Ω，8Ω负载下每通道最大输出功率为300W

针对分布式音频系统优化的功率放大器

XMS 系列功放将功率共享与灵活的路由功能独特结合在一起，可在分布式音频系统中实现更高效的信号分配。功率可在由四个输出通道组成的组内共享，从而高效利用可用的功放资源。ProVisionaire Design 可根据所选的雅马哈扬声器自动配置功率共享，减少手动计算，并有助于确保每个输出通道获得适当的功率分配。此外，路由功能允许在每个四通道组内根据需要路由音频信号，从而轻松将同一音源分发至多个区域。

演示与分布式系统

  • Signal flow diagram where analog inputs enter a DME3 and is sent via Dante to an XMS12s4-D amplifier, driving speakers on 100V and 8-ohm lines.

背景音乐系统

  • Signal flow diagram where analog inputs enter an XMS06s4 amplifier, driving speakers on 100V and 8-ohm lines.

针对音质和可靠性进行调校的扬声器预设

XMS功放为雅马哈扬声器提供了专属预设，这些预设不仅包含均衡器设置，还集成了经过优化的限幅器设置，有助于防止因功率输出过高而造成的损坏。每个预设都经过精心调校，在音质与可靠性之间取得了平衡，既能确保性能稳定，又能长期保护扬声器。

从前面板中选择

  • Select from Front Panel

在 ProVisionaire Design 中选择

  • Select within ProVisionaire Design

使用 ProVisionaire 软件优化系统设计

Streamline system design with ProVisionaire software

雅马哈的 ProVisionaire Design 是一款基于 Windows 的应用程序，用于精确、高效地设置音频系统，在使用兼容的雅马哈产品时，可使系统设计更加简洁直观。该软件支持对 XMS 功放进行深入配置，还可与 DME5/DME3 处理器上的 Conductor 组件配合使用，轻松配置整个系统，从而帮助简化工作流程、加快设置速度并提高一致性。

前面板控制，确保现场操作顺畅

前面板控制，确保现场操作顺畅

简便的现场操作对于已安装音响系统的顺利调试和维护至关重要。XMS 系列功放配备全彩前面板 LCD 显示屏，安装人员无需电脑即可直接查看系统状态并调整关键参数，使设置、验证和调试过程顺畅无阻。一旦出现问题，液晶屏会显示警报信息，并附带一个二维码，扫描后可跳转至专门网站，该网站详细说明了所需的纠正措施。这一便于安装人员操作的界面有助于现场快速、高效地响应问题，简化故障排除流程，并有助于减少安装和维护期间的停机时间。

XMS24s8-D
XMS24s8
XMS12s8-D
XMS12s8
总输出功率 ch1 + ch2 + ch3 + ch4 = 1200 W, ch5 + ch6 + ch7 + ch8 = 1200 W ch1 + ch2 + ch3 + ch4 = 1200 W, ch5 + ch6 + ch7 + ch8 = 1200 W ch1 + ch2 + ch3 + ch4 = 600 W, ch5 + ch6 + ch7 + ch8 = 600 W ch1 + ch2 + ch3 + ch4 = 600 W, ch5 + ch6 + ch7 + ch8 = 600 W
每通道最大输出功率，1% THD+N，1kHz，20毫秒脉冲，20kHz低通滤波器 4Ω 模式 600 W/通道 600 W/通道 300 W/通道 300 W/通道
8Ω 模式 600 W/通道 600 W/通道 300 W/通道 300 W/通道
100V 模式（RL 66.7Ω） - - 150 W/通道 150 W/通道
100V 模式（RL 33.3Ω） 300 W/通道 300 W/通道 - -
70V 模式（RL 33.3Ω） - - 150 W/通道 150 W/通道
70V 模式（RL 16.7Ω） 300 W/通道 300 W/通道 - -
放大器类型 D类 D类 D类 D类
总谐波失真 ≦ 0.2%（20-20 kHz，低于额定功率3 dB，所有声道均受驱动，采用AUX0025和AES-17（20 kHz）测量滤波器） ≦ 0.2%（20-20 kHz，低于额定功率3 dB，所有声道均受驱动，采用AUX0025和AES-17（20 kHz）测量滤波器） ≦ 0.2%（20-20 kHz，低于额定功率3 dB，所有声道均受驱动，采用AUX0025和AES-17（20 kHz）测量滤波器） ≦ 0.2%（20-20 kHz，低于额定功率3 dB，所有声道均受驱动，采用AUX0025和AES-17（20 kHz）测量滤波器）
频率响应 ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz） ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz） ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz） ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz）
串扰 ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻） ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻） ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻） ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻）
信噪比 ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W） ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W） ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W） ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W）
输入灵敏度 +4 dBu +4 dBu +4 dBu +4 dBu
电压增益/灵敏度 4Ω 最大音量 32.0 dB 32.0 dB 29.0 dB 29.0 dB
8Ω 最大音量 35.0 dB 35.0 dB 32.0 dB 32.0 dB
Hi-Z 70V 模式，音量调至最大 35.2 dB 35.2 dB 35.2 dB 35.2 dB
Hi-Z 100V 模式，音量调至最大 38.2 dB 38.2 dB 38.2 dB 38.2 dB
保护电路 负载保护 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复） 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复） 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复） 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复）
放大器保护 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复） 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复） 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复） 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复）
电源保护 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭
冷却 4档变速风扇×2，气流从前向后吹 4档变速风扇×2，气流从前向后吹 4档变速风扇×2，气流从前向后吹 4档变速风扇×2，气流从前向后吹
最大输入电压 +24 dBu +24 dBu +24 dBu +24 dBu
输入阻抗 20 kΩ（平衡），10 kΩ（非平衡） 20 kΩ（平衡），10 kΩ（非平衡） 20 kΩ（平衡），10 kΩ（非平衡） 20 kΩ（平衡），10 kΩ（非平衡）
Dante 接口 采样频率 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz - 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz -
模数/数模转换器 AD: 32-bit, DA: 32-bit AD: 32-bit, DA: 32-bit AD: 32-bit, DA: 32-bit AD: 32-bit, DA: 32-bit
信号处理 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器
延迟 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz） 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz） 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz） 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz）
预设 雅马哈无源音箱的音箱预设 雅马哈无源音箱的音箱预设 雅马哈无源音箱的音箱预设 雅马哈无源音箱的音箱预设
I/O 接口 模拟输入 Euroblock 3.5 毫米，12 针×2 Euroblock 3.5 毫米，12 针×2 Euroblock 3.5 毫米，12 针×2 Euroblock 3.5 毫米，12 针×2
Dante RJ45 ×2（冗余/菊花链连接） - RJ45 ×2（冗余/菊花链连接） -
网络 RJ45 x1 RJ45 x1 RJ45 x1 RJ45 x1
故障断电/遥控（静音/睡眠） Euroblock 3.5 毫米，6 针 Euroblock 3.5 毫米，6 针 Euroblock 3.5 毫米，6 针 Euroblock 3.5 毫米，6 针
扬声器输出端口 Euroblock 7.62 毫米，8 针×2 Euroblock 7.62 毫米，8 针×2 Euroblock 7.62 毫米，8 针×2 Euroblock 7.62 毫米，8 针×2
AC AC inlet x1 AC inlet x1 AC inlet x1 AC inlet x1
电源要求 100 V-240 V 50 Hz / 60 Hz 100 V-240 V 50 Hz / 60 Hz 100 V-240 V 50 Hz / 60 Hz 100 V-240 V 50 Hz / 60 Hz
尺寸 宽 480 毫米（18.9 英寸） 480 毫米（18.9 英寸） 480 毫米（18.9 英寸） 480 毫米（18.9 英寸）
高 88 毫米（3.5 英寸） 88 毫米（3.5 英寸） 88 毫米（3.5 英寸） 88 毫米（3.5 英寸）
深 444 毫米（17.5 英寸） 444 毫米（17.5 英寸） 444 毫米（17.5 英寸） 444 毫米（17.5 英寸）
净重 10.4 kg (22.9 lbs) 10.4 kg (22.9 lbs) 10.4 kg (22.9 lbs) 10.4 kg (22.9 lbs)
附件 用户手册 x1、交流电源线（2.0 米）x1、铁氧体磁芯 x1、欧式接线端子：3.5 毫米，3 针 x10、欧式接线端子：7.62 毫米，8 针 x2、扎带 x11 用户手册 x1、交流电源线（2.0 米）x1、铁氧体磁芯 x1、欧式接线端子：3.5 毫米，3 针 x10、欧式接线端子：7.62 毫米，8 针 x2、扎带 x11 用户手册 x1、交流电源线（2.0 米）x1、铁氧体磁芯 x1、欧式接线端子：3.5 毫米，3 针 x10、欧式接线端子：7.62 毫米，8 针 x2、扎带 x11 用户手册 x1、交流电源线（2.0 米）x1、铁氧体磁芯 x1、欧式接线端子：3.5 毫米，3 针 x10、欧式接线端子：7.62 毫米，8 针 x2、扎带 x11
XMS12s4-D
XMS12s4
XMS06s4-D
XMS06s4
总输出功率 ch1 + ch2 + ch3 + ch4 = 1200 W ch1 + ch2 + ch3 + ch4 = 1200 W ch1 + ch2 + ch3 + ch4 = 600 W ch1 + ch2 + ch3 + ch4 = 600 W
每通道最大输出功率，1% THD+N，1kHz，20毫秒脉冲，20kHz低通滤波器 4Ω 模式 600 W/通道 600 W/通道 300 W/通道 300 W/通道
8Ω 模式 600 W/通道 600 W/通道 300 W/通道 300 W/通道
100V 模式（RL 66.7Ω） - - 150 W/通道 150 W/通道
100V 模式（RL 33.3Ω） 300 W/通道 300 W/通道 - -
70V 模式（RL 33.3Ω） - - 150 W/通道 150 W/通道
70V 模式（RL 16.7Ω） 300 W/通道 300 W/通道 - -
放大器类型 D类 D类 D类 D类
总谐波失真 ≦ 0.2%（20-20 kHz，低于额定功率 3 dB，所有声道均受驱动，采用 AUX0025 及 AES-17（20 kHz）测量滤波器） ≦ 0.2%（20-20 kHz，低于额定功率 3 dB，所有声道均受驱动，采用 AUX0025 及 AES-17（20 kHz）测量滤波器） ≦ 0.2%（20-20 kHz，低于额定功率 3 dB，所有声道均受驱动，采用 AUX0025 及 AES-17（20 kHz）测量滤波器） ≦ 0.2%（20-20 kHz，低于额定功率 3 dB，所有声道均受驱动，采用 AUX0025 及 AES-17（20 kHz）测量滤波器）
频率响应 ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz） ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz） ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz） ±1.0 dB @ 8 Ω，SE模式（20-20 kHz），-0.5/+1.5 dB @ 100 V模式（55-20 kHz），70 V模式（55-20 kHz）
串扰 ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻） ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻） ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻） ≦-60 dB（半功率，8 Ω，1 kHz，最大输入电平 150 Ω 并联电阻）
信噪比 ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W） ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W） ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W） ≧100 dB（A加权，8 Ω 模式，150 W 或 300 W 或 600 W）
输入灵敏度 +4 dBu +4 dBu +4 dBu +4 dBu
电压增益/灵敏度 4Ω 最大音量 32.0 dB 32.0 dB 29.0 dB 29.0 dB
8Ω 最大音量 35.0 dB 35.0 dB 32.0 dB 32.0 dB
Hi-Z 70V 模式，音量调至最大 35.2 dB 35.2 dB 35.2 dB 35.2 dB
Hi-Z 100V 模式，音量调至最大 38.2 dB 38.2 dB 38.2 dB 38.2 dB
保护电路 负载保护 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复） 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复） 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复） 电源开关开启/关闭：输出静音；直流故障：电源关闭（不会自动恢复）
放大器保护 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复） 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复） 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复） 过热：输出限制（自动恢复）→ 输出静音（自动恢复），过流：输出静音（自动恢复）
电源保护 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭 过热：输出限制器（自动恢复）→ 电源关闭，过压：电源关闭，过流：电源关闭
冷却 4档变速风扇×2，气流从前向后吹 4档变速风扇×2，气流从前向后吹 4档变速风扇×2，气流从前向后吹 4档变速风扇×2，气流从前向后吹
最大输入电压 +24 dBu +24 dBu +24 dBu +24 dBu
输入阻抗 20 kΩ（平衡），10 kΩ（非平衡） 20 kΩ（平衡），10 kΩ（非平衡） 20 kΩ（平衡），10 kΩ（非平衡） 20 kΩ（平衡），10 kΩ（非平衡）
Dante 接口 采样频率 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz - 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz -
模数/数模转换器 AD: 32-bit, DA: 32-bit AD: 32-bit, DA: 32-bit AD: 32-bit, DA: 32-bit AD: 32-bit, DA: 32-bit
信号处理 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器 4×4输入路由器，用户均衡器：8段，用户延时：约1000毫秒，扬声器处理器：分频器、PEQ（16段）、延时、峰值限制器、RMS限制器
延迟 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz） 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz） 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz） 模拟信号输入至扬声器：1.0 毫秒；Dante 信号输入至扬声器：2.1 毫秒（采样频率 fs=96 kHz）、2.2 毫秒（采样频率 fs=88.2 kHz）、3.2 毫秒（采样频率 fs=48 kHz）、3.4 毫秒（采样频率 fs=44.1 kHz）
预设 雅马哈无源音箱的音箱预设 雅马哈无源音箱的音箱预设 雅马哈无源音箱的音箱预设 雅马哈无源音箱的音箱预设
I/O 接口 模拟输入 欧式接线端子3.5 毫米, 12 针 x1 欧式接线端子3.5 毫米, 12 针 x1 欧式接线端子3.5 毫米, 12 针 x1 欧式接线端子3.5 毫米, 12 针 x1
Dante RJ45 ×2（冗余/菊花链连接） - RJ45 ×2（冗余/菊花链连接） -
网络 RJ45 x1 RJ45 x1 RJ45 x1 RJ45 x1
故障断电/遥控（静音/睡眠） Euroblock 3.5 毫米，6 针 Euroblock 3.5 毫米，6 针 Euroblock 3.5 毫米，6 针 Euroblock 3.5 毫米，6 针
扬声器输出端口 欧式接线端子7.62 毫米，8 针 × 1 欧式接线端子7.62 毫米，8 针 × 1 欧式接线端子7.62 毫米，8 针 × 1 欧式接线端子7.62 毫米，8 针 × 1
AC AC inlet x1 AC inlet x1 AC inlet x1 AC inlet x1
电源要求 100 V-240 V 50 Hz / 60 Hz 100 V-240 V 50 Hz / 60 Hz 100 V-240 V 50 Hz / 60 Hz 100 V-240 V 50 Hz / 60 Hz
尺寸 宽 480 毫米（18.9 英寸） 480 毫米（18.9 英寸） 480 毫米（18.9 英寸） 480 毫米（18.9 英寸）
高 44 毫米（1.8 英寸） 44 毫米（1.8 英寸） 44 毫米（1.8 英寸） 44 毫米（1.8 英寸）
深 444 毫米（17.5 英寸） 444 毫米（17.5 英寸） 444 毫米（17.5 英寸） 444 毫米（17.5 英寸）
净重 6.8 kg (15.0 lbs) 6.8 kg (15.0 lbs) 6.8 kg (15.0 lbs) 6.8 kg (15.0 lbs)
附件 用户手册 x1，交流电源线（2.0 米）x1，铁氧体磁芯 x1，欧式接线端子：3.5 毫米，3 针 x6，欧式接线端子：7.62 毫米，8 针 x1，扎带 x7 用户手册 x1，交流电源线（2.0 米）x1，铁氧体磁芯 x1，欧式接线端子：3.5 毫米，3 针 x6，欧式接线端子：7.62 毫米，8 针 x1，扎带 x7 用户手册 x1，交流电源线（2.0 米）x1，铁氧体磁芯 x1，欧式接线端子：3.5 毫米，3 针 x6，欧式接线端子：7.62 毫米，8 针 x1，扎带 x7 用户手册 x1，交流电源线（2.0 米）x1，铁氧体磁芯 x1，欧式接线端子：3.5 毫米，3 针 x6，欧式接线端子：7.62 毫米，8 针 x1，扎带 x7
