R 系列 (SLOT)

Dante网络再添丰富的Mini-YGDAI卡

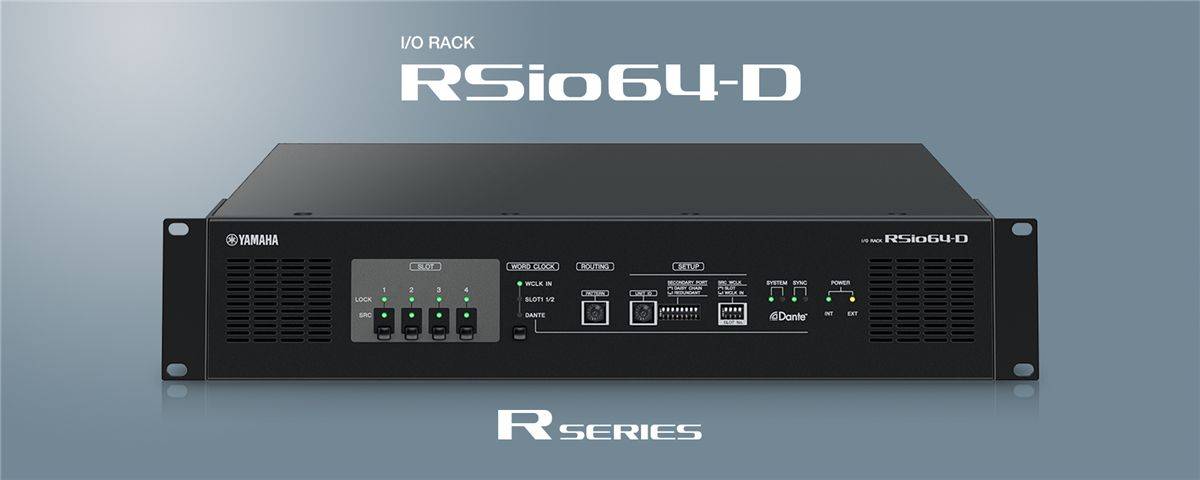

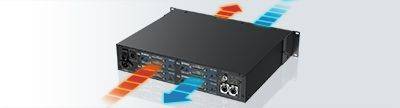

R系列的新成员RSio64-D音频介面接口箱,能够支持64路输入和64路输出间的Dante及Mini-YGDAI格式转换。同时它还能带来多功能的路由能力。4个Mini-YGDAI卡槽支持多种输入/输出格式,连接至Dante网络的处理功能可以支持现场扩声、广播、录音、音乐制作等多种应用。RSio64-D还支持在CL和QL系列数字调音台端的远程设置。

Compatibility cards

Processing Card MY8-LAKE, DUGAN-MY16, WSG-Y16 V2
Analog Cards MY8-ADDA96, MY8-AD96, MY8-AD24, MY4-AD, MY8-DA96, MY4-DA
Digital Cards MY16-AT, MY8-AT, MY16-AE, MY8-AE96S, MY8-AE96, MY8-AE, MY8-AEB, MY16-MD64, MY8-SDI-ED, MY8-SDI-D, MY16-TD, MY8-TD
Network Cards AVIOM16/O-Y1, AVIOM6416Y2, MY16-CII, DANTE-MY16-AUD2, MY16-ES64, AVY16-ES100, MY16-EX, YG2, YS2, RN.341.MY, RN.141.MY, Pivitec e16i/o-MY



R 系列 (SLOT)

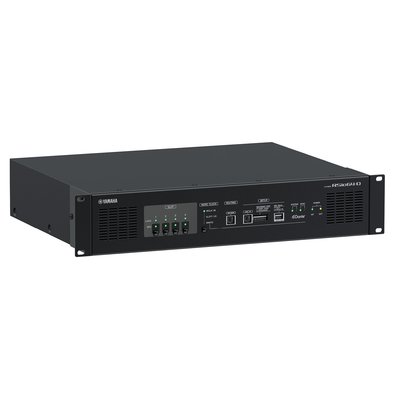

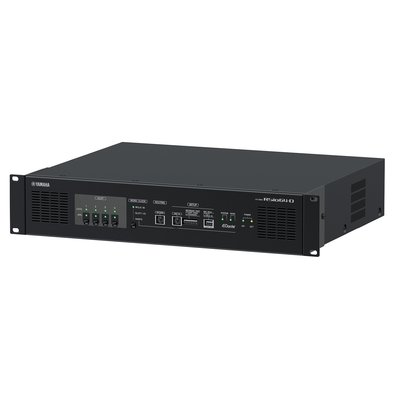

具备在Dante网络和Mini-YGDAI卡之间转化多达64路输入和64路输出的网络音频界面。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

Flexibility

Ready for a Wide Range of Applications

Mini-YGDAI卡带来了众多I/O和处理选择

RSio64-D能与超过30种Mini-YGDAI卡进行使用。除了支持能够处理AES/EBS或ADAT格式的I/O卡之外,它还能兼容处理卡,带来Lake处理或Dan Dugan自动混音等功能。

7种常用路由预设,包括Mini-YGDAI卡之间的路由

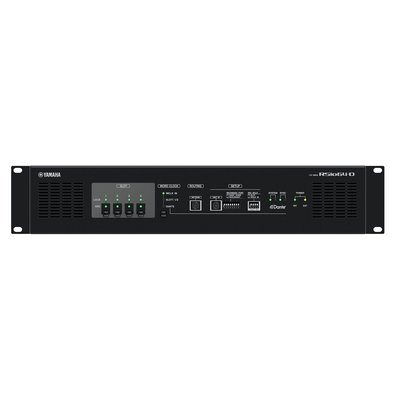

为了使RSio64-D作为格式转换器和路由器的使用更为方便和简单,我们为其内置了7种基本的路由模式,包括Mini-YGDAI卡之间的路由。前置面板上的旋钮开关支持直接选择一对一Dante/Mini-YGDAI路由,分支Mini-YGDAI/Mini-YGDAI路由和其他为广泛应用而设计的选项。另外还提供了一个可编程的用户设置。

Reliability

No interruptions

支持从R Remote V3或CL/QL系列数字调音台的矩阵跳线

>

当与R Remote应用程序或CL/QL系列数字调音台结合使用时,将支持矩阵跳线功能,从而能够根据需要设置更为复杂的路由。

全部4个Mini-YGDAI卡槽均支持采样率转换

字时钟同步已成为不同音频格式间互相影响时的不可避免的一个问题。每个Mini-YGDAI卡槽都包含了一个采样率转换器(SRC),这样,以不同字时钟运作的设备能够在不产生噪音或信号中断的情况下进行连接。

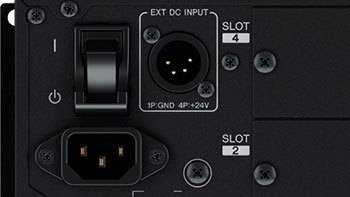

EXT DC INPUT支持电源冗余供电

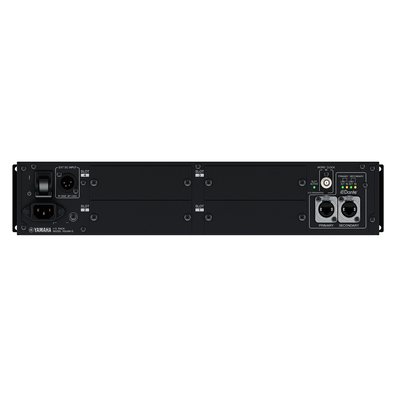

除了主AC IN接口外,一个外部的+24V DC电源能够连接至XLR-4-32类的EXT DC INPUT接口,作为主要内部电源的备份使用。朱AC输入同时还具有一个锁定插座(V-Lock),能够防止意外的断链。

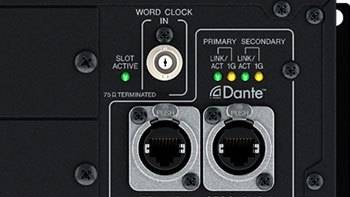

支持Dante冗余

RSio64-D还具有非凡的可靠性,能够为Dante主/从网络冗余提供全力支持,实现可信赖、无间断的机架设备。线缆的意外断开或网络切换失败将不会扰乱网络操作或中断音频信号。当某个部分不需要冗余时,主/从端口能够快速便捷地切换为菊花链连接。

通用技术规格 RSio64-D
采样率 外部 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 88.2kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 96kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)
SRC(采样率转换器) SRC 锁定范围:39.7 kHz – 101.7 kHz,采样率比例: 1:2.6 至 2.6:1
功率 100-240 V 50/60 Hz
功耗 60 W
外观尺寸 W 480mm
H 88mm
D 365mm
净重 6.1kg
包含附件 使用说明书、AC电源线
其他 操作温度范围: 0 - 40℃,存储温度范围:-20 - 60℃

支持Dante冗余

SLOT IN (MY8-AE96) 至 SLOT OUT (MY8-AE96) (@ fs=96 kHz,SRC off,内部路由) 小于0.2 ms
SLOT IN (MY8-AE96) 至 Rio3224-D AES OUT (@ fs=48 kHz,通过 Dante,SRC 关闭) (Dante 接收延迟设置为0.25 ms) 小于0.8 ms
SLOT IN (MY8-AE96) 至 Rio3224-D AES OUT (@ fs=96 kHz,通过 Dante,SRC 关闭 (Dante 接收延迟设置为 0.25 ms) 小于0.5 ms
SLOT IN (MY8-AE96) to Rio3224-D AES OUT (@ fs=96 kHz, 通过 Dante,SRC 打开,SLOT fs=48 kHz) (Dante 接收延迟设置为 0.25 ms) 小于1.1 ms

数字输入/输出特性

端口 格式 数据长度 电平 音频 连接口
主/从 Dante 24 bit 或 32 bit 1000 BASE-T 64 ch Input/64 ch Output@48 kHz
32 ch Input/32 ch Output@96 kHz
etherCON CAT5e

控制输入/输出特性

端口 格式 电平 连接口
WORD CLOCK IN - TTL/75 Ω 端口 BNC

外部DC输入特性

端口 格式 电平 连接口
EXT DC INPUT *1 - - XLR-4-32 type *2

*1: 功率: +24V±2V, 3A
*2: 1pin=GND, 2pin=NC, 3pin=NC, 4pin=+24V
