R 系列 (MADI)

安静低调,功能非凡

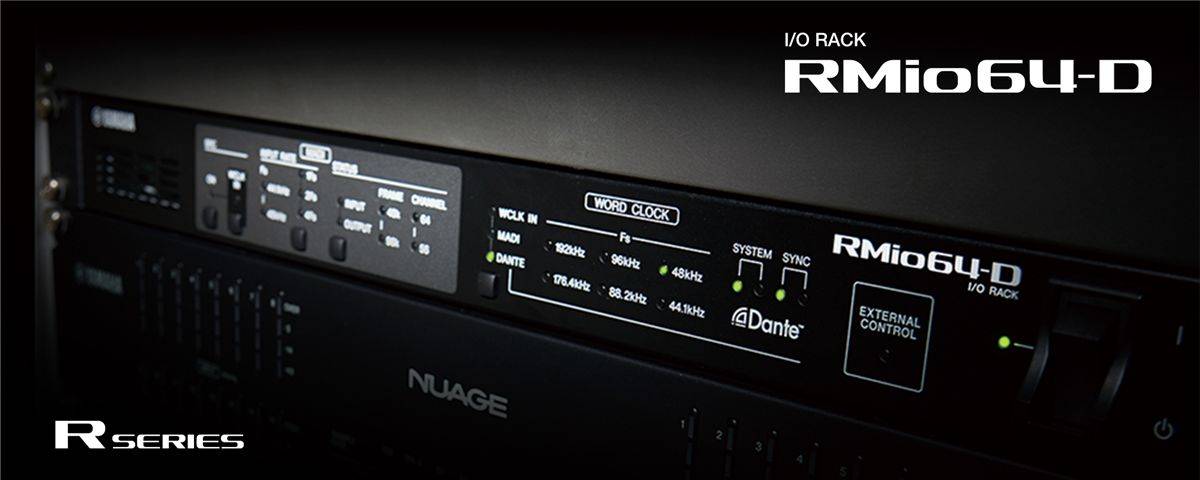

理想的音频接口及转换设备应该是低调朴素的。这个原则与雅马哈完整还原原声的理念保持一致。在数字信号层面,声音的传递在格式转换时绝不能有所改变,同时任何额外的噪音都是不被允许的。表现力也不应该过于依赖使用者的专业知识或技术。它与其他设备的连接应该是简便的,不受到实际距离的限制,并且能灵活地处理问题。RMio64-D Dante/MADI机架接口箱来了。它广泛支持各种转播和现场应用环境,它拥有非凡的灵活度,且不会妨碍您的任何工作进程。




R 系列 (MADI)

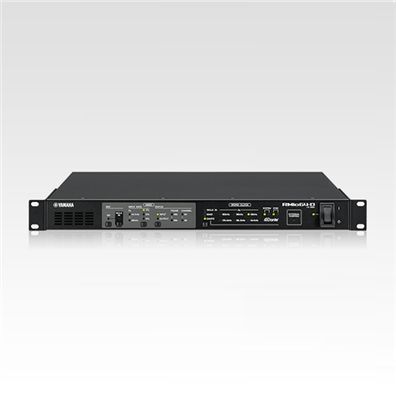

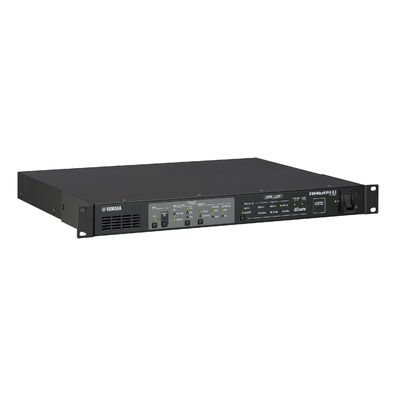

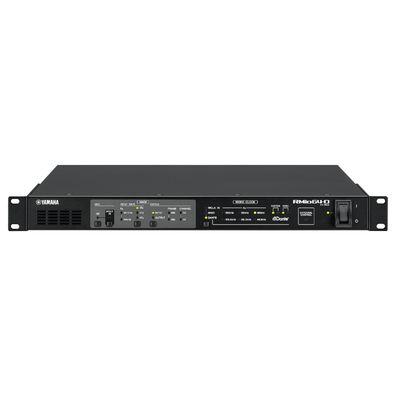

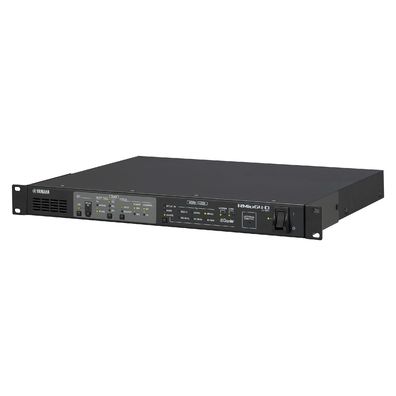

具备Dante/MADI 双向转换及传输能力的 I/O 机架接口箱。该设备灵活强大,支持各种广播与现场应用场合。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

流畅高效的连接格式

字时钟同步常常成为连接不同音频格式时的问题,但RMio64-D机架中内置了输入输出采样率转换器(SRC),您可以简便地连接设备,并且无须担心会有噪音或丢失信号。

稳定基础架构中的Dante冗余量

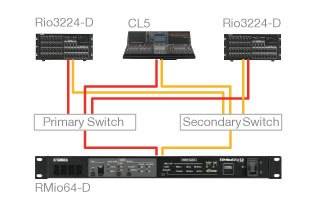

在商业用途中,我们需要不惜代价地避免音频的中断。Dante接口的特点是利用主从端口进行冗余连接,从而大化加强系统的可靠性。如果某根线缆突然被拔出或是一台网络交换机出现故障,系统也将继续运行,保证音频的持续性。此外,Dante的双接口也可作为简单的菊花链接口使用(菊花链链接方式不含冗余。)

通过两种线缆获得MADI冗余量

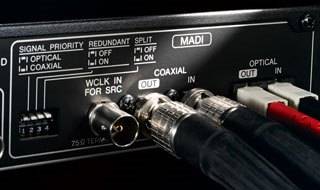

除了Dante网络的冗余,用户还可以通过光纤(OPTICAL)和同轴(COAXIAL)线缆获取冗余的MADI连接,即使主输入信号断开,系统也将自动跳转到第二个连接口。光纤线缆是长距离传输的理想选择。

双MADI连接口提供的不仅仅是格式转换

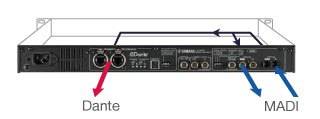

两套MADI接口不仅为Dante和MADI格式之间的简单转换提供了便捷,同时,您可以通过光纤输入获取MADI信号,再通过同轴输出发送该MADI信号。因此,当您将MADI信号转换成Dante信号时,这一MADI信号可以同时被传送至另一个MADI设备中。RMio64-D机架接口箱的一大优点是诸如此类的灵活性。

CL、QL和RMio64-D:紧密结合并且支持Nuage系统

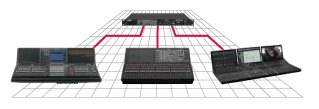

RMio64-D加载,Dante跳线和SRC设置均可以在CL或QL数字调音台的触摸屏上进行远程控制(可在日后的升〜版本中实现)。RMio64-D机架其本身是一个出色的表演者,同时可以作为Nuage系统的一部分,它可以提供直接监听录音功能,VST系统精确同步并且可以通过Nuage Workgroup Manager系统管理软件远程控制。

用一台 RMio64-D 为OB van转播车提供MADI馈送

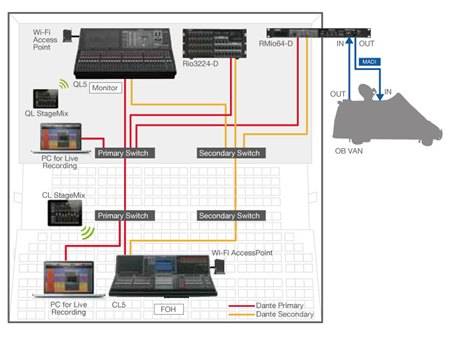

该现场转播系统包含了1台主扩声CL调音台以及1台舞台端的QL调音台。舞台端的QL调音台除了用于监听混音,还可以通过其端对端功能化身成为与R系列接口箱相同能力的I/O 设备,从而减少系统的体量和复杂度。RMio64-D 将系统的Dante信号转换为MADI信号并传输至外场的OB van转播车。RMio64-D还内建了采样率转换功能,从而可以有效解决字时钟同步的问题。

通用技术规格 RMio64-D
采样率 内部 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±50ppm) / 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±50ppm) / 88.2kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±50ppm) / 96kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±50ppm) / 176.4kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±50ppm) / 192kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±50ppm)
外部 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 88.2kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 96kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 176.4kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 192kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)
MADI 通道 & 格式 fs=44.1kHz/48kHz:MADI 单声道 fs 44.1/48k frame, 56/64 channels / fs=88.2kHz/96kHz:MADI 双声道 fs 44.1/48k frame, 28/32 channels / MADI 双声道 fs 88.2/96k frame, 28/32 channels / fs=176.4kHz/192kHz:MADI 四声道 fs 44.1/48k frame, 14/16 channels
SRC (采样率转换器) SRC 锁定范围:38.59kHz – 216kHz / 采样率比例:6:1
功耗单位(单位w 和 Hz) 美国/加拿大: 120V 60Hz, 日本: 100V 50/60Hz, 中国: 110-240V 50/60Hz, 韩国: 220V 60Hz, 其他: 110-240V 50/60Hz
功耗(单位 w) 25W
外观尺寸 W 480mm (18 7/8in)
H 44mm (1 3/4in)
D 374mm (14 3/4in)
净重 4.7kg (10.4lb)
温度范围 操作温度范围(0·40℃),存放温度范围(-20·60℃)
包含附件 使用说明书 AC电源线

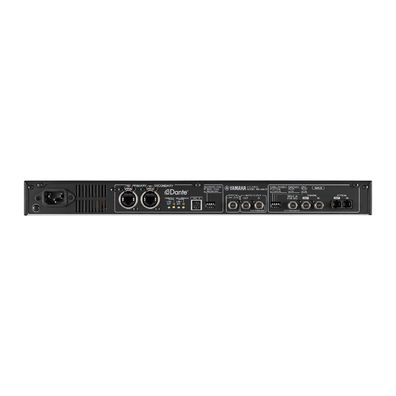

数字输入/输出特性

端子 格式 数据长度 电平 连接口
主/从 Dante 24-bit 1000Base-T etherCON x 2
端子 格式 数据长度 电平 连接口
MADI IN 1 - 64 AES
10-2008
(MADI)
24-bit ECL BNC 插口
-31 – -14dBm SC  插口
MADI OUT 1 - 64 ECL BNC 插口
-20 – -14dBm SC 插口

控制 I/O 特性

端子 电平 连接口
WORD CLOCK IN TTL/75Ωterminated BNC 插口
IN for SRC TTL/75Ωterminated BNC 插口
OUT TTL/75Ω BNC 插口
系统连接输出 1.0±0.2Vp-p/75Ω* BNC 插口

*AES-3id
