Tio1608-D

即接即用的 Dante网络 舞台接口箱解决方案

Tio1608-D是一个带有Dante网络的I/O机架,具有16个话筒/线路输入和8个线路输出。Tio机架和TF系列调音台一样,具备相同的可调用D-PRE™前置话放,传递出非常自然、带有音乐性的声音。与TF系列调音台结合后,通过快速便捷的设置,多可将3个Tio机架单元连接组合使用。
*需要选购 NY64-D卡。

通过Dante实现灵活的系统扩展

Dante网络音频协议不仅被用于TF系列调音台中,还被用于其他雅马哈数字调音台如CL/QL系列。将这些I/O机架和各种调音台结合起来使用可显著提升系统设计的灵活性。用户可通过“Dante Controller”软件实现跳线,“R Remote”软件可用来控制Remote HA。在未来的定期固件更新中,Tio1608-D不仅能够通过TF调音台控制音频跳线和遥控话放,还能连接 CL/QL系列调音台完成这些功能的控制。请注意Tio1608-D机架的遥控话放仅可通过主端口进行使用。(无法通过第二端口安装)。




Tio1608-D

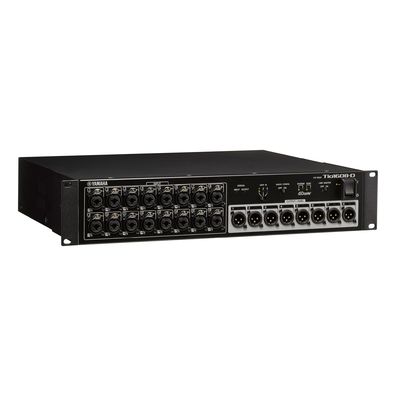

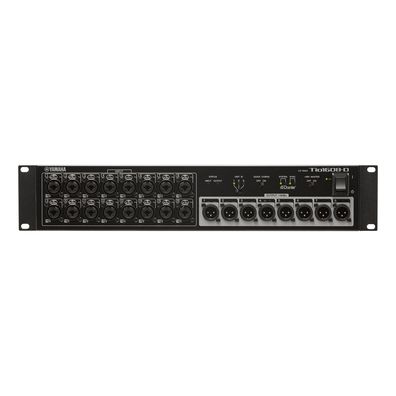

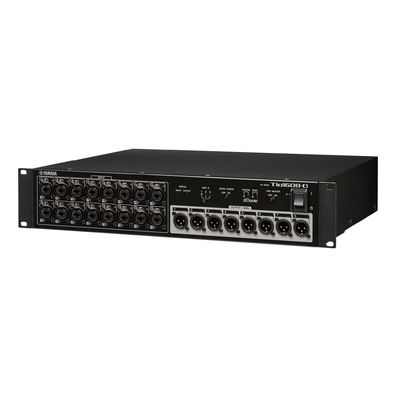

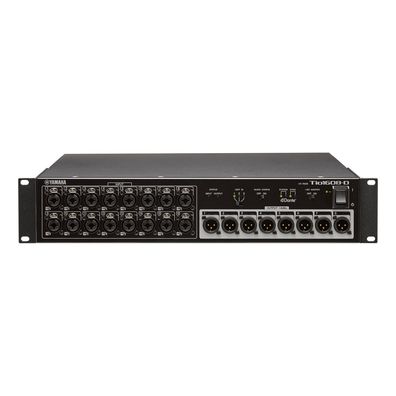

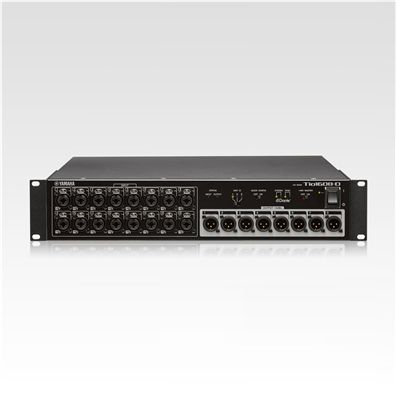

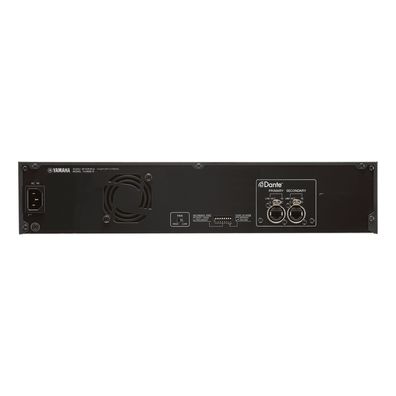

Tio1608-D是一台拥有16路 Mic/line 输入和8路输出的Dante网络音频接口。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

多可连接3台数字舞台接口箱系统

Tio1608-D

如果用户想继续扩展TF系列强大的输入/输出能力,现在通过可选购NY64-D扩展卡和Tio1608-D I/O机架,至多能将系统单元数扩展至3个。使用菊花式连接将后台的主控台与舞台上的Tio1608-D I/O机架连接,所使用的轻质CAT5e Ethernet线缆支持低延迟、高质量的声音传输,从而使传输远离时间的消耗和体积庞大的模拟线缆的设置。

高可靠性Dante网络音频协议

Tio1608-D

Dante凭借其的低抖动、低延迟和高采样精度,被扩声领域的厂家和专家们广泛使用。即使您对IT网络一无所知,您也可以使用Tio1608-D轻松配置出高性能的Dante Stagebox系统。得益于Dante网络协议的灵活性,TF系列数字调音台可被连接至一系列支持Dante网络的设备,如R系列I/O机架等。

快速便捷的QUICK CONFIG模式

Tio1608-D

通过在Tio1608-D机架上执行QUICK CONFIG模式,诸如网络设置和音频跳线等所有连接设置将被自动完成,实现便捷的系统配置。在确认TF调音台和Tio机架的QUICK CONFIG模式已打开后,为各个Tio1608-D机架设置简单的UNIT ID(单元ID),然后使用菊花式连接方式连接TF调音台和Tio机架。打开电源后,您可以开始使用了!

简单灵活的输入选择

Tio1608-D

一旦基本配置完成后,您可以轻松分配输入以大程度适应您的系统设置。通过使用ALL INPUT功能,用户可以将所有输入直接分配至Tio机架、TF调音台或PC/Mac设备。用户还可以改变每个输入,从多个位置接收信号,因此用户可以高效地使用所有输入。

可调出D-PRE前置话放

Tio1608-D

Tio1608-D机架继承了我们在开发TF系列调音台时所追求的自然与音乐的敏锐感。我们对机械结构、电路板布局、供电、接地和零部件选择都一丝不苟,精益求精,在开发的每一个阶段都进行了严苛的性能和试听测试。Tio1608-D机架带有与TF系列中相同的可调出D-PRE前置话放,通过整套系统为您带来持续自然、充满音乐性的声音。

通过Tio1608-D 扩展系统

Tio1608-D

Tio1608-D可以帮助您将TF数字混音系统快速扩展至40输入/24输出。采用即插即用的设定方式。只需要连接Cat5e网线,选择设备ID,然后系统就绪。通过Cat5e还可以实现远程话放控制功能。StageMix软件则可以从场馆、舞台以及观众等各种位置无线操控调音台。

Tio1608-D
采样率 外部 44.1kHz 或 48kHz
总谐波失真 小于 0.1% +4dBu@20Hz-20kHz into 600Ω,增益=+66dB /小于 0.05% +4dBU@20Hz-20kHz into 600Ω,增益=-6dB,输入至输出,Fs=44.1kHz, 48kHz *使用 -18dB/倍频程滤波器 @80kHz测量
频率响应 +0.5,-1.5dB 20Hz-20kHz, 参考标称输出电平 @1kHz, 输入至输出, Fs=44.1kHz 或 48kHz
动态范围 108 dB,输入至输出,增益 =-6dB / 112 dB,DA转换器
嗡音和噪声 大输入噪音 -128dBu, 增益=+66dB *使用A-加权滤波器测量
剩余输入噪音 -88dBu, ST master off *使用A-加权滤波器测量
串扰 -100dB,相邻输入/输出通道,输入增益 = -6dB *M使用 -30dB/倍频程滤波器 @22kHz测量
散热 100-240V,50/60Hz,43.5kcal/h
电源要求 100-240V, 50/60Hz
功耗 50W
Dimensions W 480mm (18-7/8")
H 88mm (3-4/8")
D 364mm (14-3/8")
净重 5.7kg (12.6lbs)
所含配件 使用说明书,电源线(2.5米),橡胶塞(4)
其他 温度范围:操作温度范围:0 - 40℃,存储温度范围:-20 - 60℃

Tio1608-D/Rio 技术参数对比

Tio1608-D Rio3224-D Rio1608-D Ri8-D Ro8-D
设计理念 源于雅马哈Natural Sound 的概念
等级 D-PRE 继承了PM系列的优异音质 -
采样率 44.1/48kHz 44.1/48/88.2/96kHz
状态指示灯 +48V Sig, Peak, +48V Sig
增益补偿 不支持 支持 -
CL/QL调音台的话放控制冗余 不支持(仅Primary) 支持 -
R Remote 软件控制 支持
单个系统中可同时使用遥控话放功能的最大数量 最多3台 最多8台 -
AD8HR模式(从M7CL以及LS9进行话放控制) 不支持 支持 -
模拟输入 16 32 16 8 0
模拟输入接口类型 Combo Jack XLR-3-31 Type -
模拟输出 8 16 8 0 8
AES/EBU 输出 0 8 (4ST) 0 0 0
AC端口类型 常规 V-Lock 型
高度 2U 5U 3U 1U 1U

模拟输入特性

输入端口 增益 输入阻抗 标称应用 输入电平 接口 平衡 / 非平衡
灵敏度 *1 标称 失真前大
INPUT 1-16 +66dB 7.5kΩ 50-600Ω 话筒 & 600Ω 线路 -82dBu (61.6μV) -62dBu (0.616mV) -42dBu (6.16mV) 耳机/话筒接口 (XLR-3-31 类 *2 或TRS耳机 *3) 平衡式
-6dB +10dBu (245mV) +10dBu (2.45V) +30dBu (24.5V)

在这些参数中,0dBu = 0.775Vrms。
+48V DC(幻象电源)可通过单个软件控制开关被用于INPUT XLR类接口。
*1.灵敏度是当设备设于大增益时(所有衰减器和电平控制于大的位置),低可产生+4dBu (1.23V)输出或是标称输出电平所需要的低电平。
*2. 1:地,2:热,3:冷
*3. Tip:热, Ring:冷,Sleeve:地

模拟输出特性

输出端口 实际来源阻抗 标称应用 输出电平 接口 平衡 / 非平衡
标称 失真前大
OUTPUT 1-8 75Ω 600Ω 线路 +4dBu (1.23V) +24dBu (12.3V) XLR-3-32 类 *1 平衡式

在这些参数中,0dBu = 0.775Vrms。
*1. 1:地,2:热,3:冷

数字输入&输出特性

端口 格式 数据长度 电平 音频 接口
主 / 次 Dante 24bit 或 32bit 1000Base-T 16ch(Tio1608-D至其他设备)
8ch(其他设备至Tio1608-D)
etherCON Cat5e
