SB168-ES

EtherSound 兼容技术的16进/8出Stagebox设备

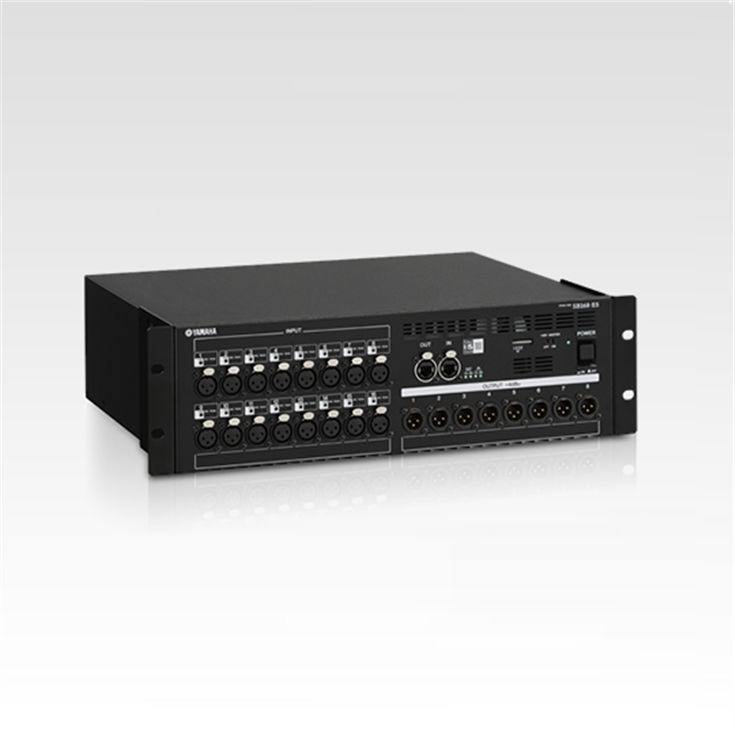

SB168-ES是一台实惠的3U尺寸stage box设备,它应用了EtherSound 技术来传输数字音频信号。 将它连接到PM5D、LS9或 M7CL等适当的一体化数字控制台时,SB168-ES 可以为现场声用途提供强大的支持。 16通道音乐化的遥控模拟输入—每个通道都带有独立的前置放大器 — 结合8通道的模拟输出口,使多台设备能按顺序链接在一起同时使用。 SB168-ES还可以作为方便的EtherSound设备使用 — 模拟输入输出盒。 相比于传统的模拟控制台+ 模拟话筒信号线缆,SB168-ES的抗噪性摆脱了必须使用短线缆才能提高音质的方式 进一步讲,SB168-ES易于安装设置,使设备安装阶段的人力、物力、时间、成本的需求都大大缩减。




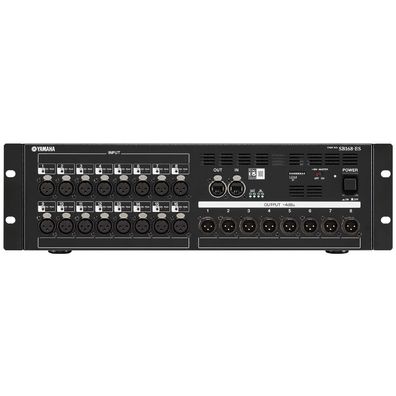

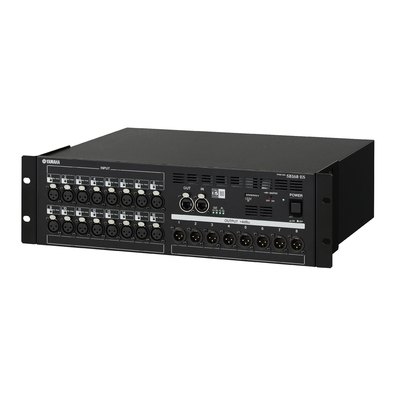

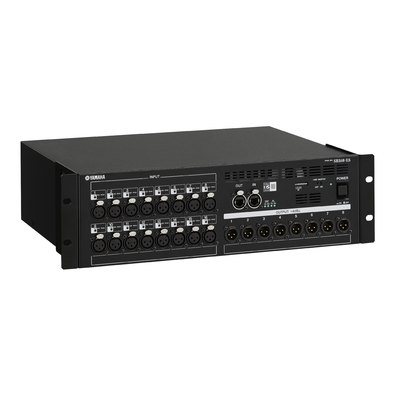

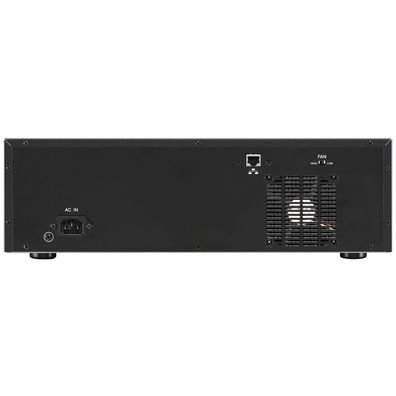

SB168-ES

16进/8出 舞台接口箱。采用EtherSound™传输协议,适用于连接M7CL、LS9数字调音台。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

数字声出色的传输能力

数据的传输一般采用CAT5e 线缆,它能够携带无压缩的 24-bit / 48 kHz 或 44.1 kHz规格的高品质声音进行长距离传输,长约100 米*。 您甚至可以从控制台启用SB168-ES 话放的遥控功能来调整话筒的增益电平,以匹配特定的声音场景。 这个功能可以将话放的声音质量成倍提高,在现场演出应用中体现了巨大的优势。 * 根据所用线缆的类型。

使用EtherSound传输数字声

SB168-ES 采用了的EtherSound 技术。 当前专业音响领域中的数字音频信号传输协议中,EtherSound 以其较低的latency和高质量的双向多通道传输能力得到业界的高度认同,,同时使用的是廉价的CAT5e线缆。 EtherSound允许将数字音频信号和控制信号整合在一起,应用在SB168-ES的话放遥控操作或+48V 功能上。 您可以通过MY16-ES64 和 MY16- EX mini-YGDAI扩展卡以菊型链方式连接到雅马哈数字控制台,从舞台到控制室,安装和调试的方便性显而易见 。 由于SB168-ES可兼容于一般 EtherSound设备, 您还可以用 AuviTran的AVS-ESMonitor控制它的参数。

雅马哈的可靠性

近年来,数字音频传输系统迅速发展。 SB168-ES的设计意图是作为扩展设备与雅马哈数字控制台一起使用,实现高性能和低成本。 它的每一路输入端口还包括 +48V、信号和峰值指示灯,提供了出色的总体监控能力。

输出 SB168-ES
I/O 话筒输入 16 (Remote HA) 带 HPF
幻像供电 +48V DC; ON/OFF: 每通道
AD转换器 24bit; 128 次过采样
线路输出 8
DA转换器 24bit; 128 次过采样
数字 I/O 2x EtherSound
一般技术规格 SB168-ES
采样率 内部 48kHz
外部 48kHz (-10% +2.5%)
总谐波失真 低于 0.05% (20Hz-20kHz)
频率响应 0 +0.5 -1.5dB 20Hz-20kHz
动态范围 AD+DA: 108dB
嗡音和噪声电平 平均输入噪音 -128dBu
残余输出噪声 -80dBu
串扰 -80dB
供电要求 AC100-240V 50/60Hz
功耗 65W
外观尺寸 480mm; 18-7/8in
132mm; 5-3/16in (3U) 142mm; 5-9/16in (包括橡胶脚垫)
359.7mm; 14-3/16in
净重 8kg; 17.6lbs
附件 使用说明书 AC电源线

模拟输入特性

输入端 增益 当前负荷阻抗 用于标称 输入电平 接口
标称 削波前的大值
INPUT 1-16 -62dB 3 kΩ 50-600Ω Mic &
600Ω 线路
-62dBu (0.616mV) -42dBu (6.16mV) XLR-3-31 型(平衡式)
+10dB +10dBu (2.45V) +30dBu (24.5V)

模拟输出特性

输出端 当前负荷阻抗 用于标称 大输出电平(可选) Output Level 接口
标称 削波前的大值
输出 1-8 75Ω 600Ω 线路 +24dB (默认) +4dBu (1.23V) +24dBu (12.3V) XLR-3-32 型(平衡式)
+18dB -2dBu (616mV) +18dBu (6.16V)

数字 I/O特性

端口 格式 数据长度 电平 接口
IN EtherSound 24bit 100BASE-TX etherCON CAT5
OUT

控制 I/O特性

端子 格式 电平 接口
NETWORK IEE802.3 10BASE-T / 100BASE-TX RJ-45

* 规格和外观如有变更,恕不另行通知。
* 所有商标和注册商标归属其所有者。
