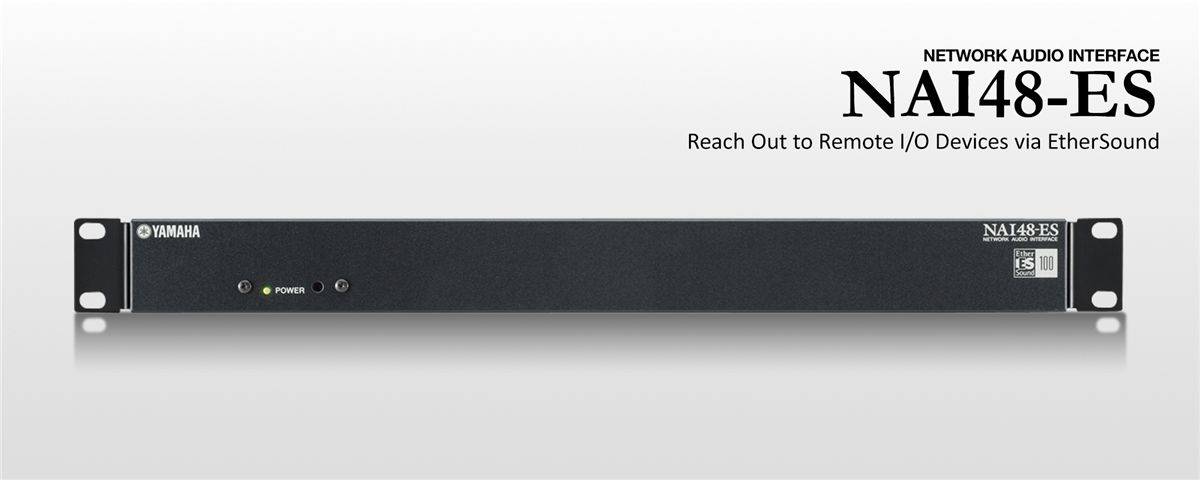

NAI48-ES

48通道的多处理能力

NAI48-ES是一个使用EtherSound网络协议的数字音频网络接口。 诸如雅马哈PM5D, M7CL或 LS9等的数字混音控制台可以应用NIA48-ES在舞台上或在其它任意地方的远程遥控模拟输入或输出接口能力连接到 AD8HR 的8通道话放/AD转换器或DA824 DA转换器。 这种类型的系统消除了普通模拟调音台加多线缆类型安装方案中无法避免的噪音问题,大地减少了话筒线缆的长度,从而提高了音质。 控制台和"stage box"设备之间的布线非常快速、简便。

* 48通道的数字音频都通过一根 Cat-5 Ethernet线缆的

* EtherSound™ 能力实现网络传输

* 最终还原出毫无折中的雅马哈品质、兼容性和稳定性。

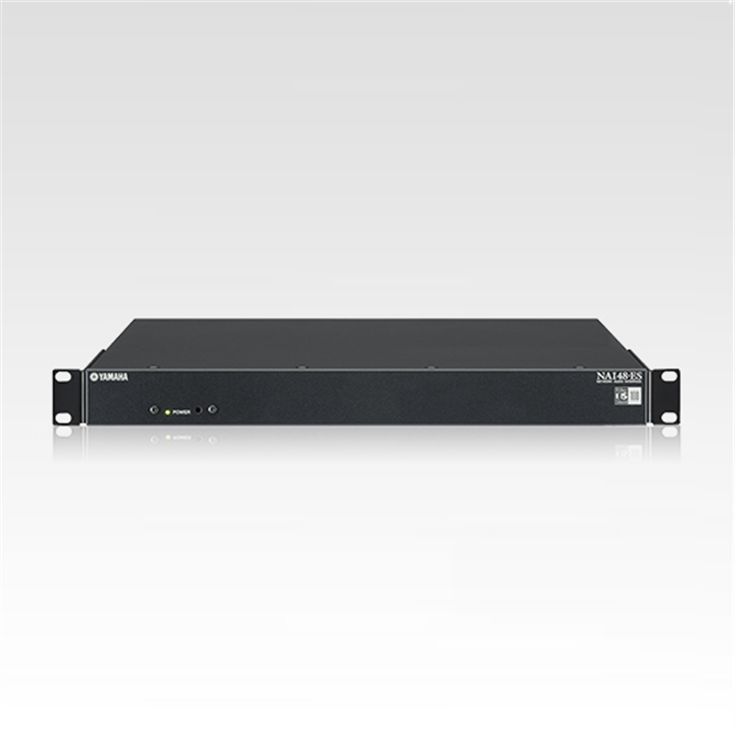

NAI48-ES

48通道支持AES/EBU以及EtherSound™传输协议的音频信号网络接口。使用设置快捷简便。

  • 可通过一根CAT5e网线以高达96kHz的采样率在数字音频设备间同时传输48通道音频信号。
  • 有效降低了模拟线缆长距离传输时的噪声问题,提升了系统音质。

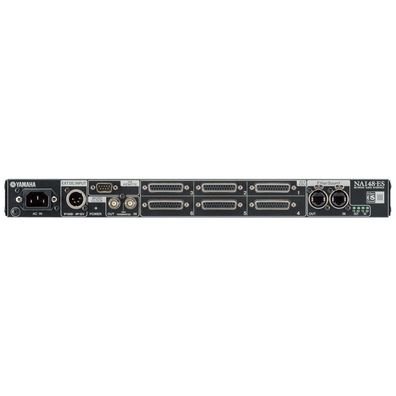

  • 通过25针D-sub接口提供48个AES/EBU 输入以及 48个AES/EBU输出。
  • 可使用外部冗余供电。
  • 使用标准的以太网络,网络设定方便快捷。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

小型外观,实用的功能

MLA8采用了节省空间的1U设计,前面板提供了26 dB衰减、可调节的44 dB增益消减和80 Hz高通滤波器,同时每通道都带有幻象电源开关。 连接雅马哈数字调音台、DME64N/24N 数字混音引擎或其它先进的数字音频器材时,MLA8可以提供简单直接的数字信号控制,为各种应用提供大量的补充功能。

方便的彩色标识控制界面

以一套通用规格控制雅马哈调音台的颜色标识。 MLA8用绿色表示信号和高通滤波器,红色代表峰值,灰色代表衰减。 MLA8在整合了其它雅马哈产品所形成的系统中,可以提供直观有效的工作环境。

Euroblock 和 D-sub 25-针接口

音频输入采用了XLR接口,还可以通过 D-sub 25-针接口或Euroblock接口进行输出连接。 这种接口配置在以后的安装中会发挥巨大优势。 D-sub 25针接口兼容 MY8-AD96 8通道 Mini-YGDAI A/D扩展卡,提供了与雅马哈数字混音台的方便的连接能力。

一般技术规格 NAI48-ES
采样率 外部 44.1/48kHz (±2.5%) 88.2/96kHz (±2.5%)
供电要求 AC100-240V 50/60Hz
功耗 12W
外观尺寸 480mm; 18-7/8in
44mm; 1-3/4in (1U)
150mm; 5-7/8
净重 2.6kg; 5.7lbs
附件 使用说明书 AC电源线

NAI48-ES Leaflet

Name 中文 English
NAI48-ES Owner's Manual [1015KB] [1015KB]
Name English English
CAD Data (NAI48-ES) [236KB]
Data Sheet (NAI48-ES) [1.2MB]
