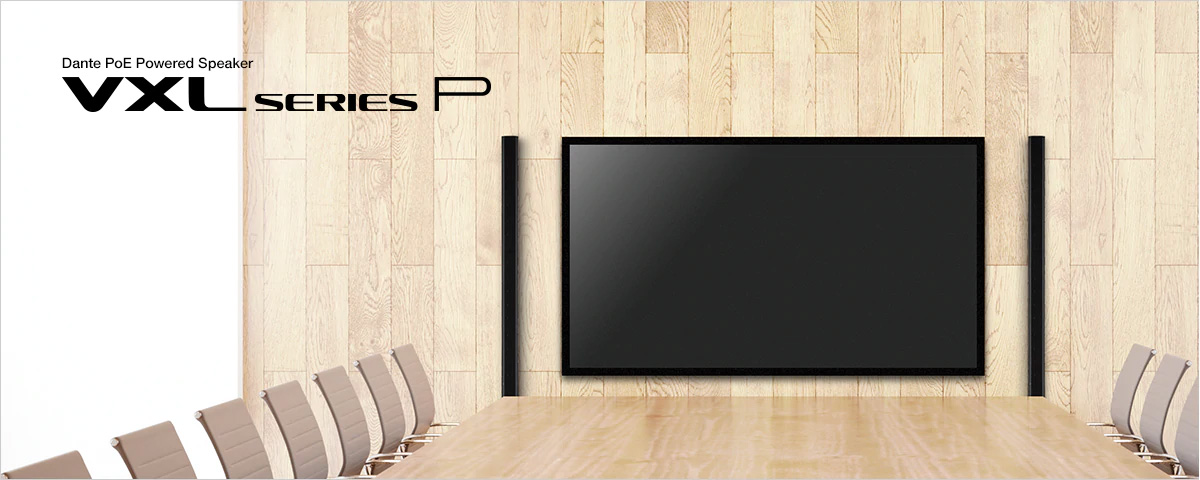

VXL 系列 "P model"

Dante PoE供电扬声器系统

VXL1B-16P和VXL1W-16P支持Dante音频网络,并采用纤薄的线阵配置,非常适合需要语音清晰度、同时对空间有诸多限制,并需要功能和设计感的的会议室(尺寸范围为12米×10米)。通过Dante网络分配音频,PoE电源*由兼容PoE的L2交换机供电,扬声器系统可以构建为一个网络,从而有效地利用现有的IT基础装置。通过局域网线路进行简单布线,安装简单,无需功率放大器,有助于提高使安装灵活性,让您能够构建一个优雅的音响系统,不会与会议室的设计产生干扰。

* 使用符合IEEE802.3at标准的PoE电源设备时,最大扬声器输出为15W;使用符合IEEE802.3af标准的PoE电源设备时,最大扬声器输出为6W。




VXL 系列 "P model"

VXL1B-16P和VXL1W-16P支持Dante音频网络,并采用纤薄的线阵配置,非常适合需要语音清晰度、同时对空间有诸多限制,并需要功能和设计感的的会议室。

所示颜色和饰面可能与实际产品不同。某些型号可能在某些地区无售。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

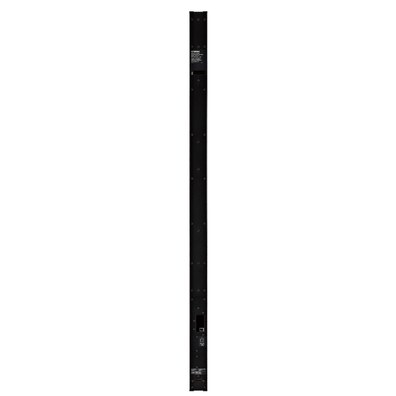

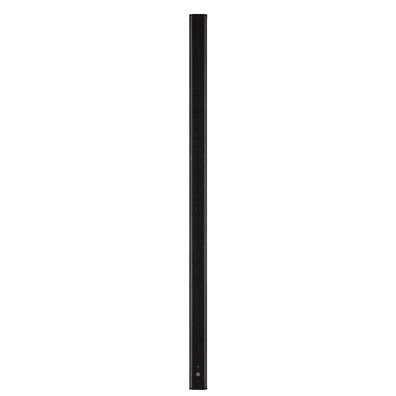

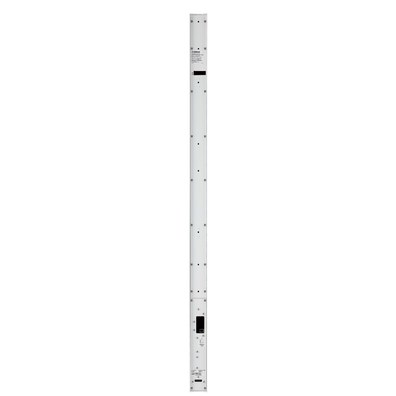

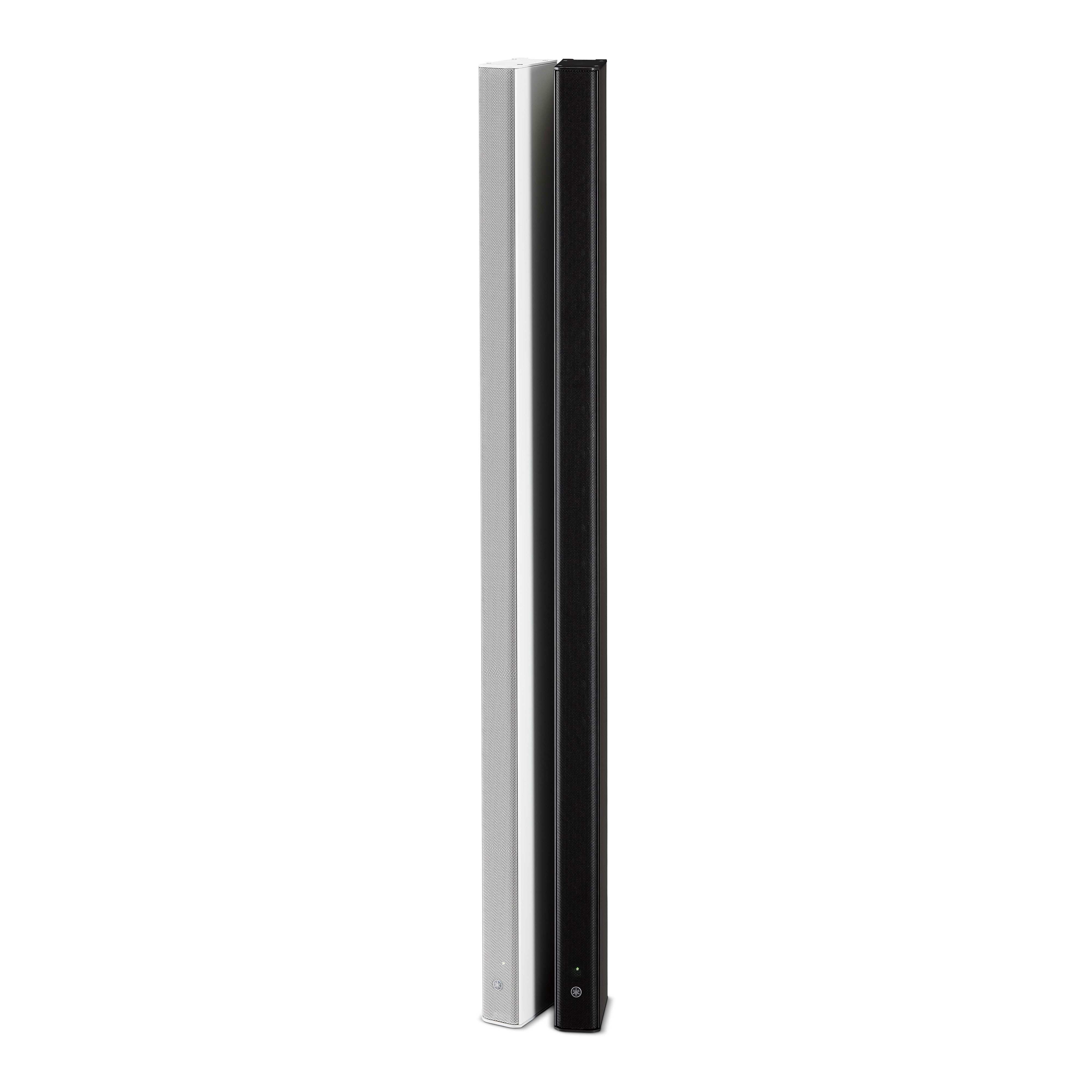

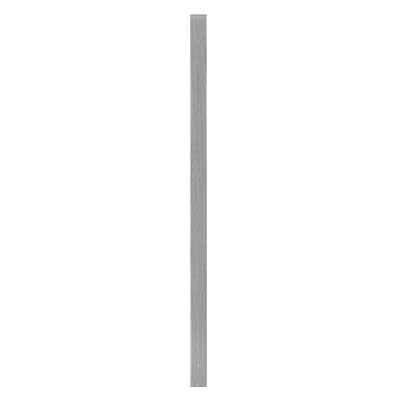

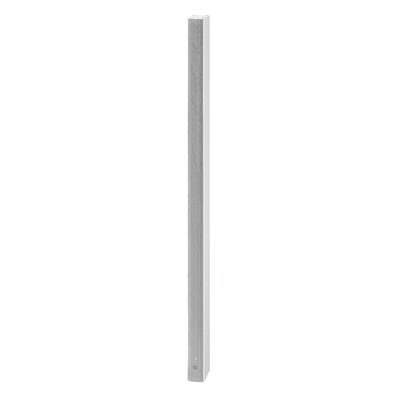

VXL1B-16P / VXL1W-16P 线阵列扬声器

Dante PoE供电扬声器,配有 16 x 1.5寸驱动器

  • 1.5英寸(3.75厘米)全频扬声器单元,带钕磁铁
  • 纤薄的设计可融入任何室内装饰

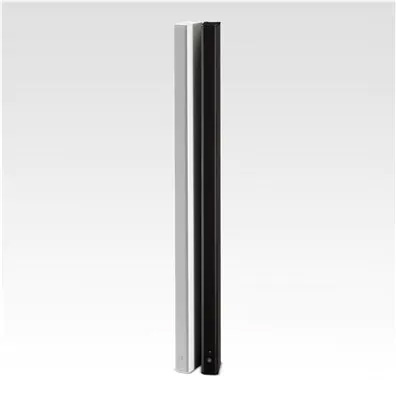

  • 黑白两色可供选择
  • 可喷涂外壳,轻松融入周围环境
  • 提供壁挂式支架
  • 可选购硬件丰富,满足各种安装需求

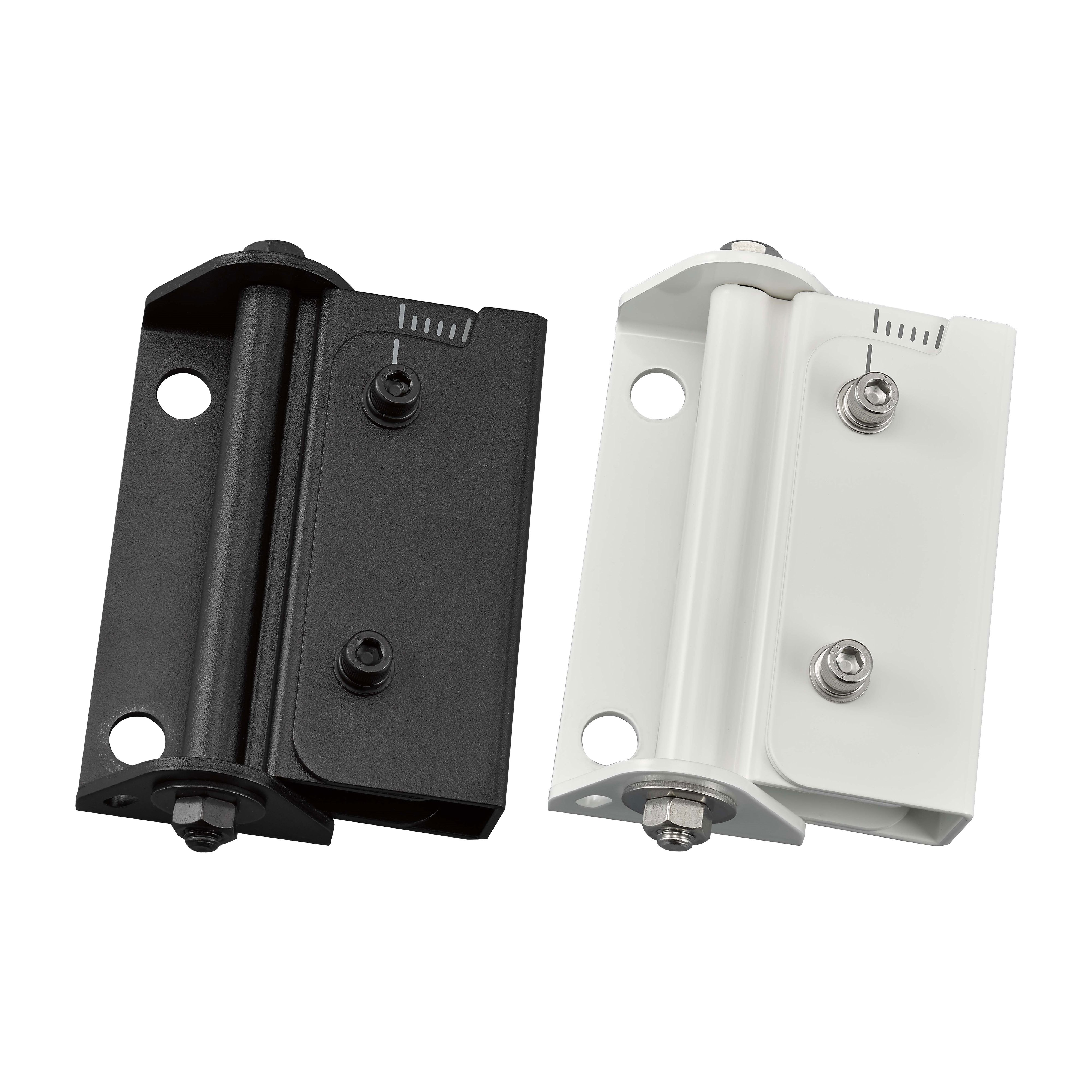

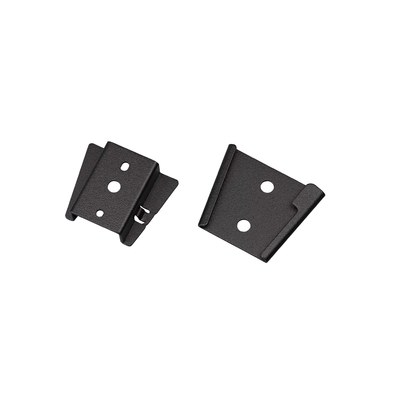

WMB-L1B / WMB-L1W 配件

VXL系列壁挂式支架

  • 兼容型号:VXL1-24/16/8和VXL1-16P
  • 支持从垂直和水平角度进行调整

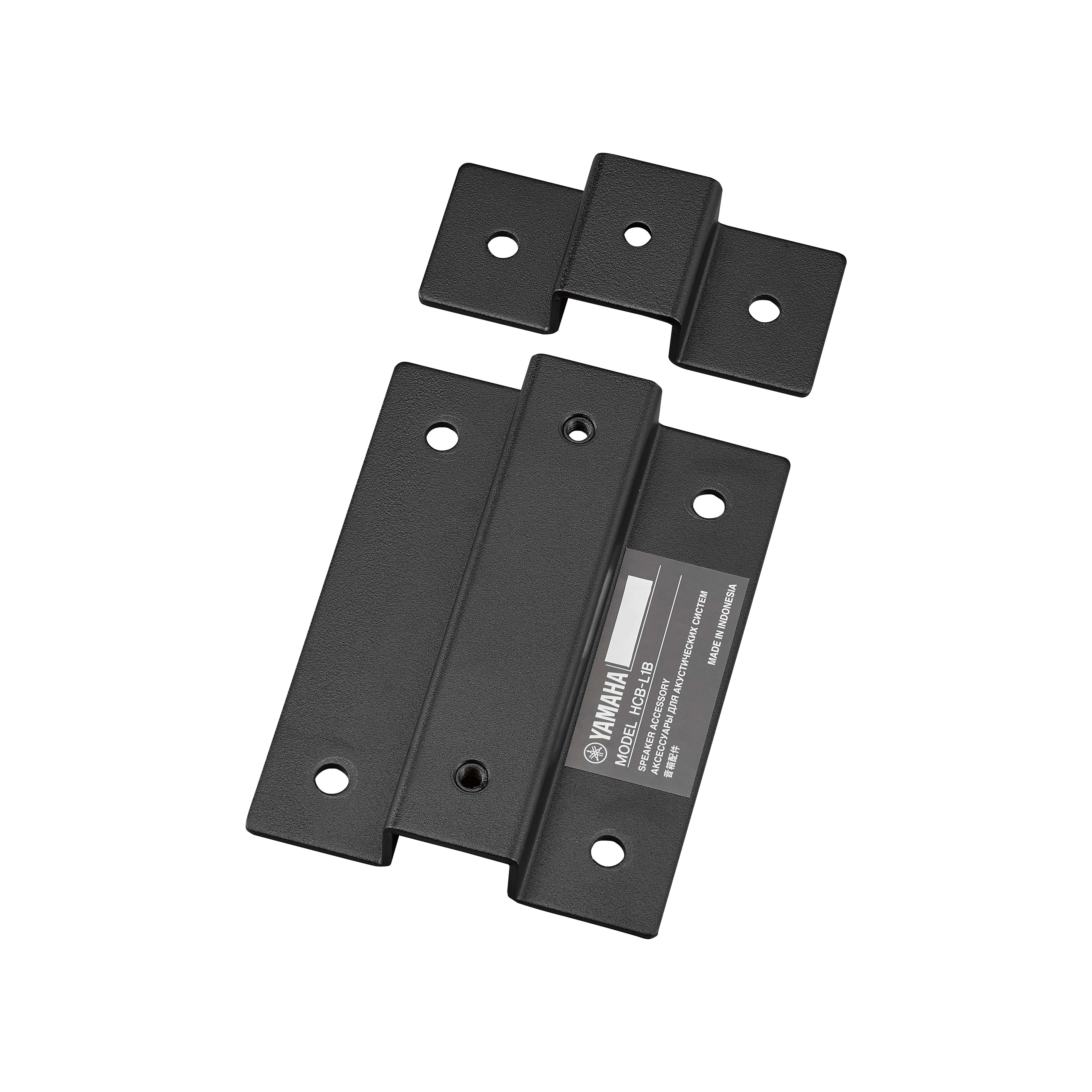

HCB-L1B 配件

VXL系列水平连轴支架

  • 兼容型号:VXL1-24/16/8和VXL1-16P
  • 用于水平连轴VXL系列扬声器的扩展支架

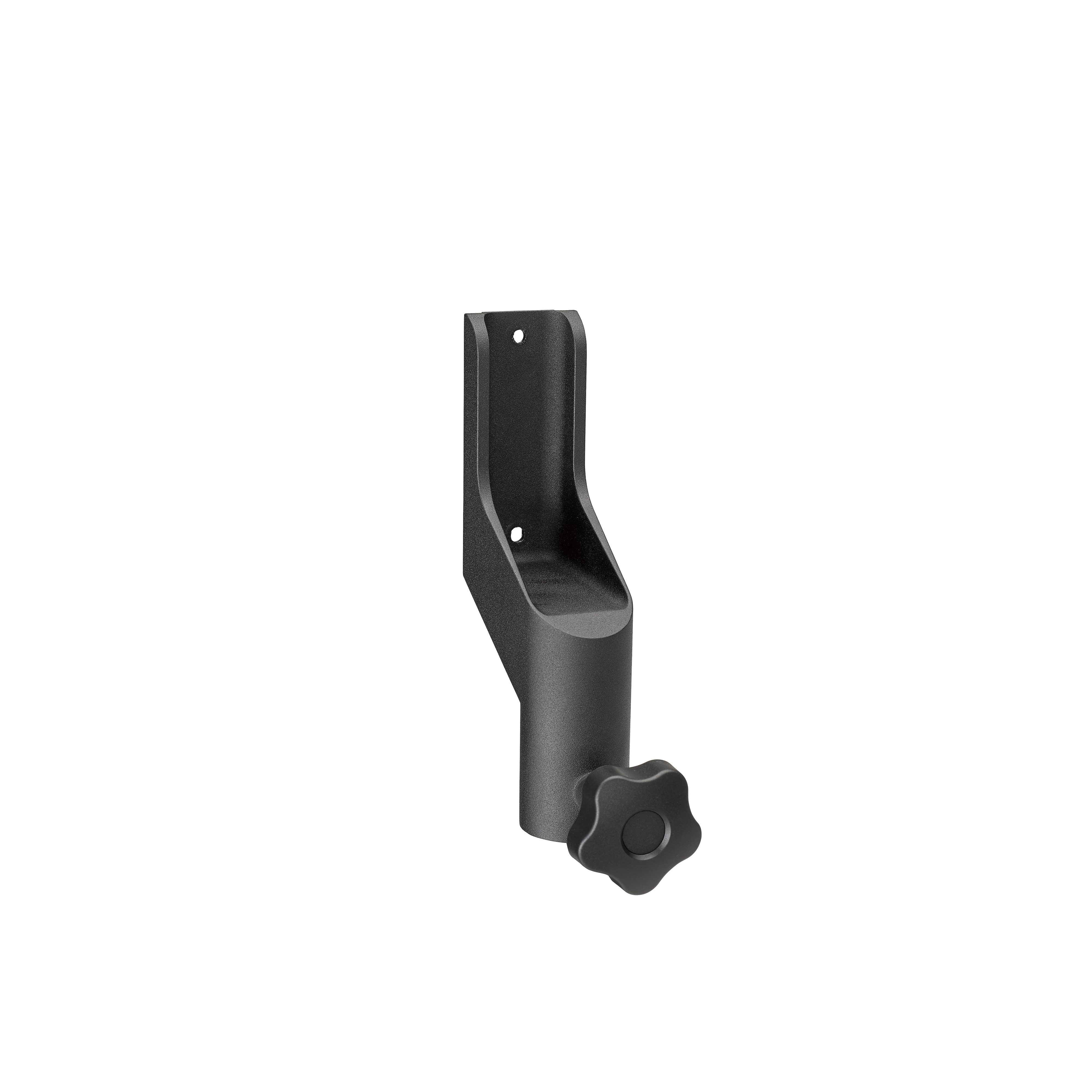

PA-L1B 配件

VXL系列杆式安装支架

  • 兼容型号:VXL1-24/VXL1-16/VXL1-8和VXL1-16P
  • 扩展适配器,用于杆式安装VXL系列扬声器
  • 尺寸 46.5(W)× 190(H)× 98(D)mm
  • 适用于直径35mm的直杆
  • 净重 0.60 kg

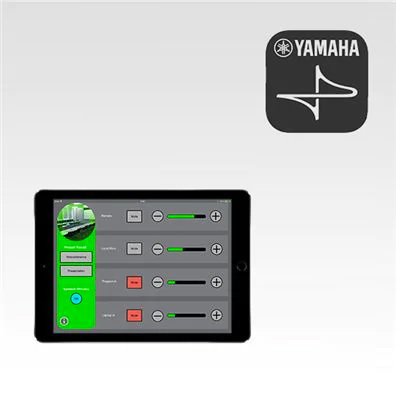

ProVisionaire Touch 智能设备应用

雅马哈PA系统提供可定制的无线iPad控制。

Dante PoE供电扬声器系统

VXL 系列

通过Dante网络分配音频,PoE电源*由兼容PoE的L2交换机供电,扬声器系统可以构建为一个网络,从而有效地利用现有的IT基础装置。通过局域网线路进行简单布线,安装简单,无需功率放大器,有助于提高使安装灵活性,让您能够构建一个优雅的音响系统,不会与会议室的设计产生干扰。

* 使用符合IEEE802.3at标准的PoE电源设备时,最大扬声器输出为15W;使用符合IEEE802.3af标准的PoE电源设备时,最大扬声器输出为6W。

符合会议室需求的音质与设计

VXL 系列

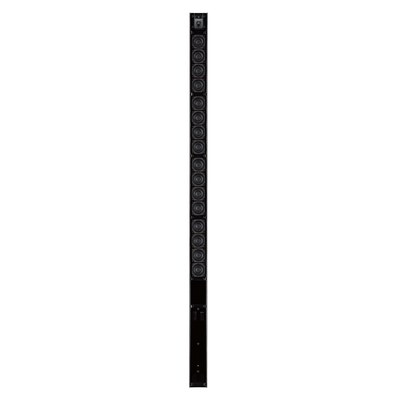

VXL1-16P配备有16个驱动器。采用线阵结构,以线性方式放置音源以减少垂直方向的声音扩散,限制天花板和墙壁的反射,并防止声音能量的散失,确保可以将清晰的声音传送到远处。驱动器为3.75 cm(1.5寸)的全频设备,使用大量钕磁铁,内嵌于5.4 cm宽的薄型外壳(底盘)中。即便是在布置空间受到各种限制的位置也可轻松安装,避免影响办公会议室的内饰。

灵活安装的选择

除了提供墙面安装支架外,我们还提供了一系列可选硬件,以便在任何环境下方便地进行系统安装和设置。除了支持从垂直和水平角度进行调整的WMB-L1墙面安装支架外,还有用于水平连轴安装的HCB-L1支架,PA-L1B杆式安装支架则适用于直径35mm的直杆。

  • VXL 系列

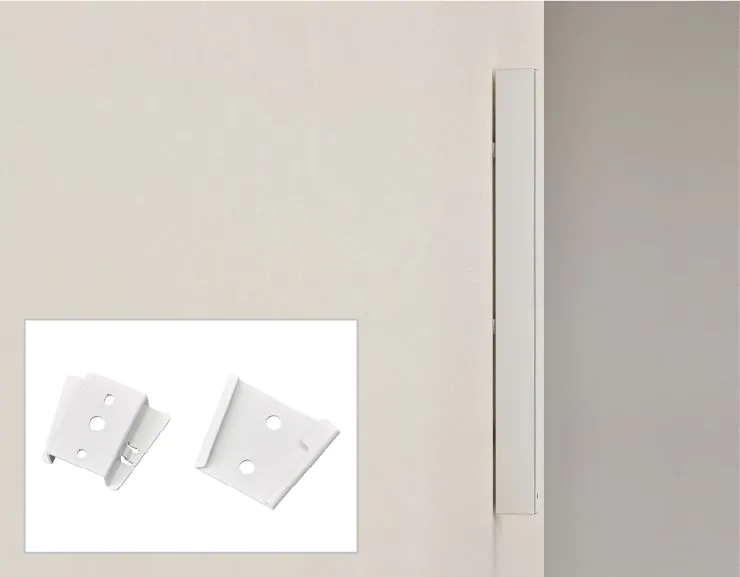

VXL1W-16P(含支架)

  • VXL 系列

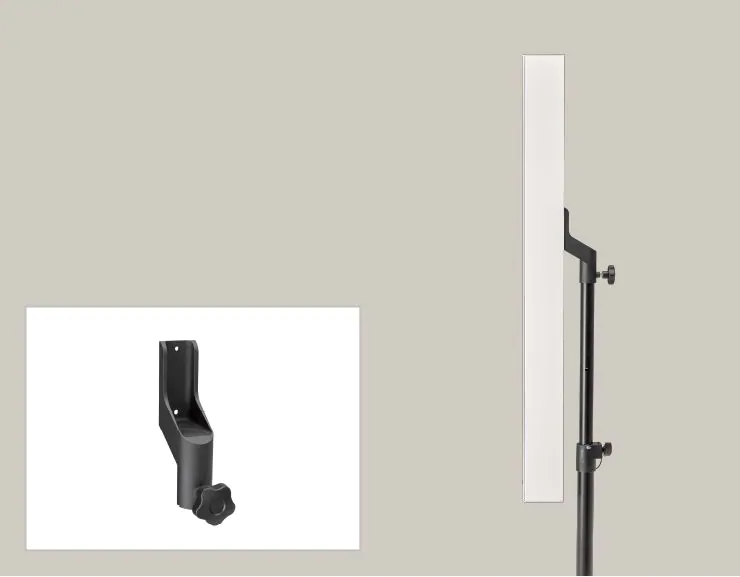

VXL1W-16P搭配PA-L1B(不含直杆)

  • VXL 系列

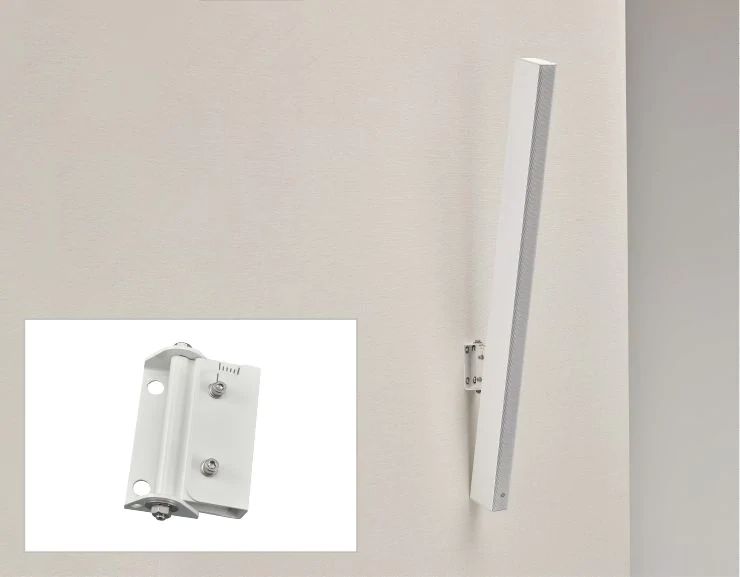

VXL1W-16P搭配WMB-L1

  • VXL 系列

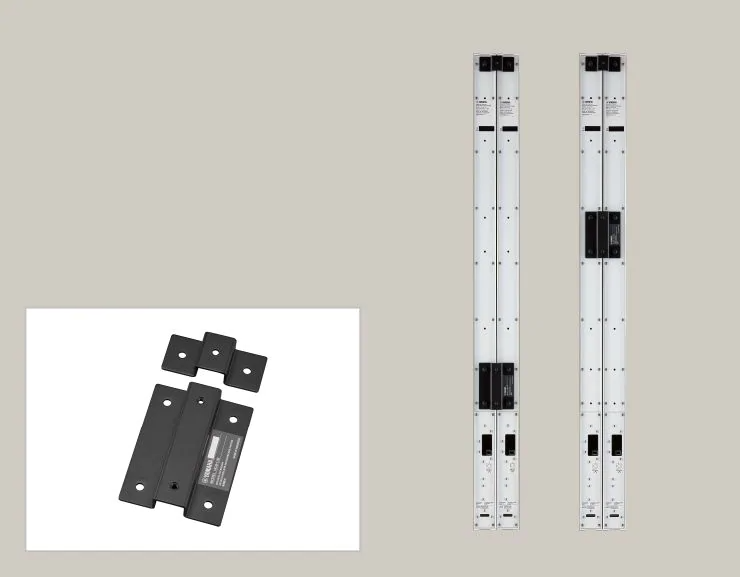

HCB-L1B与WMB‑L1(左)使用,HCB-L1B与PA-L1B(右)使用

iPad无线控制

VXL 系列

VXL系列“P model”可通过Wi-Fi网络,从iPad的“ProVisionaire Touch”自定义控制面板进行远程控制。例如,可以在单个屏幕的iPad上调整输入到MRX7-D信号处理器的会议室音频的音量平衡,或提升扬声器的音量等。

智能L2交换机,具有Dante优化功能和PoE供电

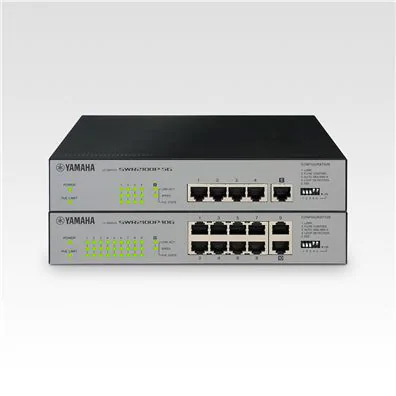

SWR2311P-10G是一款智能的L2交换机,可以为 "Dante" 音频网络提供完整的功能,可构建稳定的网络,简化设置、监听、管理和操作。当您将VXL1-16P连接到SWR2311P-10G时,Dante的最佳设置将通过LLDP自动进行,LLDP是用于在设备与其相邻设备之间传递系统管理数据的协议。符合PoE标准的端口可以同时为所有端口提供最大30W的功率。使用专用的“Yamaha LAN Monitor”软件可以快速排除故障;您可以检查PoE电源状态,打开PoE电源,使用快照功能,通过检测网络建立以来的状态差异来告知您是否发生了故障。Web GUI提供全面的监听功能,包括PoE设备的休眠/监听设置,可让您在发生故障时重新启动PoE设备,或通过电子邮件通知故障。将其与支持Dante网络的“MRX7-D”信号处理器搭配使用,可以构建智能会议室系统。

VXL 系列

系统示例

该系统设计用于为会议提供最佳声音,利用VXL1-16P提供的出色投射,确保房间后部有足够的音量和清晰度。

通过从输入到输出的联网,提高了管理操作的性能,例如只用一台PC机即可对设置更改、故障排除等进行管理。

VXL 系列
VXL1B-16P / VXL1W-16P
音箱类型 全频,有源音箱,低频反射式
频率范围(-10dB) 80Hz - 20kHz *1
标称覆盖角度 H 170°
V 25° (+12.5° - -12.5°)
有效覆盖(-10dB) H 180°
V 30° (+15° - -15°)
单元 LF-HF 1.5"(3.75cm)锥形盆 x 16
最大输出电平(1m;轴上) 102 dB SPL(使用PoE+ (IEEE 802.3 at)) *2
额定功率 Dynamic(动态) 15W (PoE+ (IEEE 802.3 at)), 6W (PoE (IEEE 802.3 af))
持续 15W (PoE+ (IEEE 802.3 at)), 6W (PoE (IEEE 802.3 af))
I/O接口 RJ-45 (Dante) x1
保护电路 音箱处理 削波限制、完整电源保护
放大器保护 过电流保护、过热保护、欠压锁定、直流电探测、时钟探测
电源供电保护 过载保护、过压保护、欠压锁定
冷却 自然对流
电源要求 PoE+(IEEE 802.3at), PoE(IEEE 802.3af)
功耗 待机:3W,1/8(粉噪):6 W(PoE+(IEEE 802.3at)),4.3 W(PoE(IEEE 802.3 af))
表面处理 VXL1B-16P:黑色喷涂(近似值:Munsell N3.0),VXL1W-16P:白色喷涂(近似值:Munsell N9.0)
磁铁屏蔽
防尘防水

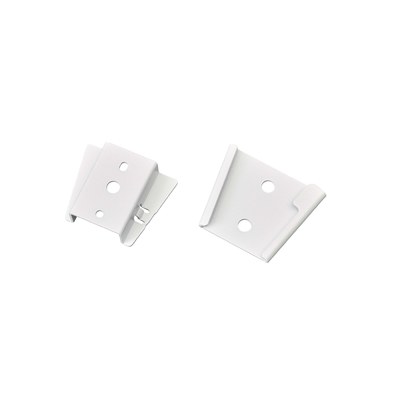

附件 安装支架 x2、支架底座 x2、安全绳 x1、机器螺丝(M5 × 10) x2、样板卡 x1、使用说明书
可选购 WMB-L1B (W), HCB-L1B, PA-L1B
包装 单个包装
外观尺寸(W x H x D) W54 x H1120 x D104 mm(仅扬声器)
重量 5.0kg(仅扬声器)
  • *1:半空间(2π)
    *2:在2m处测量的IEC噪声峰值SPL;显示转换为1m的值(频率范围:100 Hz - 10 kHz)
