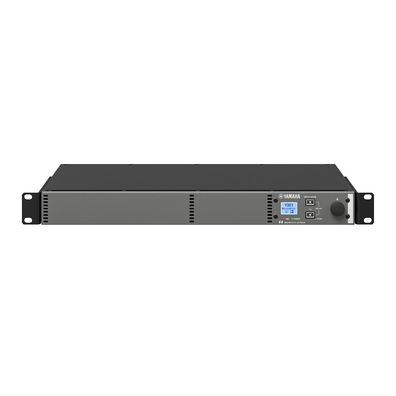

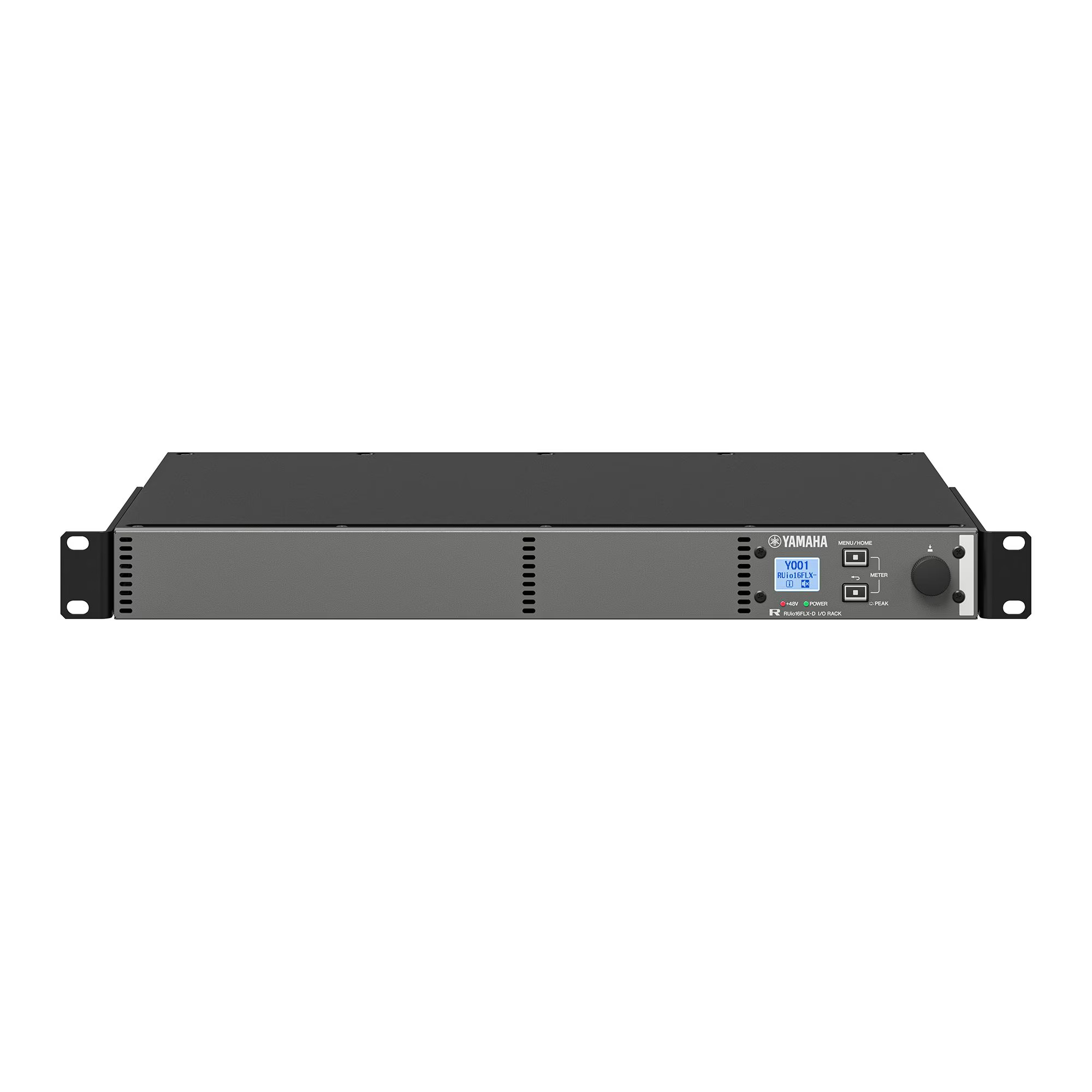

RUio16FLX-D

兼容Dante协议的RUio16FLX-D提供16个通道，可选配为模拟输入、模拟输出或AES/EBU输出，因此您可以轻松配置系统以配合雅马哈数字调音台和处理器使用。信号源通道可按两个通道为一组进行选择，并为I/O扩展提供了灵活的支持。

  • I/O：16通道灵活I/O，配备欧标接线端子（模拟输入、模拟输出或AES/EBU输出）
  • Dante：16个接收通道，16个发送通道
  • 本地显示及增益和幻象电源设置控制
  • 功耗：45 W
  • 尺寸（宽 × 高 × 深）：480 × 44 × 369 毫米（18.9” × 1.7” × 14.5”）
  • 净重：4.0 公斤（8.8 磅）

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

先设计系统，稍后再扩展I/O

雅马哈在现场音响设计方面的指导原则一直是：首先捕捉舞台上的真实声音，然后才通过层层音频处理对其进行润色。秉承这一原则，RUio16FLX-D 是一款灵活且兼容 Dante 协议的 I/O 机架，可让您自由选择 16 个 I/O 通道，包括模拟输入、模拟输出和 AES/EBU 输出，为 I/O 配置可能发生变化或具体要求尚未确定的系统设计提供了优化解决方案。当您只需增加几个通道，或将AES/EBU输出路由至特定位置时，这款可靠的I/O机箱都能提供简单而有效的解决方案。它是任何专业音频系统的理想补充。

特点

灵活应对任何变化

RUio16FLX-D flexible I/O front and rear panel

使用 RUio16FLX-D 时，您可以从模拟输入、模拟输出和 AES/EBU 输出中自由选择并组合 16 个 I/O 通道。信号源可按双通道组进行选择，因此每台设备可同时处理三个信号源。尽管仅占用 1U 机箱空间，这款紧凑型 I/O 盒仍能完美满足众多应用需求，特别是在未来可能需要增加输入或输出通道的情况下。

端口配置，轻松设置

Flexible I/O configuration examples

通过 RUio16FLX-D 内置显示屏上的“端口配置”菜单，您可以轻松更改该设备的 I/O 设置。

通过内置显示屏立即检查并设置参数

LCD and keys on the RUio16FLX-D front panel

利用内置的迷你液晶屏，可直接便捷地查看和设置 Dante 以及输入/输出参数——无需连接调音台或电脑。一旦出现错误，设备的按键和 LED 指示灯会亮起，以便您以更小的延迟采取应对措施。

支持 Dante，实现灵活的系统设计

Dante-enabled system connectivity

Audinate 的 Dante 网络协议在系统设置和配置方面提供了强大的灵活性，您可以自由组合几乎任何设备，并将它们放置在您的理想位置。不仅如此，Dante 还具备内置冗余功能，即使发生故障，也能确保系统持续运行。

通过雅马哈调音台和处理器实现轻松操控

DM5 and RUio devices

将您的 RUio16FLX-D 通过 Dante 连接至雅马哈数字调音台及其他音频处理器后，管理信号路由和 I/O 参数变得十分简单。连接至调音台时，该舞台接口箱可作为 Dante 设备进行配置，从而允许您远程控制话放增益及其他参数。同时，连接至处理器时，可通过我们的 ProVisionaire Design 软件控制相关参数。

搭配 R-Remote，随处可用

RUio0804-D and RUio16FLX-D with R Remote

RUio16FLX-D 还兼容雅马哈 I/O 产品的 R Remote 控制软件，可作为一款轻便紧凑的 Dante 接口使用，通过 R Remote 控制话放增益及其他参数，适用于录音以及无需调音台的其他应用场景。

用于大型系统的专用网络控制端口

Dante and control network ports on the RUio16FLX-D rear panel

RUio16FLX-D 允许您设置一个专用网络地址，即使作为大型系统的一部分，也能实现可靠的控制。换句话说，您可以搭建一个可靠的控制系统，而不会影响 Dante 网络。

打造令人振奋的现场音效的坚实基础

Yamaha I/O lineup

RUio16FLX-D 不仅小巧便携，还继承了雅马哈一贯秉承的“忠于真实音色”的传统，这与之前的 RPio622/222 和 Rio3224-D3/1608-D3 一样。这款舞台接口箱经过精心设计和制造，旨在完整捕捉舞台音效的全部魅力，并将纯净的音质传输至调音台。

页面所示颜色和外观可能与产品实物有所不同。

RUio16FLX-D
I/O接口 模拟输入 16（灵活 I/O）
模拟输出 16（灵活 I/O）
AES/EBU 输出 16（灵活 I/O）
采样频率 外部 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz ±200 ppm +4.1667%, +0.1%, −0.1%, −4.0% ±200 ppm
信号延迟 小于 1.7 毫秒（采样频率 Fs=96 kHz），2.0 毫秒（采样频率 Fs=48 kHz）。RUio16FLX-D 的输入端与 RUio16FLX-D 的输出端通过 Dante 连接至 DM5。Dante 接收延迟设置为 0.25 毫秒
总谐波失真 小于 0.05% +4 dBu@20 Hz - 20 kHz，增益：0 dB，负载阻抗 10 kΩ；小于 0.15% +4 dBu@20 Hz - 20 kHz，增益：+64 dB，负载阻抗 10 kΩ
频率响应 +0.5、–1.5 dB，20 Hz – 20 kHz，以 1 kHz 时 +4 dBu 输出为基准，输入至输出，采样率 Fs= 48 kHz 或 96 kHz
动态范围 114 dB（典型值），数模转换器，109 dB（典型值），输入至输出，增益：0 dB
嗡音和噪声 等效输入噪音 -128 dBu（典型值），增益：+64 dB
剩余输出噪音 -88 dBu,主立体声通道关闭
串扰 输入：-100dB,相邻输入，增益：0dB,@1 kHz,输出：-100dB,输入至输出，@1 kHz
电源要求 100–240 V, 50 Hz/60 Hz
功耗 45 W
尺寸 宽 480 mm (18.9”)
高 44 mm (1.7”)
深 369 mm (14.5”)
净重 4.0 kg (8.8 lb)
所含配件 用户手册 × 1, 交流电源线 × 1, 欧标迷你三针插头 x 16, 扎带 × 16
其他 NC值：风扇转速低档：NC=20 / 高档：NC=25（测量位置：距设备正面1米处），工作温度范围：0至40°C，存储温度范围：-20至60°C
  • 总谐波失真采用 80 kHz、48 dB/倍频程的低通滤波器进行测量。
  • 使用 A计权滤波器测量嗡音和噪声。
  • 使用 48 dB/倍频程滤波器测量串扰，频率为 22 kHz

模拟输入标准 *3*4

输入端口 增益 实际源阻抗 标称应用 输入电平 接口
灵敏度*1 标称 失真前最大电平
输入1–16 +64 dB 10 kΩ 50–600 Ω 麦克风
600 Ω 线路 		−80 dBu (0.078 mV) −60 dBu (0.775 mV) −40 dBu (7.75 mV) 欧式接线端子（3.5 毫米间距）
（平衡式）
0 dB −16 dBu (123 mV) +4 dBu (1.23 V) +24 dBu (12.3 V)

*1 灵敏度是指当增益设置为最大时，输出+4 dBu（1.23 V）或指定电平所需的最低电平。（此时所有推子和电平控制均设置为最大。）
*3 0 dBu = 0.775 Vrms.
*4通过每个由软件控制的独立开关，向INPUT XLR型连接器提供+48V直流电（幻象电源）。

模拟输出标准 *2

输出端口 实际源阻抗 标称应用 输出电平*3 接口
标称 失真前最大电平
输出1–16 75 Ω 10 kΩ 线路 +4 dBu (1.23 V) +24 dBu (12.3 V) 欧式接线端子（3.5 毫米间距）
（平衡式）

*2 0 dBu = 0.775 Vrms.
*3 您可以调整 OUTPUT 1–16 {1–4} 接口的输出电平。请联系您的雅马哈经销商。

数字I/O 标准

端口 格式 数据长度 电平 音频 接口
Dante PRIMARY/SECONDARY Dante 24-bit / 32-bit 1000BASE-T 16ch TX / RX etherCON Cat5e
AES/EBU AES/EBU 专业用途 24-bit RS-422 16ch 输出 欧式接线端子（3.5 毫米间距）
（平衡式）

*1 建议使用 CAT5e 或更高规格的网线进行连接。

控制I/O 标准

端口 格式 电平 接口
网络 IEEE802.3 1000BASE-T/100BASE-TX RJ-45 *1

*1 建议使用 CAT5e 或更高规格的网线进行连接。
