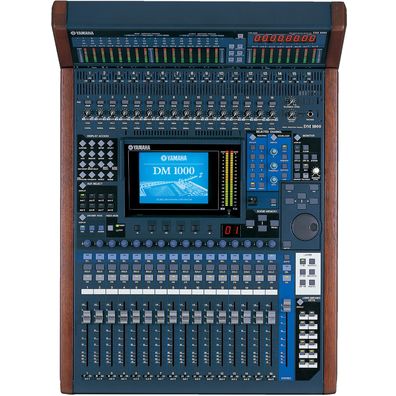

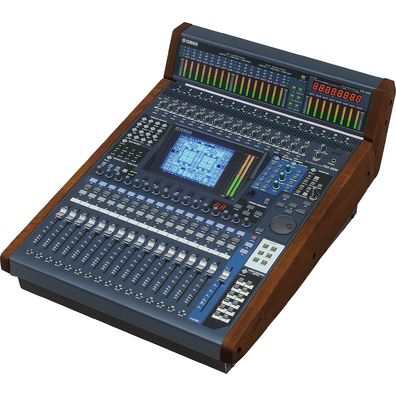

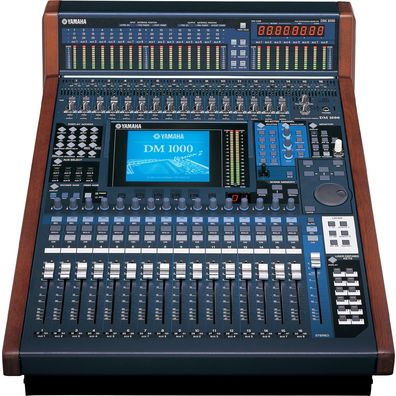

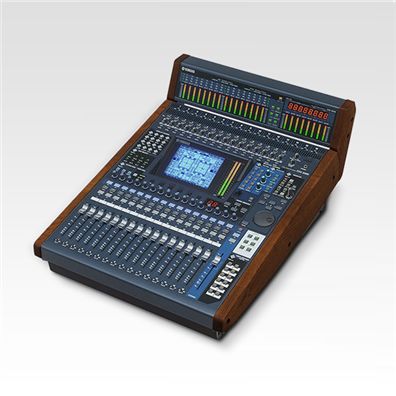

DM1000VCM

制作、广电和现场扩声应用,强大而紧凑

紧凑型的DM1000数字控制台延续了其姐妹型号DM2000和 02R96的完美品质。 现在我们更上一层楼,增加了5个来自DM1000VCM的插件包。48 路输入和总共 18个混音总线集成于它纤细的机架式外壳中。 不仅于此,您可以在96 kHz规格下使用它所有的功能,包括所有输入和输出路径上都配备的EQ和延迟功能。 沿用自DM2000 和02R96的前置放大器装备在它的模拟输入通道中。凭借其强大的24-bit AD/DA转换器,DM1000VCM能提供出色的音质和高达110 dB 的动态范围。 在数字方面,DM1000VCM 采用了SPX2000的REV 混响算法, VCM插件如EQ, 压缩、磁带饱和度以及吉他效果器带给用户模拟电路般的温暖音色。 这台控制台能在现场扩声、制作等领域提供出色的表现力,无需依赖经典效果器或外接设备可以获得具音乐性的声音。如果您需要使用支持后期制作和广播用途的环绕声功能,DM1000VCM会像DM2000和02R96一样展现它对世界公认的THX pm3环绕声标准的适应性和表现力。 实际上它还具备以6.1通道环绕声形式混音和监听的能力,同时还拥有低音管理处理能力和大量供环绕声使用的专门效果。 DM1000VCM 同样采用了iSSP 技术,使之创建真实的声场效果易如反掌。它能对NUENDO、CUBASE等对数字音频工作站进行控制,对Windows 和Macintosh版本的Studio Manager V2软件的兼容能力为您的系统提供了无限的操控可能。总之,DM1000VCM 是一台紧凑而强大的控制台,满足您对数字调音台易用性、扩展性和灵活性的一切要求。


DM1000VCM

具备DM2000的混音功能特点,机身更为紧凑同时可机架安装。为广电转播、音频制作以及现场扩声工作提供稳定、强大的支持。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

MB1000 配件

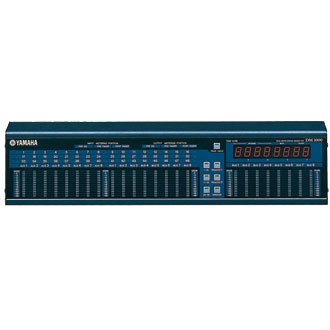

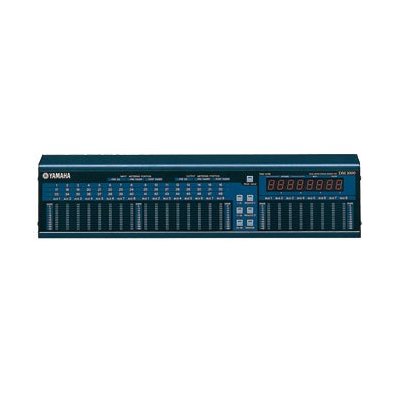

DM1000电平表桥

SP1000 配件

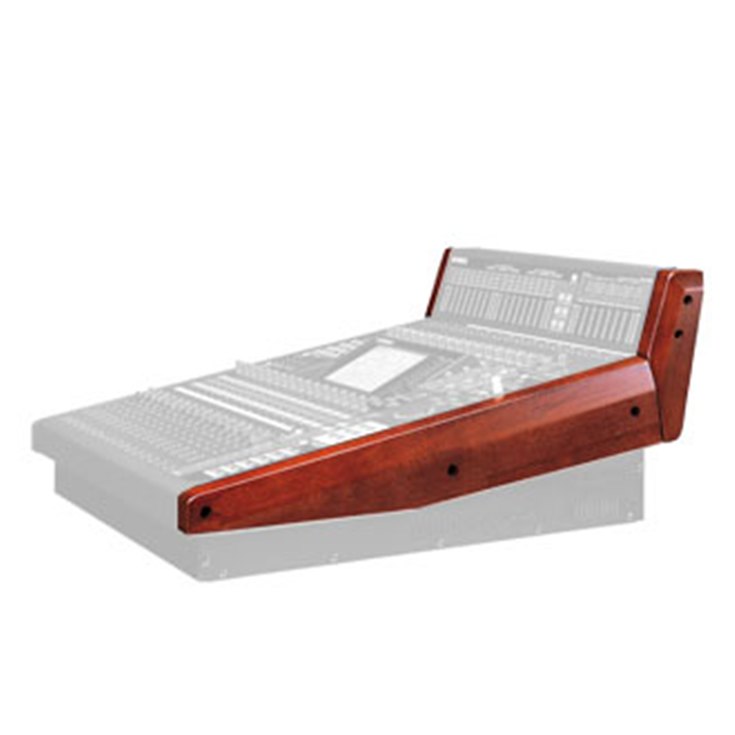

侧面板

24-bit/96-kHz规格音频和高性能的前极话放

先进的DSP-7 LSIs组件能以高的速度运行32-bit的内部处理能力(58-bit 累加器) 。 以96 kHz进行48通道混音时能够全面发挥效能。 所有模拟输入和输出 –包括16路话筒/线路输入 – 都采用24-bit 精度的A/D和D/A转换器,以达到110-dB 的动态范围。 前〜话放设计开发全过程中,所有优选电路结构和部件都经过号称业界好的"耳朵"反复试听检测,实现了A/D转换过程前的精确无音染的前置放大功能。 DM1000与DM2000和02R96 一起成为市场公认的能提供佳声音的数字制作控制台。

96 kHz规格的48路输入18总线混音能力

尽管是小型机架尺寸结构,DM1000依旧能提供对多48路同时输入信号进行混音的强大功能。 全部48个输入通道都带有4段参数EQ、门限、压缩/限制以及多453毫秒的延迟,同时具备可变反馈功能。 重要的是,所有功能都能以96 kHz规格执行。 输出部分也以20总线的结果提供了大量的功能: 8 组总线、 8个辅助总线以及主立体声总线,编组总线1到8可以充当环绕声总线,Bus to Stereo功能可用于扩声类用途的子〜混音,还包括简便的6.1、5.1或3-1环绕声到立体声的缩混功能。 8个辅助混音总线可以充当环绕声效果发送来使用,另外还有个"Fix" 功能,可以自动将辅助总线设置为标称(0 dB) 电平,使之能作为额外的编组总线使用。

具有灵活的控制和跳线能力的通道功能

全部48个输入通道都能实现强大的混音功能,包括门限、压缩器动态处理能力、输入衰减、Type I 和Type II算法可选的4段参数EQ、通道插入、延迟、环绕声和立体声声像调整以及相位调整功能。 除了单独的门限调整功能之外,相同的功能还提供给8个编组总线、8个辅助总线和立体声总线。另外还为路径引导、环绕声声像调整和EQ等操作提供了专门的、易于访问的控制器。 可以通过LCD 屏幕实现图形化的数据控制,所控制的数据可以保存到 "资料库" 以便将来需要时调出。 通过图形化的"digital patching"画面,所有的输入、输出、插入跳线点、直接输出、效果发送、返回都可以按需配置给系统 : 例如,您可以将一个输入信号跳线到多个通道,或将信号从一个总线分配到多个输出口。 与每个推子相关联的编码器可用来进行输入跳线和执行直接输出设置,您可以将您的跳线设置保存为资料库数据,以备将来需要时调出。

满足大量用途的丰富连接能力

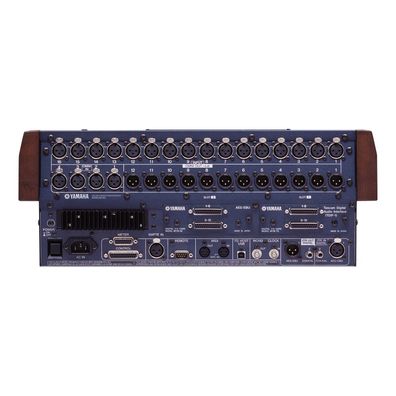

DM1000 的后面板以平衡 XLR/TRS形式提供了16个话筒/线路输入口,它们配置了性能的前〜话放,可以创造出色的音质。 这些输入还提供单独的幻象电源开关。 除了这些输入口,还有4个XLR-型 "omni" 输入口,可以被任意分配为通道插入口或其它功能。 所有模拟输入和输出都采用24-bit、96-kHz 规格的转换器。 模拟输出信号可以跳线到12个"omni" XLR-型输出口的任意一个。 我们还可以方便地跳线和配置辅助输入、编组总线、立体声总线和监听输出口,创建符合您要求的理想混音系统。 还有大量的数字连接支持能力,包括AES/EBU 格式的数字立体声输入和输出信号以及同轴数字立体声输入和输出信号。 DM1000所提供的I/O灵活性和兼容性,使之成为理想的音乐制作和现场扩声系统。

2个I/O扩展槽便于以多种格式进行扩展

2个Mini-YGDAI (雅马哈通用数字接口) 扩展卡插槽的每一个都支持多16个额外的AES/EBU、ADAT或TASCAM格式的数字I/O通道,还包括双倍速96 kHz (AES/EBU) 数字 I/O 卡、 96-kHz可兼容 AD/DA扩展卡以及大量模拟I/O扩展卡等其它接口卡。 DM1000扩展槽也支持其它第三方Mini-YGDAI 兼容扩展卡。

包括环绕声效果在内的4个综合效果处理

DM1000的4个内建效果器即使在控制台以96 kHz规格运行时也能全面发挥作用和性能。 一些新的效果程序,如多段压缩、兼容5.1环绕声的混响、5.1 调制*算法等增强了控制台的处理能力,这些效果可以用于发送/返回循环终,或作为插入效果使用。
*每个环绕声处理器可以多占用4个板载效果处理器。

包括100毫米力度马达推子在内的综合界面

16个推子可用来分3层访问控制台的48个输入通道。 1到16、17到 32、33 到48。加上立体声主推子,您共有17 个品质的100毫米力度马达推子。 另一个操作层也提供了总线、辅助和主推子,另有2个 "遥控"层可以控制外接设备。 Fader Mode键可以用来将辅助发送电平分配到推子。 每个推子都关联了旋转编码器和开关,通过Encoder Mode 键可以切换到任意3个模式。 编码器可用来调整声像或执行辅助发送,也可以分配为任意其它功能。 您可以将输入跳线或直接输出分配等操作分配到编码器,在您的工作环境中实现高速高效的设置。

场景记忆和自动混音,高效的工作流

DM1000具备自动混音能力,它能以1/4格的精度实现从参数到内部效果的全面自动化操作。 自动混音功能可以分配到用户自定义键,以便进行快速访问。 场景记忆功能可以单独指定各通道的淡入淡出时间、调出安全等设置,调出安全甚至可以被指定为一个功能。 DM1000 附赠了需要运行在Studio Manager程序中的DM1000 Editor软件,可以用来在您的计算机上管理场景和自动混音数据。

强大的配对和编组功能,提高混音效率

除了可以将相邻的通道 "水平配对",DM1000 还可以将不同操作层的通道进行 "垂直配对",例如,您可以从一个单独的操作层控制多 16个立体声声源。 编组功能包括相似的推子和静音组以及复杂的EQ和动态处理编组。 当进行环绕声混音时,可以利用这种设置的优势。

附赠的DM1000 Editor 软件

DM1000附赠了先进的 DM1000 Editor应用程序,可以运行在 Windows或 Mac计算机上。 DM1000要通过TO HOST 接口 (USB)连接到您的计算机,这样不但可以进行简单的参数浏览,更可以创建一个音乐制作环境 。 控制台的窗口、Selected Channel模块、环绕声编辑器、跳线编辑器、效果编辑器、时码读数窗口和资料库窗口都可以通过计算机的大型显示屏进行访问,主混音功能也可以离线编辑。 DM1000的存储管理功能能够将数据发送到计算机或从计算机载入回控制台,数据还可以在计算机中进行管理,甚至通过LAN或互联网与他人共享。

整合了复杂的DAW或数字录音机

除了大量的独立功能, DM1000还可以整合您计算机中的DAW (数字音频工作站)软件或数字录音机,形成的数字录音制作环境。 DM1000还可以作为一个物理控制台对DAW的录音和混音功能区进行控制。 默认资料库包括对Digidesign Pro Tools® 、 Steinberg NUENDO® 工作站的控制兼容能力,通用DAW 模式还支持大量的其它DAW系统。 另外还提供了MIDI 制列表,提供了对MIDI兼容类型的DAW系统的支持。

支持环绕声制作的理想平台

环绕声像功能早出现在02R 和 03D上,但DM1000在环绕声制作方面更胜一筹。 Bus to Stereo功能让6.1 或3-1 环绕声声源缩混为立体声提供了方便,还可以通过Dolby Surround 或DTS立体声编码器将3-1输出信号返回DM1000的扩展槽输入口,以便对已编码和未编码的声音进行对比。 Selected Channel(选定通道)控制部分提供了声像摇杆,用以处理复杂的声像移动、规划特定的声像类型。 环绕声定位采用127 x 127 精度,发散控制为 0 ~ 100 〜。 兼容环绕声的效果为高 8-进/8-出配置,包括5.1混响、调制和动态*、 EQ,而动态编组是另一种被环绕声制作广泛应用的重要功能。 *每个环绕声处理器可以多占用4个板载效果处理器。

加强的环绕声监听环境,包括低音管理

DM1000的监听部分提供了静音独立总线(音箱)、所有监听输出的置中电平控制、逆向混音监听、已编码和未编码杜比环绕声或DTS立体声之间的对比等一系列控制手段。 DM1000可以实现对 6.1 到5.1、6.1到 3-1、 6.1到立体声、 5.1 到3-1、 5.1到立体声 3-1到立体声监听的缩混而不会影响发送到录音设备的信号。 音箱控制功能可以精细控制监听环境,以匹配您混音的节目素材及您的工作环境。 DM2000控制台的所有环绕声特性都能可以在DM1000中运用,包括低音管理、用于音箱精确控制的衰减器、用于控制延迟的"虚拟音箱响应"等功能。

现场扩声设置中的强大性能

紧凑的DM1000控制台配备了一系列供现场扩声应用的理想功能。 用户可分配操作层功能,例如,您可以将输入推子、混音总线、辅助主推子分配到同一个操作层,实现现场扩声条件下的快速访问和操作。 另外还有一个HA Remote功能,可用来远程控制诸如雅马哈AD8HR等前置放大器。 这实际上提供了由XLR输入和输出组成的一组放大器,这也是DM1000能成为现场扩声调音台的佳选择的另一原因。

为专业应用所提供的功能和性能

作为雅马哈数字制作控制台产品线的一员,DM1000具有专业的性能和改进的功能,与DM2000 和 02R96难分伯仲。 专业人员所青睐的深层次功能之一是Mix Minus功能,可以轻松完成广电用途的mix-minus安装,这种深层功能还包括通过LCD屏幕显示的增益降低、6.1 环绕声支持、全局淡入淡出时间、全局调出安全等等。

从制作到现场扩声到广电应用的新功能 (Version2)

这次意义非凡的升级使DM1000 达到了与DM2000V2 和02R96V2相同的性能水平。 像DM2000V2 和 02R96V2一样,DM1000V2 现已获得THX® pm3™ 认证。 DM1000V2的功能进行了大量的升〜和改进,如加强了环绕声功能、整合了制作环境的DAW控制能力、改进的自动混音性能、针对广电用途而改良的监听、虚拟 VCA功能以及针对现场扩声的AUX/SOLO 关联功能。

全面的附加效果支持(Version2)

DM1000 V2 对全部5种Yamaha附加效果程序包 (各程序包都为另购)提供支持。 这些程序包所提供的先进的效果器和信号处理能力,能够以内建效果相同的方式通过控制台的内部效果处理器进行访问和控制。 您还可以用DM1000V2 Editor 应用程序进行效果控制。

ESAMII 视频编辑器支持 (Version2)

03D 数字混音控制台中的03D VEK 视频编辑组件所具备的功能现在已装备到DM1000V2的系统软件中。 它遵照ESAMII协议对专业视频编辑设备提供支持。

Studio Manager的重大革新 (Version2)

Studio Manager经历了重大改进,现在宿主程序已经能够以其自己的架构支持多种编辑器 (诸如DM2000 Editor和 SPX2000 Editor) 。 这样衍生出很多优势,包括全面工程调出和对未来通过Studio Connection从Steinberg的 Nuendo®/Cubase™中调出的预先支持 。 多台DM1000V2 或01V96V2设备的在线和离线编辑也比以往更加顺畅。 其它的改进还包括对附加效果支持、多窗口等,同时还通过快捷键、键盘操作、拖放、使用用户自定义键遥控打开关闭窗口等手段提高了总体操作性。 Cubase™ 和 Nuendo® 是Steinberg Media Technologies GmbH的商标和注册商标。 Pro Tools® 是Avid Technology Inc.的注册商标。THX®THX Ltd.的注册商标。

多种V2特色加上巨型插件效果器阵列 (DM1000VCM)

新的DM1000VCM 其实是DM1000 V2版本加上一套具备先进处理技术的巨大阵列,它具备全新的制作能力。 现在您已经可以欣赏到一系列经典的、来自70年代的压缩和EQ设备的效果了,它们有模仿几种传统的模拟开盘磁带机、一整套出色的REV-X混响效果、一套业界的环绕声后期制作包,甚至包括精选的vintage 风格的stomp box效果,用以为您的混音添加色彩。 一切尽在指间,无需再跳线到外接信号处理器。 使上述功能成为可能的,使声音品质超群的,是雅马哈一系列的技术。 世界上受欢迎的数字制作控制台,现在更加强大。

VCM 技术(DM1000VCM)

VCM技术是DM1000VCM中一种对经典的压缩器、EQ、模拟磁带机和stompbox型等效果的模仿机制。 VCM (虚拟电路建模) 技术实际上是从电容到电阻,对模拟电路的特性进行仿真建模而形成的。 VCM 技术远远超越了对电子部件和老式设备的简单分析和模仿。 它捕捉到的声音的精妙之处是简单的数字仿真手段根本无法比拟的, 是广受追捧的经典器材的真实还原。

iSSP技术(DM1000VCM)

iSSP 技术是 DM1000VCM非凡的环绕声后期效果得以产生的关键。 iSSP是"交互式空间音响处理功能"的缩写,也是Yamaha自主创新的空间音效系统。 它的设计经过了大量的调查研究和实验,这种技术为环绕声处理的应用提供了的真实感、可操作性和性。 它的声场定位而活跃,只需简单的操作即可实现真实的声源移动效果,能模仿几乎所有声音空间环境的变化。

REV-X(DM1000VCM)

"REV-X" 是雅马哈新一代混响和环境类效果所依托的先进算法,它衰减平滑,能提供的混响深度和维度。 REV-X充分利用了DM1000 24-bit 96-kHz的处理能力,使混响和环境类效果具有了真实声环境下的温暖感和可信度。

输出
混音能力 混音通道 48
编组 8
AUX 12
主输出 立体声
输入通道功能 门限衰减器4-段 PEQ 2x 压缩器 延迟 声像
输出通道功能 衰减器4段 PEQ 延迟
内建处理器 4x SPX 综合效果器
I/O 话筒输入 16
幻像供电 +48V DC; ON/OFF 每通道
线路输入 4x Omni in
AD转换器 24-bit; 128-次 过采样
线路输出 12x Omni output
DA转换器 24-bit; 128-次 过采样
数字 I/O 2x 2tr in/out
扩展槽 2x Mini-YGDAI (16-进/16-出)
控制器和其它 To Host(USB) Control(GPI) Remote MIDI Time code in (SMPTE) Word clock I/O
一般技术规格
内部处理能力 32bit 累加器: 58bit
采样率 内部 44.1 kHz 48 kHz 88.2 kHz 96 kHz
外部 44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%)
信号延迟 低于 1.6ms (@48kHz) 低于 0.8ms (@96kHz)
总谐波失真 低于 0.05% (20Hz-40kHz)
频率响应 0 +0.5 -1.5dB 20Hz-40kHz
动态范围 DA: 110dB; AD+DA: 106dB
嗡音和噪声电平 平均输入噪音 -128dBu
残余输出噪声 串扰-86dBu
串扰 -80dB
供电要求 AC100V 120V 220-240V 50/60 Hz
功耗 135W
外观尺寸 436mm; 17-3/16in
200mm; 7-7/8in
585mm; 23-1/16in
净重 20kg; 44.1lbs
附件 使用说明书 Studio Manager 安装指南 AC电源线

模拟输入特性

输入端口 衰减 增益 输入阻抗 使用的额定阻抗 输入电平 接口
Sensitivity 标称 失真前大
CH INPUT
1-16
0 -60dB 3kohms 50-600ohm Mics & 600ohm 线路 -70dB -60dB -40dB XLR3-31型 (平衡)
-16dB -26dB -16dB +4dB
20 -6dB +4dB +24dB
OMNI IN 1-4 10kohms 600ohm 线路 +4dB +4dB +24dB XLR3-31型 (平衡)

模拟输出特性

输出终端 实际来源阻抗 使用的额定阻抗 GAIN SW 输出电平 接口
标称 失真前大
OMNI OUT 1-12 75ohms 600kohm 线路 - +4dB +24dB XLR3-32型 (平衡)
PHONES 100ohms 8ohm 线路 - 4mW 25mW ST Phone 型插口 (非平衡)
40ohm 线路 - 12mW 75mW

数字输入特性

端子 格式 数据长度 电平 接口
2TR IN DIGITAL 1 AES/EBU 24bit RS422 XLR3-31型 (平衡)
2 AES/EBU 24bit RS422 XLR3-31型 (平衡)

数字输出特性

端子 格式 数据长度 电平 接口
2TR OUT DIGITAL 1 AES/EBU
(专业使用)
24bit RS422 XLR3-32型 (平衡)
2 IEC-60958
(专业使用)
24bit 0.5Vpp/75Ω RCA针式插口

* 0dB=0.775Vrms; 0dBV=1.00Vrms
