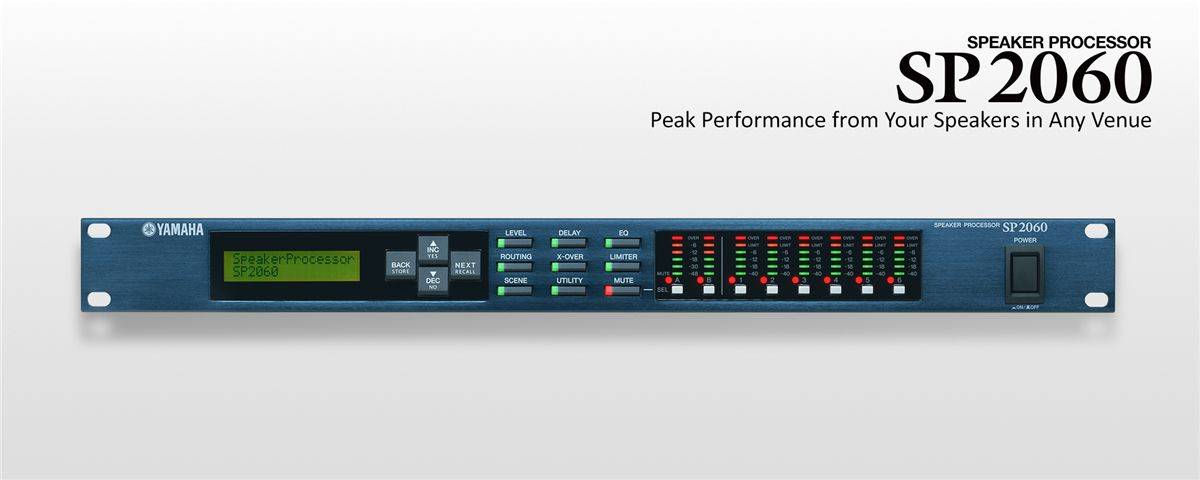

SP2060

1U全功能音箱处理器

音箱调试是个复杂的工作,需要对设备摆放排列,但雅马哈的SP2060单台设备能完成所有工作。 这台创新的24-bit, 96-kHz数字音箱处理器能提供出色的音质,音箱处理功能令人印象深刻 –增益、延迟、PEQ、压缩、分频、限制器和全通滤波器可用于相位调整,而通过计算机平台运行的DME Designer软件具备直观的程序调整能力。 它具备2个模拟输入口和6个模拟输出口,另有2个AES/EBU 格式的数字输入口用于连接大量的外接系统。 如果使用雅马哈固定安装系列音箱,那么您要做的只是从众多优化的预设值中选择一个,用少的测量工作和调试时间即可得到出色的声音。 SP2060是一台轻盈便携的1U 设备,是现场扩声和固定安装的理想选择。



SP2060

雅马哈工程系列音箱为理想的数字信号处理设备,同时内置众多其他品牌音箱处理参数。2in/6out,采样频率可达96kHz。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

多功能数字音箱处理器

SP2060 以其1U 的体积满足了所有音箱处理用途的需要。 雅马哈专有的LSI提供了巨大的灵活性和处理能力以及出色的雅马哈音质精度 。 内建功能包含了所有主要音箱处理手段: 增益、延迟、PEQ、压缩、分频和限制器。 它甚至还包括一个精确的全通滤波器,在不改变增益的情况下仅控制相位。

2个模拟输入6个模拟输出和2个AES/EBU数字输入

SP2060有2个模拟输入口和6个模拟输出口。 2个AES/EBU格式数字音频输出口用于提供来自数字设备的直接输入信号。 无需其他设备SP2060 能接收高 96-kHz规格的数字音频信号,提供了与数字调音台和其它设备连接的广泛兼容性。 所有端口都是 XLR型接口。

24-bit, 96-kHz精度

SP2060 应用原始音频处理LSI,可以提供全规格的 24-bit, 96-kHz处理能力,因此可以产生出色的音质和超过110 dB的动态范围。 所有模拟电路都沿用了来自模拟调音台的高性能技术,如久负盛名的PM5000。 SP2060 所提供的音质水平完全匹配任何雅马哈专业音频系统。

通过DME Designer的详细编程能力

计算机平台运行的DME Designer应用程序软件为SP2060提供了详细的编程能力。 该程序与DME64N 和DME24N 数字混音引擎所使用的软件相同。 DME Designer不仅能灵活高效地控制SP2060所有的参数,还能通过多台 SP2060、 DME64N和 DME24N设备对完整的音响系统进行统一程序化管理。

Ethernet端口和丰富的面板界面

SP2060还配备了用以连接计算机Ethernet 端口,使数据能直接从DME Designer.软件进行传输。 还可以使用无线LAN,这样调音师可以一边在听音点或观众区试听声音,一边从平板计算机或类似便携设备上对参数进行调整。 SP2060本身还带有6个 LED 参数表,可以加强视觉化和操作性。

优化雅马哈固定安装系列音箱

该设备以可调出预设值的形式为雅马哈固定安装系列音箱专门提供了编制好的程序。 只需几步可以调出并应用雅马哈固定安装音箱的佳设置。

紧凑便携的1U体积

SP2060紧凑的1U体积使之成为理想的固定安装和便携系统设备。 它是大量专业音频用途的理想选择,从大厅和剧院的固定安装到路演和集会。

SP2060
I/O 线路输入 2
AD转换器 24-bit; 64-time over sampling
线路输出 6
DA转换器 24bit; 64-time(@96kHz) / 128-time(@48kHz) over sampling
数字 I/O 1x AES/EBU (2-in/2-out)
内部处理能力 32bit
采样率 内部 96kHz
外部 44.1/48kHz (±0.1%), 88.2/96kHz (±0.1%)
信号延迟 低于 761 micro sec
总谐波失真 低于 0.05% (20Hz-40kHz)
频率响应 0, +0.5, -1.0dB 20Hz-40kHz
动态范围 DA: 110dB; AD+DA: 106dB
嗡音和噪声电平 残余输出噪声 -86dBu (Digital input), -82dBu (Analog input)
串扰 -80 dB
供电要求 AC100-240V 50/60Hz
功耗 30W
外观尺寸 W 480mm; 18-7/8in
H 44mm; 1-3/4in (1U)
D 361mm; 14-1/4in
净重 9.3kg; 20.5lbs
附件 使用说明书,AC电源线

模拟输入和输出特性

端子 阻抗 使用的额定阻抗 Level 接口
标称 失真前大
Input A, B 10k ohms 600ohm Lines +4dBu +24dBu XLR-3-31 type (Balanced)
Output 1 - 6 75ohms 600ohms Lines +4dBu +24dBu XLR-3-32 type (Balanced)

数字输入和输出特性

端子 格式 数据长度 Level 接口
Digital Input AES/EBU AES/EBU 24-bit RS422 XLR-3-31 type (Balanced)
Name OS Size Last Update
DME Series Firmware V3.62 Win 6MB 2017-06-16
DME Series Firmware V3.88 Win 6.1MB 2017-06-16
DME Series Firmware V4.06 Win 6.1MB 2017-06-16
SP2060 Firmware V1.33 for Win Win 6.1MB 2015-08-06
DME Designer Combo Installer V3.8.1 for Win 10/8.1/8/7/Vista/XP Win 25MB 2012-11-06
DME Designer Combo Installer V4.0.1 for Win 10/8.1/8/7/Vista/XP Win 25.4MB 2012-11-06
SP2060

SP2060 Brochure

Name 中文 English English
SP2060 V1 Owner's Manual [3MB] [2MB]
SP2060 V1.2 Owner's Manual [2.3MB] [2.4MB]
SP2060 V1.3 Supplementary Manual [101KB]
Name 中文 English English
CAD Data (SP2060) [127KB]
Configuration List (Community) dlf and txnlf [57KB]
Configuration List (EAW) dlf and txn [33KB]
Configuration List (Electro-Voice) dlf and txnlf [17KB]
Configuration List (JBL) dlf and txnlf [11KB]
Configuration List (MARTIN AUDIO) dlf and txnlf [95KB]
Configuration List (TANNOY) dlf and txnlf [37KB]
Configuration List (TOA) dlf and txnlf [17KB]
Configuration List (TURBOSOUND) dlf and txnlf [24KB]
Data Sheet (SP2060) [1.4MB] [404KB]
