RIVAGE PM 系列

完善现场扩声艺术

所有艺术,包括涉及声音和音乐的艺术,都是一种表达,并对观众和听众产生影响。它往往始于艺术家个人的自我发现之旅,时常在与世界各地的人们共鸣的波浪中成长并向外起伏荡漾。

工程师们支持艺术家和表演者在他们的探索中Make Waves,而雅马哈则为这些背后的工程师们助力,把他们的愿景带给更广泛的观众。

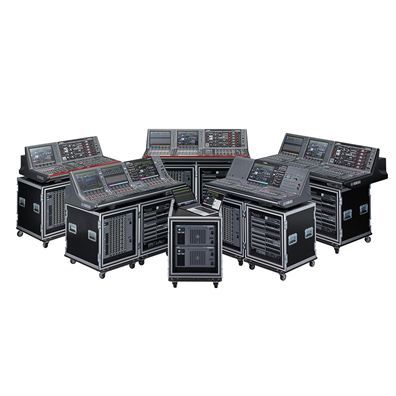

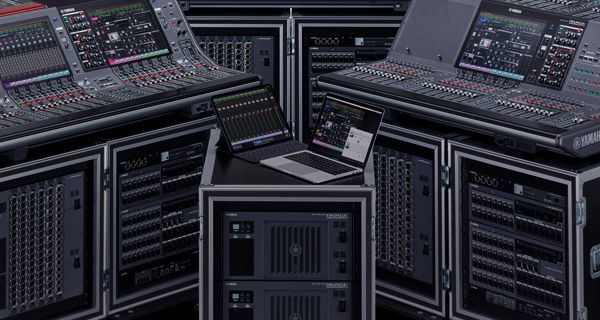

无所不包的生态系统

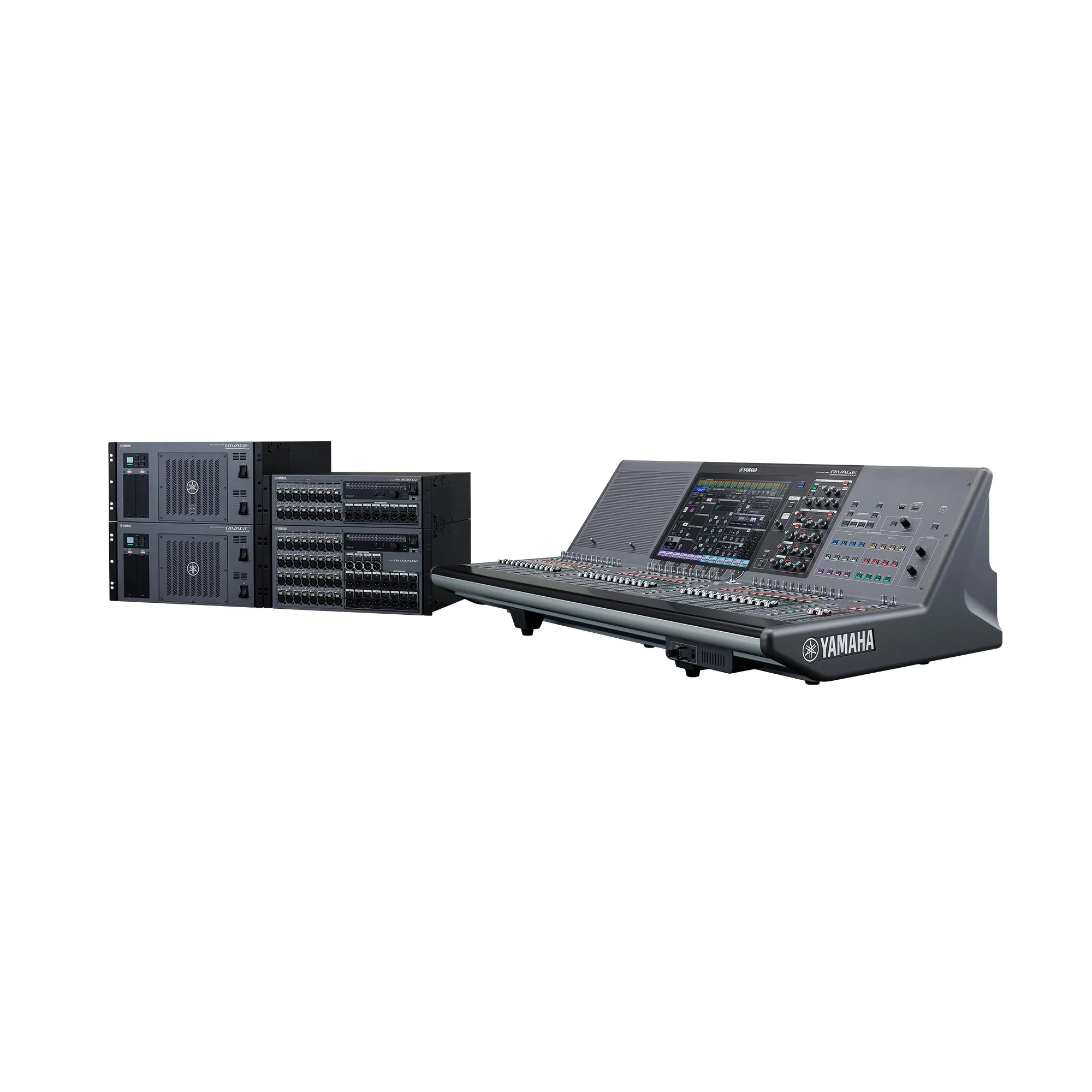

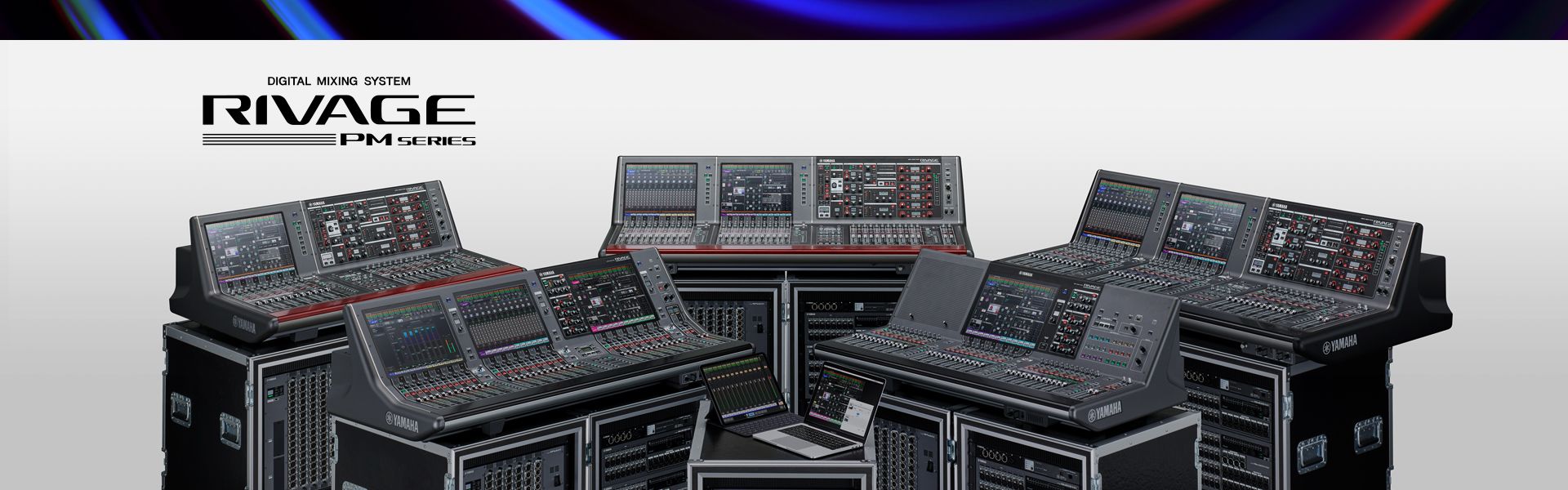

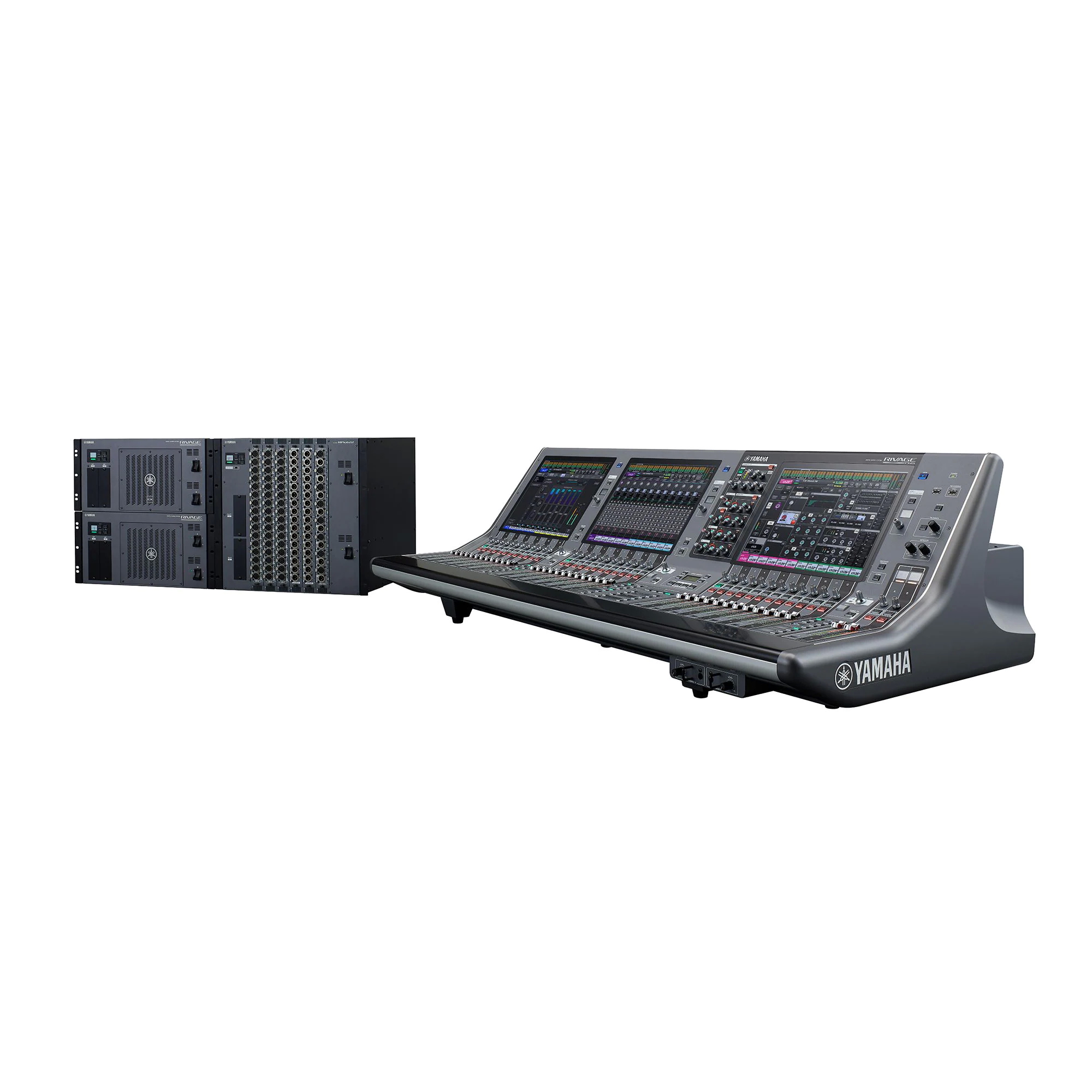

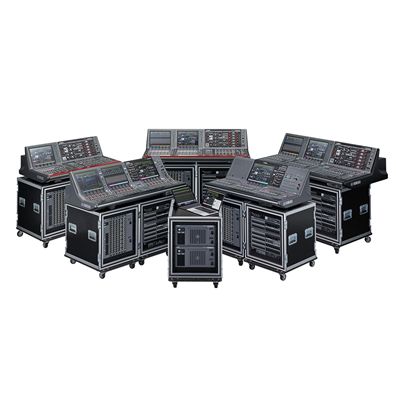

RIVAGE PM系列包括5款控制界面、2款DSP引擎、2款I/O机架单元和2种网络协议。这些组件中的任何一款都可进行组合,以创建与各种应用规模和预算需求相匹配的系统。

所有5款控制界面都具有相似的界面,最多包含3个bay,每个具有12个推子、触摸屏面板和雅马哈的选定通道部分。已熟悉其中一款RIVAGE PM控制界面的工程师可以轻松切换到任何其他控制界面,并在几分钟内启动和运行。

所有RIVAGE PM系统的组件互相兼容,早期的系统组件也可与后期系统一起运行。I/O机架和DSP引擎也是如此,除了需要分别操作之外,您可以在镜像配置中为大型应用组合使用DSP引擎。

RIVAGE PM 系列

*RIVAGE PM7(CSD-R7)为集成DSP处理。

为全力支持艺术家和表演者背后的音响工程师们,雅马哈在品质上绝不妥协。声音、可操作性和可靠性必须为一流,除此之外还应该让工程师们将精力完全集中于帮助艺术家和表演者传递他们的信息。RIVAGE PM系列以高水准体现了这一理念,将技术、艺术和观众与环绕世界的WAVE紧密相连。

功能规格

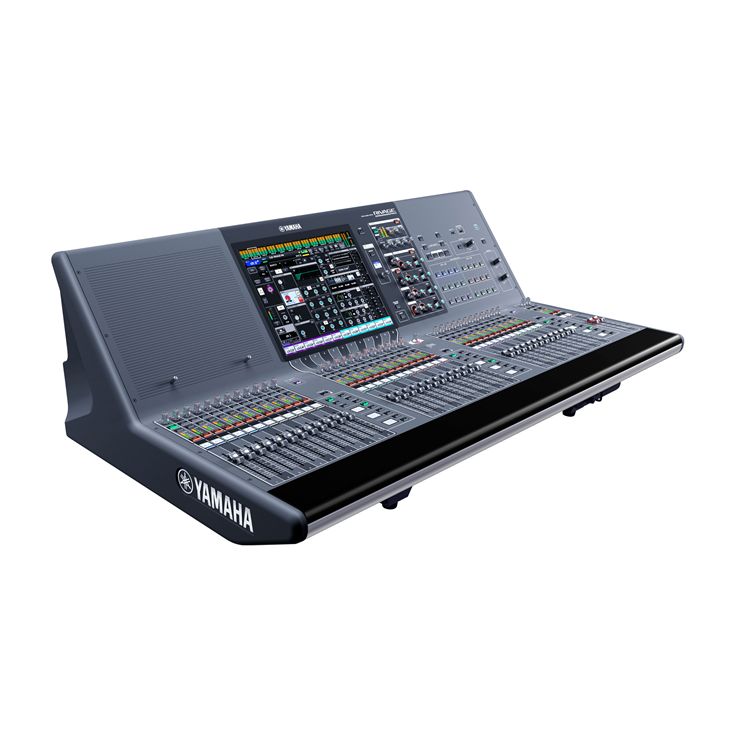

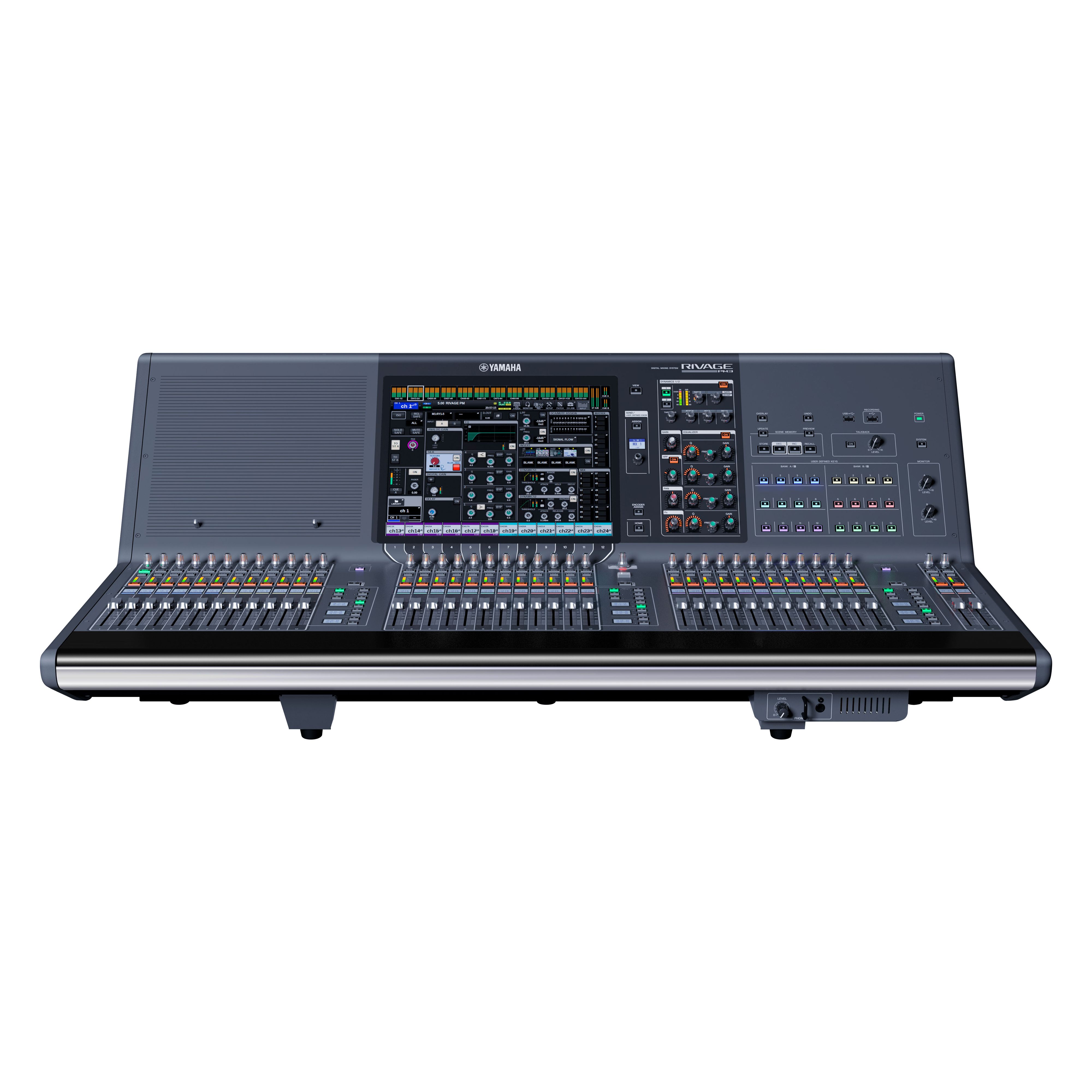

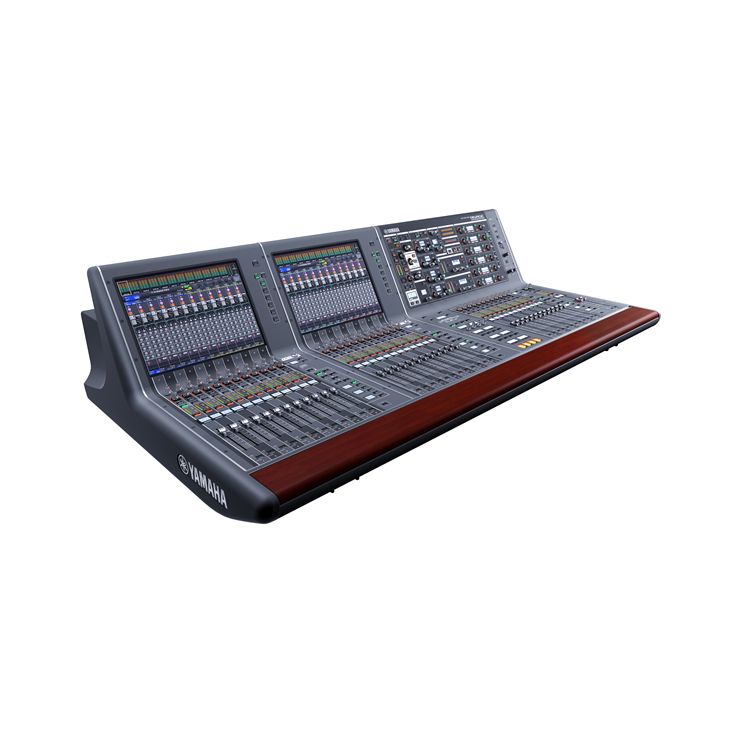

RIVAGE PM10

  • RIVAGE PM 系列

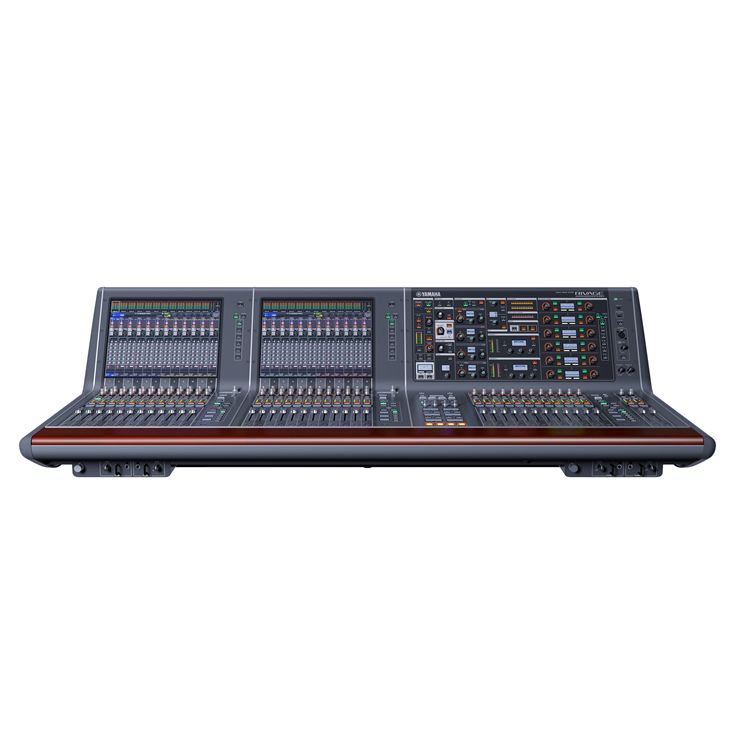

RIVAGE PM7

  • RIVAGE PM 系列

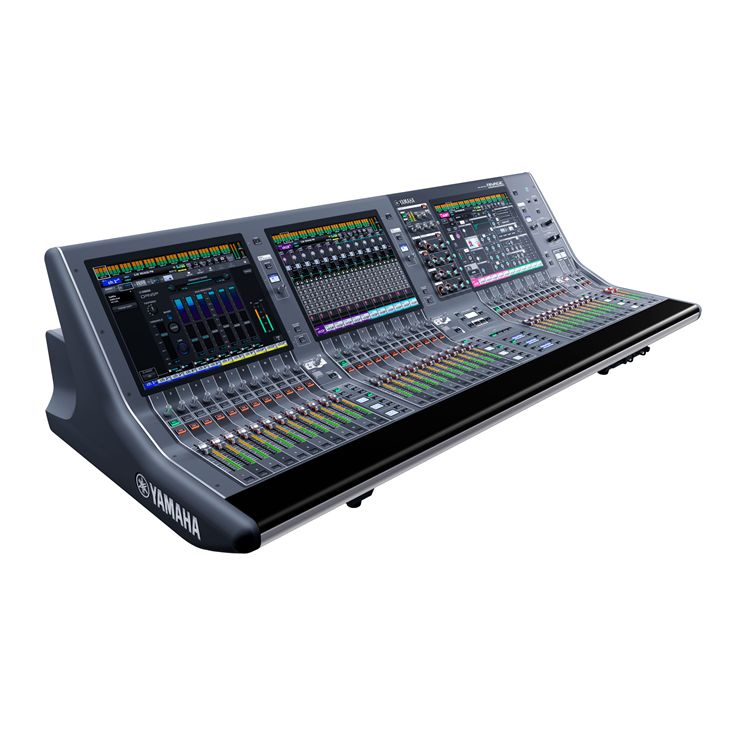

RIVAGE PM5

  • RIVAGE PM 系列

RIVAGE PM3

  • RIVAGE PM 系列
RIVAGE PM 系列
RIVAGE PM10
RIVAGE PM 系列
RIVAGE PM7
RIVAGE PM 系列
RIVAGE PM5
RIVAGE PM 系列
RIVAGE PM3

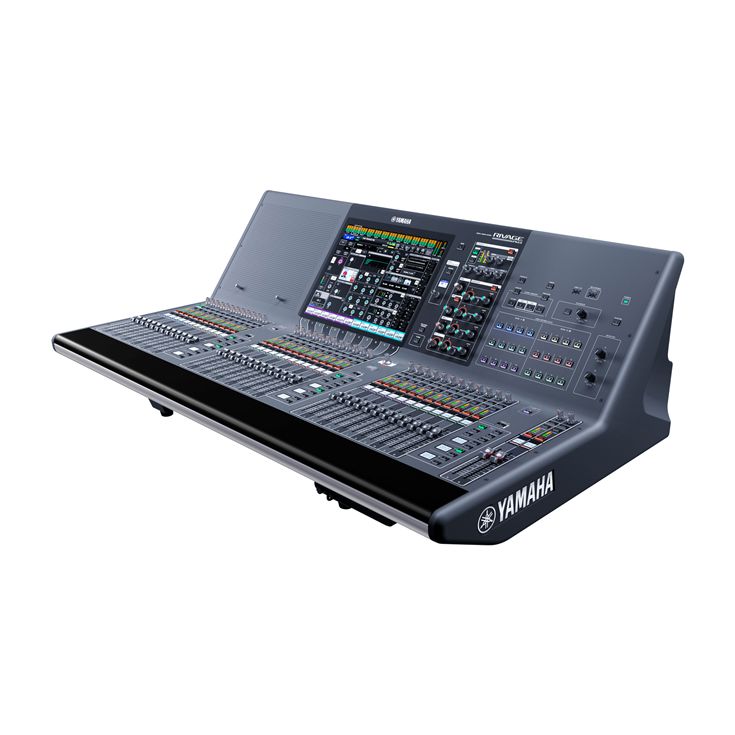

控制界面 CS-R10/ CS-R10-S CSD-R7 CS-R5 CS-R3

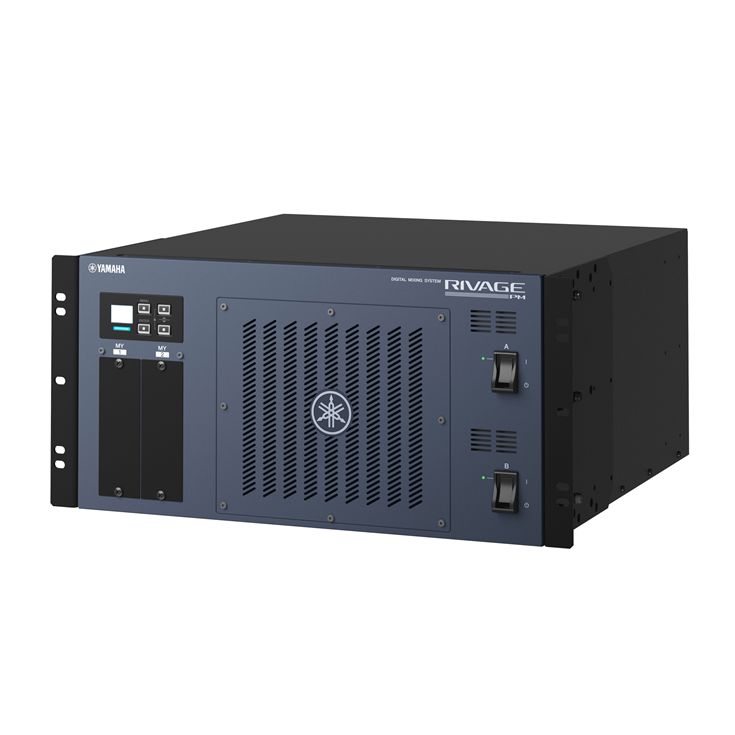

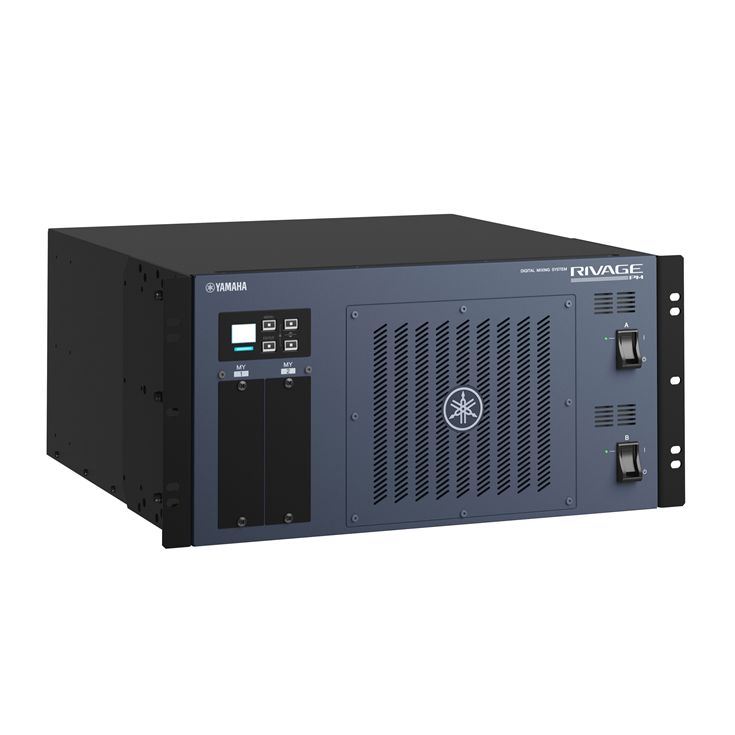

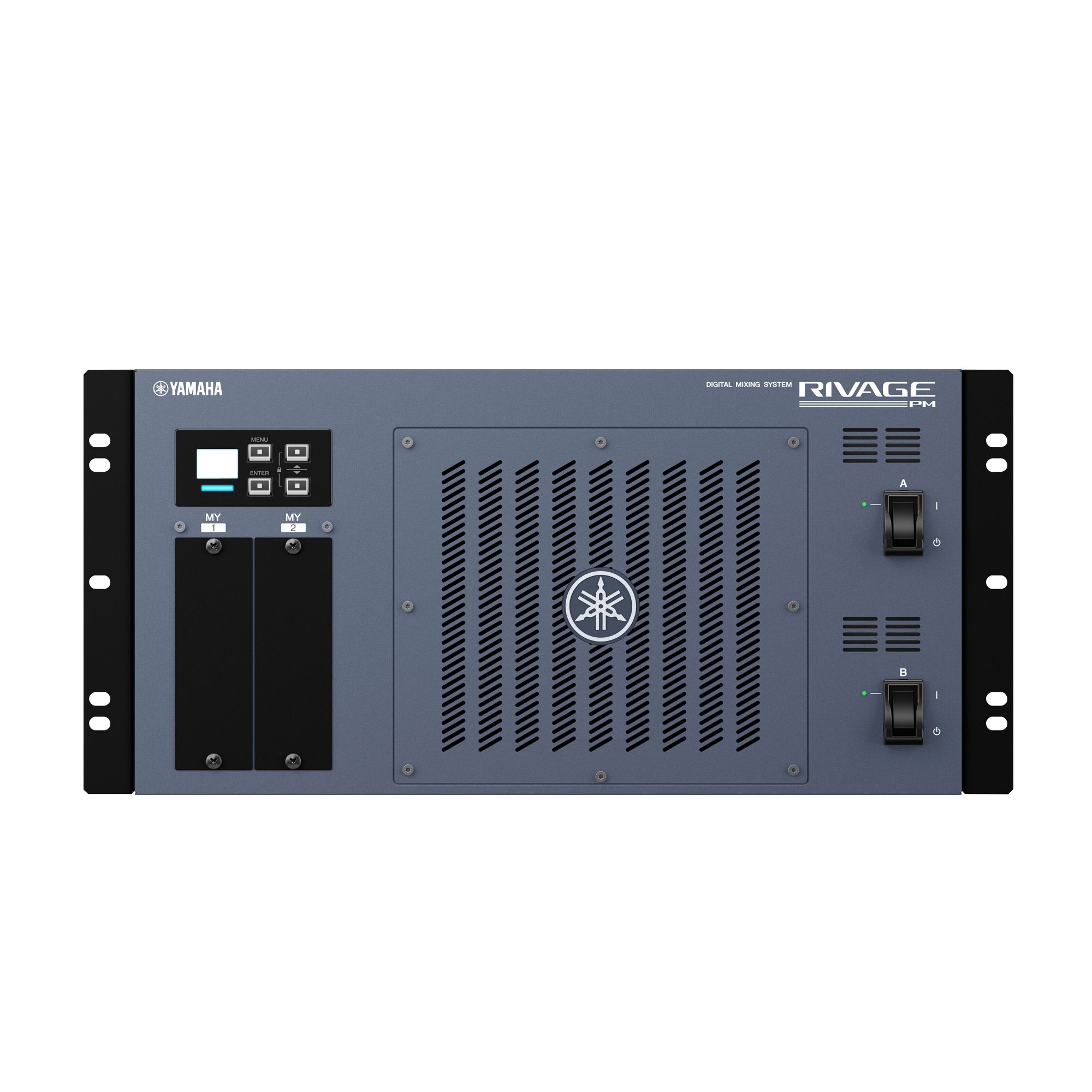

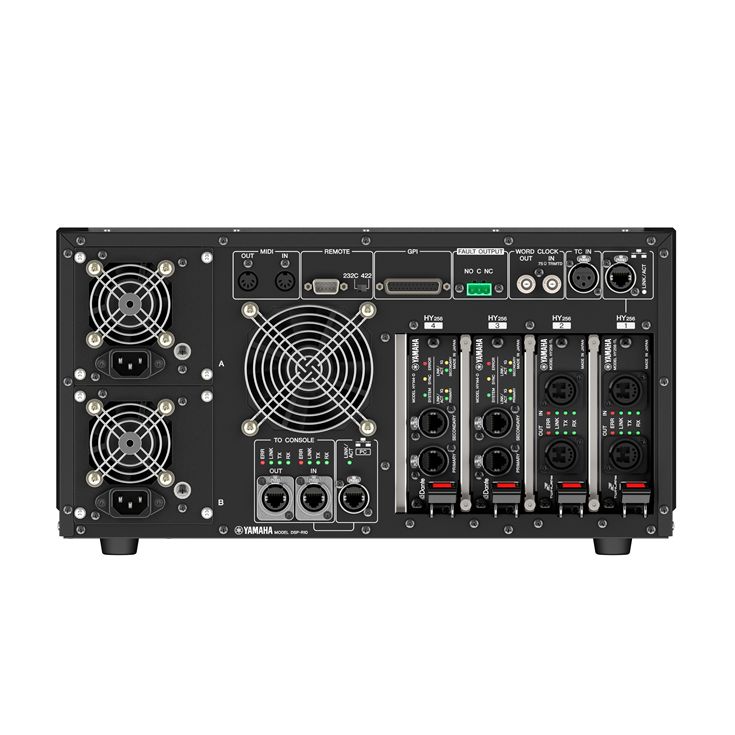

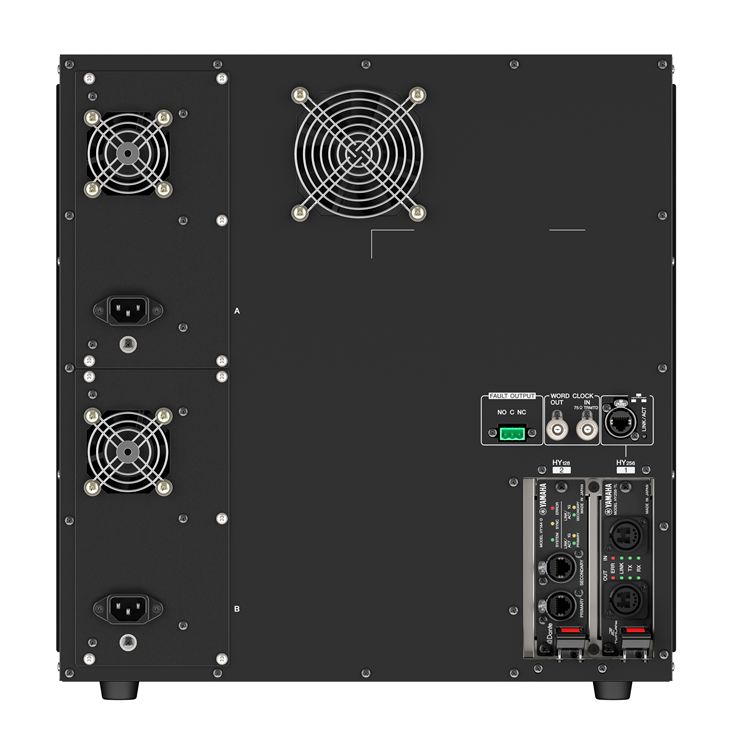

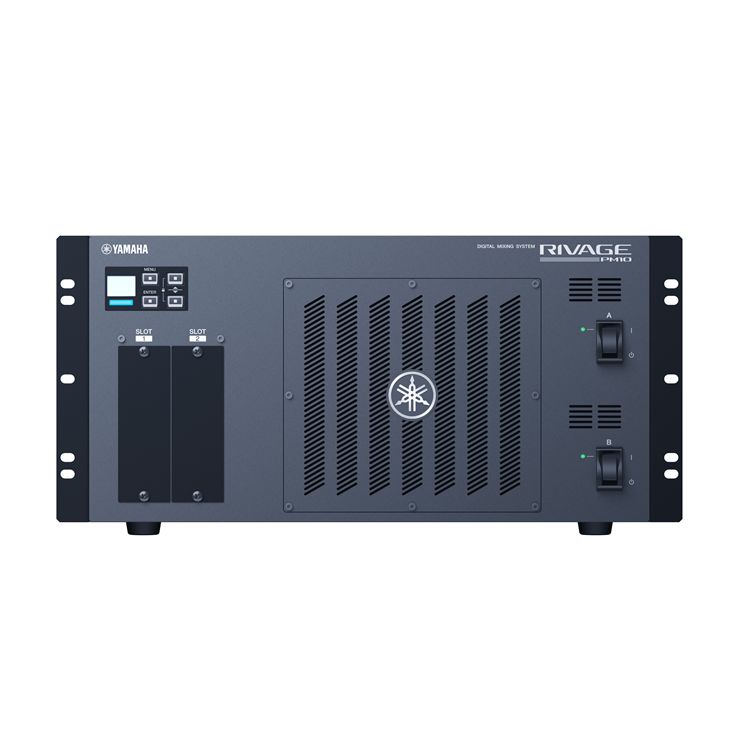

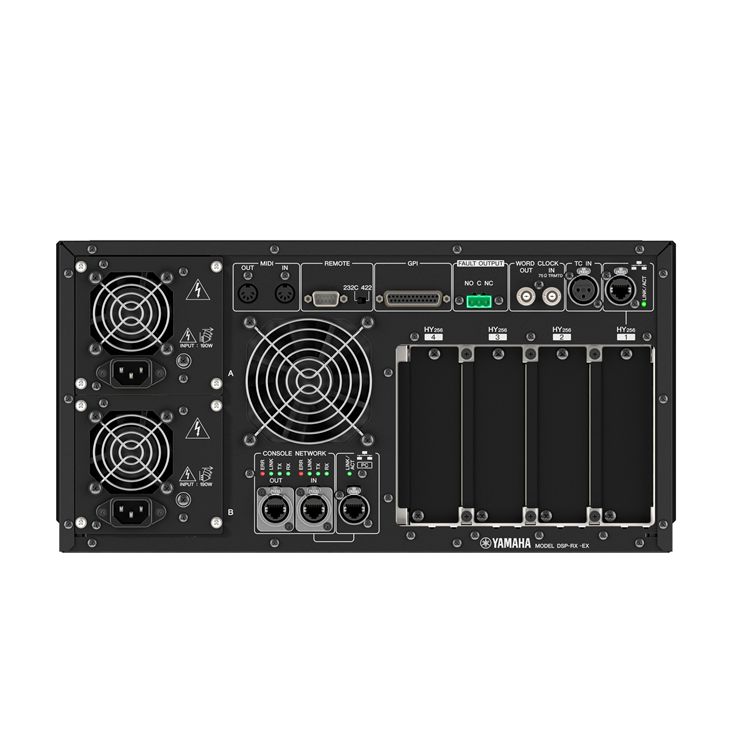

DSP引擎 DSP-RX-EX/ DSP-RX/ DSP-R10 内置 DSP-RX-EX/ DSP-RX/ DSP-R10 DSP-RX-EX/ DSP-RX/ DSP-R10
显示屏 CS-R10:15"触摸屏 x 2
CS-R10S:15"触摸屏 x 1
15"触摸屏 x 2 15"触摸屏 x 3 15"触摸屏 x 1
推子bay CS-R10:12个推子 x 3个bay
CS-R10S:12个推子 x 2个bay
12个推子 x 3个bay 12个推子 x 3个bay 12个推子 x 3个bay
选定通道 所有参数 所有参数 动态处理器、GAIN、HPF、EQ、PAN、功能旋钮 动态处理器、GAIN、HPF、EQ、PAN、功能旋钮
通道编码器
通道名称 /
彩色显示器
自定义推子库 有(每个bay 6 x 5) 有(每个bay 6 x 5) 有(每个bay 6 x 5) 有(每个bay 6 x 5)
用户自定义键 12(x 4个库) 12(x 4个库) 12(x 4个库) 12(x 4个库)
用户自定义旋钮 4(x 4个库) 4(x 4个库) 3(4 x 4 个库可被分配) 1(4 x 4 个库可被分配)
触摸旋钮 有(2个) 有(2个) 有(3个) 有(1个)
重量 CS-R10:85kg
CS-R10S:67kg
CSD-R7:94kg CS-R5:42kg CS-R3:38kg
RIVAGE PM 系列

RIVAGE PM 系列

雅马哈毫不妥协地支持音响师为艺术家创造高品质的声音。在音响师在帮助艺术家实现艺术表达的过程中,音质、操控性和可靠性都是首要考虑的关键因素。RIVAGE PM 系列正是实现这一终极品质的理想选择,其将技术与艺术完美结合,为全球观众带来全新的听觉体验。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

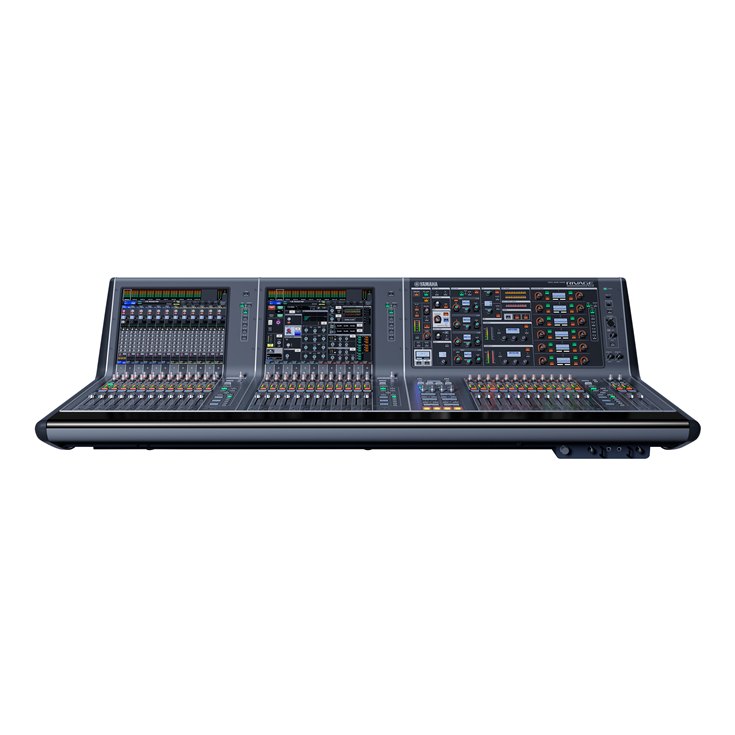

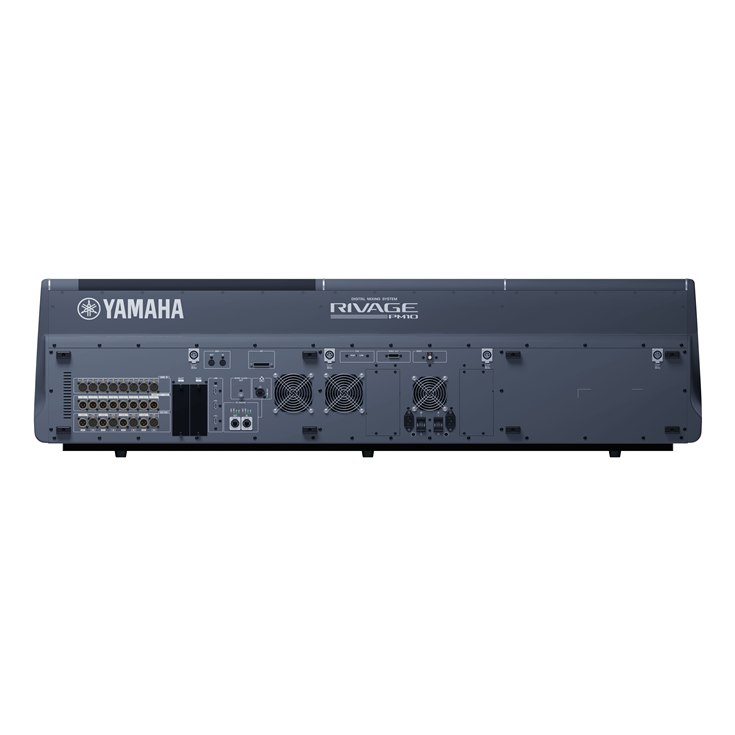

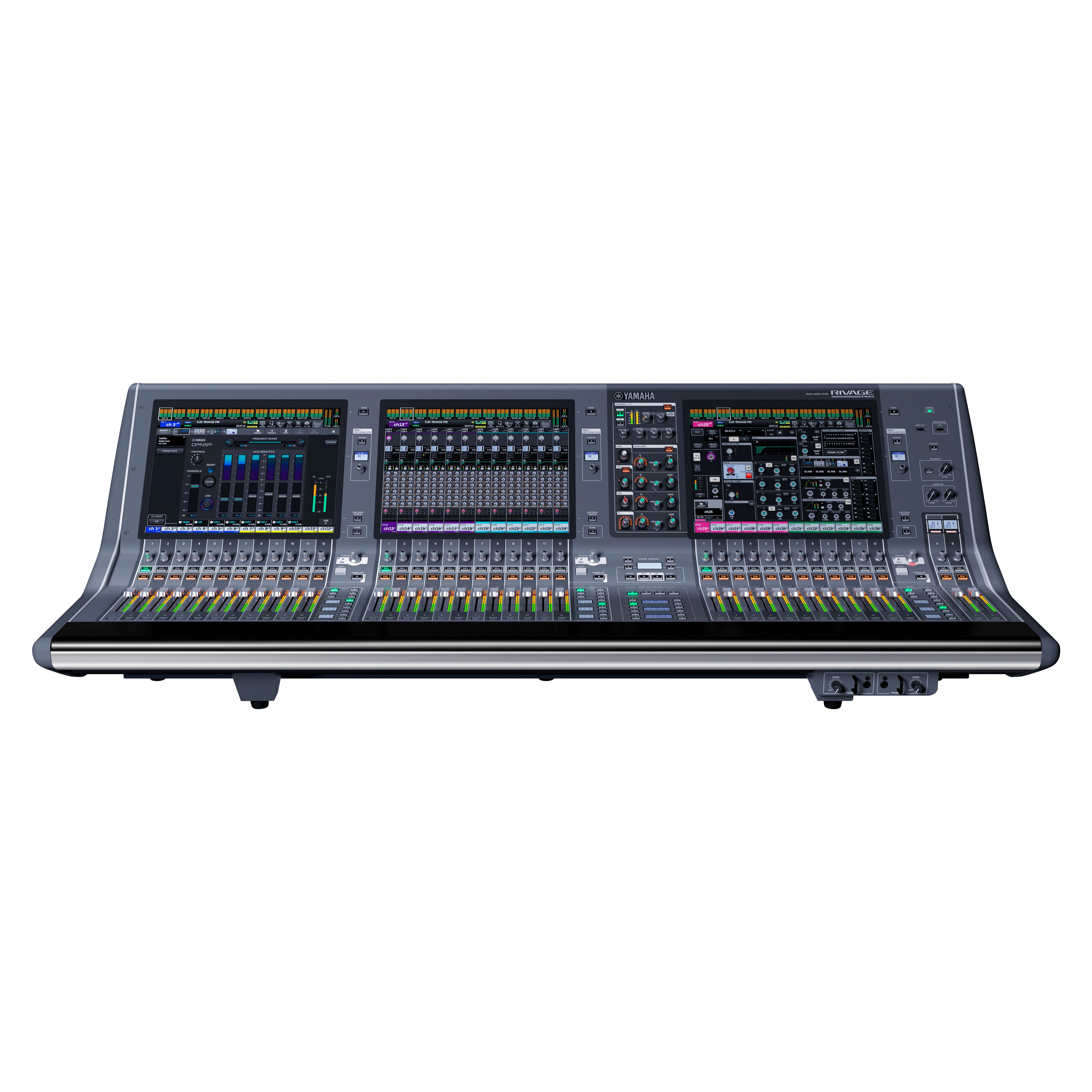

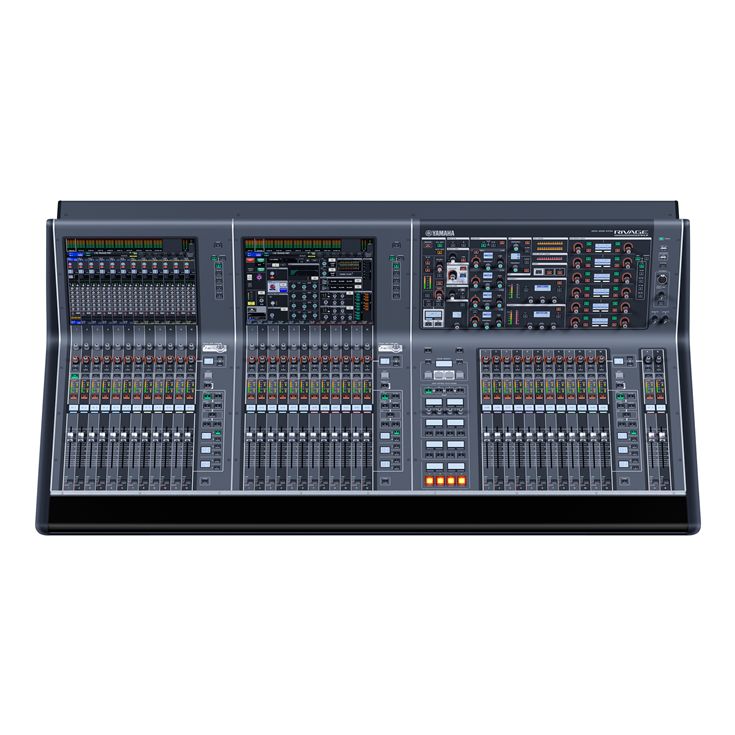

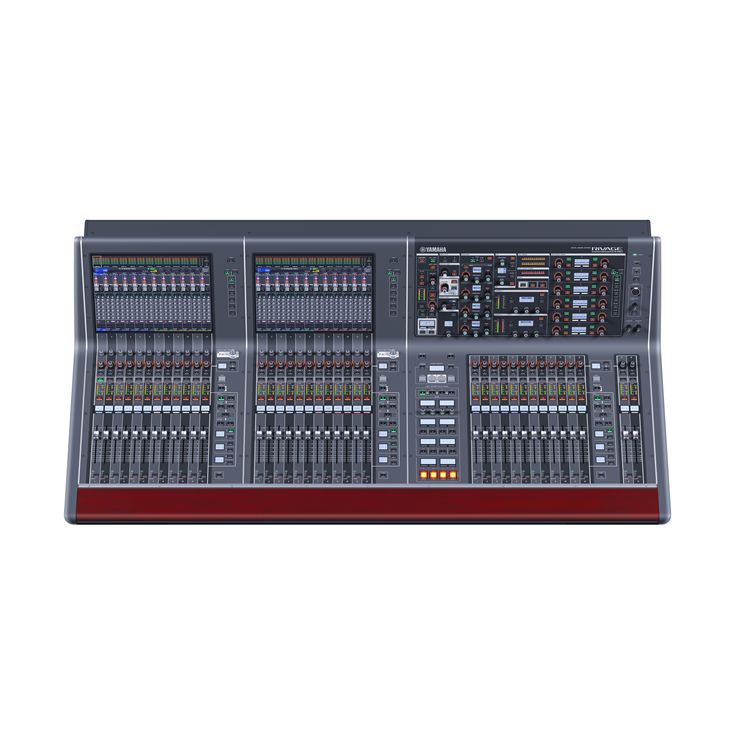

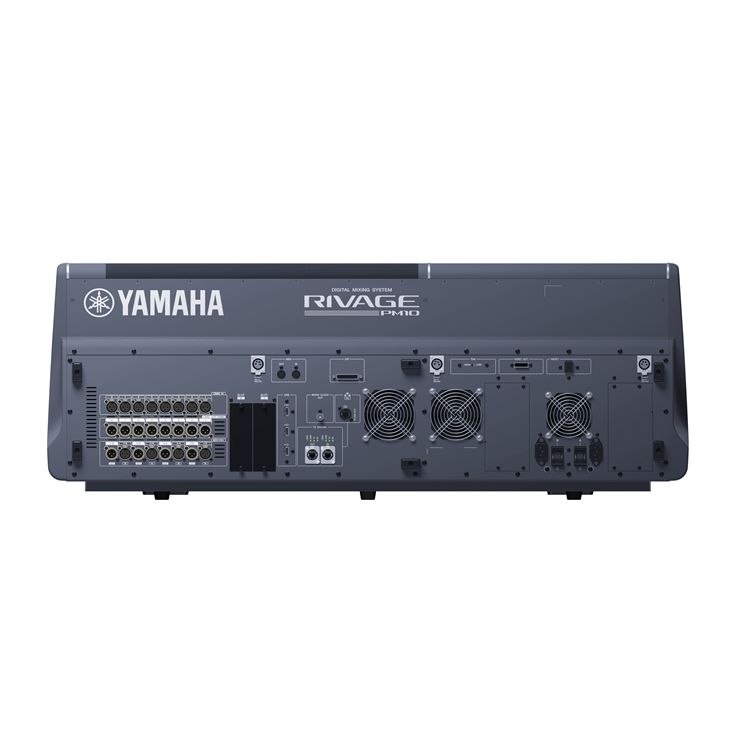

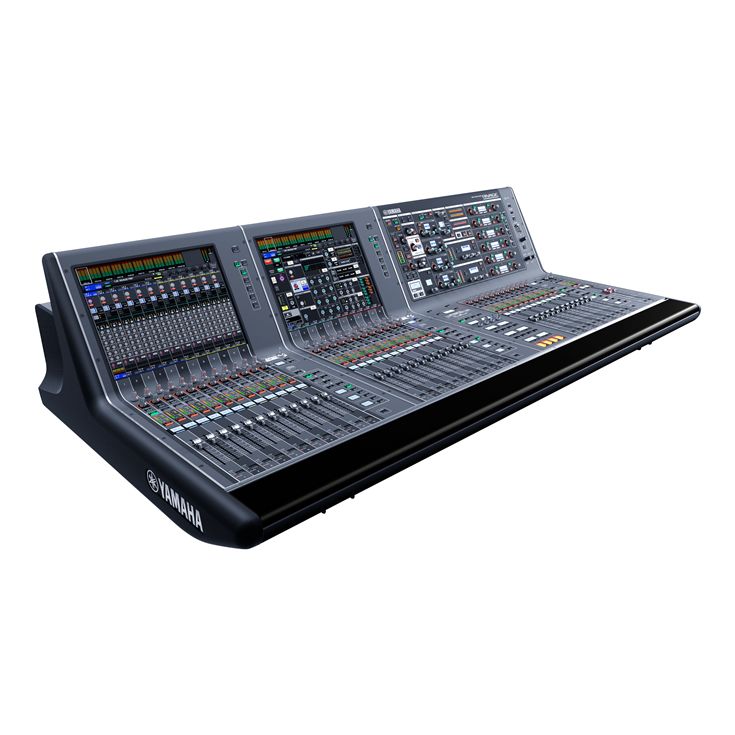

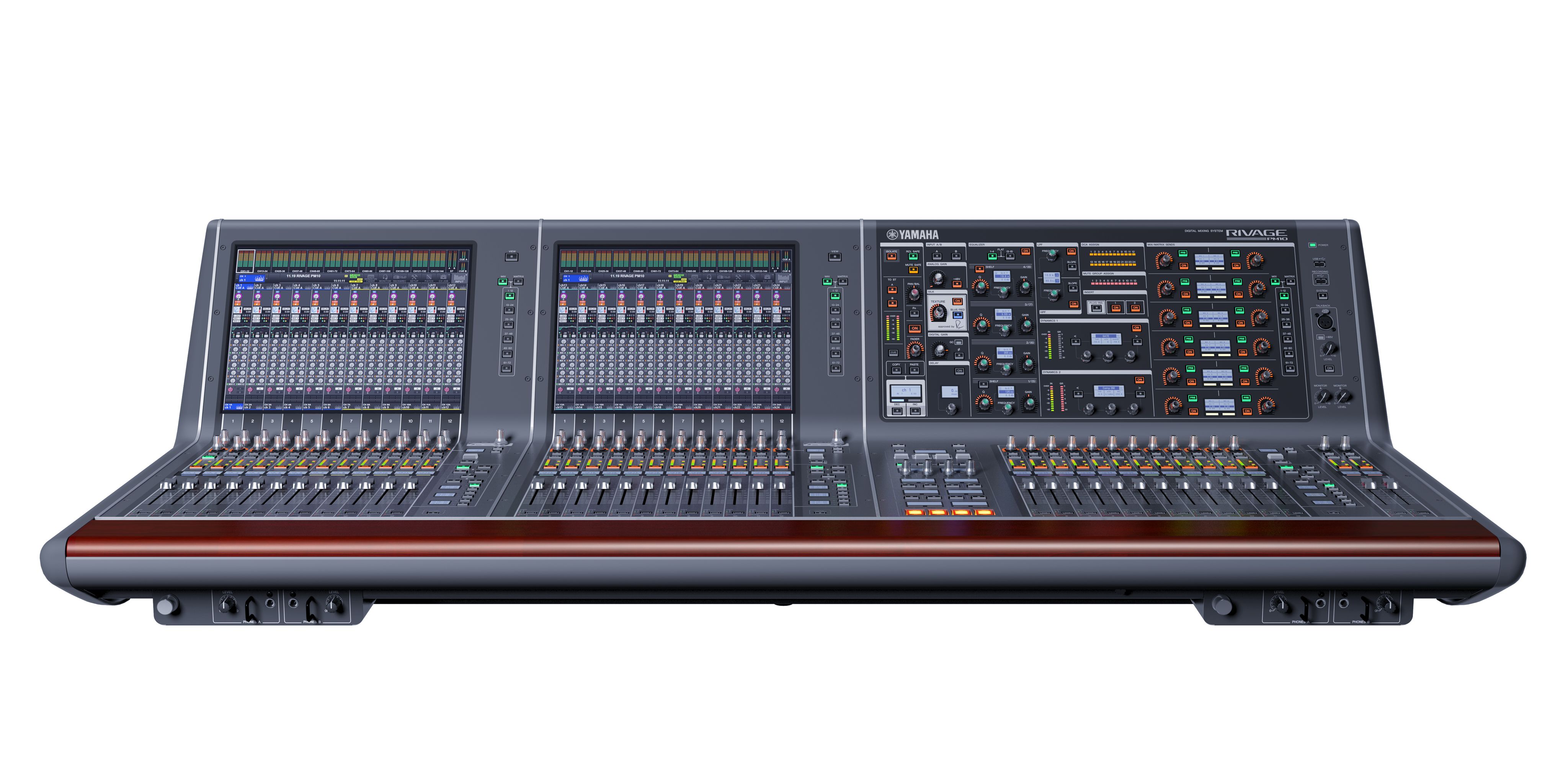

RIVAGE PM10 数字调音台

在音质、操作、功能、可靠性、可扩展性等方面,RIVAGE PM10是一款经过缜密改进的旗舰产品,为未来几代产品指明了方向。

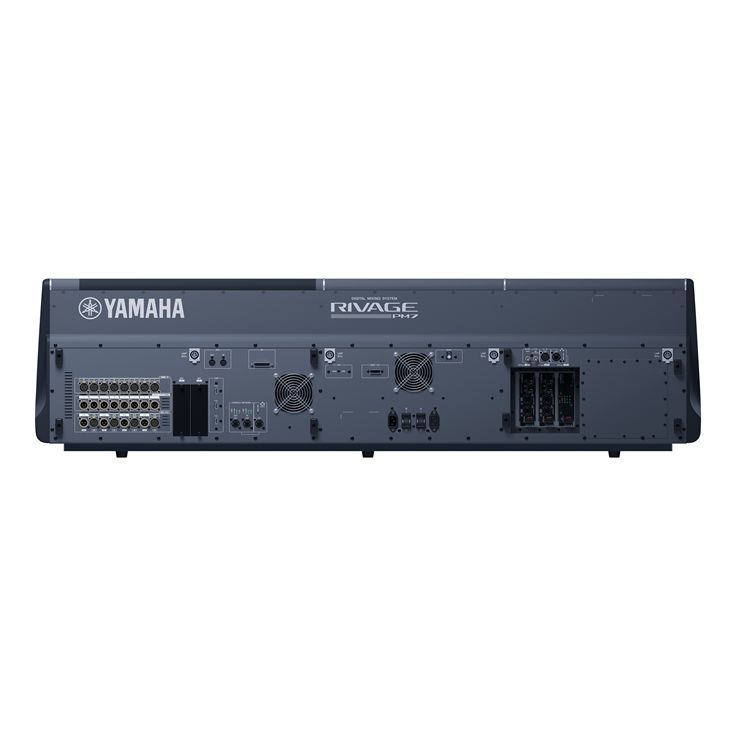

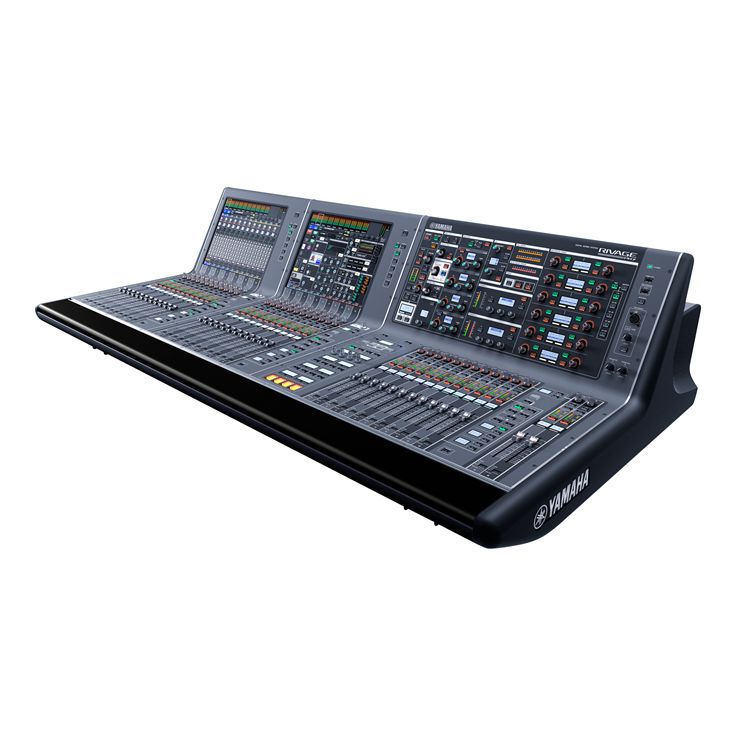

RIVAGE PM7 数字调音台

RIVAGE PM7数字混音系统由CSD-R7控制界面、一个或多个I/O机架和用于网络连接的专用界面卡组成。CSD-R7的尺寸与我们的旗舰RIVAGE PM10系统中的CS-R10控制界面相同,并且拥有相同的控制布局。通过内置的数字信号处理器,它可在一个相对紧凑的便携式系统中提供同样高标准的操作和工作效率。

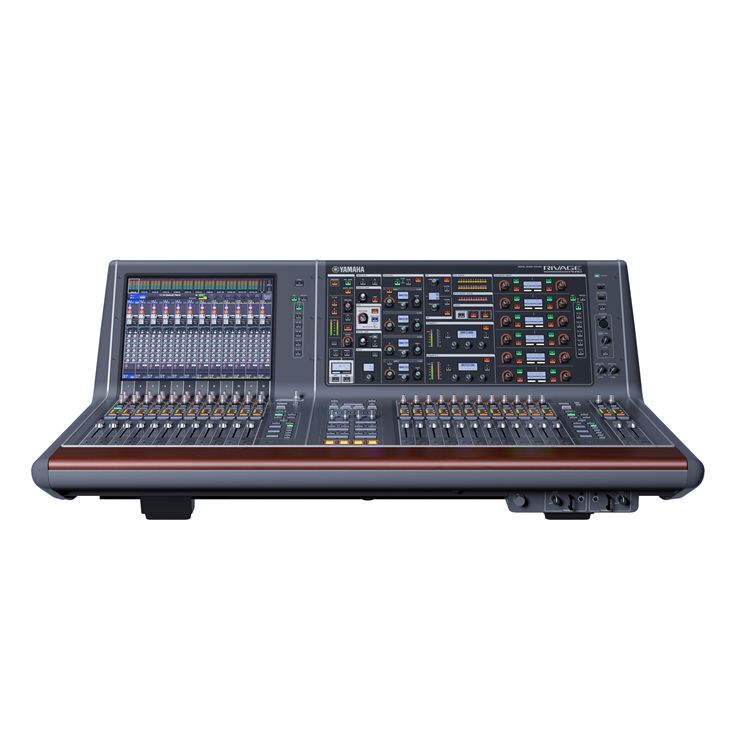

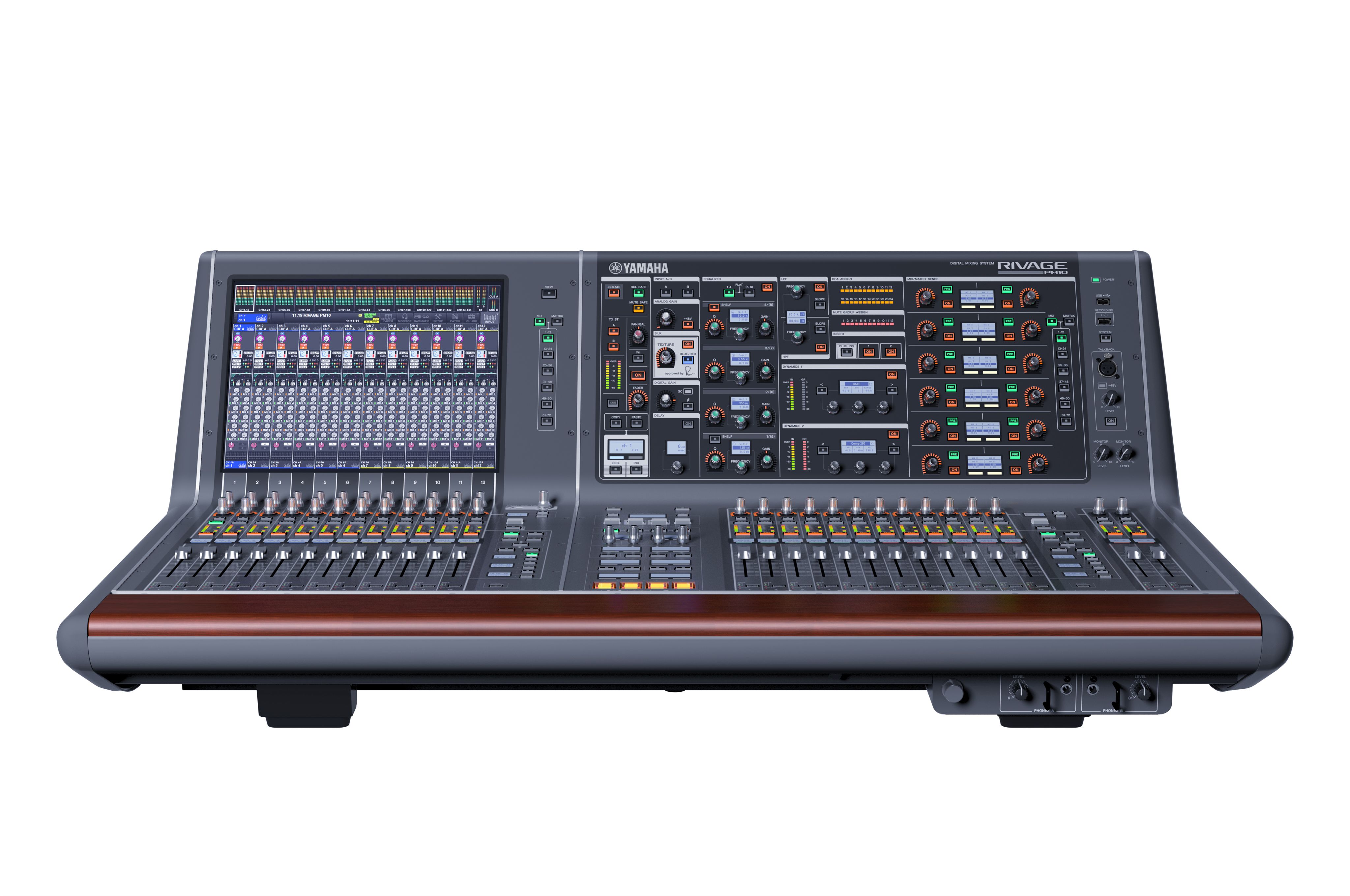

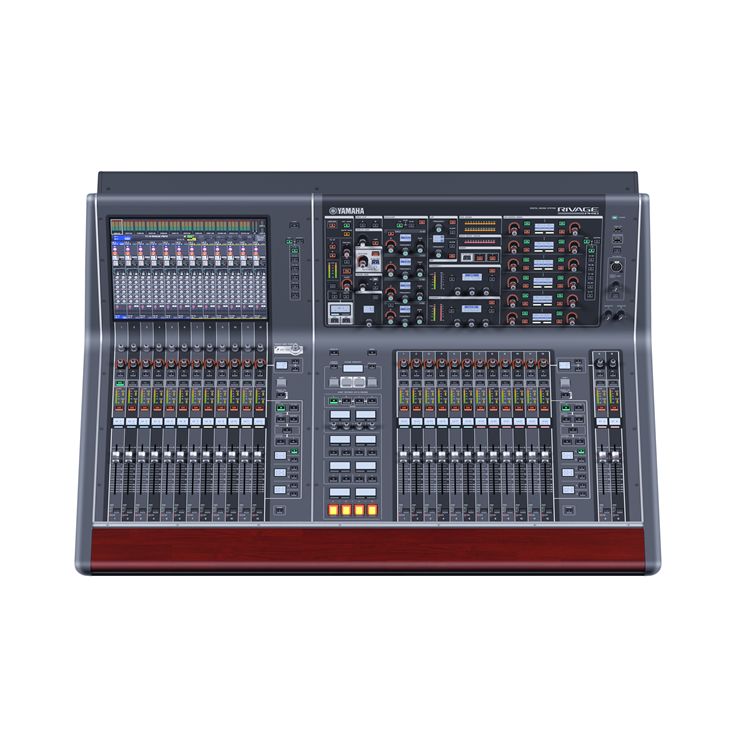

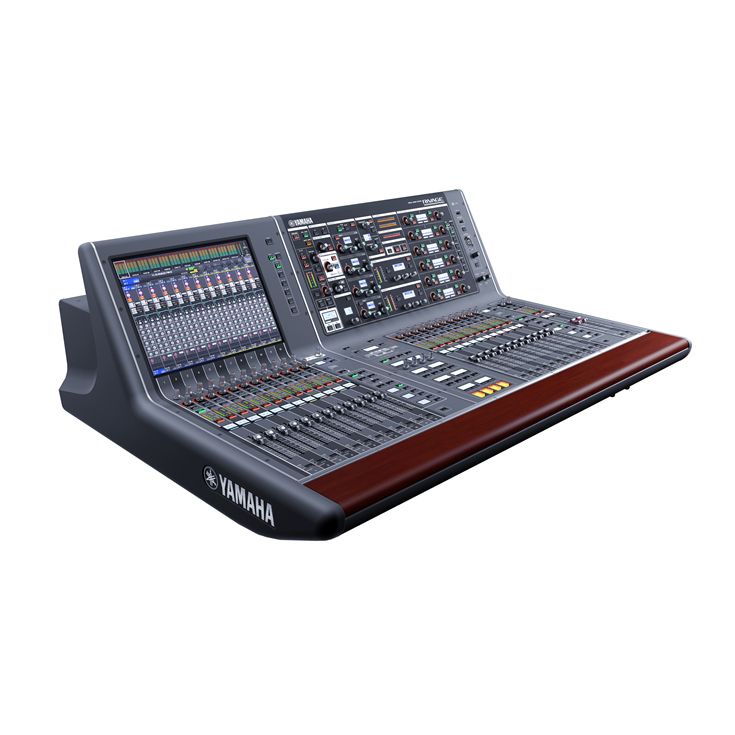

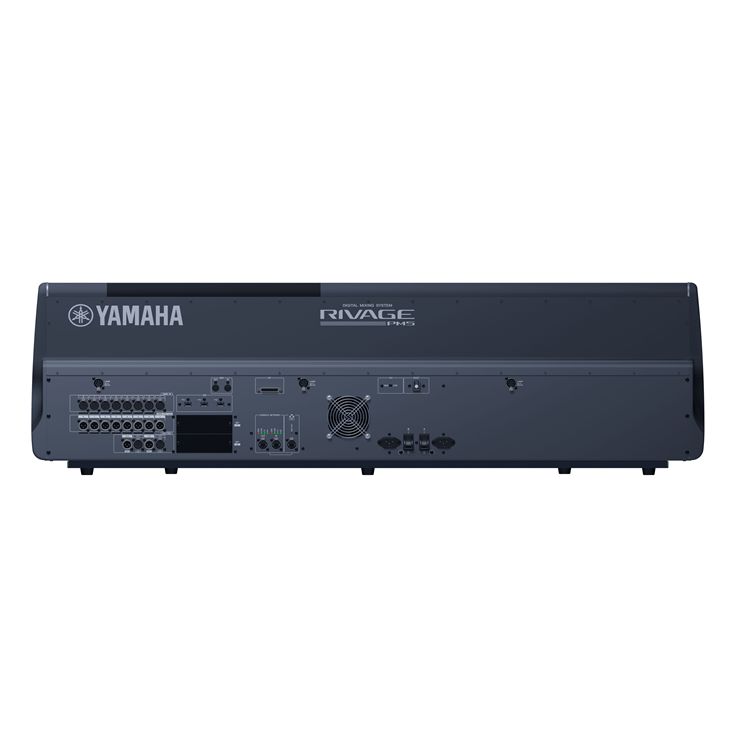

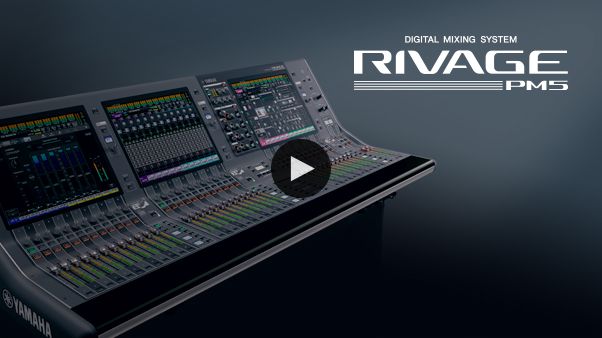

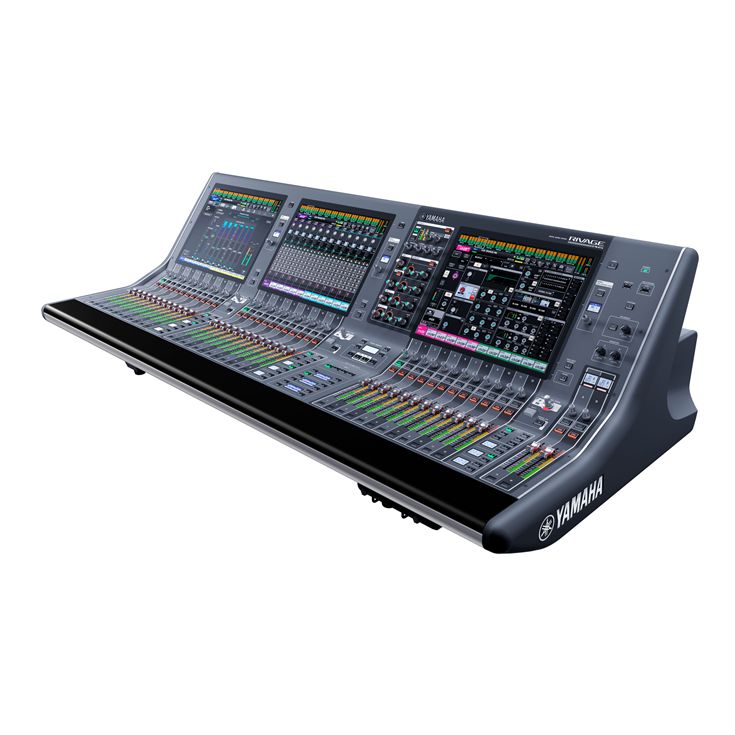

RIVAGE PM5 数字调音台

RIVAGE PM5数字混音系统不折不扣地将RIVAGE PM的功能和性能融入轻量级、直观的控制界面中,其超薄的机身令人惊讶。来自第三方的显示屏的加入,使其在紧凑、轻质的外形下形成以触摸为中心的界面,它更便于运输和设置,能够适应各种不同场地的操作需求。

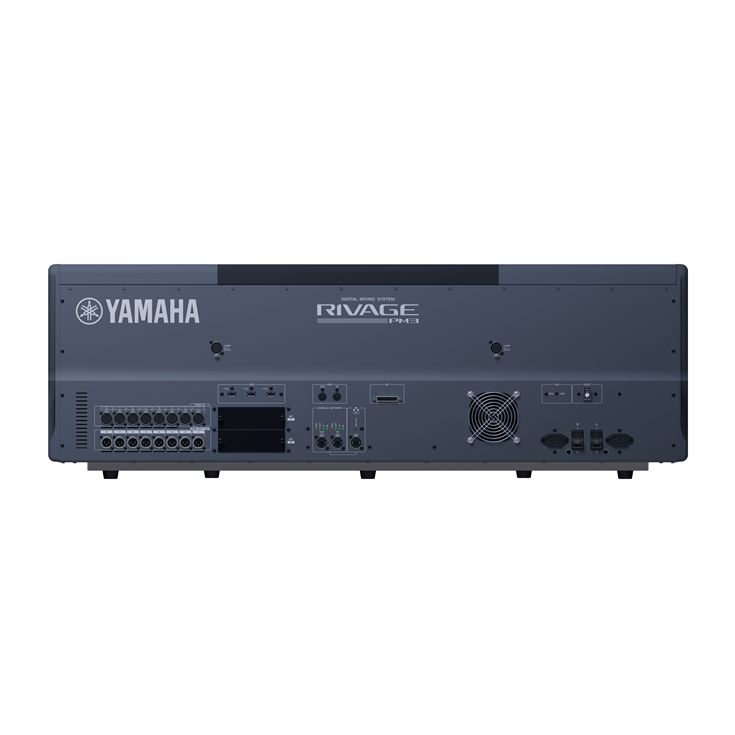

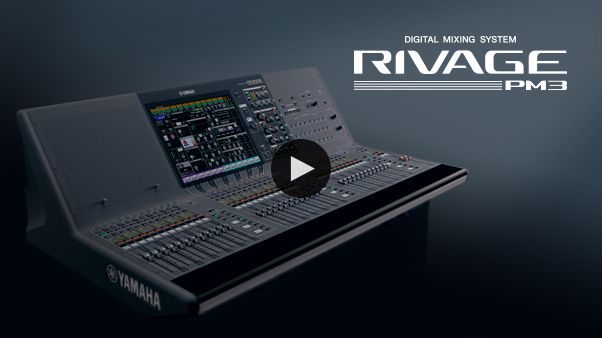

RIVAGE PM3 数字调音台

RIVAGE PM3具有一个简单的单显示界面和24个用户自定义键,方便用户进入和加速操作。您依然能获得全面的RIVAGE PM音质、全套功能和38个物理推子所带来的直观混音。



Sound

RIVAGE PM 系列

为完美音质精心设计

为了追求创造性的音频工程,理想的出发点是透明、自然的声音。所有雅马哈调音台都建立在这一理念之上,其目标是让工程师能够精确捕捉到舞台上的演出声而无需着色,然后根据需要创造性地处理声音。雅马哈对于这一理念不变的坚持在RIVAGE PM系列中显而易见。

模拟输入阶段以混合型话筒前置放大器为基础,将雅马哈“自然之声”理念带入了新高度,数字阶段则使用Rupert Neve Designs的变压器和SILK处理器电路的完整VCM建模技术,以此来获得具非凡音乐特性、充满空间感的声音。更新的通道EQ和动态优化,也将为用户带来出色的创造性。

通过与各自领域处于领先地位的其他厂家紧密合作,内置插件也在逐步进化,使得创意性的声音工程成为可能。通过与RND(Rupert Neve Designs)公司的合作以及雅马哈VCM技术的应用,70年代和80年代珍贵的均衡器和压缩器得以再现。Eventide Harmonizer和Reverb效果器则是通过与原属厂家合作开发而成。

所有插件都已融入至RIVAGE PM系列中,为工程师们带来了他们所需的工具,一切只为传递高品质和充满音乐性的声音。

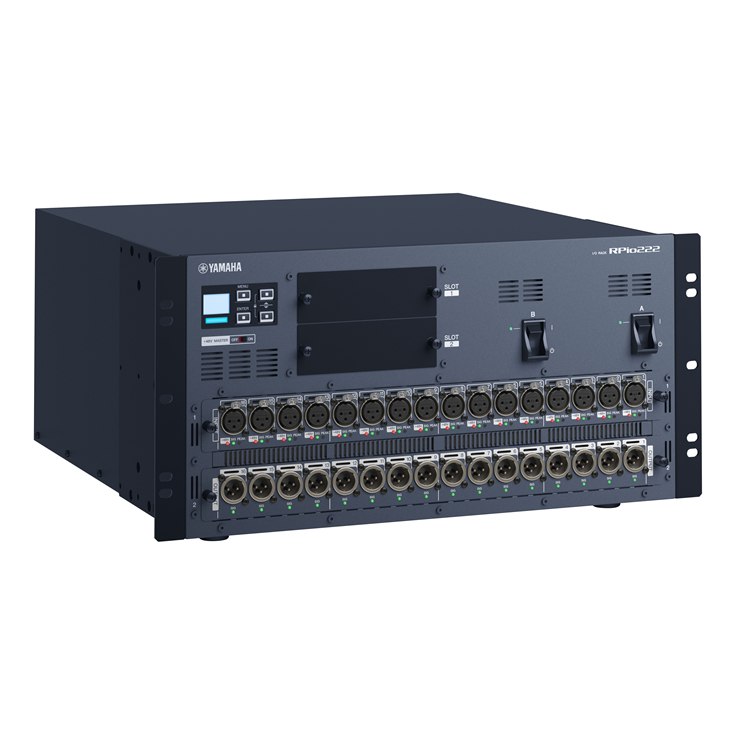

两款I/O机架

Yamaha RIVAGE PM Series

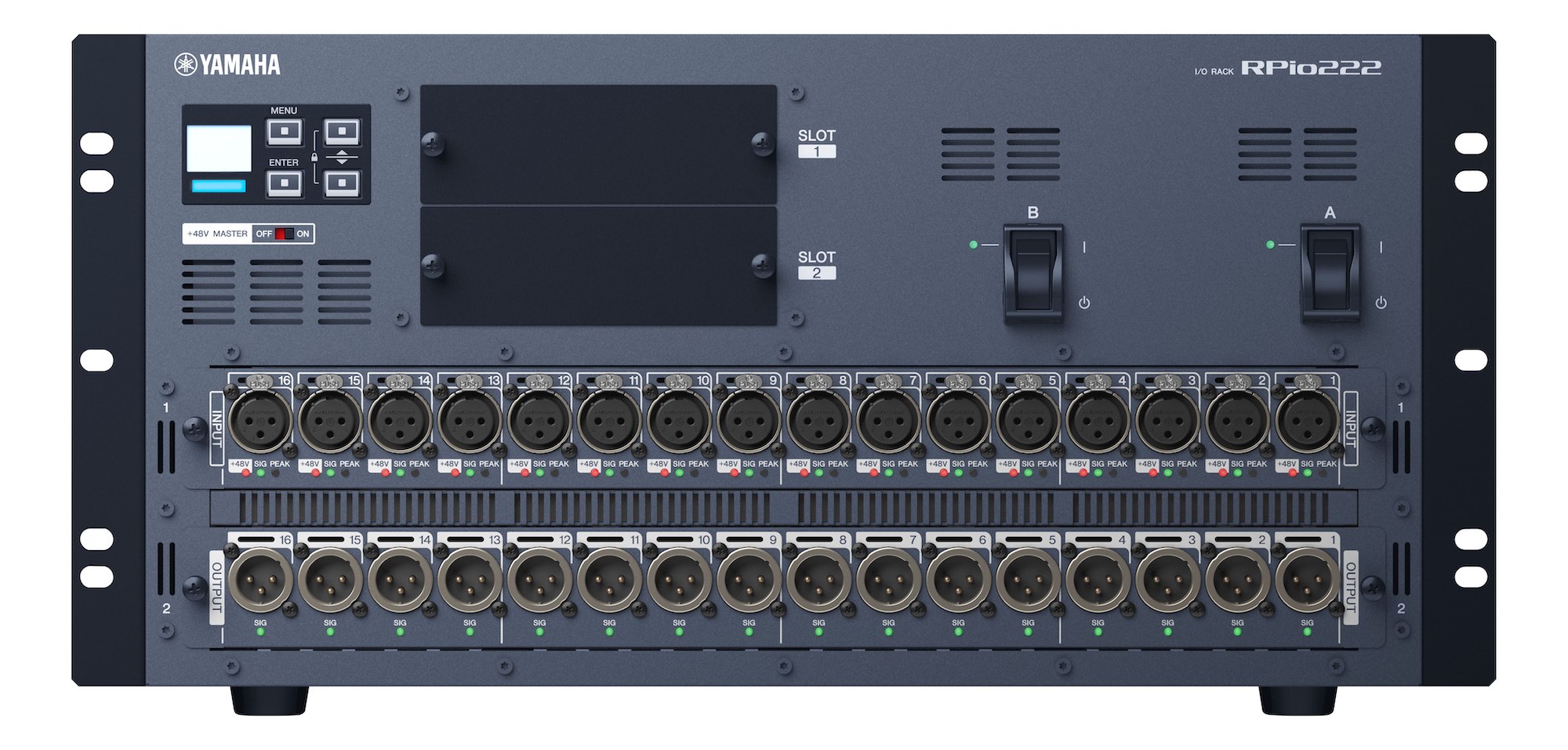

输入电路和处理是获得高品质音质的关键。信号链的输出端对于保持声音品质具有关键作用。我们提供两种高性能的I/O机架单元用于RIVAGE PM系统的输入和输出,每种都能与不同音频网络实现兼容。

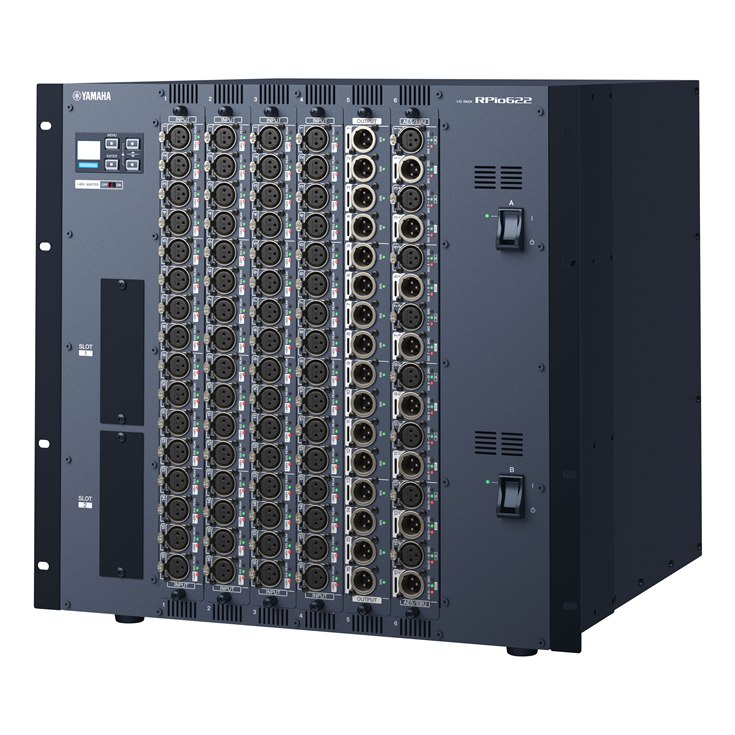

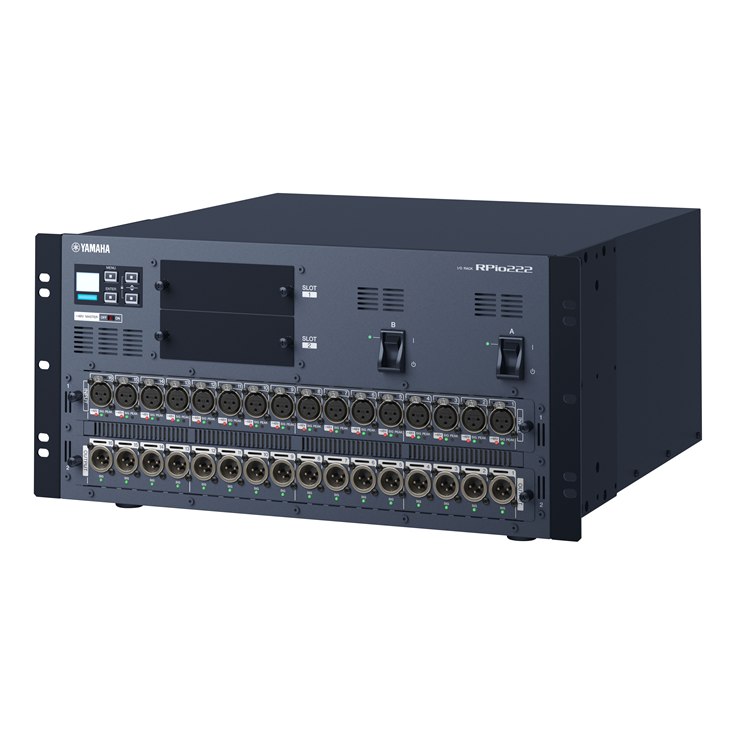

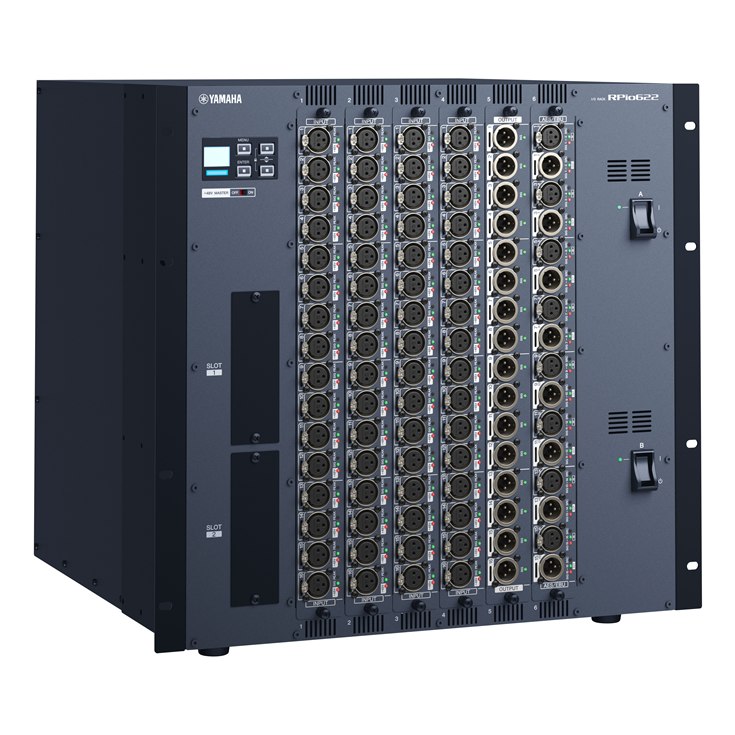

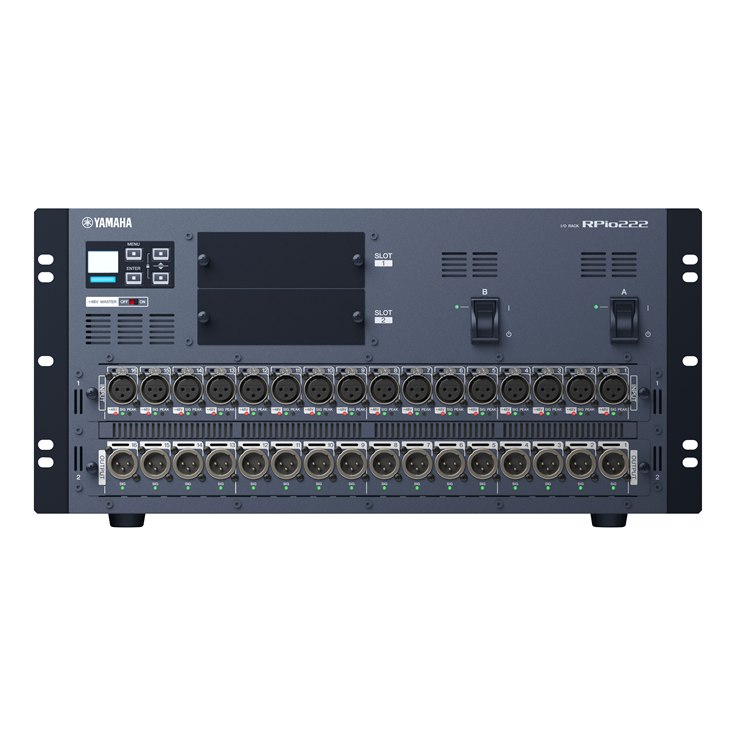

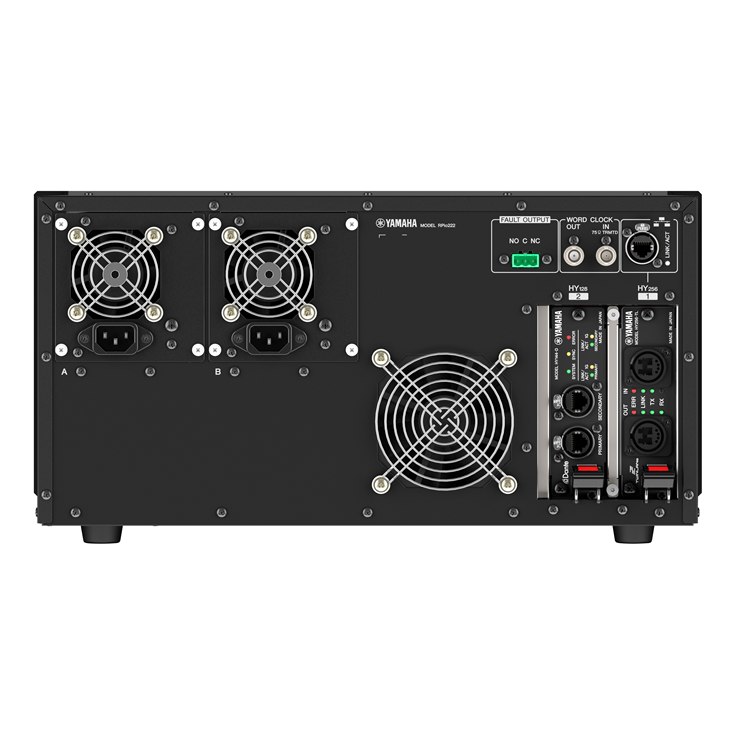

TWINLANe是其兼容的网络之一,能够通过光缆传输400个音频通道。RPio622和RPio222 I/O机架为TWINLANe设备,HY256-TL和HY256-TL-SMF则是音频界面卡。RPio622和RPio222 I/O机架的高性能模拟输入部分包含混合型话筒前置放大器,在数字层面上则有对Rupert Neve Designs(RND)出品的变压器以及SILK处理功能的精确仿真。

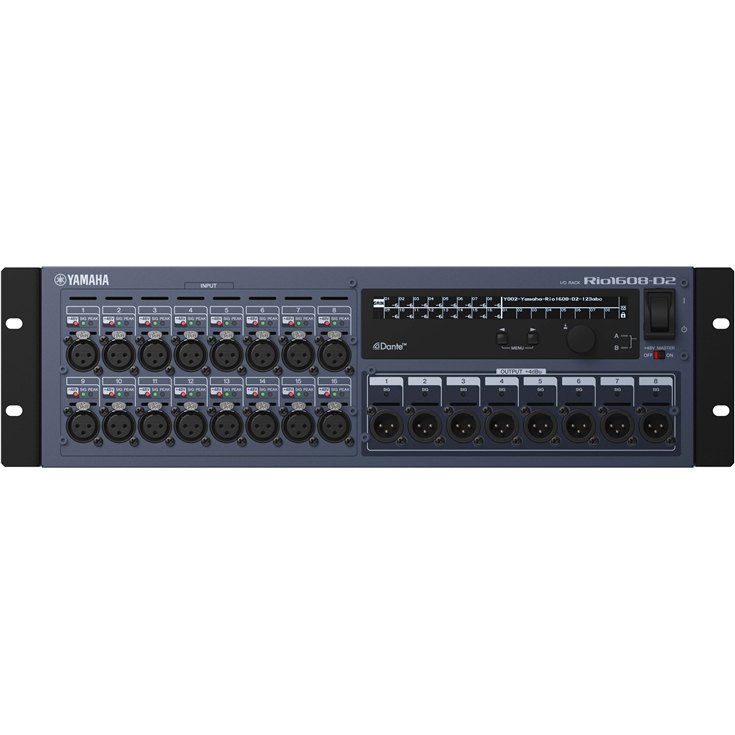

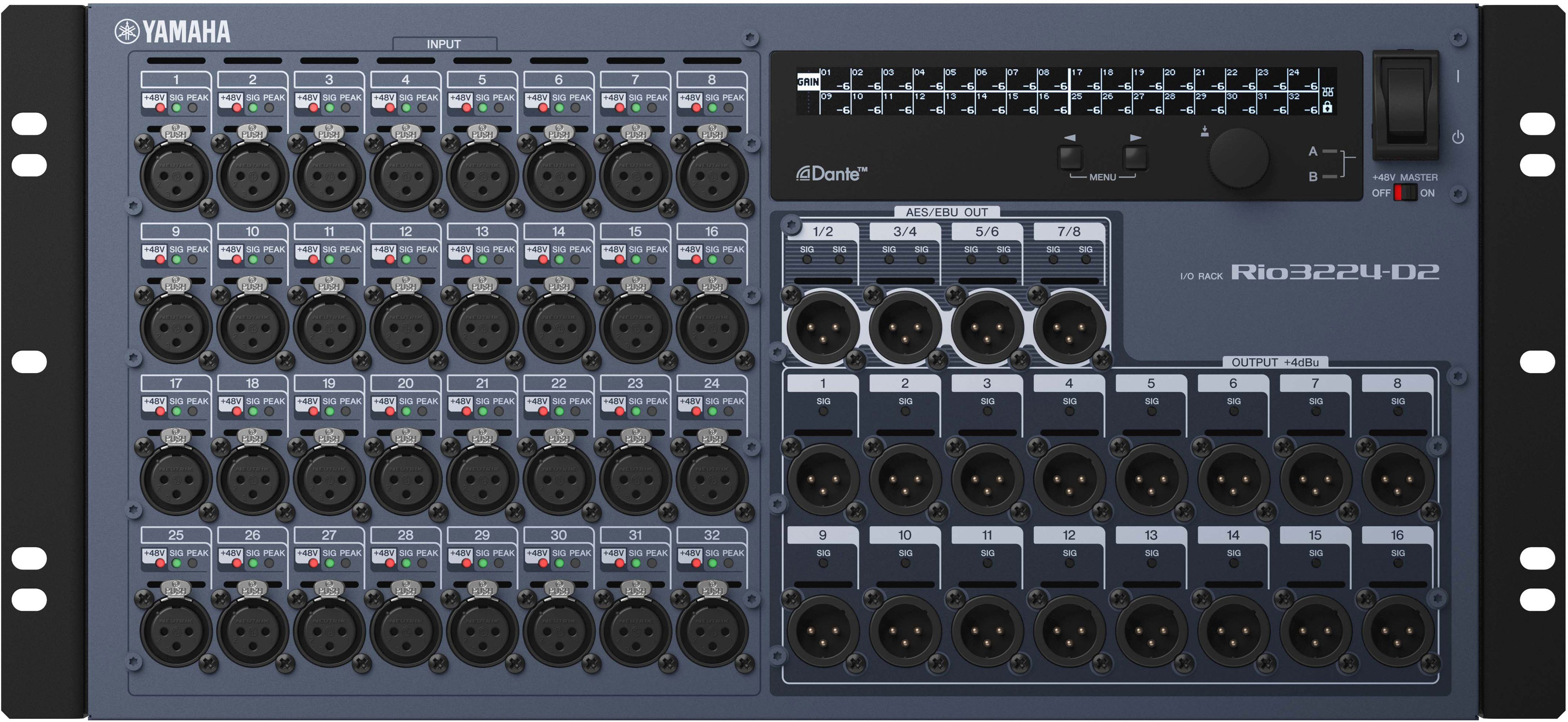

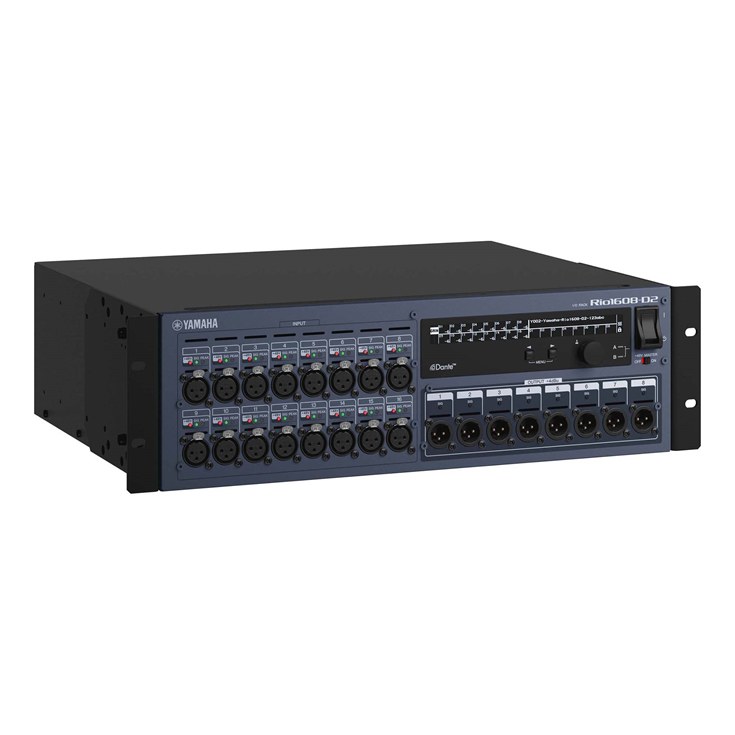

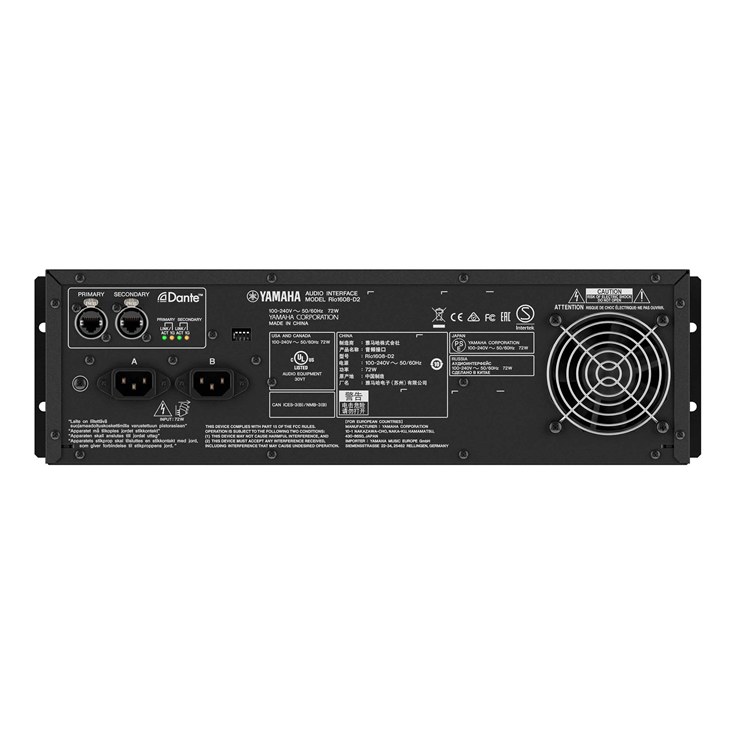

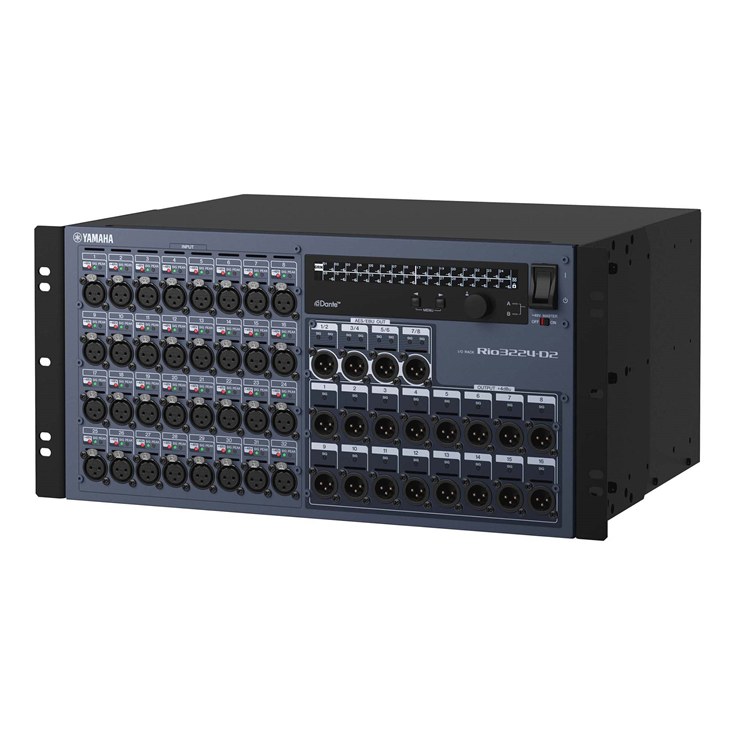

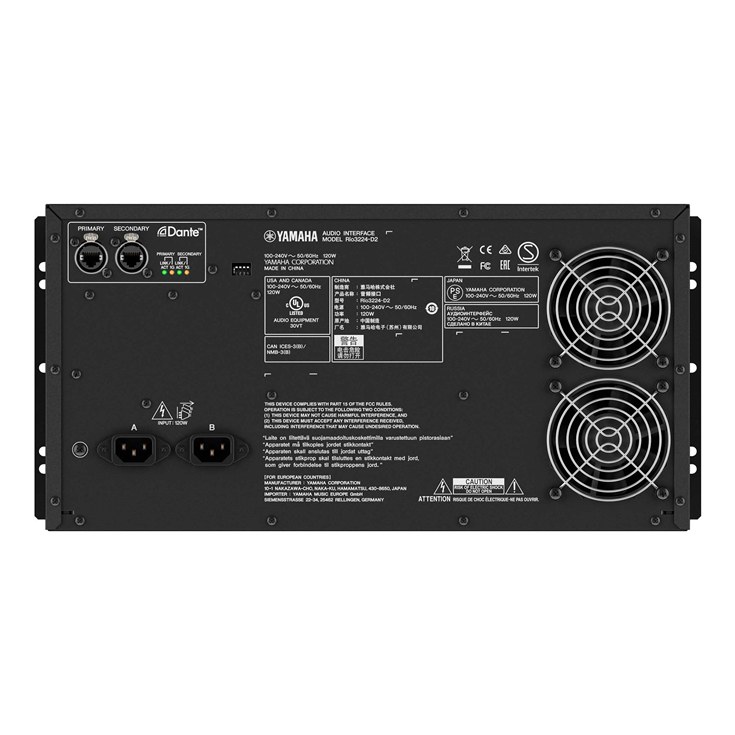

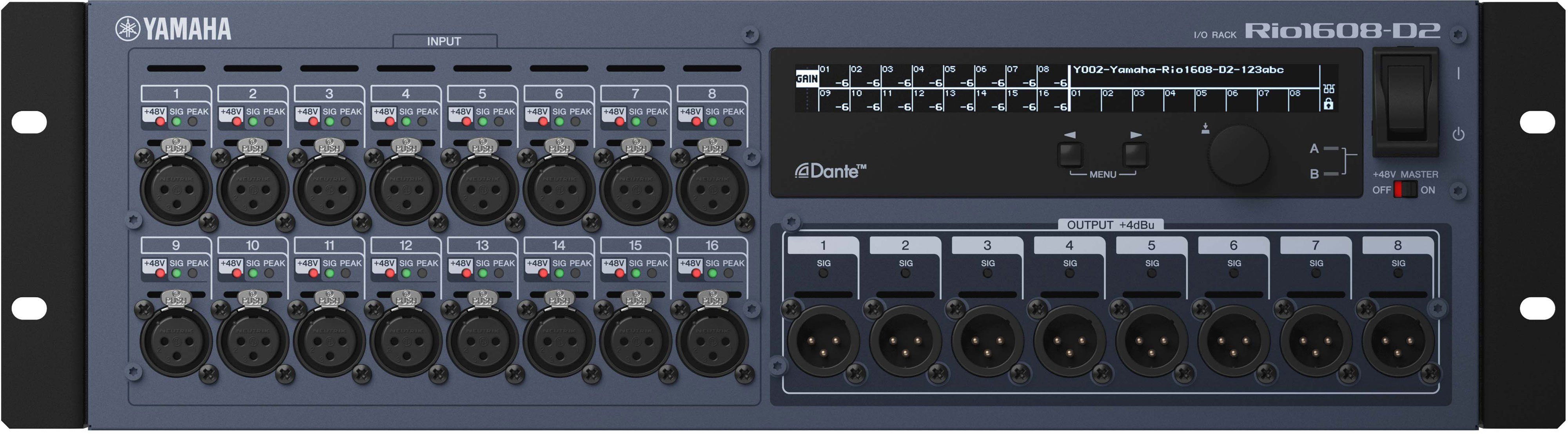

RIVAGE PM系列还具有Audinate的Dante网络兼容性,这是许多雅马哈调音台和专业音响产品的标配功能。Rio3224-D2和Rio1608-D2 I/O机架和HY 144-D音频界面卡已具备Dante功能,可与任何RIVAGE PM系列系统结合,带来自然之声的输入。任何一种网络解决方案都能捕捉到舞台上产生的声音,不带任何着色,每个细微之处都完好无损,让工程师得以利用RIVAGE PM系列的创作能力,将影响力最大化地带给听众。

经过优化并实现新高度的通道EQ和压缩器

Yamaha RIVAGE PM Series

RIVAGE PM的通道EQ和动态处理器同样进行了重大升级和优化,能够匹配输入部分的创新变化。输入通道包含 4 段全参数 EQ 调整功能,与此同时输出通道则配备了 8 段全参数 EQ 调整功能,并且采用了包含全新开发的算法在内的共4中算法类型。“Precise”算法便于用户指定和控制特定的EQ点,“Aggressive”算法是针对大多数音乐性的响应而设计,而“Smooth”算法可提供顺滑、自然的控制。“Legacy”算法带来的均衡器中常见的使用感和响应,已在作为行业标准的雅马哈数字调音台PM1D和PM5D等产品中被用户熟知。“Precise”算法包含了搁置滤波器高低段的 Q 参量调整,用户可以灵活地控制超调量以增加声音的音乐化特性。在配备的两个动态处理器中,每个处理器均包含可选择的门限,压缩器,闪避或者咝声消除器等功能。压缩器拥有两种类型:“Legacy Comp”压缩器包含雅马哈数字调音台标准配置的压缩器参数,“Comp260” 压缩器则是运用雅马哈 VCM 技术根据 70 年代流行的模拟压限器建模而成。 后者精确地模拟了VCA电路和原始设备中使用的RMS电平检测器的特性,并对每个参数的效果进行微调,以在现场扩声应用中获得最佳效果。我们还提供了用于重建此款经典压缩器/限制器的原始固定设置的预设,便于在需要原始声音的情况下使用。



插件的非凡选择

处理器品质向来是雅马哈数字调音台的主要优势。RIVAGE PM系列提供了全面的插件选择,包括备受欢迎的经典型号。RIVAGE PM系列总共有 50多个插件效果器,充足的处理能力可支持多达256*个复杂插件的同时使用,如Portico 5033或Portico 5043。此外,还有Eventide H3000 Ultra-Harmonizer和带有大量预设选择的全新SP2016混响,以及Dan Dugan自动话筒混音等多款插件。这些来自优秀的第三方厂家的支持造就了一系列原创的雅马哈插件,产品的多功能性和处理能力得到提升,为工程师们带来广泛的创作自由。

* 使用DSP-RX-EX

Bricasti 混响效果器

Yamaha RIVAGE PM Series

Bricasti Design 是全球首屈一指的手工制作、硬件数字混响的制造商之一。

Y7 是专门设计用于雅马哈 RIVAGE PM 数字混音系统的产品,从而向现场扩声市场推广 Bricasti 的产品,它能与调音台相互融合,操作简单、快捷、便于上手,并将著名的‘Bricasti’声音带给使用雅马哈产品的用户。

RND Portico 插件

Yamaha RIVAGE PM Series

尽管与RND共同开发的SILK处理器模拟是RIVAGE PM系统的重要组成部分,除此之外我们还有很多其他合作开发的产品。除了广受赞誉又名声远播的Portico 5033 EQ和5043处理器外,RIVAGE PM系统还包括易于操作的Rupert Neve Designs(RND)的Portico 5045 Primary Source Enhancer,可有效抑制话筒输入中的背景噪声,提升清晰度,显著增加反馈余地,使其成为教堂、体育场、音乐厅和其他容易产生反馈声的环境中现场扩声的理想工具。

在 V5.0 固件中增加的Portico II Master Buss Processor(P2MB)总线处理器重新定义了传统双通道压缩和限制器间的界限。从EDM重低音混音到特定室内乐团处理,该处理器适用于各类场合。

Dan Dugan自动混音器

Yamaha RIVAGE PM Series

通过与Dan Dugan Sound Design的深入合作,著名的Dan Dugan自动话筒混音器及其先进的算法已内置到RIVAGE PM系列数字混音系统中。它的设置很简单:只需将处理器插入最多64个通道中,即可自动优化话筒增益分配。自然顺滑的增益控制,如同熟练的音响师正在进行混音一样。该系统还能显著减少反馈和梳状滤波器效果。对于语言类的应用,尤其是没有脚本的情况,自动混音器能够让操作人员集中精力于推子操作以外的细节,以实现始终如一的高质量混音。

Eventide效果器

Yamaha RIVAGE PM Series

Eventide在效果器领域可谓是一个传奇。V4.0版本中加入了广受赞誉的 H3000 Ultra-Harmonizer和全新SP2016 Reverb插件,适用于RIVAGE PM系列的所有产品。除了可以编辑以精准定制任何所需效果的全套参数外,SP2016还提供了大量的预设选项,以便快速轻松地调出理想的混响声音。

雅马哈DaNSe噪声抑制器

Yamaha RIVAGE PM Series

RIVAGE PM系列拥有一系列强大的雅马哈原装插件,其中包括DaNSe噪声抑制器。“DaNSe”插件可以分析噪声频率特性,并采用 LEARN 功能自动实现最有效的噪声抑制,无需用户进行任何复杂的设置或编程。对于戏剧和音乐剧来说,噪音抑制的优势非常显著,可大幅提高音频清晰度。DaNSe还能有效地抑制空调噪音,以及舞台移动灯中冷却风扇产生的噪音。 它还能减少对舞台上乐器话筒的监听出血,并在广播和体育赛事中抑制人群噪声。它是一种高效、应用广泛的噪声抑制工具。



操作

RIVAGE PM 系列

流畅的操作为您带来安心的操作体验

雅马哈始终专注于数字现场扩声调音台的可操作性,不遗余力地为熟悉使用模拟调音台的工程师们提供可以直观操作的使用界面,同时最大限度地利用数字技术和功能。RIVAGE PM系统将这一理念提升至新高度,将一个已为熟知且高度好评的界面进行扩展,使工程师们能够更高效便捷地获得理想的声音。

精致的操作界面

Yamaha RIVAGE PM Series

RIVAGE PM界面中的关键元素是已成为行业标准的雅马哈选定通道(Selected Channel)功能,通过其SEL键即可直接访问所选任何通道的参数。选定通道部分可使用户清晰、直观地控制选定通道的所有参数。全面的按键布局大程度地利用了面板的空间,编码器、按钮、信号指示等按键提高了操作的舒适度,能够适应任何环境或混音使用的需求。 RIVAGE PM系列的控制界面配备了 3 个推子模块,每个模块中包含 12 个推子,用户可以根据使用需求将通道分配到这些推子中。根据调音台的不同,部分或所有推子模块可与位于顶部面板的大触摸显示屏形成联动,带来增强的Centralogic操作环境。垂直延伸的通道条与触摸屏形成天衣无缝地结合,为用户提供直观又带有逻辑性的操控体验。 上述设计除了使用户能以 12 个通道为单位对所有通道进行管理外,还能满足 2 位工程师对不同的通道组进行控制。

升级的发送操作(RIVAGE PM5/3)

Yamaha RIVAGE PM Series

设置发送是几乎所有现场混音流程中的重要部分。除了熟悉的Sends on Fader(推子发送信号)功能外,用户可以通过Send / User Defined(发送/用户定义)旋钮控制发送电平。也可以通过触摸控制调整显示屏面板上出现的发送电平。这种扩展的控制选择范围显著提升了设置和调整发送时的方便性和通用性。

触手可得的布局,优化的可视线

Yamaha RIVAGE PM Series

RIVAGE PM系统在控制面板上配备了触摸屏和选定通道功能,可以为工程师提供舒适的可视化体验。这款不断进化的调音台设计还通过改进的视线范围,使工程师能够更广泛、更全面地看到舞台上的动态,从而与表演者建立了更紧密的联系。

与任何任务匹配的监听部分(RIVAGE PM10/7)

Yamaha RIVAGE PM Series

对于现场扩声调音台来说,监听的灵活性是一个重要的标准,它必须适用于广泛的应用。RIVAGE PM10和PM7系统拥有2个监听输出/Cue输出,并可以储存多达8组的监听声源并根据需要选择。除了输出电平的独立控制外,系统同样为监听部分提供了专用的延时和8段全参数EQ调整功能。同时,在EQ调整阶段之前即可插入插件。所有这些特性都为在任何应用场景下创建最佳监听设置提供了所需的灵活性。

高度可见的推子电平(RIVAGE PM5)

Yamaha RIVAGE PM Series

与每个推子相关的电平表也具有清晰的视觉反馈。推子电平表可以显示单声道或立体声电平,或者在用户想查看通道动态时减少增益。推子电平表提供直接的反馈,让用户了解推子操作是如何影响信号,从而使用户实现精确的控制。



强化的功能性

RIVAGE PM 系列

与时俱进,保持领先

不断发展的应用程序正不断提出新的挑战和需求,雅马哈以固件更新的形式提供持续支持,从而使我们的数字调音台、RIVAGE PM系统保持最新状态,并且在业界处于领先。

覆盖过滤器提供快速反应

Yamaha RIVAGE PM Series

覆盖过滤器可以显著拓展调音台场景记忆功能的实用性。它可以实现独立于场景调用的 “Overlaid” 覆盖功能,允许在当前混音状态下,临时性调整推子偏移量和混音/矩阵母线发送量而不受场景调用影响。例如当演出发生计划外的状况时,覆盖过滤器可以帮助工程师对该通道做出临时性的改变,随后即可迅速恢复到原有的参数设置。覆盖过滤器功能在需要临时性调整以及迅速恢复原有设置的情况下,有巨大的价值。

Theatre模式

Yamaha RIVAGE PM Series

Theatre模式可以使4个库中的场景和自定义变更更加便捷,可用于为单独的表演者存储不同的EQ和动态设置。在Theatre模式下,EQ和动态设置不会被存储在调音台的“场景”中,只有库编号会被存储,以便所做的任何调整都将应用于使用同一库的所有场景。

例如,当多个表演者饰演同一角色或必须使用替代者时,可以使用此选项,从而实现更快、更灵活的调音变化来适应不同的角色。

用于故障保护冗余的DSP镜像

Yamaha RIVAGE PM Series

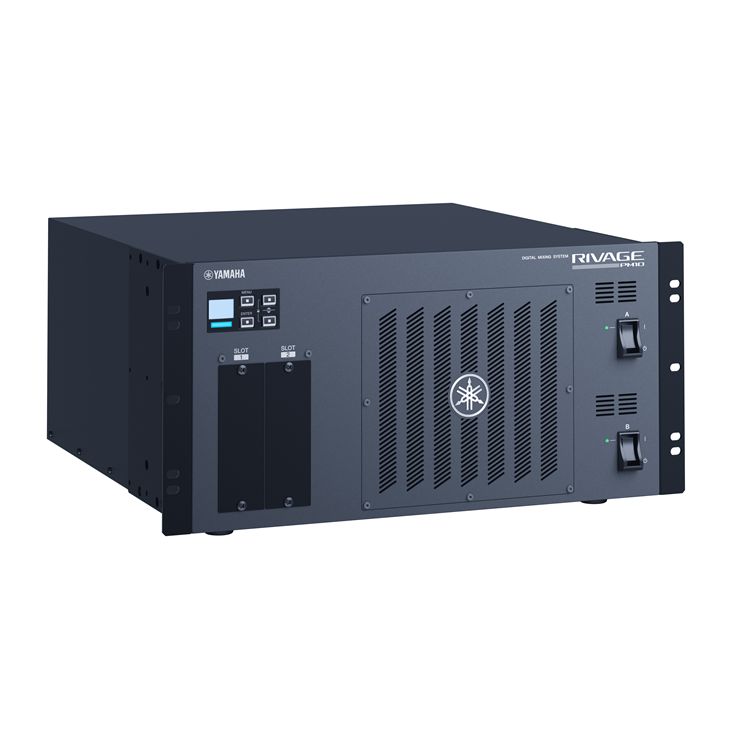

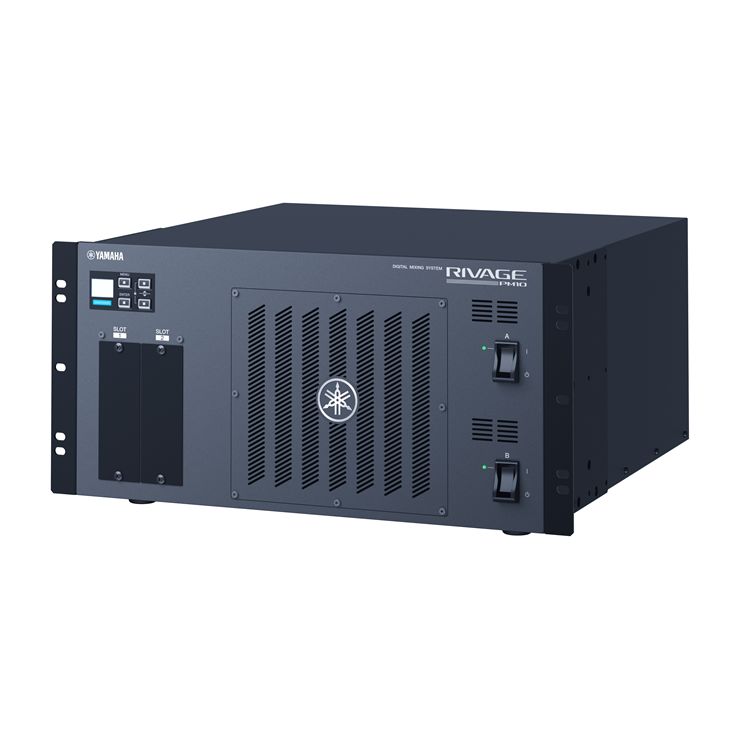

DSP镜像允许2个DSP-RX或DSP-RX-EX引擎用于RIVAGE PM10、PM5和PM3系统的故障保护冗余。*如果主DSP引擎出现问题,第二个DSP引擎可以在不中断程序的情况下接管。

* RIVAGE PM7具有内嵌的DSP处理,不支持DSP镜像。

轻质,易于安装和运输(RIVAGE PM5/3)

Yamaha RIVAGE PM Series

虽然它性能耐用、功能丰富,并且具有舒适宽广的界面,但RIVAGE PM5/3的质量却非常轻巧。CS-R5仅重42公斤,CS-R3仅重38公斤,两个人就可以轻松地搬运和放置。此类令人惊叹的减重是通过艺术及品质的机械设计和使用轻量但极为耐用的材料而实现。

Console File Converter 软件将雅马哈产品聚在一起

Yamaha RIVAGE PM Series

Yamaha Console File Converter(雅马哈调音台文件转换器)是一款非常实用的应用软件。用户可以实现RIVAGE PM系列、CL/QL系列、PM5D、M7CL和LS9调音台之间的数据共享,即使使用完全不同的调音台,一台设备中的参数数据也无需彻底重新编程就能复制到另外一台上并使用。

现场录音的两大捷径

Yamaha RIVAGE PM Series

专业品质的现场录音能力如今已成为现场扩声调音台不可或缺的一部分。除了方便的两轨录音可录制到USB闪存之外,RIVAGE PM系统还支持通过 Dante 音频网络进行多轨录音,从而满足了用户广泛的录音需求。

USB闪存两轨录音功能可以直接将立体声输出或混音总线输出录制到USB中。存储于USB闪存中的背景音乐或音效也可以通过任意输入通道进行播放。输入和输出通道具有相同的采样转换率,因此用户无需顾虑系统的采样率即可轻松使用录音功能。录音文件可以WAV或MP3等格式进行保存或回放。

通过Dante音频网络,使用安装在电脑中的DAW软件即可进行多轨录音。当在电脑配有Dante Accelerator PCIe音频介面卡的情况下,多达128 个通道(输入和输出)即可以96 kHz的采样率进行高解析度的录音。在使用Dante虚拟声卡的情况下,可以实现64路进/出的录音。

通过该多轨录音功能对排练进行录音,即使在无法召集到演奏者的情况下,工程师也可以对声音进行“虚拟声检查”。在录音和虚拟声检查时,所有通道的输入跳线可以通过一个开关进行切换。录音回放和舞台音源输入亦可进行无缝结合播放。

音质处理向来是雅马哈数字调音台的强项。RIVAGE Pm系列为用户提供了多种选择的插件,包括众多经典型号。RIVAGE PM系列包含50多个插件,强大的处理能力可以满足最多256*个插件同时使用,例如Portico 5033 或者 Portico 5043。此外,还有Eventide H3000 Ultra-Harmonizer和带有大量预设选择的全新SP2016混响,以及Dan Dugan自动话筒混音等多款插件。这些来自优秀的第三方厂家的支持造就了一系列原创的雅马哈插件,产品的多功能性和处理能力得到提升,为工程师们带来广泛的创作自由。

* 与DSP-RX-EX

Rupert EQ 773

  • RIVAGE PM 系列

Rupert EQ 773是一款模仿由Rupert Neve在20世纪60年代至70年代开发的均衡器,这款均衡器被内置于众多经典的调音台中。该均衡器精准地模仿了这款优秀的EQ,受到全世界众多工程师的喜爱,并在许多历史性的唱片中被使用。这款均衡器具有独特的EQ曲线和丰富的泛音,增益中的细微调节即可为声音表现力带来鲜明的变化和轻盈感。即便是较大的EQ加强也不会使耳朵感到疲劳,仍能使源音乐元件被强调。

Rupert Comp 754

  • RIVAGE PM 系列

Rupert Comp 754模仿了Rupert Neve在20世纪60年代至70年代开发的另一款压缩器/限制器,这款均衡器被内置于一系列经典的调音台中。该型号位于母线压缩器根部,是录音室和广播站的标准配置,以顺滑自然的压缩著称,不会削弱到音源的表现力。

Rupert Comp 830

  • RIVAGE PM 系列

Rupert Comp 830忠实模仿由Rupert Neve在20世纪80年代开发的压缩器,这款均衡器被内置于先进的录音调音台中。除了为起音和释音带来宽广的控制范围外,该压缩器还能在侧链带来EQ和滤波器,为您带来非常宽广的音调塑性范围的可能性,创造出您能够想象到的几乎所有声音。

Rupert EQ 810

  • RIVAGE PM 系列

Rupert EQ 810是Rupert Neve在20世纪80年代开发的均衡器的模仿,这款均衡器被内置于最受尊敬的录音调音台中。该EQ值得关注的部分是无论将其用于提升或削减,所产生的音调变化都非常灵敏有效,易于理解。与Rupert EQ 773的戏剧性声音形成对比,Rupert EQ 810可轻松产生精炼、细致、顺滑的音调变化,同时又带来广泛的控制。这款综合性的EQ能创造出您所期望的声音。

Portico 5033

  • RIVAGE PM 系列

Portico 5033是Rupert Neve Designs(RND)制造的5段模拟EQ的数字仿真。Portico 5033 EQ继承了1073的优良特性,由Rupert Neve设计,如今已被视为一代经典,可带来灵活的音调控制特性。由Rupert Neve设计的输入/输出变压器采用VCM技术进行建模,即便处于旁通状态,也能带来高品质的声音。

Portico 5043

  • RIVAGE PM 系列

Portico 5043处理器模仿了由Rupert Neve Designs(RND)开发的模拟压缩器,前身是Portico 5033 EQ。它的最大特征是增益衰减类型可以被切换。您可以在当前的主流FF(正向输送)电路增益衰减以及使用在复古压缩器中的FB(反馈)电路中进行切换,能够根据需要创造出不同的声音特性。

Portico 5045

  • RIVAGE PM 系列

Rupert Neve Designs(RND)设计的Portico 5045操作简单,可有效抑制话筒输入中的背景噪声,提升清晰度,显著增加反馈余地,使其成为教堂、体育场、音乐厅和其他容易产生反馈声的环境中现场扩声的理想工具。

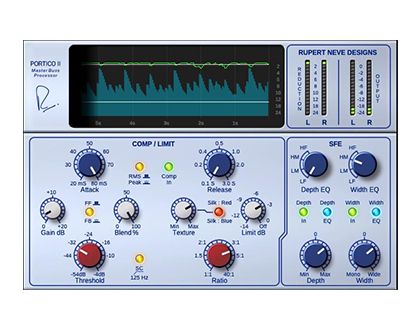

P2MB (Portico II Master Buss Processor)

  • RIVAGE PM 系列

Portico II Master Buss Processor (P2MB) 重新定义了传统双通道压缩和限制器间的界限。P2MB 还包含富于经验的调音师的预设参数,适用于各类使用场景。您可以随时根据需要进行调用,或以此预设开始调整,从而提高工作效率。

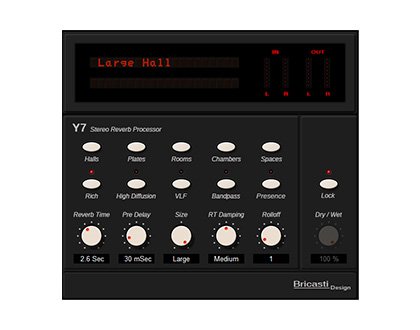

Bricasti Design Y7

  • RIVAGE PM 系列

Y7 是特别为 RIVAGE PM 混音系统设计的插件,该插件将加入Bricasti 产品特性,为雅马哈用户带来著名的“Bricasti Sound”以及简单,快速以及熟悉的操作感受。

Eventide SP2016

  • RIVAGE PM 系列

Eventide SP2016 Reverb是Eventide为雅马哈设计的流行插件。

它具有220个预设,可以适应任何场景,非常容易使用。

H3000 Live

  • RIVAGE PM 系列

Eventide H3000 Ultra-Harmonizer具有出色的效果品质,使其成为各地工程师和音乐家的持久之选。H3000 Live可为现场扩声应用带来相同的效果。这款强大的处理器具有音调转变、延迟、混响、调制、过滤和其他模块,可以根据需要结合一个高级的算法,从而传递出非常自然的整体声音。精心制作的预设便于您获得复杂又洪亮的效果,为人声添加丰富的和声或合唱,创造出吉他声与丰富的谐波,也可以带来高品质的延迟和混响。

DaNSe

  • RIVAGE PM 系列

DaNSe是获得由rAVe Publications举办的Best of ISE’s 2019大奖安装类最佳现场调音台奖的插件。它是一款革新型的噪音抑制器,可消除背景噪音,使声音更清晰。

Dynamic EQ

  • RIVAGE PM 系列

Dynamic EQ具有一个滤波器,通过该滤波器,与EQ相同的频段被输出至侧链,当输入信号电平变化时,EQ增益将相应产生动态的变化。其效果与应用一个压缩器或扩展器至指定频段一样。例如,Dynamic EQ可作为齿音消除器使用,仅当嗞音变得刺耳时,对此频段应用EQ,从而获得自然的声音,避免使原始的声音特征受损。

Dynamic EQ4

  • RIVAGE PM 系列

Dynamic EQ4是一个由2段扩展至4段的动态均衡器。附加的频段带来更为宽广的声音塑形能力,KEY IN源选择功能带来诸多新应用。例如,当应用Dynamic EQ至吉他并且选择人声话筒作为KEY IN源,无论人声从何时进入,吉他的中频范围都会自动微降,从而给人声留出更多空间也使其更为突出。

EQ-1A

  • RIVAGE PM 系列

EQ-1A模仿了被认为是经典被动式EQ的处理器。它具有特殊的操作方式,可为高低两个区域选择可控制的提升和衰减。不同于常见EQ的频率响应为该插件带来独特的声学特色。输入/输出电路和真空管同样为声音带来音乐性的特征,带来平衡性良好的声音。

Equalizer601

  • RIVAGE PM 系列

Equalizer601模仿1970年代的模拟均衡器的特性。它可以通过再现模拟电路独特的失真,创造出一种驱动感。

OPENDECK

  • RIVAGE PM 系列

OPENDECK模仿由开盘录音机类型产生的磁带压缩效果(录音卡带和复制卡带)。可以通过调节参数自定义音质,如磁带、磁带质量、播放速度及更多。

U76

  • RIVAGE PM 系列

U76是一种模拟多种场合下使用的标准压缩器的处理器。它并非为压缩器的效果器提供常见的阈值参数,而是通过调整输入和输出增益之间的平衡而决定。将RATIO参数设置为“All mode”将带来非常有利的压缩声音,该声音是该插件众所周知的特征。丰富的色彩产生了积极发声的音调特征。

Comp276

  • RIVAGE PM 系列

Comp276模拟了录音室中广泛使用的模拟压缩器的特性。可以产生一种厚重、坚实的声音,适合鼓或贝斯。

Opt-2A

  • RIVAGE PM 系列

Opt-2A模拟了备受赞誉的真空光敏电子管压缩器。使用CdS-Cell和EL面板灯光学组件对电平进行控制,产生顺滑的压缩。美丽的高频泛音在由真空管电路创造的温暖失真中产生出了优雅、精妙的声音。

MBC4

  • RIVAGE PM 系列

该高品质4段压缩器采用了VCM技术,具有出色的可操作性和可视性的GUI。模拟压缩器音乐行为的所有优点都融入于MBC4的增益复位电路之中,在保留原始声音整体感觉的同时可以进行顺滑的动态控制。也可通过图形显示在视觉上对声音感觉进行操控。

Buss Comp 369

  • RIVAGE PM 系列

Buss Comp 369模仿1980年代广泛应用在录音棚和广播电台的一种标准总线压缩器。它能产生平滑和自然的压缩,这种压缩不会干扰原始信号源的细微差别,与富有侵略性的U76压缩形成鲜明的对比。Buss Comp 369包含一个压缩器和一个限制器,您可以单独使用或组合使用。音频输入和输出转换器能够产生浑厚的色彩,同时离散式的A级电路也建模于其中,为声音增添了深邃感和统一感。

REV-X

  • RIVAGE PM 系列

REV-X是一个混响算法,可提供高密度、丰富的混响音质,衰减平滑,分散度和深度一起配合以加强原始声。可以从三种效果程序中选择其一,匹配现场环境或创作意图:REV-X Hall、REV-X Room和REV-X Plate。

ANALOG DELAY

  • RIVAGE PM 系列

该延迟效果是基于1970年发布的Yamaha E1010模拟延迟,稍加改进后将其引入了现代的应用中。 它能带来同样深邃、真实的回声,这曾是原有E1010中使用的BBD模拟延迟的特性之一。您可以为厚重的合唱声添加调制。也可进一步提升多样性,可以选择原有E1010中不具备的BBD声音,从而使声音特性的范围既清澈准确又独具温暖。

Dual Phaser

  • RIVAGE PM 系列

Dual Phaser重现了20世纪70年代开发的复古移相器。2个移相器、2个LFO和4个可选模式带来广泛的效果变化。

Max100

  • RIVAGE PM 系列

Max100可以重现20世纪70年代后半段经典移相器的效果,该移相器至今仍广受欢迎。仅通过四个模式和一个速度旋钮,能够创造出各种独特的移相声音。

Vintage Phaser

  • RIVAGE PM 系列

该移相器为声音塑形提供高度的灵活性,且不是任何特定模型的模拟。具有4/6/8/10/12/16级别和两个不同的模式,能够作为各种类型的移相器。Vintage Phaser能为声音带来速度、中央频率、深度、反馈和颜色设置等效果控制。

  RIVAGE PM10 RIVAGE PM7 RIVAGE PM5 RIVAGE PM3
CS-R10 CS-R10-S CSD-R7 CS-R5 CS-R3
混音能力 输入混音通道 DSP-RX 120 120 - 120 120
DSP-RX-EX 288 288 - 288 288
内部 - - 144 - -
混音母线 DSP-RX 48 48 - 48 48
DSP-RX-EX 72 72 - 72 72
内部 - - 60 - -
矩阵 DSP-RX 24(支持输入至矩阵) 24(支持输入至矩阵) - 24(支持输入至矩阵) 24(支持输入至矩阵)
DSP-RX-EX 36(支持输入至矩阵) 36(支持输入至矩阵) - 36(支持输入至矩阵) 36(支持输入至矩阵)
内部 - - 36(支持输入至矩阵) - -
立体声母线 2
单声道母线 1
监听母线 2
本地连接 模拟 输入 8 (SILK) 8 (SILK) 8 (SILK) 8 8
输出 8
数字 AES IN 4 4 4 4 -
AES OUT 4 4 4 4 -
扩展卡槽 HY 4 (DSP-RX/-EX) 4 (DSP-RX/-EX) 3 4 (DSP-RX/-EX) 4 (DSP-RX/-EX)
MY 2+2(DSP-RX/-EX) 2+2(DSP-RX/-EX) 2 2+2(DSP-RX/-EX) 2+2(DSP-RX/-EX)
GPI IN 8
ONT 8
字时钟 IN/OUT OUT IN/OUT - -
MIDI IN/OUT
USB 数据 4
录音/播放 1
外部冗余 PSU 内置双冗余供电
电平表桥 显示屏显示
4 3 4 3 2
对讲输入
视频输出
TC输入 有 (DSP-RX/-EX) 有 (DSP-RX/-EX) 有 (DSP-RX/-EX) 有 (DSP-RX/-EX)
故障输出 有 (DSP-RX/-EX) 有 (DSP-RX/-EX) 有 (DSP-RX/-EX) 有 (DSP-RX/-EX)
耳机口 2 x 2 2 2 2 1
AC 接口 2(V-Lock 型)
场景记忆 场景数 1000
安全调用
Focus Recall
Fade Time 有(0s ~ 60s)
预览
可选载入/保存
全局粘贴
活动列表
覆盖
隔离
触觉控制键
输入通道功能 增益补偿
Silk 有(与RPio)
数字增益 有(-96dB ~ +24dB)
ATT
HPF(高通滤波器) 20Hz~2000Hz,-6/-12/-18/-24dB/oct 可选
PEQ 4段Full PEQ(4算法,支持RTA覆盖)
Dynamics 1 Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking
Dynamics 2 Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking
输入延迟 有(0ms ~ 1000ms)
声像 Center Nominal
DCA编组 24(支持 DCA 输出)
DCA Rollout
MUTE编组 12
卡槽数 2 个接入点,每个接入点含 4 个插槽
直接输出
输出通道功能 PEQ 8段Full PEQ
GEQ 插件
Dynamics 1 Legacy Comp / Comp260 / Gate / De-Esser / Expander / Ducking
输出通道延迟 有(0ms ~ 1000ms)
MUTE编组 12
卡槽数 2 个接入点,每个接入点含 4 个插槽
插件 卡槽数 DSP-RX / 内部 384 384 384(CSD-R7) 384 384
DSP-RX-EX 512 512 - 512 512
Effect Programs 数量 超过50
GEQ机架 GEQ机架数量 48
可装载设备 31段GEQ / Flex15GEQ / 8段PEQ(支持 RTA覆盖)

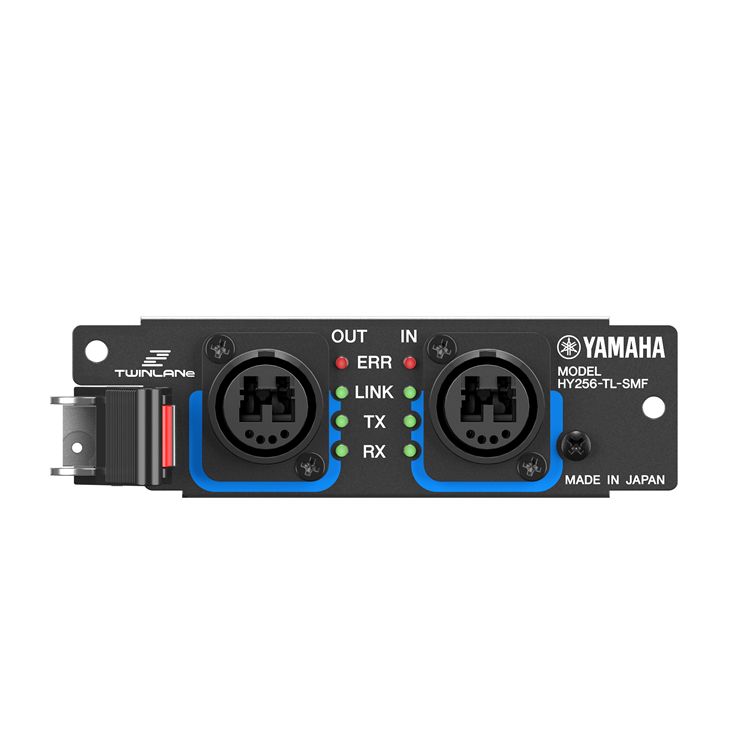

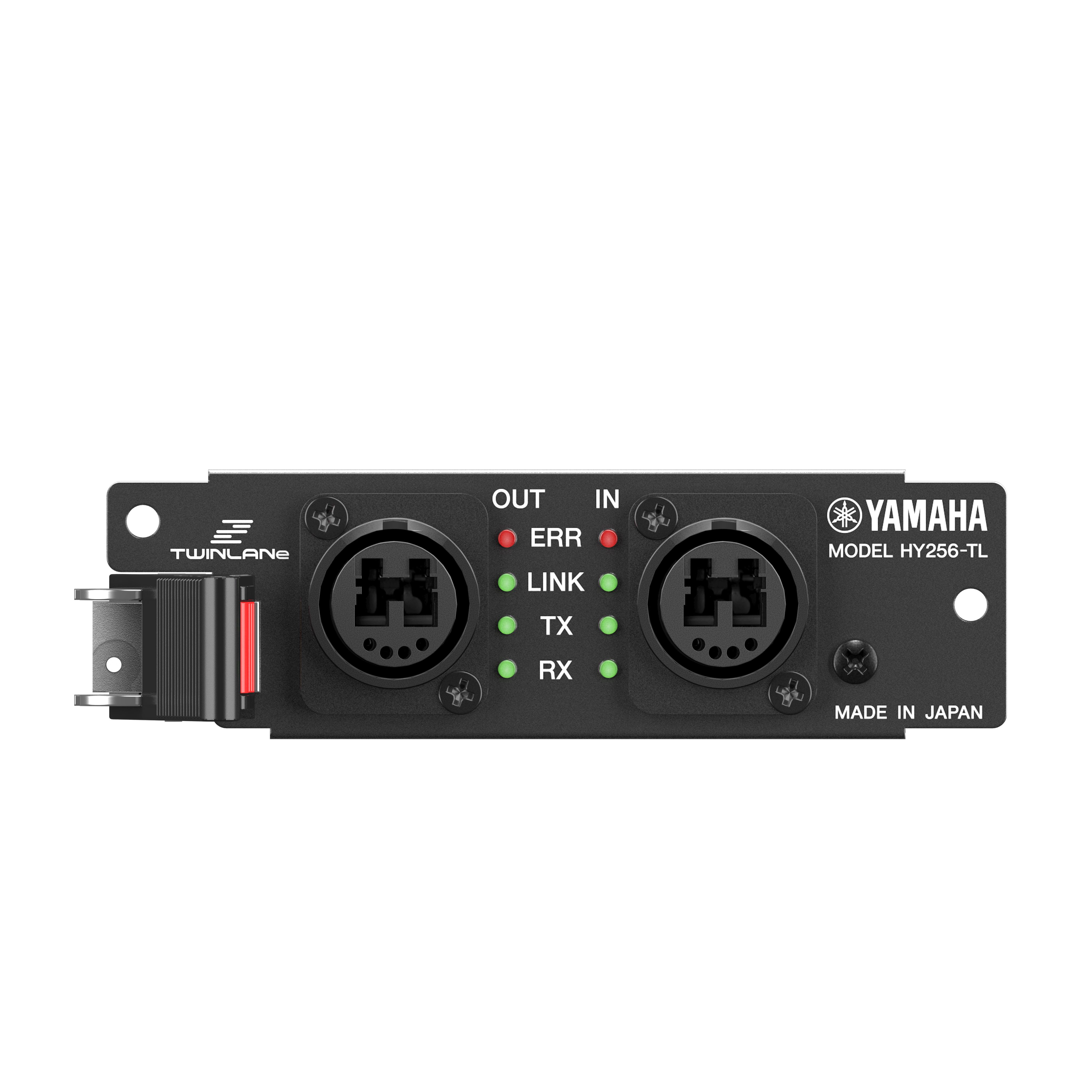

TWINLANe I / O 通道数量 (每张卡) 256路输入/256路输出(与 HY256-TL)

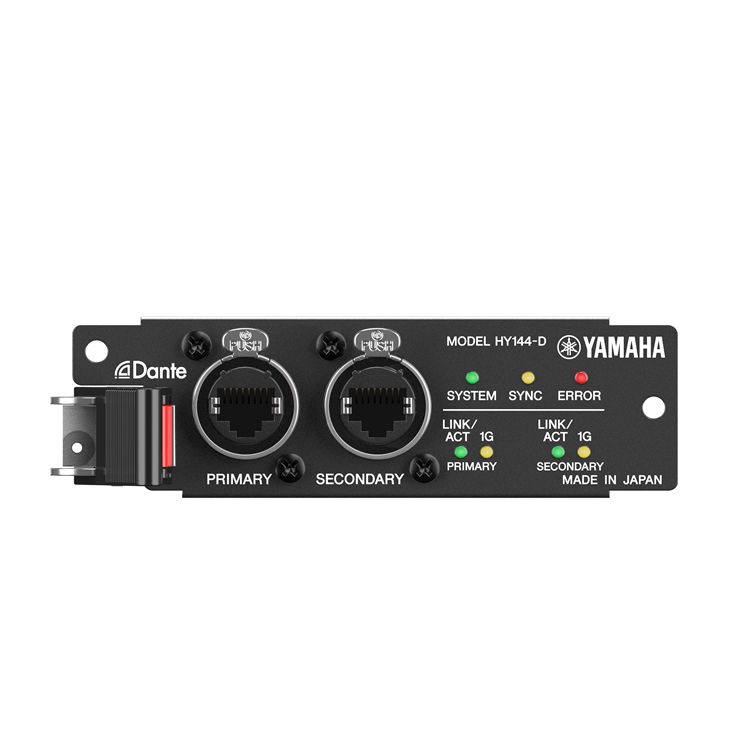

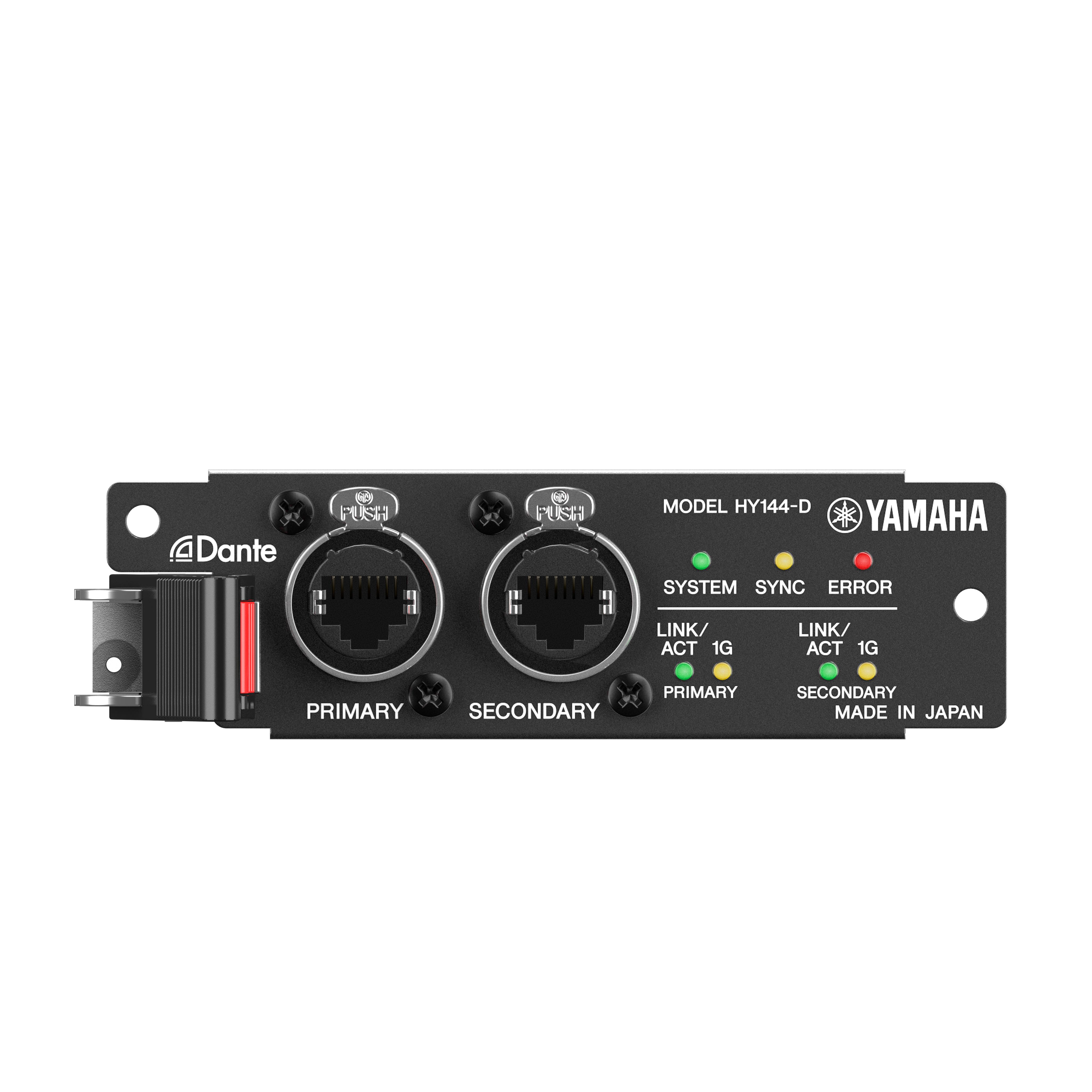

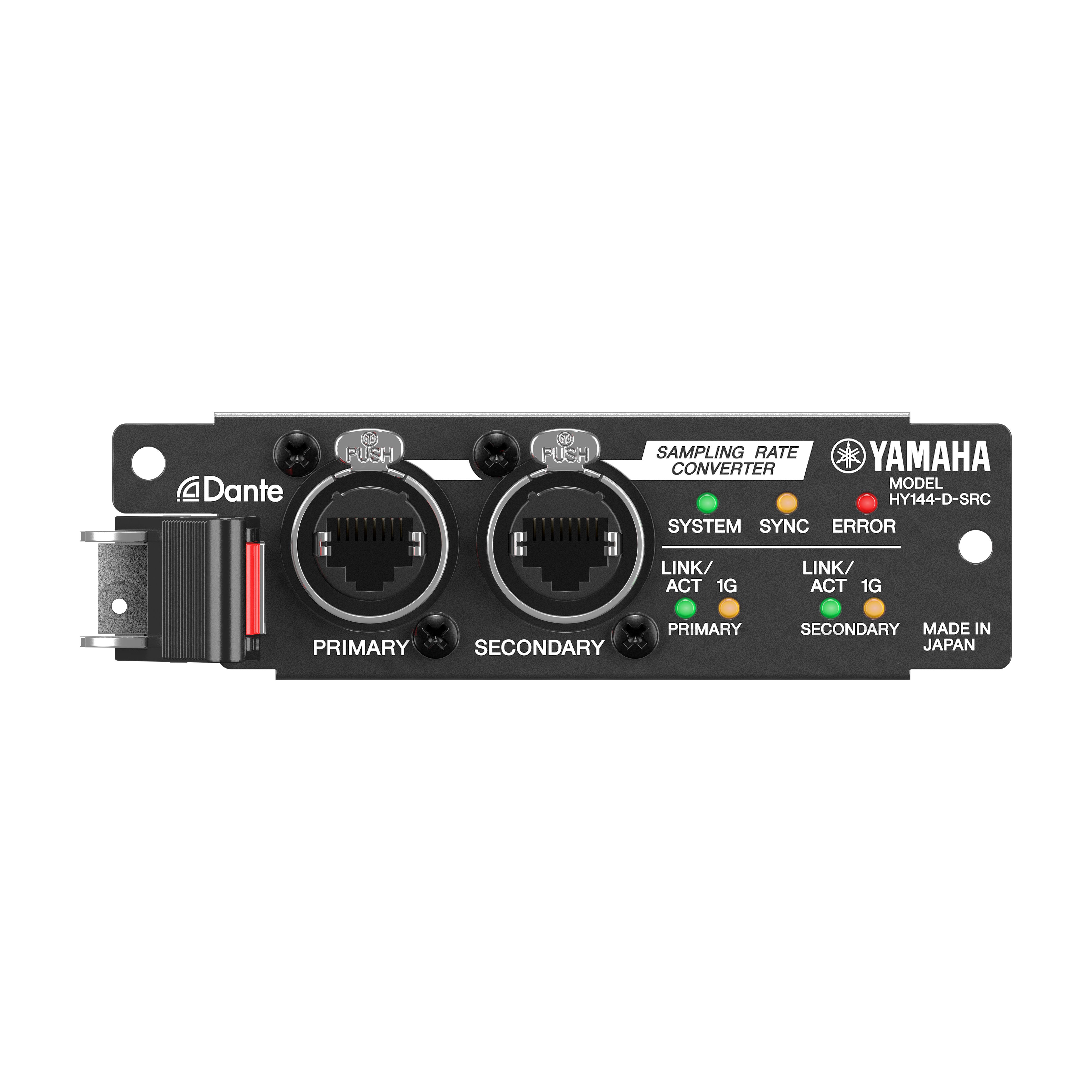

Dante I / O 通道数量 (每张卡) 144路输入/144路输出(与 HY144-D/HY144-D-SRC)
调音台可发现 I/O 设备数量 *1 127 (与 HY144-D/HY144-D-SRC)
可装载 I/O 设备数量 *2 48(与 HY144-D/HY144-D-SRC)
可实现 HA 远程控制的 I/O 设备数量*2 48(与 HY144-D/HY144-D-SRC)

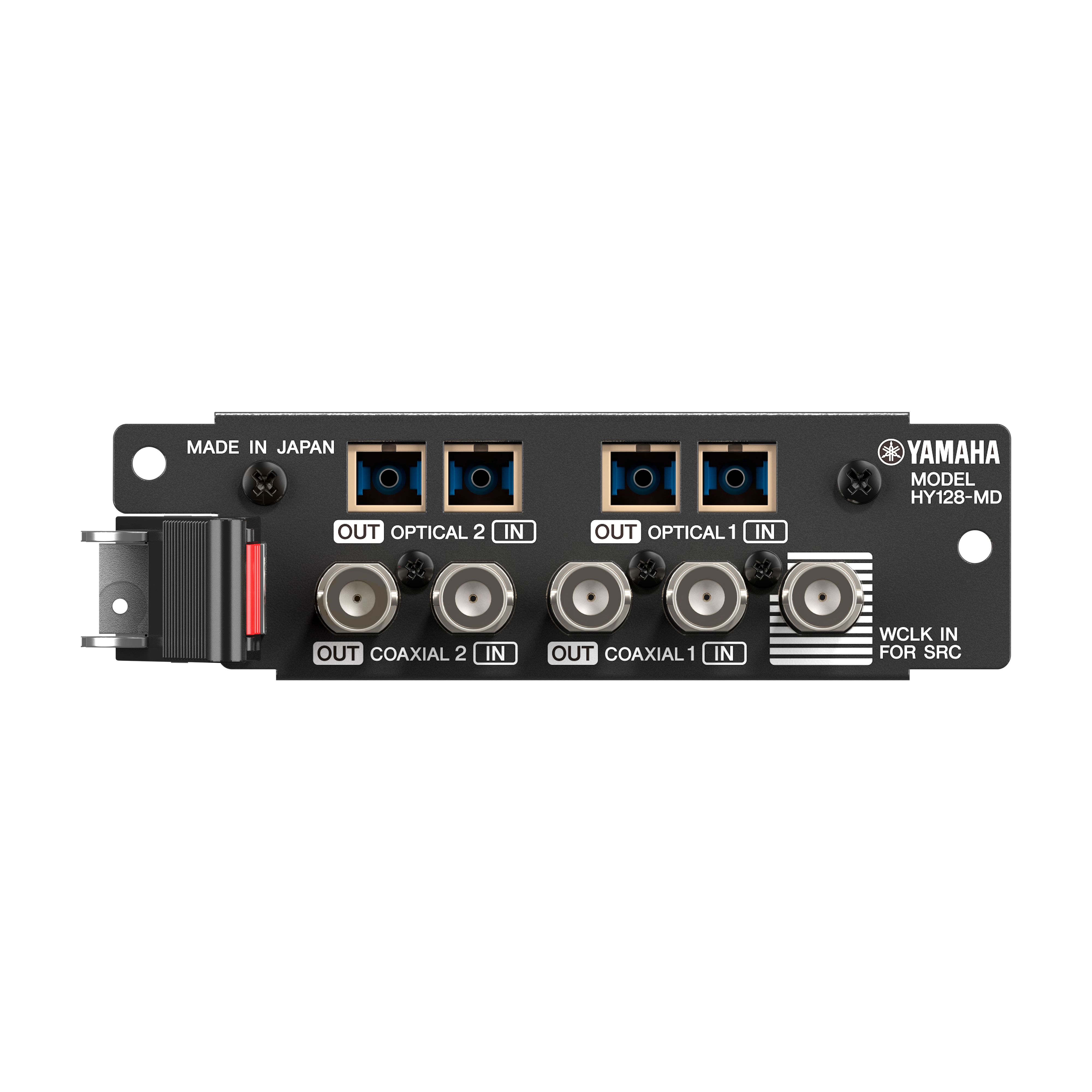

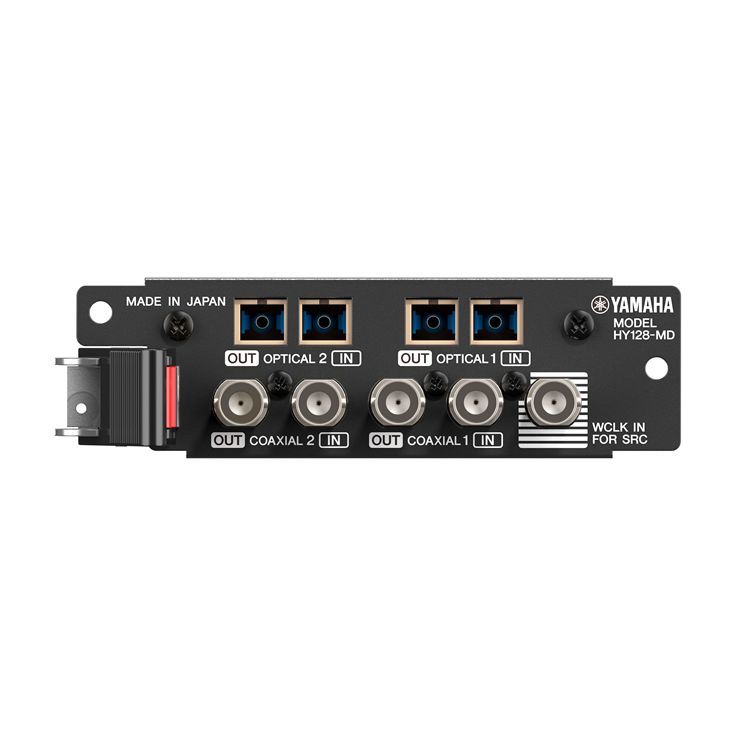

MADI I / O 通道数量 (每张卡) 96kHz采样率时64路输入/64路输出,48kHz采样率时128路输入/128 路输出(与 HY128-MD)
录音 USB 录音
DVS录音 有(与 HY144-D)
广播功能 5.1环绕声像
环绕声监听
混音减
L-Mono / R-Mono / LR-Mono
监听 Solo 模式
信号发生器 正弦波1ch / 正弦波2ch / 粉噪 / 脉冲噪声
其它功能 端到端
双调音台
DSP镜像
时间码读取器/显示器
时间码追踪(活动列表)
GPI/MIDI
RTA
输出端口延迟 有(0ms ~ 1000ms)
混音/矩阵至输入
Sub In
Theatre模式
用户界面 显示屏 15 英寸触摸屏 x 2 15 英寸触摸屏 x 1 15 英寸触摸屏 x 2 15 英寸触摸屏 x 3 15 英寸触摸屏 x 1
Centralogic区域
推子布局 12 + 12 + 12 + 2 12 + 12+ 2 12 + 12 + 12 + 2 12 + 12 + 12 + 2 12 + 12 + 12 + 2
选定通道编码器 所有参数 所有参数 所有参数 Dynamics、GAIN、HPF、EQ、PAN、功能旋钮 Dynamics、GAIN、HPF、EQ、PAN、功能旋钮
通道编码器
通道名称/颜色显示器
自定义推子库 有 (每个bay 6 x 5 )
用户自定义键 12(x 4库)
用户自定义旋钮 4(x 4库) 4(x 4库) 4(x 4库) 3(4 x 4 库可被分配) 1(4 x 4 库可被分配)
触摸旋钮 有(2) 有(1) 有(2) 有(3) 有(1)
监听电平旋钮 有(2:A和B) 有(2:A和B) 有(2:A和B) 有(2:A和B) 有(2:A和B)
实木手托
软件 编辑软件 RIVAGE PM Editor
StageMix RIVAGE PM StageMix
MonitorMix 有(V4.0或更高版本)
Console File Converter
规格尺寸(WxHxD) CS-R10: 1,549 x 417 x 848mm
(61.0" x 16.4" x 33.4")
CS-R10-S: 1,128 x 417 x 848mm
(44.4" x 16.4" x 33.4")
CSD-R7: 1,549 x 417 x 848mm
(61.0" x 16.4" x 33.4")
CS-R5: 1,444 x 414 x 643mm
(56.9" x 16.2" x 25.3")
CS-R3: 1,145 x 385 x 650mm
(45.1" x 15.2" x 25.6")
净重 CS-R10: 85 kg(187 lbs) CS-R10-S: 67 kg(147.7 lbs) CSD-R7: 94 kg(207 lbs) CS-R5: 42 kg(92.6 lbs) CS-R3: 38 kg(83.8 lbs)
包含附件 CS-R10: 防尘罩、鹅颈灯LA1L x 4 CS-R10-S: 防尘罩、鹅颈灯LA1L x 3 CSD-R7: 防尘罩、鹅颈灯LA1L x 4 CS-R5: 防尘罩、Nuendo Live CS-R3: 防尘罩、Nuendo Live

*1) 这是Dante SETUP 的ONLINE DEVICE LIST 中显示的最大I/O 设备数量。只有列表中显示的设备才可从调音台进行装载。
*2) 如果要在 RIVAGE PM 上装载 25 台或更多 I/O 设备,必须在 DSP 引擎内插入2块或者更多的 HY144-D/-SRC 扩展卡。RIVAGE PM V3 或更新的版本可以装载最多 24 台I/O 设备。

CS-R10 控制界面

包含2个大型触摸屏与38个推子的控制界面,可以实现对RIVAGE PM10系统的全面操控。

  • 显示屏: 15"触摸屏 x 2
  • 推子: 38(12+12+12+2)
  • 选定通道功能:支持通道所有参数
  • 自定义推子库:每个bay 6 x 2
  • 用户自定义键: 12 x 4 个库
  • 用户自定义旋钮:4 x 4 个库
  • 触摸旋钮: 2
  • 模拟输入/输出: 8进/8出
  • 卡槽: 2个MY卡槽
  • AES/EBU:4进/4出(带SRC)
  • 端口: GPI( 8进/8出)、字时钟输出、 MIDI进/出、 5 USB(其中之一为双轨录音提供)、视频输出( DVI-D)
  • 供电:内置双冗余供电
  • 功耗:380W
  • 尺寸(宽×高×深):1,549 x 417 x 848mm (61.0" x 16.4" x 33.4")
  • 净重:85 kg(187 lbs)

CS-R10-S 控制界面

包含1个大型触摸屏与26个推子的控制界面,可以实现对RIVAGE PM10系统的全面操控。CS-R10-S可添加至RIVAGE PM系统中,以实现双调音台的控制和灵活性。内置双供电单元以提升可靠性。

  • 显示屏:15"触摸屏 x 1
  • 推子:26(12+12+2)
  • 选定通道功能:支持通道所有参数
  • 自定义推子库:每个bay 6 x 2
  • 用户自定义键:12 x 4 个库
  • 用户自定义旋钮:4 x 4 个库
  • 触摸旋钮:1
  • 模拟输入/输出:8进/8出
  • 卡槽:2个MY卡槽
  • AES/EBU:4进/4出(带SRC)
  • 端口:GPI( 8进/8出)、字时钟输出、 MIDI进/出、 5 USB(其中之一为双轨录音提供)、视频输出( DVI-D)
  • 供电:内置双冗余供电
  • 功耗:380W
  • 尺寸(宽×高×深):1,128 x 417 x 848mm (44.4" x 16.4" x 33.4")
  • 净重:67 kg(147.7 lbs)

CSD-R7 数字调音台

CSD-R7数字调音台是RIVAGE PM7系统的核心组件,具有96 kHz的处理能力、120个单声道输入和多种混音总线(60个混音、24个矩阵和2个立体声)。调音台拥有3个bay,每个包含12个推子,可实现灵活的设置和配置,内置的双供电单元可增强可靠性。

  • 显示屏:15"触摸屏 x 2
  • 推子:38(12+12+12+2)
  • 选定通道功能:支持通道所有参数
  • 自定义推子库:每个bay 6 x 2
  • 用户自定义键:12 x 4 个库
  • 用户自定义旋钮:4 x 4 个库
  • 触摸旋钮:2
  • 模拟输入/输出:8进/8出
  • 卡槽:3个HY卡槽, 2个MY卡槽
  • AES/EBU:4进/4出(带SRC)
  • 端口:GPI(8进/8出)、字时钟输入/输出、 MIDI 进/出、 5 USB(其中之一为双轨录音提供)、视频输出( DVI-D)、TC输入
  • 供电:内置双冗余供电
  • 功耗:415W
  • 尺寸(宽×高×深):1,549 x 417 x 848mm (61.0" x 16.4" x 33.4")
  • 净重:94 kg(207 lbs)

CS-R5 控制界面

CS-R5控制界面是RIVAGE PM5系统的核心组件,具有96khz的处理能力。调音台具有3个触摸屏和3个bay(每个由12个推子组成),可实现灵活的设置和配置。触摸屏的位置更靠近用户,用户可更容易地触及屏幕。轻质的CS-R5仅重42kg。

  • 显示屏:15"触摸屏 x 3
  • 推子:38(12+12+12+2)
  • 选定通道部分:动态处理器、GAIN、HPF、EQ、PAN、功能旋钮
  • 自定义推子库:每个bay 6 x 2
  • 用户自定义键:12 x 4 个库
  • 发送/用户自定义旋钮:3(4 x 4 个库可被分配)
  • 触摸旋钮:3
  • 模拟输入/输出:8进/8出
  • 卡槽:2个MY卡槽
  • AES/EBU:4进/4出(带SRC)
  • 端口:GPI( 8进/8出)、 MIDI进/出、 5 USB(其中之一为双轨录音提供)
  • 供电:内置双冗余供电
  • 功耗:300W
  • 尺寸(宽×高×深):1,444 x 414 x 643mm (56.9" x 16.2" x 25.3")
  • 净重:42 kg(92.6 lbs)

CS-R3 控制界面

CS-R3控制界面是RIVAGE PM3系统的核心组件,具有96khz的处理能力。无论是尺寸还是重量,CS-R3是RIVAGE PM系列中最为紧凑的调音台,但它又用于与其他RIVAGE PM系列几乎相同的软件和操作。

  • 显示屏:15"触摸屏 x 1
  • 推子:38(12+12+12+2)
  • 选定通道部分:动态处理器、GAIN、HPF、EQ、PAN、功能旋钮
  • 自定义推子库:每个bay 6 x 2
  • 用户自定义键:12 x 4 个库
  • 用户自定义旋钮:1(4 x 4 个库可被分配)
  • 触摸旋钮:1
  • 模拟输入/输出:8进/8出
  • 卡槽:2个MY卡槽
  • 端口:GPI( 8进/8出)、 MIDI进/出、 5 USB(其中之一为双轨录音提供)
  • 供电:内置双冗余供电
  • 功耗:200W
  • 尺寸(宽×高×深):1,145 x 385 x 650mm (45.1" x 15.2" x 25.6")
  • 净重:38 kg(83.8 lbs)

DSP-RX-EX DSP引擎

DSP-RX-EX是一台强大的DSP引擎,可以按需作为RIVAGE PM系统的信号处理和系统控制的核心使用。

  • 兼容的控制界面:CS-R10、CS-R10-S、CS-R5、CS-R3
  • 功能强大,具备最多288个输入通道、72个MIX通道、36个MATRIX通道和2个STEREO通道的数字音频信号处理能力。
  • 4个HY卡槽可接收/发送最多256进/出的数字音频信号/控制信号。
  • 2个Mini-YGDAI插槽支持多种音频格式。
  • 内置双冗余供电
  • 功耗:190W
  • 尺寸(宽×高×深):480 x 220 x 491mm(18.9" x 8.7" x 19.3”)(5U机架尺寸)
  • 净重:20 kg(44.1 lbs)

DSP-RX DSP引擎

DSP-RX是一台强大的DSP引擎,可以按需作为RIVAGE PM系统的信号处理和系统控制的核心使用。通过添加DEK-DSP-RX套件可将DSP-RX升级至DSP-RX-EX。

  • 兼容的控制界面:CS-R10、CS-R10-S、CS-R5、CS-R3
  • 功能强大,具备最多120个输入通道、48个MIX通道、24个MATRIX通道和2个STEREO通道的数字音频信号处理能力。
  • 4个HY卡槽可接收/发送最多256进/出的数字音频信号/控制信号。
  • 2个Mini-YGDAI插槽支持多种音频格式。
  • 内置双冗余供电
  • 功耗:190W
  • 尺寸(宽×高×深):480 x 220 x 491mm(18.9" x 8.7" x 19.3”)(5U机架尺寸)
  • 净重:19 kg(41.9 lbs)

DSP-R10 DSP引擎

DSP-R10是一台强大的DSP引擎,可以按需作为RIVAGE PM系统的信号处理和系统控制的核心使用。

  • 兼容的控制界面:CS-R10、CS-R10-S、CS-R5、CS-R3
  • 功能强大,具备最多144个输入通道、72个MIX通道、36个MATRIX通道和2个STEREO通道的数字音频信号处理能力。
  • 4个HY卡槽可接收/发送最多256进/出的数字音频信号/控制信号。
  • 2个Mini-YGDAI插槽支持多种音频格式。
  • 内置双冗余供电
  • 功耗:190W
  • 尺寸(宽×高×深):480 x 232 x 490.8mm(18.9" x 9.1" x 19.3”)(5U机架尺寸)
  • 净重:20 kg(44 lbs)

RPio622 I/O机架

RPio622 I/O机架具有6个RY卡插槽,为使用低延迟TWINLANe网络的RIVAGE PM系列系统提供灵活的模拟和数字I/O配置和扩展能力,内置双供电单元。

  • 6个RY卡槽可用来扩展模拟输入和输出口,或数字输入/输出口。
  • 2个HY卡槽可接收/发送最多256进/出的数字音频信号/控制信号。
  • HY卡槽1具备256路输入/输出,HY卡槽2带有128路输入/输出。
  • 2个Mini-YGDAI插槽支持多种音频格式。
  • 内置双冗余供电
  • 功耗:300W
  • 尺寸(宽×高×深):480 x 455 x 489.7mm(18.9" x 17.9" x 19.3”)(10U机架尺寸)
  • 净重:30 kg(66 lbs)

RPio222 I/O机架

RPio222 I/O机架具有2个RY卡插槽,为使用低延迟TWINLANe网络的RIVAGE PM系列系统提供灵活的模拟和数字I/O配置和扩展能力,内置双供电单元。

  • 2个RY卡槽可用来扩展模拟输入和输出口,或数字输入/输出口。
  • 2个HY卡槽可接收/发送最多256进/出的数字音频信号/控制信号。
  • HY卡槽1具备256路输入/输出,HY卡槽2带有128路输入/输出。
  • 2个Mini-YGDAI插槽支持多种音频格式。
  • 内置双冗余供电
  • 功耗:115W
  • 尺寸(宽×高×深):480 x 232 x 491mm(18.9" x 9.1" x 19.3”)(5U机架尺寸)
  • 净重:19 kg(41.9 lbs)

Rio3224-D2 I/O机架

这款高容量、高性能I/O机架与雅马哈CL和QL系列调音台以及RIVAGE PM系列兼容。它具有32个模拟输入、16个模拟输出和8个数字AES/EBU输出。Rio3224-D2可直接连接到Dante数字音频网络,支持灵活的系统配置。内置双供电单元以提升可靠性,字符/图形显示使视觉上的确认更轻松。

  • 32个模拟输入和16个输出,8个数字输出
  • 主次接口都支持冗余连接 。支持菊花链连接。
  • 可完整显示和本地控制增益和其他参数的。
  • 内置双供电单元以提升可靠性。
  • 功耗:120W
  • 尺寸(宽×高×深):480 x 220 x 368mm (18.9" x 8.7" x 14.5")
  • 净重:13.5 kg(29.8 lbs)

Rio1608-D2 I/O机架

这款高性能I/O机架具有16个模拟输入和8个模拟输出,与雅马哈CL和QL系列调音台以及RIVAGE PM系列兼容。Rio1608-D2可直接连接到Dante数字音频网络,支持灵活的系统配置。内置双供电单元以提升可靠性,字符/图形显示使视觉上的确认更轻松。

  • 16个模拟输入和8个输出。
  • 主次接口都支持冗余连接 。支持菊花链连接。
  • 可完整显示和本地控制增益和其他参数的。
  • 内置双供电单元以提升可靠性。
  • 功耗:72W
  • 尺寸(宽×高×深):480 x 132 x 368mm (18.9" x 5.2" x 14.5")
  • 净重:9.6 kg(21.2 lbs)

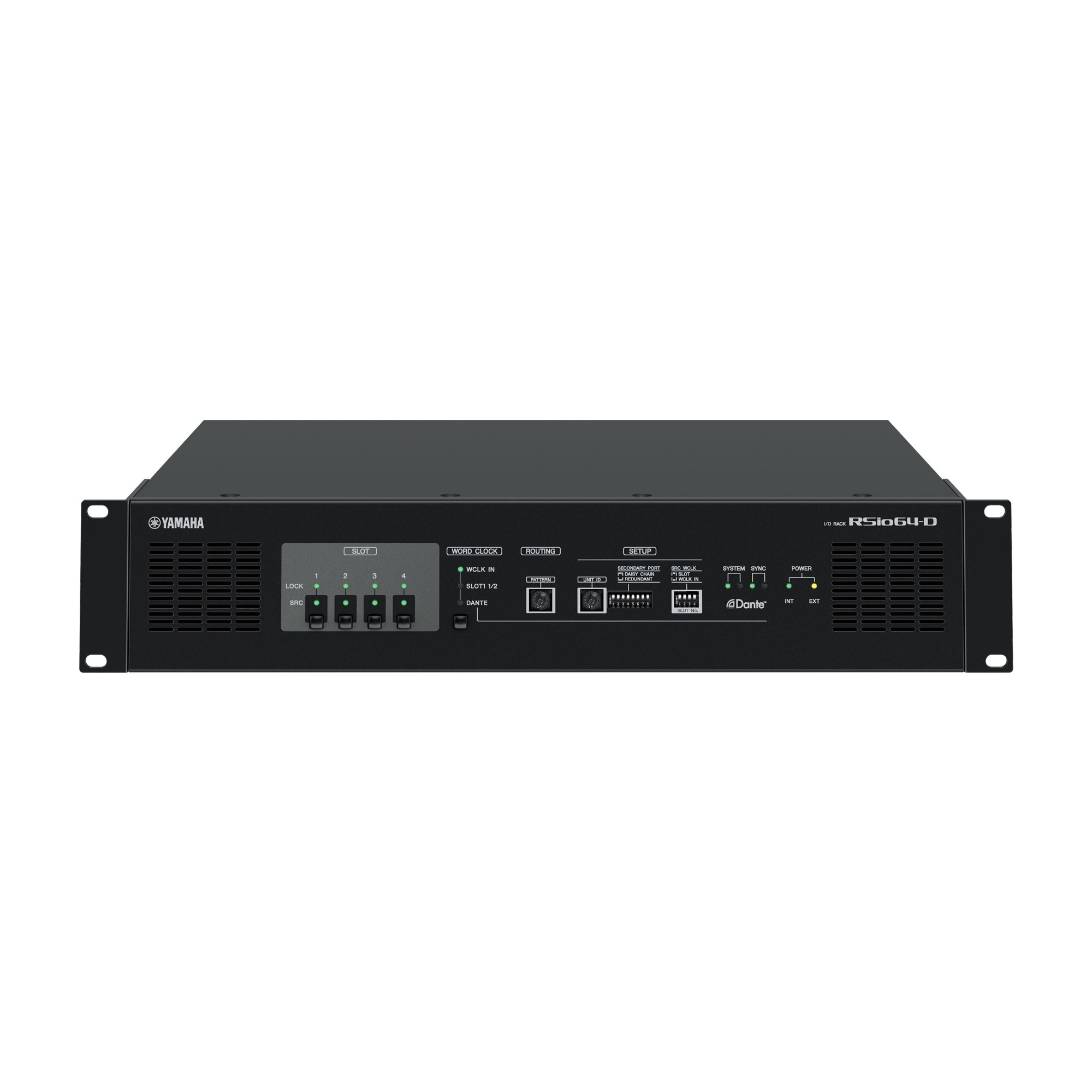

R系列(SLOT) I/O机架

RSio64-D 是一款带有采样率转换的音频界面接口箱,能够支持64路输入和64路输出间的Dante及Mini-YGDAI格式转换。

  • 支持广泛的Mini-YGDAI输入/输出和处理卡
  • 7种常用路由预设,包括Mini-YGDAI卡之间的路由
  • 支持R Remote V3或CL/QL系列数字调音台的矩阵跳线
  • 支持4个Mini-YGDAI卡槽的采样率转换
  • EXT DC INPUT支持冗余供电。
  • 支持Dante冗余(主/次)

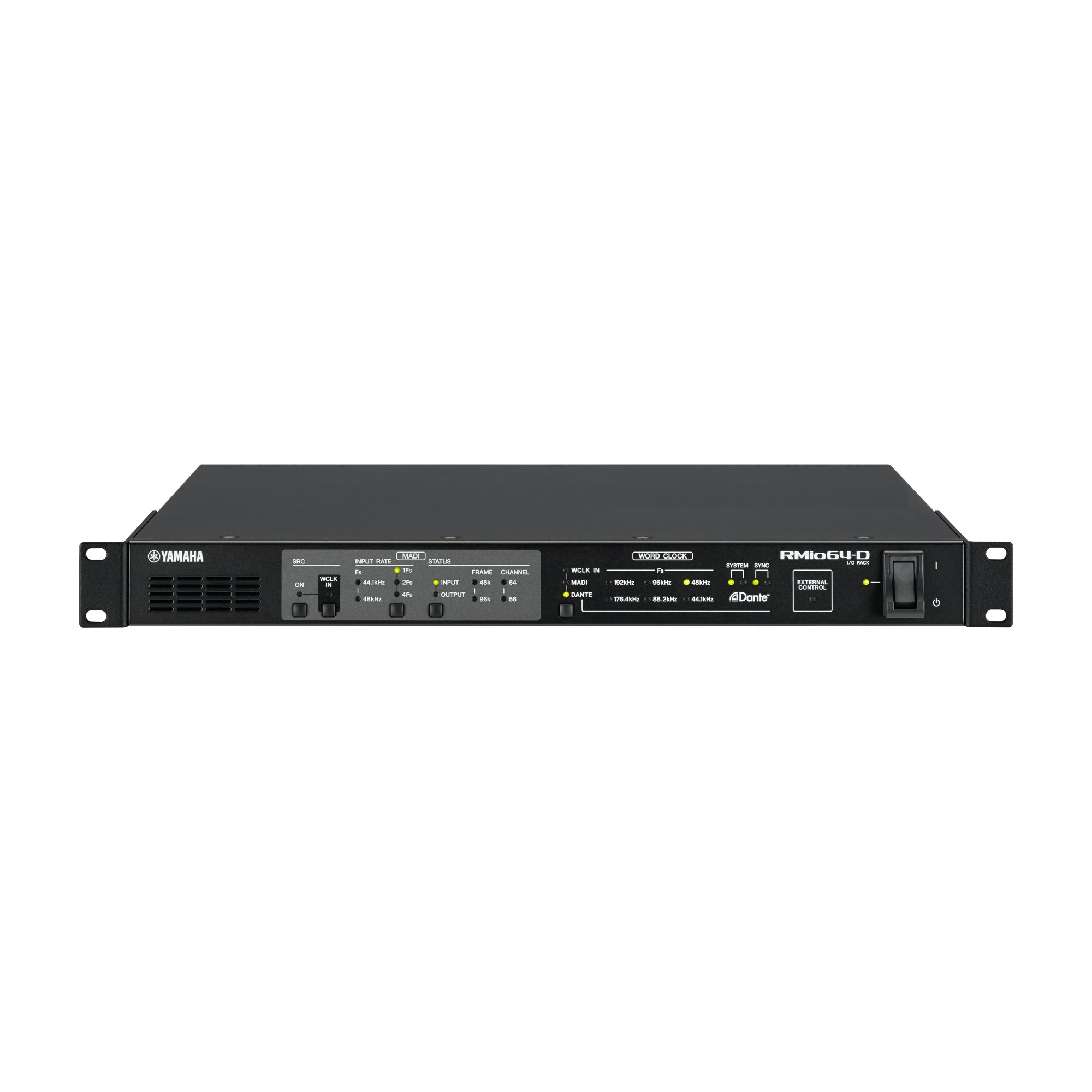

R系列(MADI) I/O机架

RMio64-D Dante/MADI转换I/O机架来了。它广泛支持各种转播和现场应用环境,它拥有出色的灵活度,且不会妨碍您的任何工作进程。

  • 内置输入输出采样率转换器(SRC)
  • 支持Dante冗余
  • 可通过光纤和同轴线缆获取冗余的MADI连接
  • 通过光学(同轴)输入接收的MADI信号可通过同轴(光学)输出重新传输
  • 可以在CL或QL数字调音台的触摸屏上远程控制加载,Dante跳线和SRC设置
  • Nuage系统可提供直接监听录音功能和VST系统精确同步
  • 可通过Nuage Workgroup Manager系统管理软件远程控制

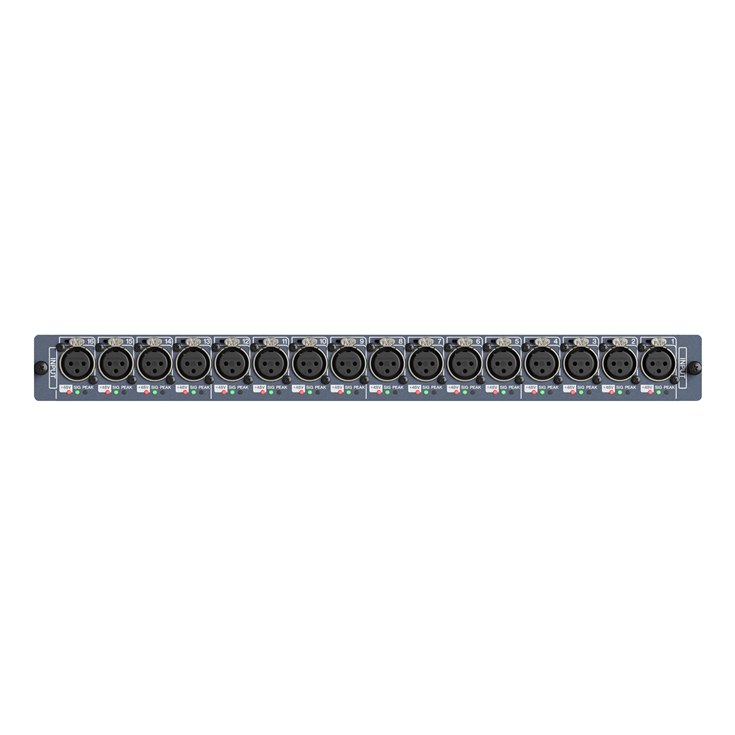

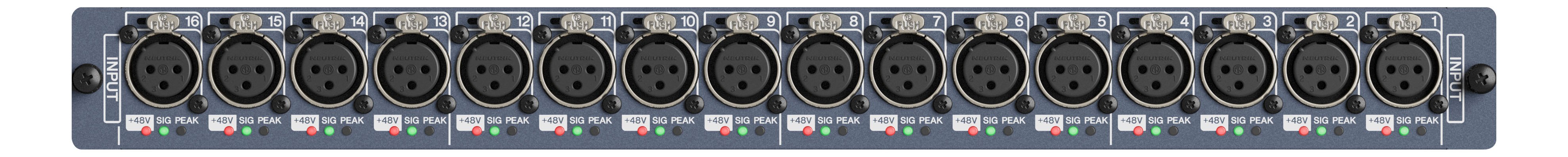

RY16-ML-SILK 音频界面卡

RY16-ML-SILK是一个用于RIVAGE PM系列的16通道话筒/线路信号输入卡,搭载了高性能的模拟前置话放,该话放的所有通道都内建有Rupert Neve Designs公司的SILK处理技术。

  • 16通道话筒/线路输入
  • 内建与Rupert Neve Designs公司联合开发的SILK数字处理技术
  • 尺寸(宽×高×深):405 x 42 x 258mm (16" x 1.7" x 10.2")
  • 净重:1.6 kg(3.5 lbs)

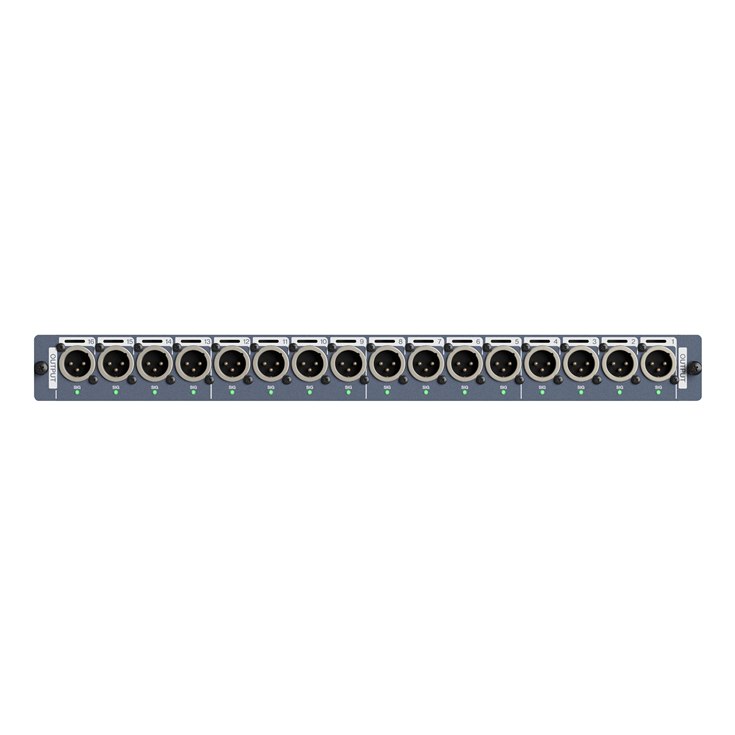

RY16-DA 音频界面卡

RY16-DA是一块用于RIVAGE PM系列的16通道模拟输出卡。可选择最大输出电平为:+15DBU、+18DBU或者+24DBU。出厂默认设置为+24dBu。

  • 16通道模拟输出
  • 尺寸(宽×高×深):405 x 42 x 258mm (16" x 1.7" x 10.2")
  • 净重:1.5 kg(3.3 lbs)

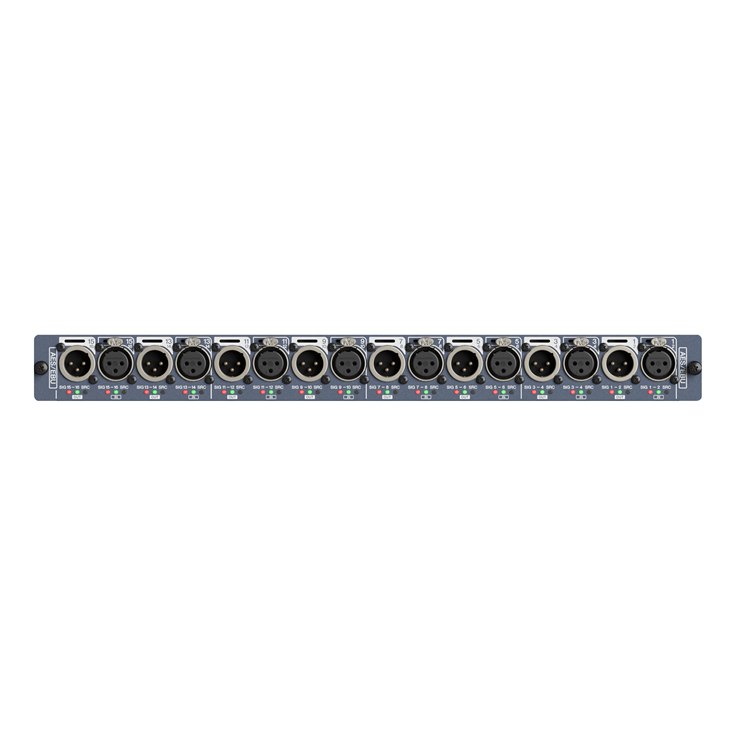

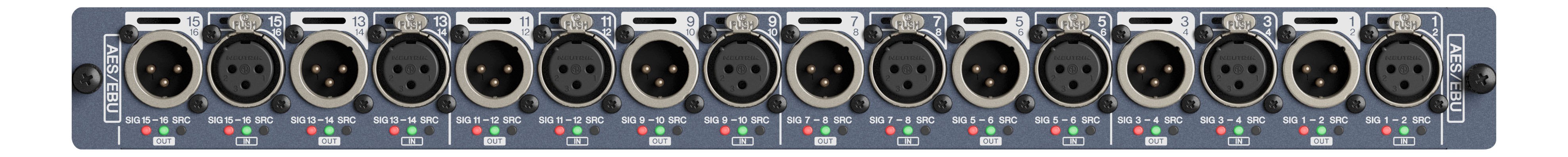

RY16-AE 音频界面卡

RY16-AE是一块用于RIVAGE PM系列的16通道数字AES/EBU输入输出卡。所有输入和输出通道均配置了采样率转换器(SRC)。

  • AES/EBU 16通道数字输入/输出。
  • 输入输出通道均配置了采样率转换器。
  • 尺寸(宽×高×深):405 x 42 x 258mm (16" x 1.7" x 10.2")
  • 净重:1.4 kg(3.1 lbs)

HY256-TL 音频界面卡

HY256-TL是一块数字I/O扩展卡,支持雅马哈TWINLANe音频网络协议。可提供多达256个96 kHz/32 bits的同时输入和输出通道,多模光纤连接将确保可靠运行。界面卡之间的数据传输距离可达300米。

  • 能够以256进/256出通道数发送/接收最高32-bit 96 kHz规格的无压缩数字音频信号。
  • 环形拓扑支持冗余连接。
  • 指示灯显示通信状态,可用于故障排除。
  • 推荐线缆:Neutrik opticalCON DUO多模光纤线缆
  • 尺寸(宽×高×深):125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • 净重:0.25 kg(0.6 lbs)

HY256-TL-SMF 音频界面卡

这款数字I/O卡支持雅马哈TWINLANe音频网络协议。最多可同时提供256个输入和输出通道96 kHz/32 bits音质的音频信号,单模光纤连接允许在2公里距离内进行可靠的数据传输。最大TWINLANe 环形网络线缆总长为6公里。

  • 能够以256进/256出通道数发送/接收最高32-bit 96 kHz规格的无压缩数字音频信号。
  • 环形拓扑支持冗余连接。
  • 指示灯显示通信状态,可用于故障排除。
  • 推荐线缆:Neutrik opticalCON DUO单模光纤线缆
  • 尺寸(宽×高×深):125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • 净重:0.35 kg(0.8 lbs)

HY144-D 音频界面卡

HY144-D是一块数字I/O扩展卡,与Dante数字音频网络兼容。可提供多达144个96 kHz/32 bits的同时输入和输出通道。

  • 能够以144进/144出通道数发送和接收最高32-bit 96 kHz规格的无压缩数字音频信号。
  • 主次接口都支持冗余连接 。支持菊花链连接。
  • 指示灯显示通信状态,可用于故障排除。
  • 尺寸(宽×高×深):125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • 净重:0.25 kg(0.6 lbs)

HY144-D-SRC 音频界面卡

HY144-D-SRC音频界面卡支持Dante音频网络协议,可处理多达144个输入和144个输出通道96 kHz/32-bit的数字音频。板载采样率转换器支持在不同采样率下工作的设备之间的互连。可通过固件选择5种操作模式。

  • 发送和接收多达144个输入和144个输出通道的未压缩96 kHz/32-bit数字音频。
  • 主从接口可实现冗余连接。同样支持菊型链连接方式。
  • 共有5种可选固件操作模式:144io(SRC关闭,144 in/144 out),144io SyncSRC(SRC打开,同步,144 in/144 out),72io AsyncSRC(SRC打开,不同步,72 in/72 out),144in AsyncSRC(SRC打开,不同步,144 in/0 out),144o AsyncSRC(SRC打开,不同步,0 in/144 out)。
  • 尺寸(宽x高x深):125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • 净重:0.25 kg(0.6 lbs)

HY128-MD 音频界面卡

HY128-MD音频界面卡支持MADI连接,可处理多达128个输入和128个输出通道48kHz/24-bit的数字音频。板载采样率转换器支持在不同采样率下工作的设备之间的互连。

  • 发送和接收多达128个输入和128个输出通道的未压缩48 kHz/24-bit数字音频。
  • 光纤和同轴接口可实现冗余连接。如果一条传输线路出现问题,系统会自动切换到第二条连接。
  • 尺寸(宽x高x深):125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • 净重:0.45 kg(1.0 lbs)

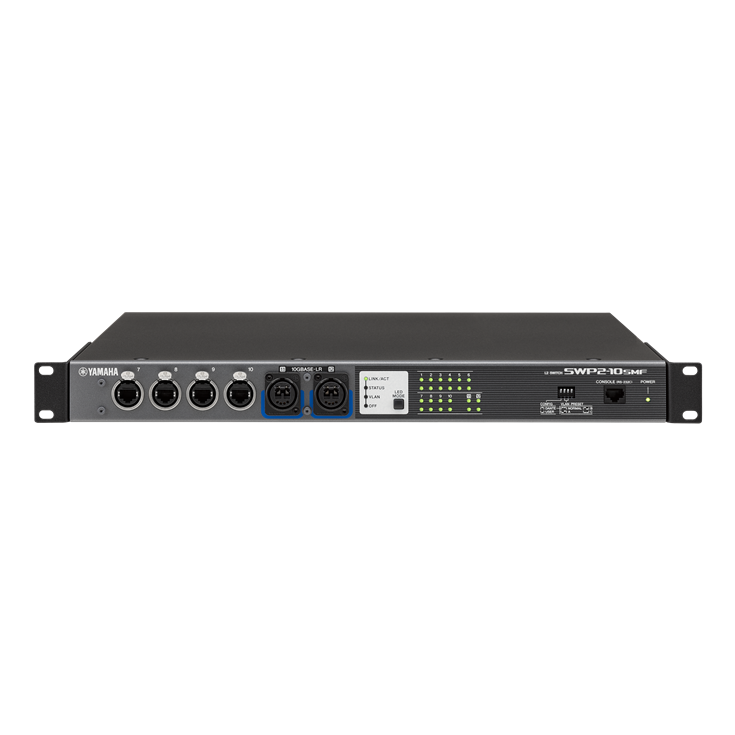

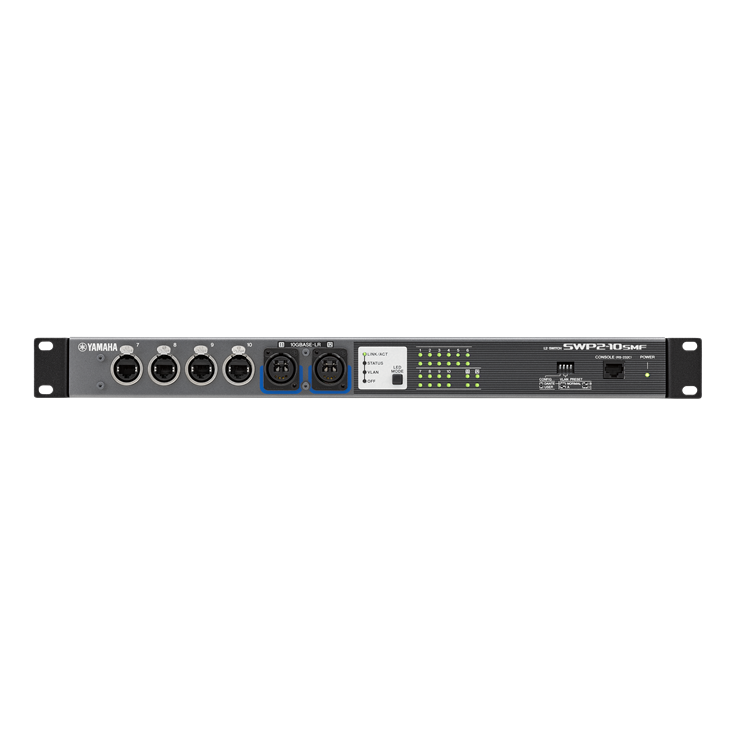

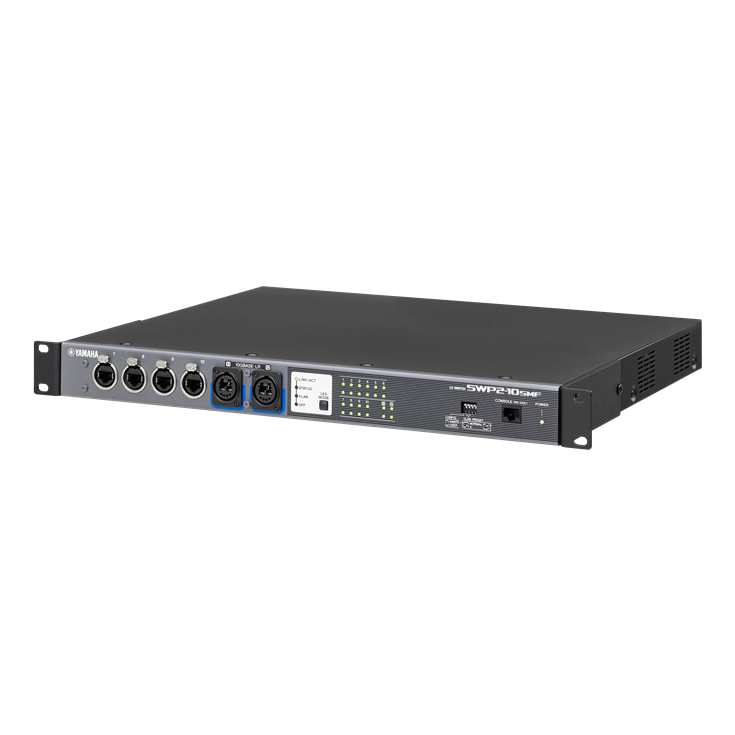

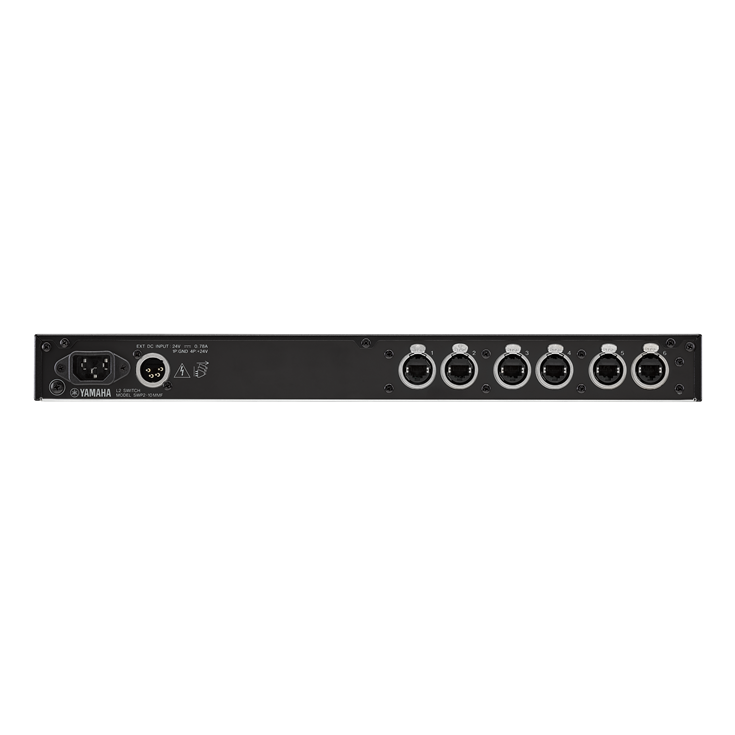

SWP2-10SMF L2交换机

RIVAGE PM 系列

SWP2系列L2交换机是Dante 96kHz网络系统的理想选择。它具有10个etherCON端口和两个单模光纤opticalCON端口。

  • etherCON接口:前面板4个/后面板6个
  • opticalCON接口:前面板2个
  • 尺寸(宽×高×深):480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
  • 净重:4.6 kg(10.1 lbs)

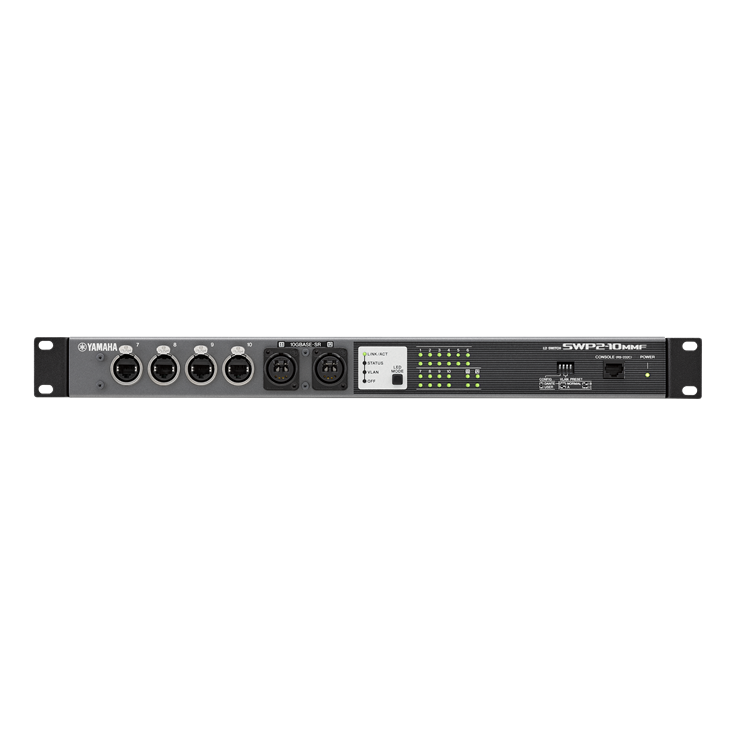

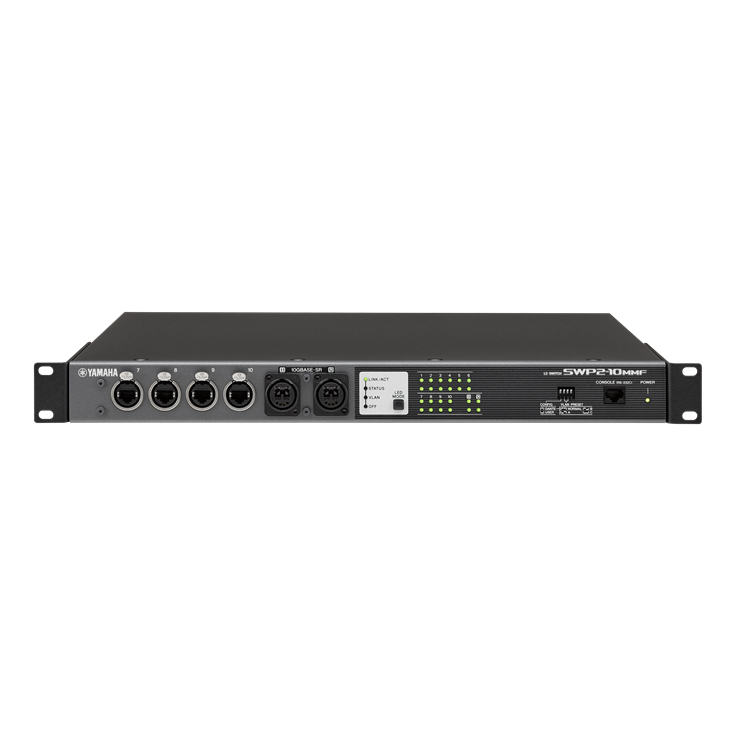

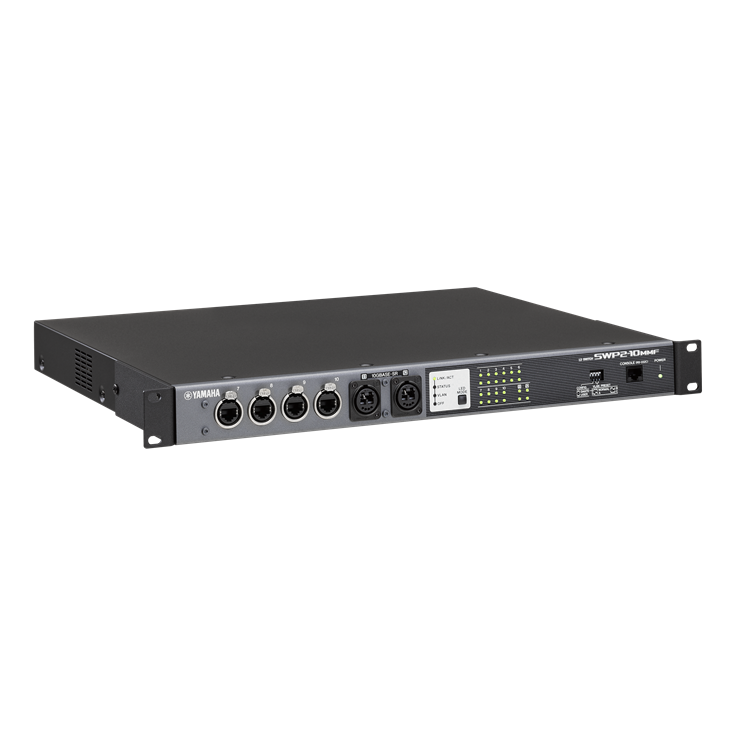

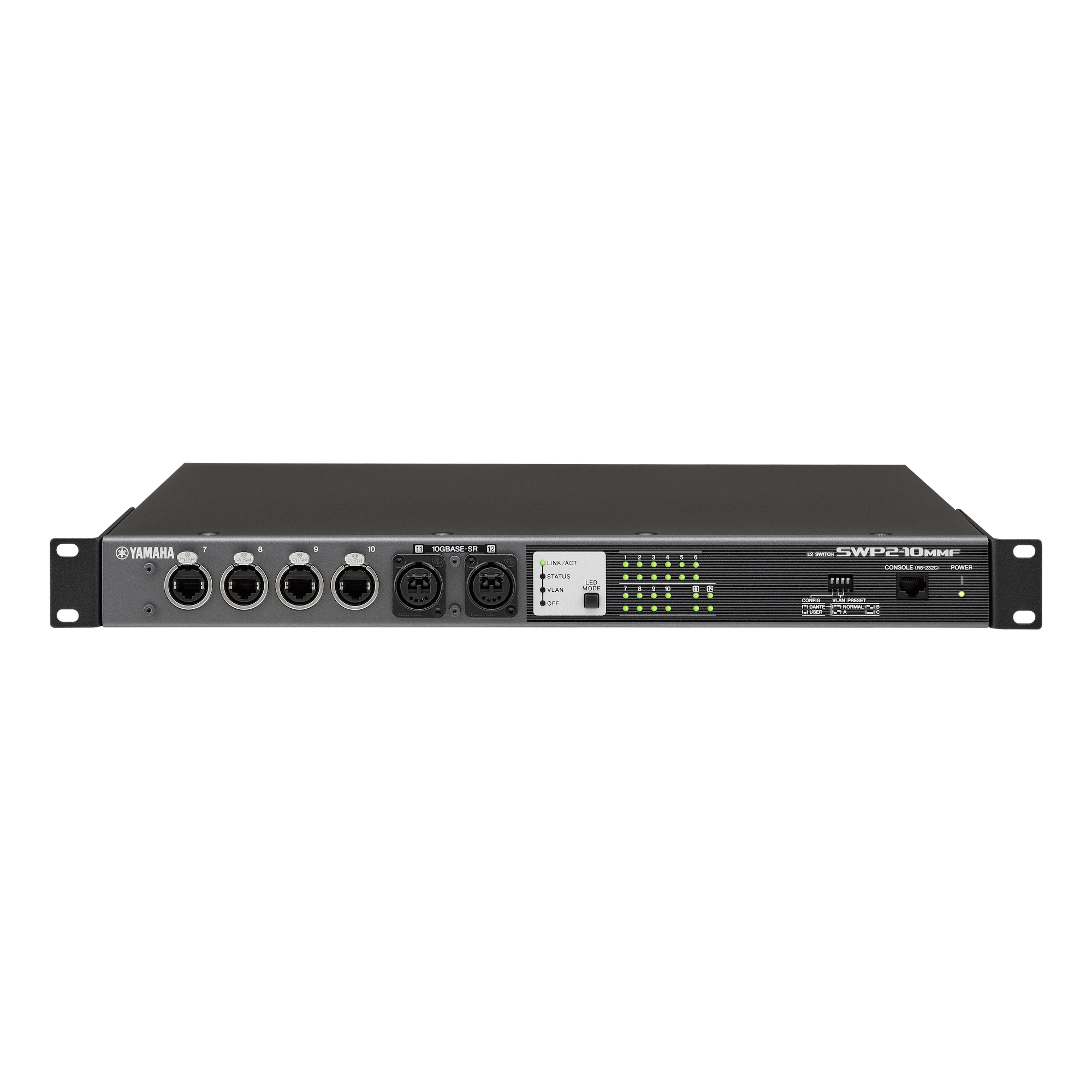

SWP2-10MMF L2交换机

RIVAGE PM 系列

SWP2系列L2交换机是Dante 96kHz网络系统的理想选择。它具有10个etherCON端口和两个多模光纤opticalCON端口。

  • etherCON接口:前面板4个/后面板6个
  • opticalCON接口:前面板2个
  • 尺寸(宽×高×深):480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
  • 净重:4.6 kg(10.1 lbs)

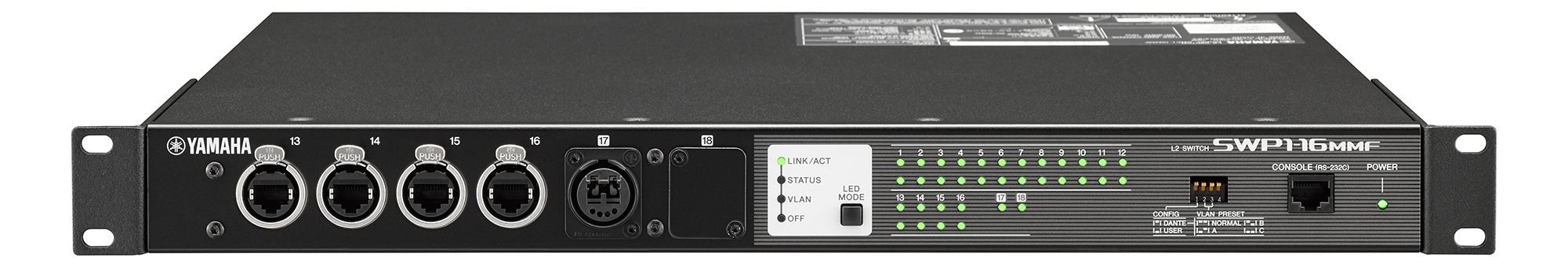

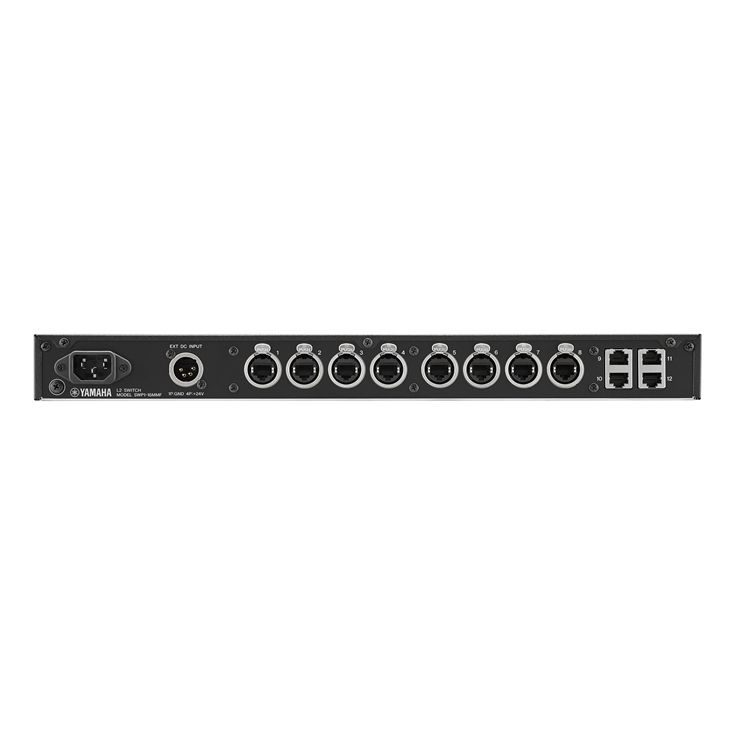

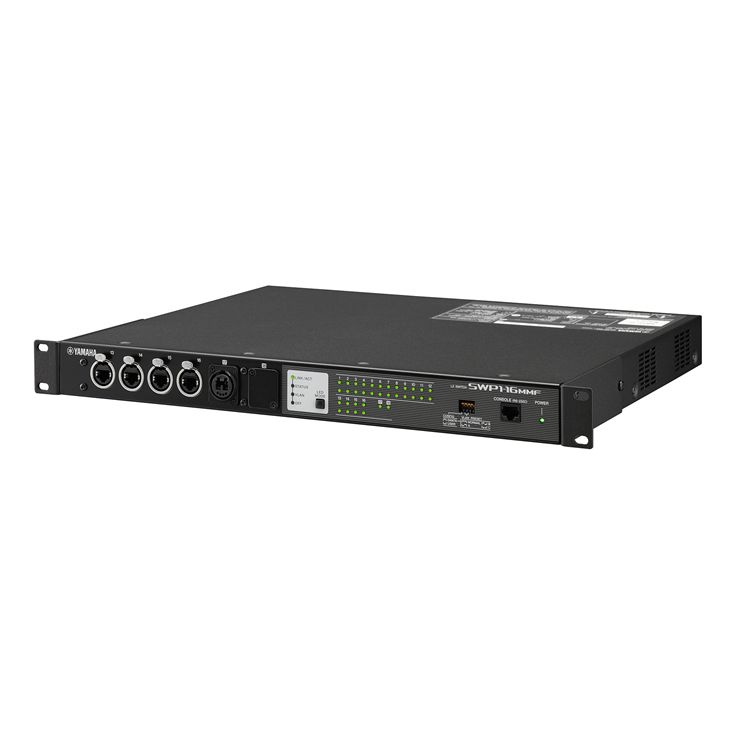

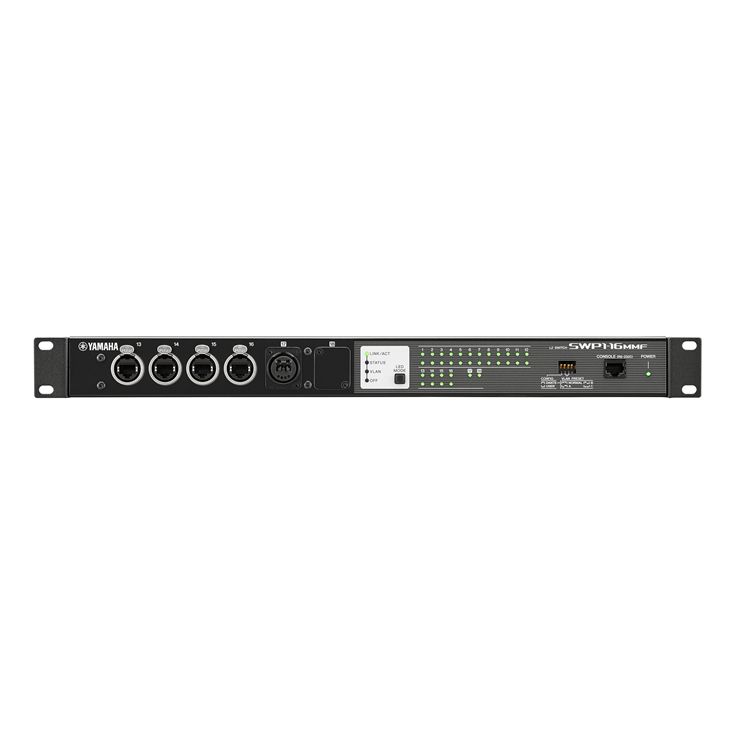

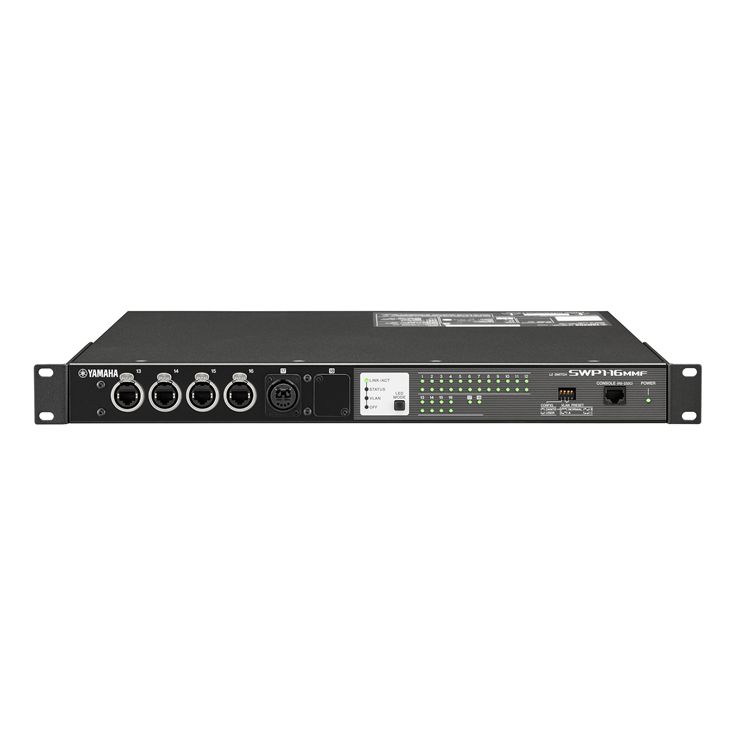

SWP1-16MMF L2交换机

SWP1系列L2交换机是Dante网络系统的理想选择。它具有12个etherCON端口、4个RJ45端口、1个opticalCON端口和一个可选插槽,可根据需要增加一个端口。

  • etherCON接口:前面板4个/后面板8个
  • RJ45接口:背面板4个
  • opticalCON接口:前面板1个
  • 可选光纤模块插槽:前面板1个
  • 功耗:16W
  • 尺寸(宽×高×深):480 x 44 x 362mm (18.9" x 1.7" x 14.2")
  • 净重:4.6 kg(10.1 lbs)

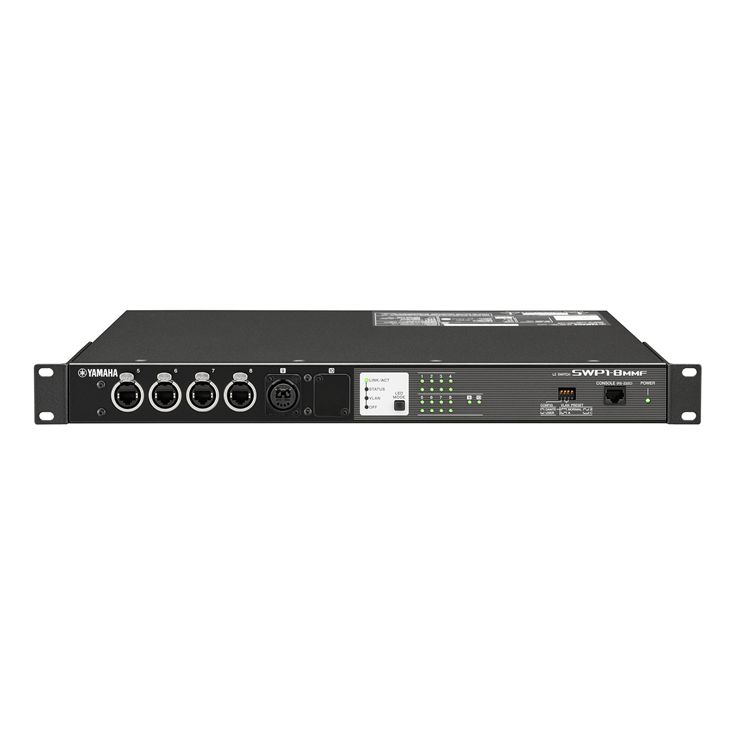

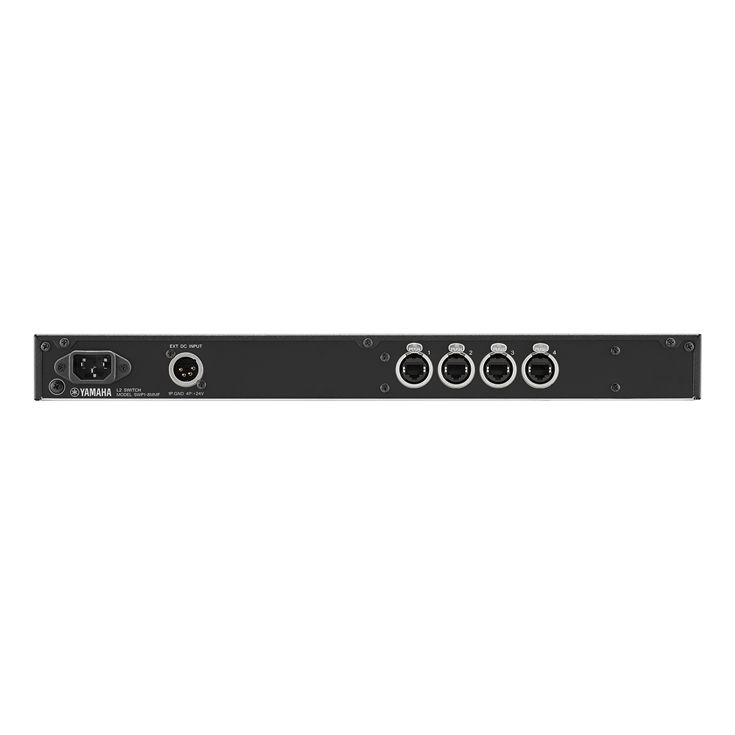

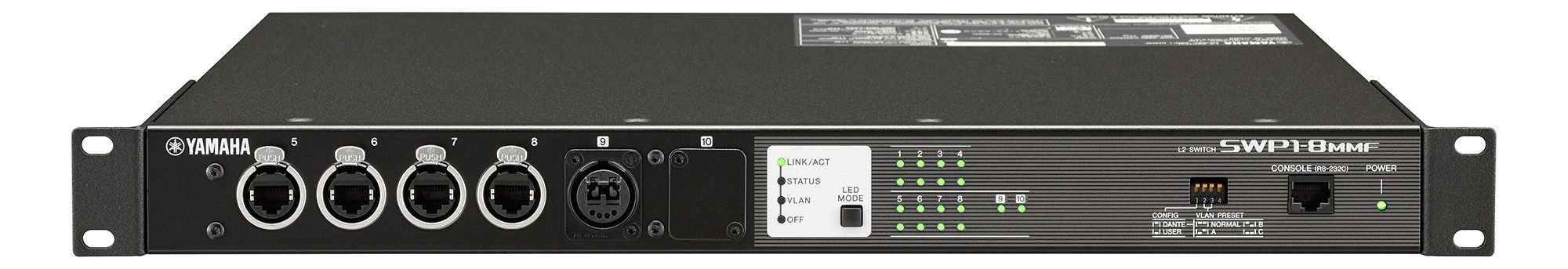

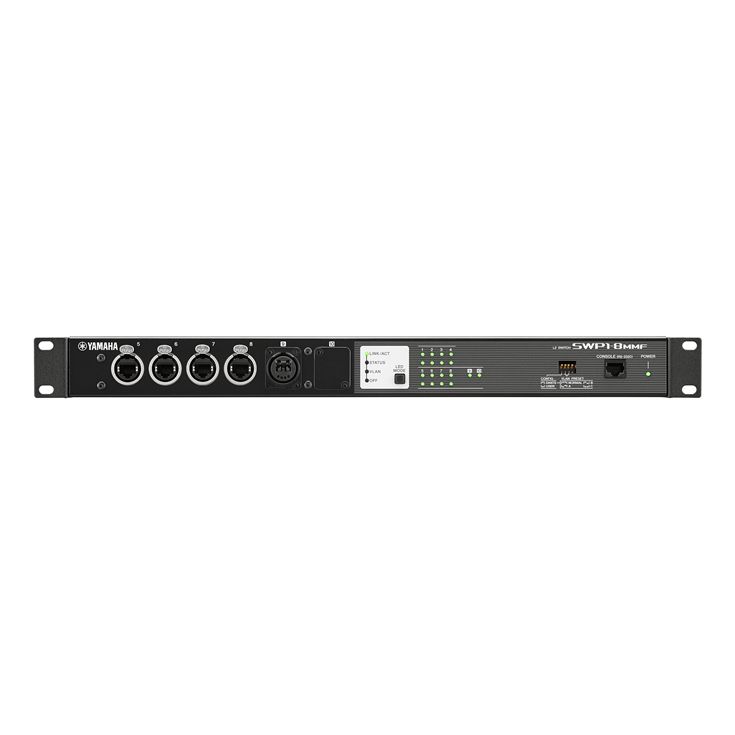

SWP1-8MMF L2交换机

SWP1系列L2交换机是Dante网络系统的理想选择。它具有8个etherCON端口、1个opticalCON端口和一个可选插槽,可根据需要增加一个端口。

  • etherCON接口:前面板4个/后面板4个
  • opticalCON接口:前面板1个
  • 可选光纤模块插槽:前面板1个
  • 功耗:11W
  • 尺寸(宽×高×深):480 x 44 x 362mm (18.9" x 1.7" x 14.2")
  • 净重:4.2 kg(9.3 lbs)

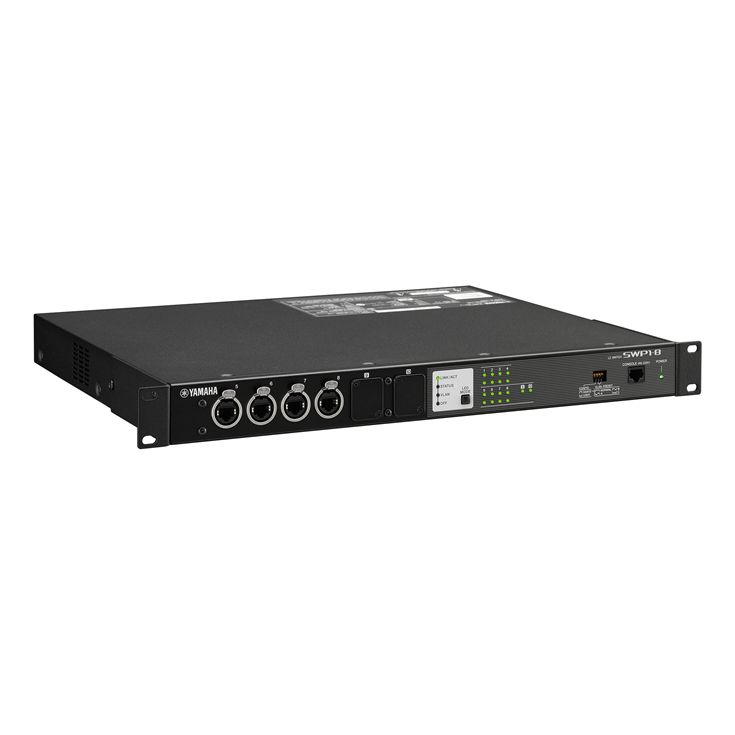

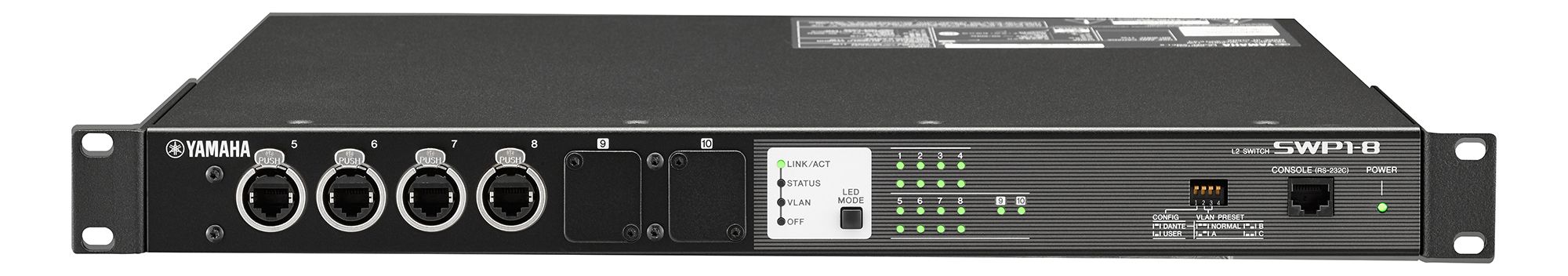

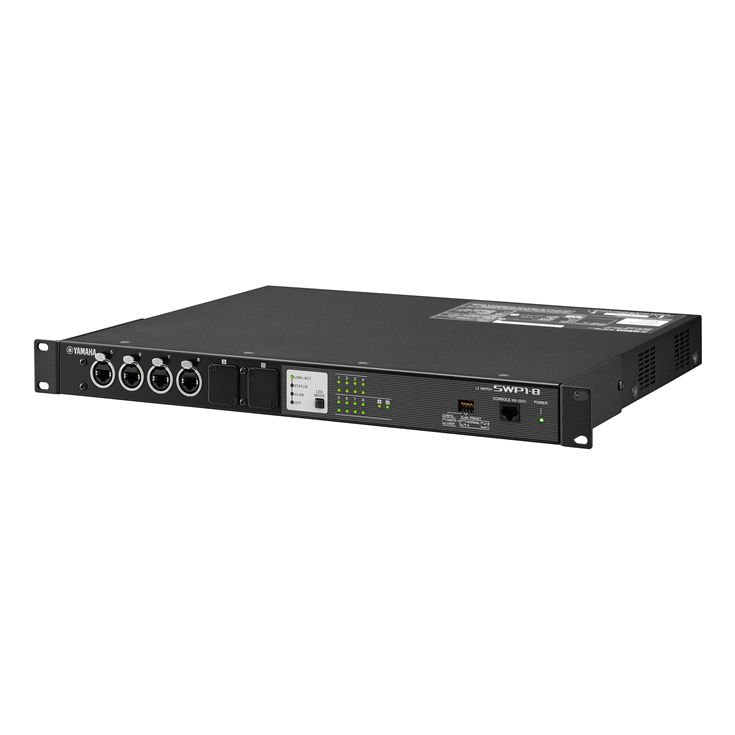

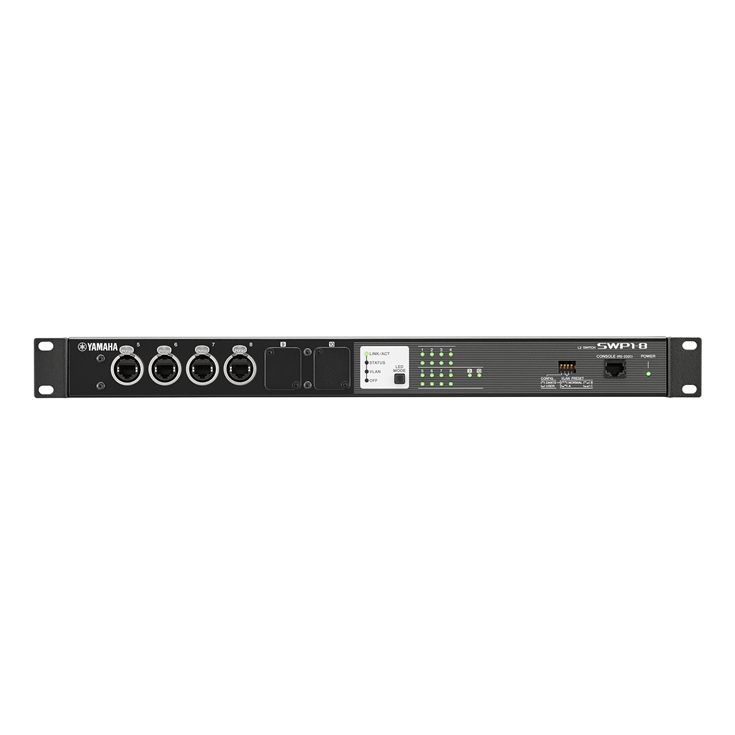

SWP1-8 L2交换机

SWP1系列L2交换机是Dante网络系统的理想选择。它具有8个etherCON端口、1个opticalCON端口和可选插槽,可根据需要增加两个端口。

  • etherCON接口:前面板4个/后面板4个
  • 可选光纤模块插槽:前面板2个
  • 功耗:11W
  • 尺寸(宽×高×深):480 x 44 x 362mm (18.9" x 1.7" x 14.2")
  • 净重:4.2 kg(9.3 lbs)

系统范例1

雅马哈为RIVAGE PM系列的输入和输出提供两种高性能I/O机架单元,每种都具有不同音频网络的兼容性。DSP-RX/DSP-RX-EX DSP引擎或CSD-R7控制界面可分别安装一个TWINLANe或支持Dante的HY卡,用于与RPio622/RPio222或Rio3224-D2/Rio1608-D2 I/O机架一同使用。最多可将8个RPio622/RPio222单元连接到TWINLANe卡,或最多可通过Dante网络连接包括Rio3224-D2/Rio1608-D2单元在内的24个Dante设备。最初为RIVAGE PM10设计的CS-R10-S控制界面也可与RIVAGE PM7系统连接使用,作为副控制台来完成推子扩展及/或多用户操控等工作。

Yamaha RIVAGE PM Series

系统范例2

在RIVAGE PM系统中,每个DSP引擎可分别安装一个TWINLANe或支持Dante的HY卡,用于与RPio622/RPio222或Rio3224-D2/Rio1608-D2 I/O机架一同使用。最多可将8个RPio622/RPio222单元连接到TWINLANe卡,或最多可通过Dante网络连接包括Rio3224-D2/Rio1608-D2单元在内的24个Dante设备。最初为RIVAGE PM3设计的CS-R3控制界面也可与其他RIVAGE PM系统连接使用,作为副控制台来完成推子扩展及/或多用户操控等工作。

Yamaha RIVAGE PM Series
名称 操作系统 大小 最后更新
Rio1608-D2 Firmware V1.70 - 5.7MB 2021-03-25
Rio3224-D2 Firmware V1.70 - 5.7MB 2021-03-25
RMio64-D Firmware V5.70 for updating with R-Remote - 17.5MB 2021-03-25
RSio64-D Firmware V5.70 - 6.2MB 2021-03-25
R Remote V4.5.0 for Mac macOS 10.14-OS X 10.9 Mac 86.8MB 2018-02-19
R Remote V4.5.0 for Win 10/8.1/8/7 Win 57.5MB 2018-02-19
Dante Virtual Soundcard 2017-02-20

RIVAGE PM StageMix

RIVAGE PM 系列

RIVAGE PM StageMix is an application for the Apple iPad that provides remote control of Yamaha RIVAGE PM series digital mixing system functions via a simple, intuitive graphical interface from anywhere within wireless range.

MonitorMix

RIVAGE PM 系列

MonitorMix is an application for iOS / Android devices that allows individual wireless AUX mixing.

RIVAGE PM 系列

RIVAGE PM 产品手册

名称 中文 英语
Console File Converter User Guide [927KB]
CS-R3 Owner's Manual [8.0MB] [6.9MB]
CS-R5 Owner's Manual [9.2MB] [7.8MB]
DSP-R10 Owner's Manual [3.9MB] [3.1MB]
DSP-RX-EX DSP-RX Owner's Manual [2.1MB] [1.4MB]
HY Card Installation Instruction Leaflet [2MB]
HY128-MD Owner's Manual [869KB]
HY144-D Firmware Update Guide [487KB]
HY144-D Owner's Manual [427KB]
HY144-D-SRC Firmware Update Guide [727KB]
HY144-D-SRC Owner's Manual [365KB]
HY256-TL Owner's Manual [829KB]
HY256-TL-SMF Owner's Manual [842KB]
MonitorMix User Guide [1.1MB]
Rio3224-D2/Rio1608-D2 Owner's Manual [5MB] [6.3MB]
RIVAGE PM Block Diagram [1.4MB]
RIVAGE PM Editor Installation Guide [491KB]
RIVAGE PM Firmware Update Guide [1.8MB]
RIVAGE PM series Data List [740KB]
RIVAGE PM series Operation manual (HTML) [中文] [English]
RIVAGE PM series V5.0 Operation manual [87.2MB] [86.7MB]
RIVAGE PM series V2.2 Supplemental Manual EN [4.1MB] [1.9MB]
RIVAGE PM series V2.5 Supplemental Manual EN [9.7MB] [5MB]
RIVAGE PM series V3 Supplemental Manual [16.2MB] [9.2MB]
RIVAGE PM StageMix User Guide [1.6MB]
RIVAGE PM10 System Setup Guide [24.6MB]
RIVAGE PM7 System Setup Guide [20.8MB]
RPio222 Owner's Manual [3.1MB]
RPio622 Owner's Manual [4MB]
RY16-ML-SILK/RY16-DA/RY16-AE Owner's Manual [2MB]
名称 英语 英语
CAD Data (RIVAGE PM Audio Interface Card: RY, HY) [1.1MB]
CAD Data (RIVAGE PM Control Surface: CS-R10, CS-R10-S, CSD-R7, CS-R5, CS-R3) [18.3MB]
CAD Data (RIVAGE PM DSP Engine: DSP-RX-EX, DSP-RX, DSP-R10) [1.2MB]
CAD Data (RIVAGE PM I/O Rack: RPio, R) [3.6MB]
CAD Data (SWP1) [442KB]
CAD Data (SWP2) [290KB]
Dante Controller V4.1.0.x Release Notes [354KB]
Data Sheet (RIVAGE PM Series) [16.4MB]
RIVAGE PM Series Special Key Command List V4.0 [1.5MB]
RIVAGE PM10 dimensions [10.5MB]
RIVAGE PM7 dimensions [10.2MB]
Yamaha Dante devices with AES67 Guide [367KB]

历史与现代的相遇——雅马哈2019系统设计师大会在布拉格举办

RIVAGE PM 系列

18.12.2019

近期,在捷克共和国,专业音响的过去、现在和未来产生了碰撞。来自40多个国家的300多位专业音响领域的专业人士前往雅马哈年度系统设计师大会的主办城市——捷克首都布拉格。

获奖的DaNSe给rAVe留下深刻印象

RIVAGE PM 系列

28.03.2019

DaNSe是RIVAGE PM数字混音系统的高级噪声抑制插件,其最新V3.0版本于ISE 2019公布。音视频出版商rAVe Publications对此印象深刻,DaNSe在Live Mixer for Installs(安装类现场调音台)类别中获得了最佳ISE大奖。

雅马哈RIVAGE PM7和CL/QLStageMix获奖

RIVAGE PM 系列

18.02.2019

雅马哈专业音响产品荣获两项殊荣。RIVAGE PM7获得FOH GOLD STAR PRODUCT AWARD 2019的“最佳新款大型调音台”奖,CL/QL StageMix应用程序在第34届NAMM-TEC年度奖的“智能手机音频应用和硬件/外围设备”类别中获奖。

Flower Power:雅马哈和Nexo在PLASA展会完美亮相

RIVAGE PM 系列

26.09.2018

9月中旬,为期3天的展会在伦敦西部召开。雅马哈和Nexo在伦敦PLASA展会上的亮相证明了他们的话题度。

高品质——雅马哈在阿尔卑斯山举行年度系统设计师大会

RIVAGE PM 系列

30.11.2017

9月下旬,来自欧洲各地的145名音频专业人士前往奥地利阿尔卑斯山,在令人惊羡的圣沃夫冈Scalaria会议中心,雅马哈举办了第6届年度系统设计师会议。

雅马哈在ProLight+Sound和Musicmesse获得多项大奖

RIVAGE PM 系列

22.04.2016

4月初,雅马哈在ProLight+Sound和MusikMesse屡获殊荣,RIVAGE PM10数字混音系统和雅马哈的4款MI产品获得了颇具声望的PIPA和MIPA奖。

30年的基础研究和产品创新。业界领先的物理建模技术奠定K实验室的实力。

RIVAGE PM 系列

(来自DTM站。由Ken Fujimoto报告。)

我们在前面的两篇文章中了解了独特的声音研究团队K's Lab:“1977年的理论如何在30年前引领着雅马哈K’s Lab研究部门的突破和创新”,以及“雅马哈K’s Lab研究团队将Rupert Neve在60和70年代的真实再现。”本篇是K实验室系列的第三篇也是最后一篇,我们将了解使用VCM(虚拟电路建模)技术打造的处理器和吉他音箱。

雅马哈K’s Lab研究团队将Rupert Neve在60和70年代的真实再现

RIVAGE PM 系列

(来自DTM站。由Ken Fujimoto报告。)

30年来,K实验室已成为雅马哈的中心研究小组,他们在物理建模方面的突破已引起国际关注,同时在产品开发方面也留下了令人印象深刻的记录。K实验室团队将他们全部的技术力量放在专业音频设备(如均衡器和压缩器)的重新创造上,这些设备最初是由Rupert Neve在60年代和70年代开发。读者可能会想,为什么雅马哈选择研究其他制造商的产品。答案在于一个不可否认的事实,Neve先生在许多方面奠定了我们现在所知的专业音频行业的基础,而团队现在正怀着最大的敬意与Neve先生合作建设未来。

访谈:1977年一篇论文的发现如何引发30年前雅马哈K实验室研究部门的突破

RIVAGE PM 系列

(来自DTM站。由Ken Fujimoto报告。)

由研究员国本利文博士领导的K实验室已研究物理建模系统30多年,他们是该领域最杰出的研究小组之一。我们将回顾一个论题和独特的乐器是如何引领K实验室启动的。

访谈:Chris Taylor与RIVAGE PM10

RIVAGE PM 系列

音乐家、混音工程师和音响系统设计师,Chris Taylor将毕生精力投入于雅马哈调音台的设计和开发。2003年,Chris加入雅马哈,首先在美国雅马哈担任商用音响系统的地区销售经理。在积累了3年的销售经验后,他成为雅马哈日本的研发经理,目前正在参与制造专业的音频调音台。

SWP1系列设计师访谈

RIVAGE PM 系列

数字音频网络正迅速成为现场声音和其他专业音频应用中必不可缺、提升便捷性的增强元素。雅马哈专业音响产品兼容Dante音频网络,包括行业标准的CL系列在内的数字混音调音台均处于领先地位。SWP1系列网络交换机的引入,将把这一推进带入更深层次。1995年,第一台雅马哈网络路由器于引入日本市场。在随后的20年里,雅马哈将IT和专业音频技术结合至最具创新性的音频网络解决方案中。在以下采访中,我们将与雅马哈专业音响的设计师讨论SWP1系列网络交换机的开发背景和设计理念。

开发者访谈:为提高工作效率和动力而优化的推子旋钮

RIVAGE PM 系列

在现场音乐活动的兴奋和狂热中,总有一位头脑冷静的混音工程师做出至关重要的决定和调整。人声、吉他、贝斯、键盘、鼓和其他音量推子必须精确控制,以达到理想的音乐平衡。雅马哈的任务是支持工程师,因为他或她专注于正在进行的音乐节目的每一个时刻,指尖下的音量推子随时准备作出关键的调整。这个使命引领了一段旅程,针对混音工程师与调音台之间最基本的连接:推子旋钮,我们进行了诸多形状和尺寸方面的细微改进。以下采访揭示了深入的思考和关怀,让我们进一步了解已在CL系列数字调音台中引入的、经过优化的推子旋钮的设计。

模拟电路建模音频效果的开发

RIVAGE PM 系列

从物理建模到Portico模拟

数字调音台的历史

RIVAGE PM 系列

让我们回到DX7合成器和SPX90多效果单元等产品处于其流行顶峰的时期,当时雅马哈正忙于开发和制造最初打算用于双排键的DSP大规模集成电路,它同时也显现出数字混音应用的前景。这个大规模集成电路为雅马哈的第一个数字调音台DMP7提供了基础。
