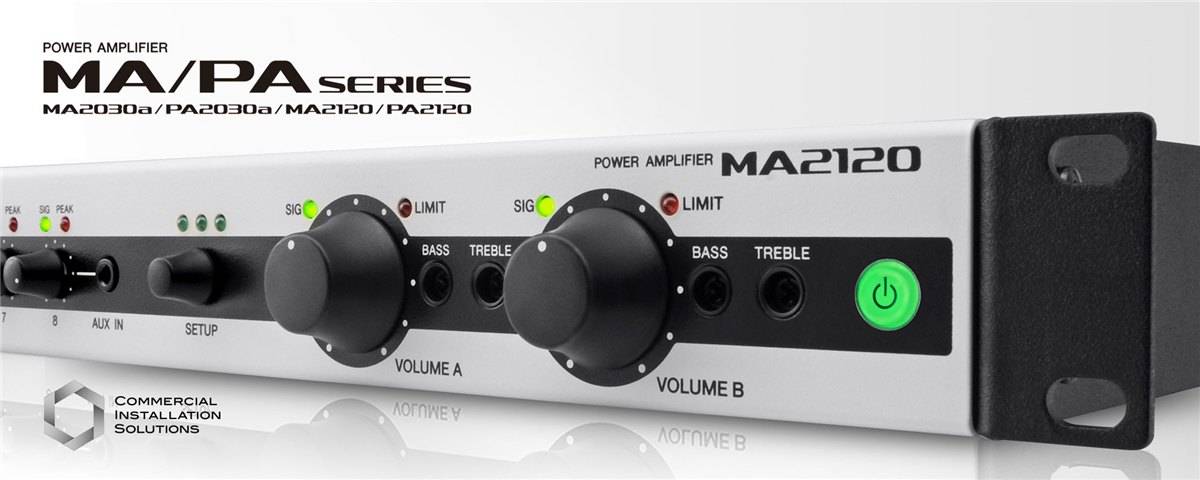

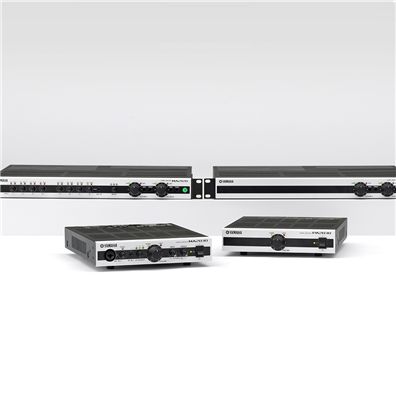

MA/PA 系列

A Smart Simple Solution

Yamaha商用安装解决方案产品线的新贵——MA/PA系列小型功放快速方便的安装特点和直观的操作方法,使您商业空间的扩声工作更加便捷。现有的MA2030和PA2030两款型号是零售商店、餐厅甚至教室或医院的音频解决方案的理想选择,全新加入的MA2120和PA2120两款型号则能满足对DSP功能和区域控制的高功率、高灵活性的广泛需求。所有型号的外观低调内敛,性能高效灵活, MA2030和MA2120具备声源EQ(低音/高音)的混音能力,同时在我们的专业音响设备上使用了广受赞誉的YamahaDSP技术。无论在餐厅、咖啡厅播放背景音乐,还是在需要多支话筒的会议室进行扩声,MA/PA系列是精简而强悍的理想声音塑造工具。

- 简单的设置,友好的用户界面

- 立体声以及话筒输入(MA系列)

- 为背景音乐而优化的DSP功能(MA系列)

- 可切换低阻(3/4/8 Ω)或者高阻(70/100 V)音箱系统

- 增强的立体声声源EQ功能(MA系列)

- 内置音箱EQ用于Yamaha VXS/VXC系列音箱

- 针对PA系列功放可实现简便的区域扩展(不包含PA2030a)

- 可选配DCP控制面板,可轻松实现远程音量控制,话筒开关以及警铃触发(不包含PA2030a)

- 行业领先的雅马哈质量控制及可靠性

- 紧凑,节省空间的外形设计*

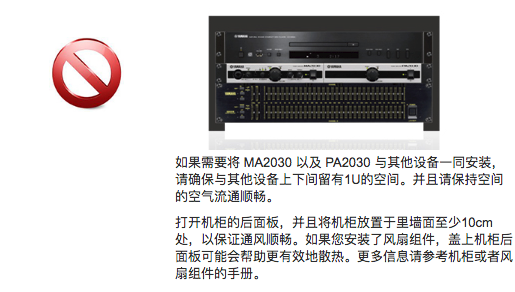

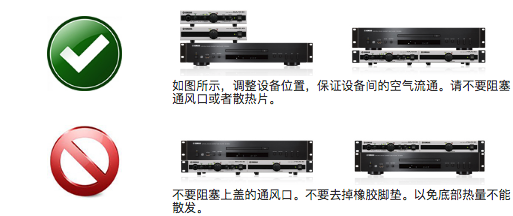

* 所有型号均为自然冷却设计,因此在产品周围需要足够的空间保证空气流动。

MA/PA系列特性

  MA2120 PA2120 MA2030a PA2030a
设置便捷,友好的用户界面
高效D类功放
能源之星认证
低阻或高阻音箱系统切换功能
输出功率:低阻 120W x 2 @4Ω
100W x 2 @3Ω / 8Ω
30W x 2 @3Ω / 4Ω / 8Ω
输出功率:高阻 120W x 2 @70V / 100V
200W x 1 @70V / 100V
60W x 1 @70V / 100V
灵活输入 6个话筒/线路输入 & 2个立体声输入 1个立体声/2个单声道输入 2个话筒输入,
3个立体声输入
1个立体声输入 /2个单声道输入
用于BGM的实用DSP功能 优先闪避器,电平控制器
用于话筒的实用DSP功能 反馈抑制器,HPF
反馈抑制器,HPF压限器,Reverb/Echo
内置立体声声源EQ
内置音箱EQ用于Yamaha VXS/VXC系列音箱
内置输出EQ
可选择HPF/LPF滤波器 HPF
LPF
可控声源&音量区数量 2 1
通过可选购Yamaha DCP控制面板进行远程音量控制
兼容的DCP DCP4V4S, DCP1V4S, DCP4S DCP1V4S -
各单元大DCP面板连接数 2 1 -

MA/PA 系列

定压定阻可切换的紧凑型D类放大器 (定阻: 30W x2ch, 定压: 60W x1ch)。设计智能小巧,对于需要背景音乐播放以及一个话筒输入的任何小型场所来说是为合适的解决方案。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

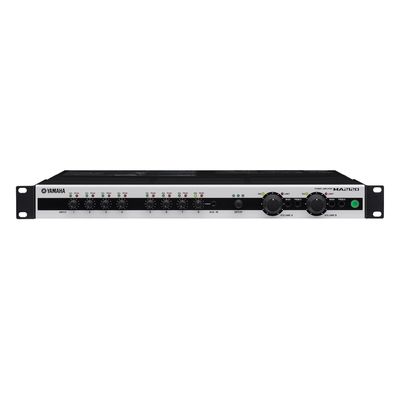

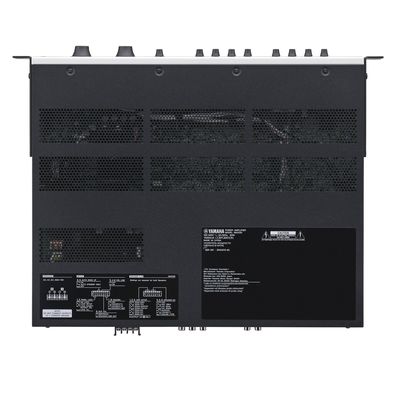

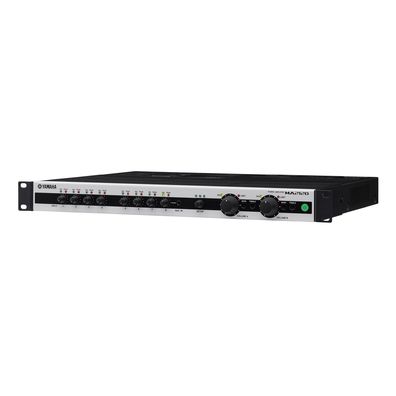

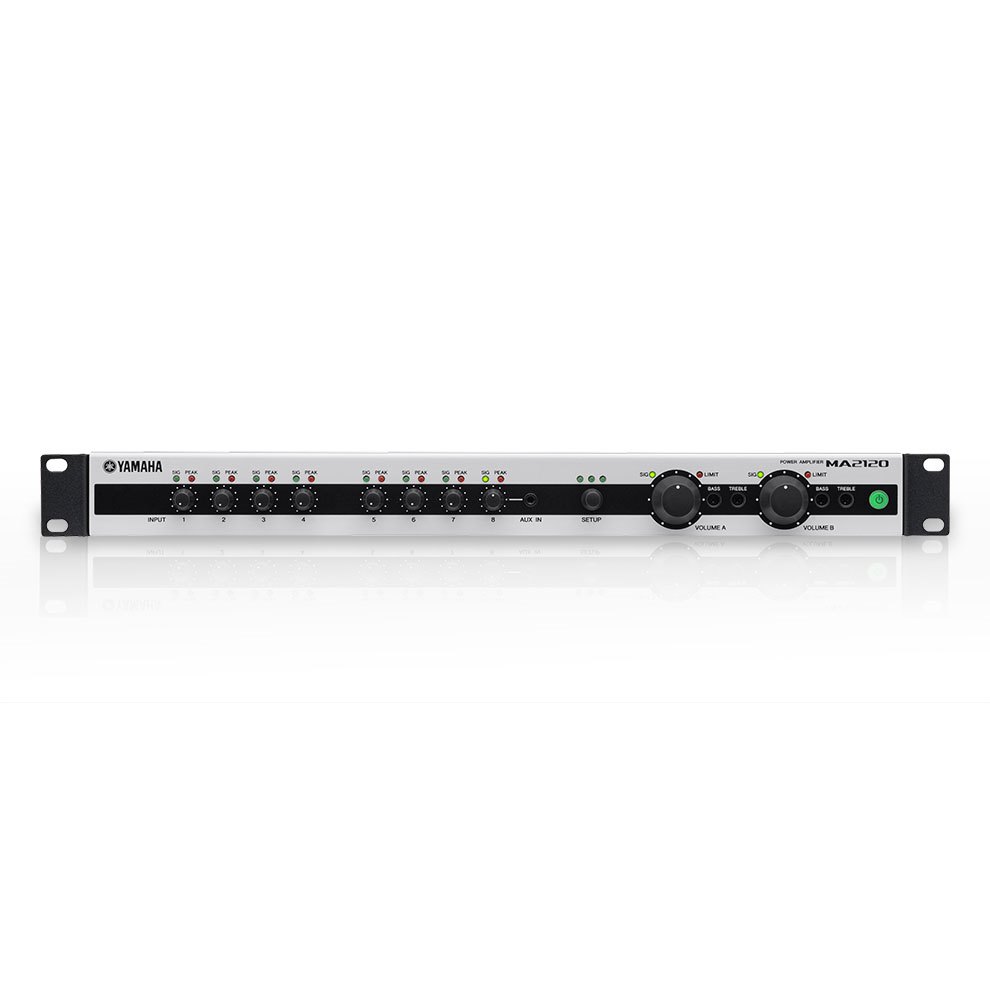

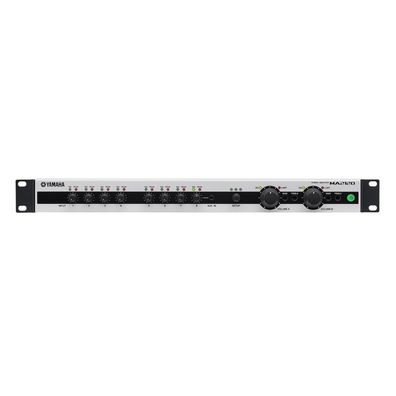

MA2120 立体声功放

可切换低阻/高阻D类混音功率放大器(低阻:120Wx2@4Ω,100W x2ch @3Ω/8Ω,高阻:120W x2ch或200W x1ch,70V/100V),具有6个话筒/线路输入,2个立体声输入和强大的DSP功能,提供高品质音乐播放和话筒使用。

  • 简单的设置,友好的用户界面,操作轻松便捷
  • 支持低阻(120W x2ch @4Ω或100W x2ch @3Ω/8Ω)和高阻(120W x2ch或200W x1ch,70V/100V)音箱系统
  • 灵活的6个话筒/线路输入和2个立体声输入,所有6个话筒输入都具有24V设置
  • 用于音乐播放和话筒使用的DSP功能(反馈抑制器、优先闪避器、电平控制器、混响&回声)
  • 带有增强功能的低音和高音立体声声源EQ
  • 用于每个输出通道优化声音的输出EQ
  • 内置音箱EQ用于Yamaha VXS/VXC系列音箱,可选择HPF和LPF设置
  • 对两个独立区域(声源/音量区)的输入声源和音量进行控制
  • 通过可选购DCP控制面板(DCP4V4S、DCP1V4S、DCP4S,多2个单元)进行远程音量控制和话筒开/关切换
  • 智能保护功能确保安全可靠的操作
  • 能源之星认证
  • 雅马哈环保产品认证
  • 节省空间的1U机架安装尺寸(需为冷却和自下而上的气流保留充足的空间)

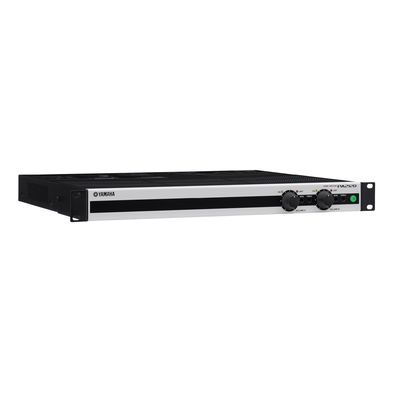

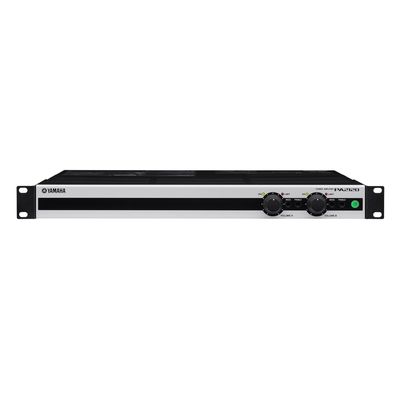

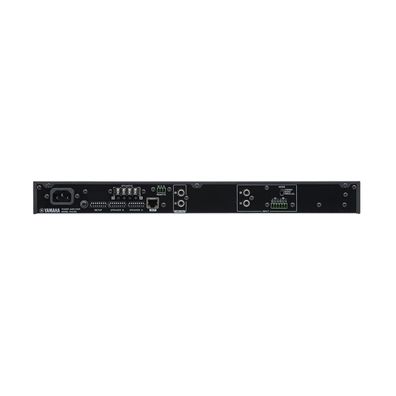

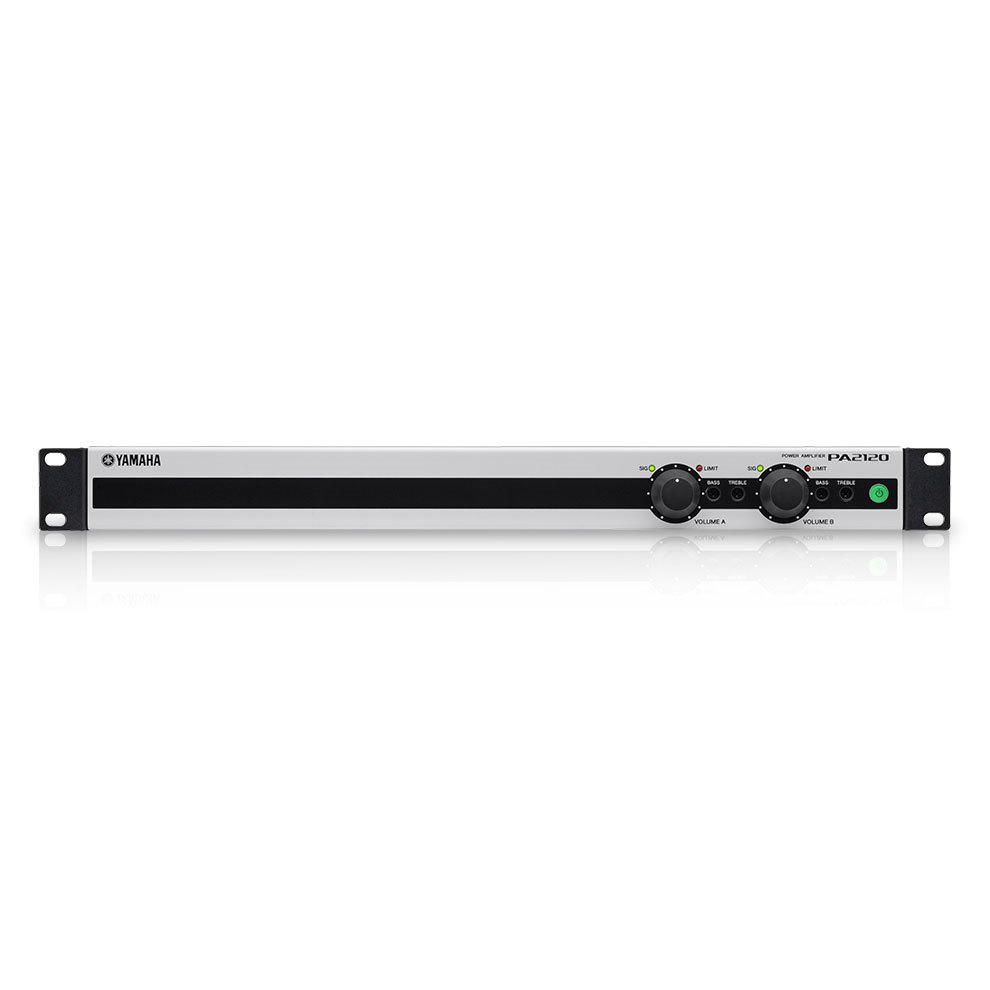

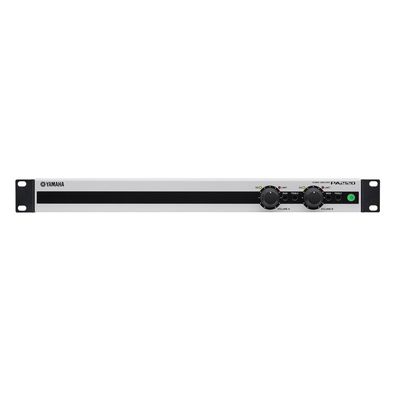

PA2120 立体声功放

可切换低阻/高阻D类混音功率放大器(低阻:120Wx2@4Ω,100W x2ch @3Ω/8Ω,高阻:120W x2ch或200W x1ch,70V/100V),具有1个立体声/2个单声道线路输入,能与MA2120混音功率放大器结合使用。

  • 简单的设置,友好的用户界面,操作轻松便捷
  • 支持低阻(120W x2ch @4Ω或100W x2ch @3Ω/8Ω)和高阻(120W x2ch或200W x1ch,70V/100V)音箱系统
  • 1个立体声/2个单声道线路输入
  • 用于每个输出通道优化声音的输出EQ
  • 内置音箱EQ用于Yamaha VXS/VXC系列音箱,可选择HPF和LPF设置
  • 对两个独立区域(声源/音量区)的输入声源和音量进行控制
  • 添加PA2120扩展覆盖区域或分区
  • 通过可选购DCP控制面板(DCP4V4S、DCP1V4S、DCP4S,多2个单元)进行远程音量控制和话筒开/关切换
  • 智能保护功能确保安全可靠的操作
  • 能源之星认证
  • 雅马哈环保产品认证
  • 节省空间的1U机架安装尺寸(需为冷却和自下而上的气流保留充足的空间)

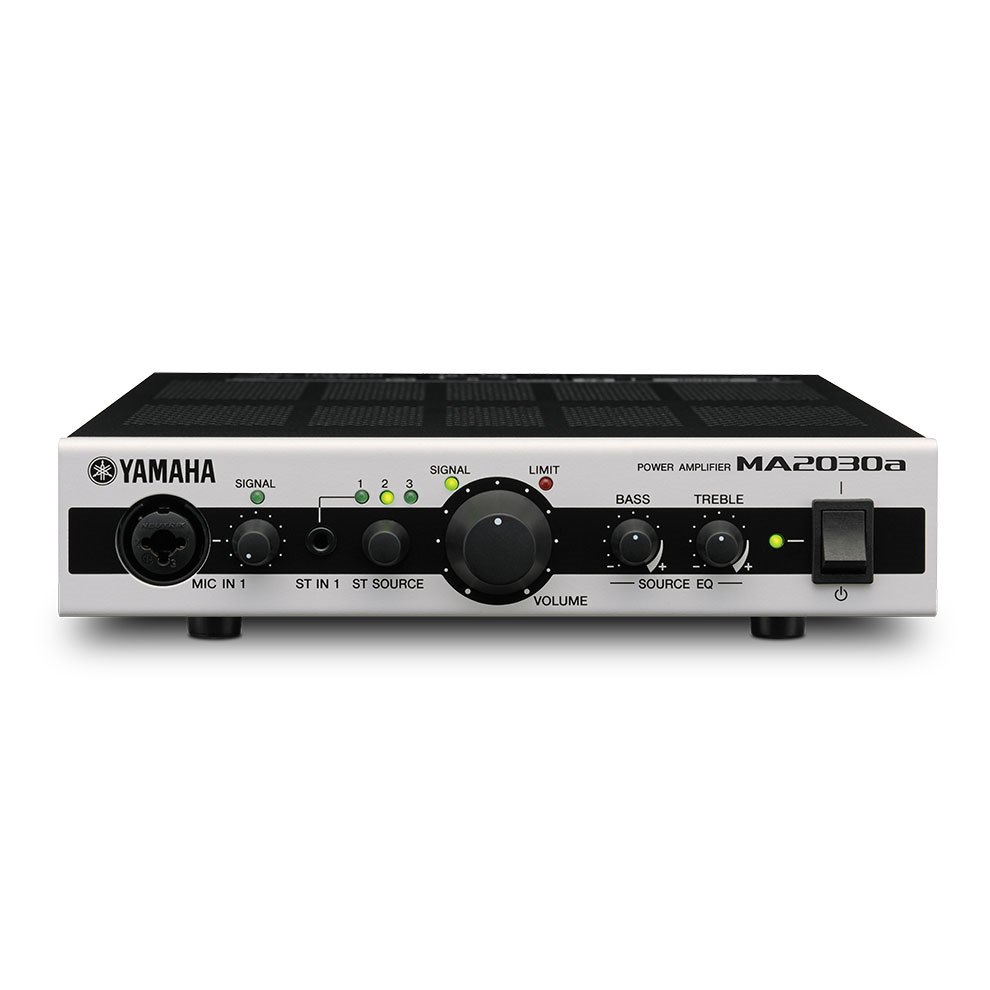

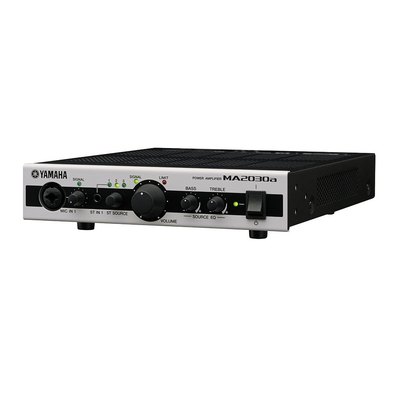

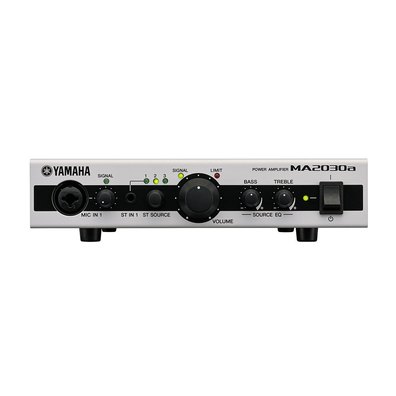

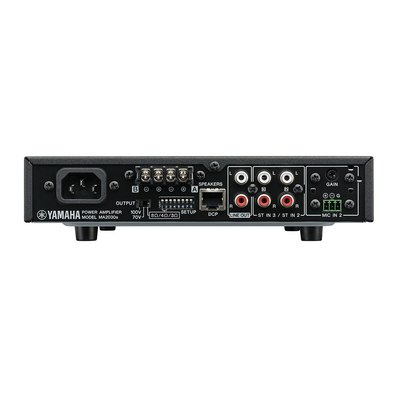

MA2030a 立体声功放

可切换低阻/高阻D类混音功率放大器(低阻:30Wx2ch, 高阻:60W x1ch),具有3类可选立体声输入,2个话筒输入和强大的DSP功能,提供高品质音乐播放和话筒使用。

  • 简单的设置,友好的用户界面,操作轻松便捷
  • 支持低阻(30W @3Ω/4Ω/8Ω)和高阻(60W x1ch 70V/100V)音箱系统
  • 灵活的2个话筒输入和可选择3个立体声输入
  • 用于音乐播放和话筒使用的先进DSP功能(反馈抑制器、优先闪避器、电平控制器)
  • 带有增强功能的低音和高音立体声声源EQ
  • 内置音箱EQ用于Yamaha VXS/VXC系列音箱
  • 内置HPF
  • 添加PA2030a扩展覆盖区域或分区
  • 通过可选购DCP控制面板(DCP1V4S,1个DCP面板与一个单元搭配)进行远程音量控制和话筒开/关切换
  • 智能保护功能确保安全可靠的操作
  • 雅马哈环保产品认证
  • 节省空间的1U机架安装尺寸(*需为冷却和自下而上的气流保留充足的空间)

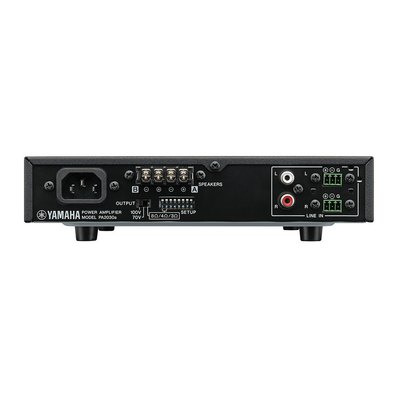

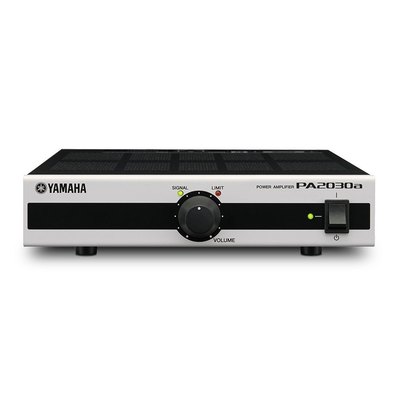

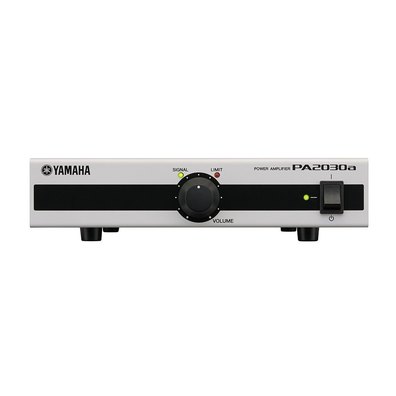

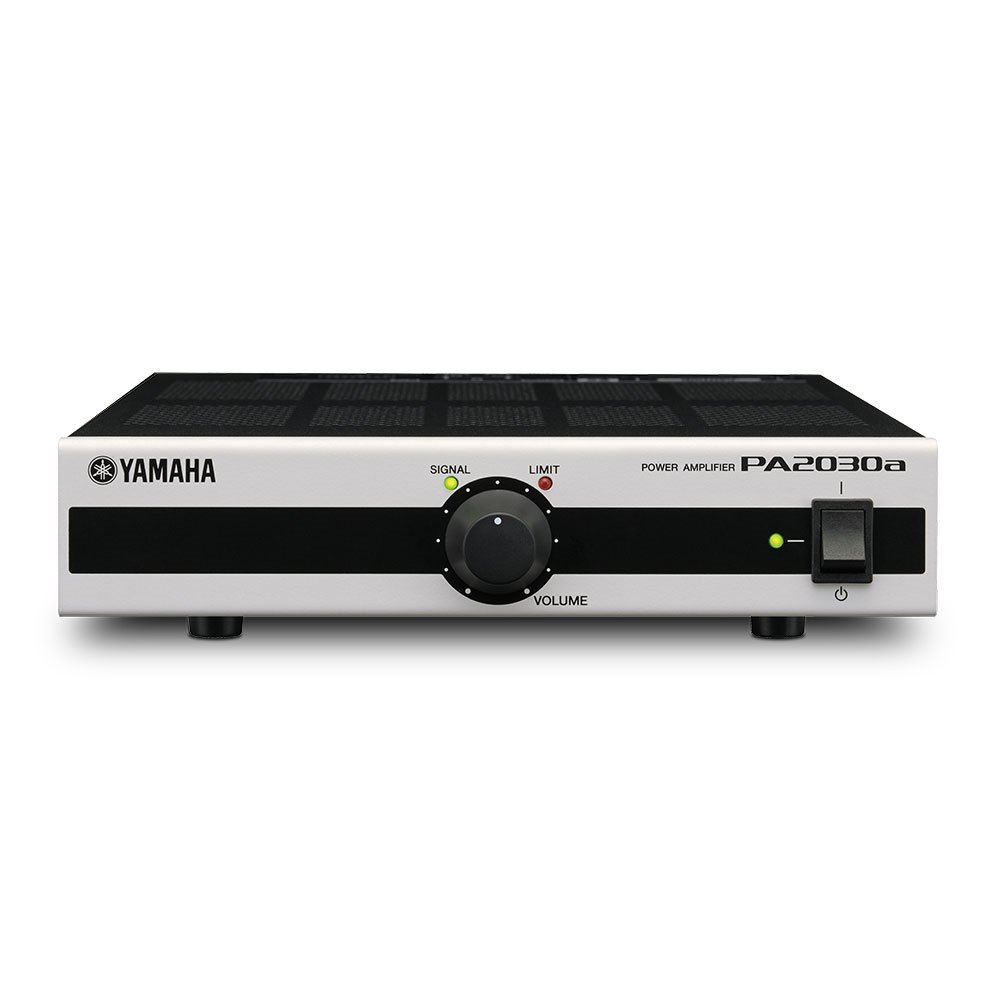

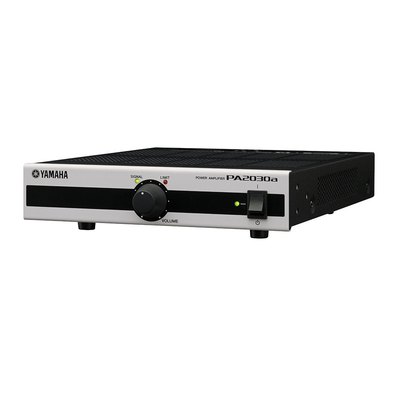

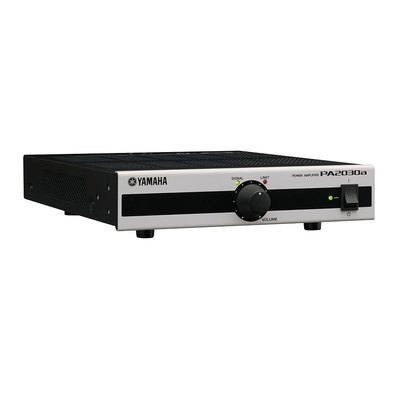

PA2030a 立体声功放

可切换低阻/高阻D类混音功率放大器(低阻:30Wx2ch,高阻:60W x1ch),具有1个立体声/2个单声道线路输入,能与MA2030混音功率放大器结合使用。

  • 简单的设置,友好的用户界面,操作轻松便捷
  • 支持低阻(30W @3Ω/4Ω/8Ω)和高阻(60W x1ch 70V/100V)音箱系统
  • 1个立体声/2个单声道线路输入
  • 内置音箱EQ用于Yamaha VXS/VXC系列音箱
  • 内置HPF/LPF
  • 智能保护功能确保安全可靠的操作
  • 雅马哈环保产品认证
  • 节省空间的1U机架安装尺寸(*需为冷却和自下而上的气流保留充足的空间)

DCP1V4S 配件

包含1个音量旋钮以及4个切换开关的墙面控制面板,可用于MTX/MRX 系列以及MA/PA系列。通过CAT5(RS485+供电)进行连接。1台MTX/MRX Series可连接8个DCP控制面板。1台MA2030a/MA2030 可连接1个DCP1V4S。1台MA2120或PA2120可连接2台DCP控制面板。

DCP4S 配件

包含4个切换开关的墙面控制面板,可用于MTX/MRX 系列以及MA/PA系列。通过CAT5(RS485+供电)进行连接。1台MTX/MRX Series可连接8个DCP控制面板。1台MA2120或PA2120可连接2台DCP控制面板。

DCP4V4S 配件

包含4个音量旋钮4个切换开关的墙面控制面板,可用于MTX/MRX 系列以及MA/PA系列。通过CAT5(RS485+供电)进行连接。1台MTX/MRX Series可连接8个DCP控制面板。1台MA2120或PA2120可连接2台DCP控制面板。

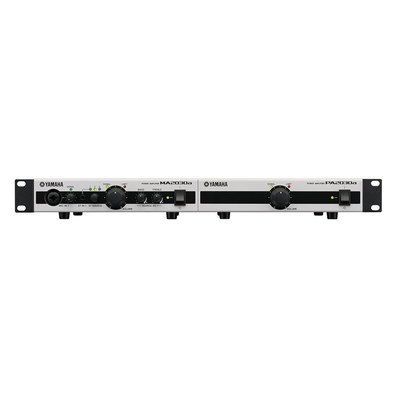

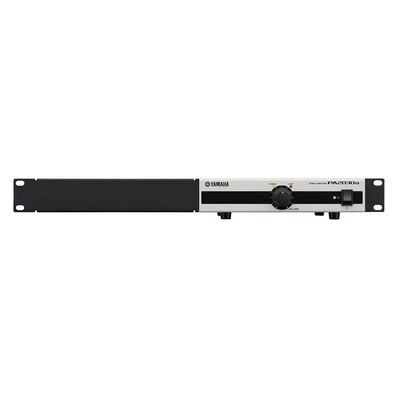

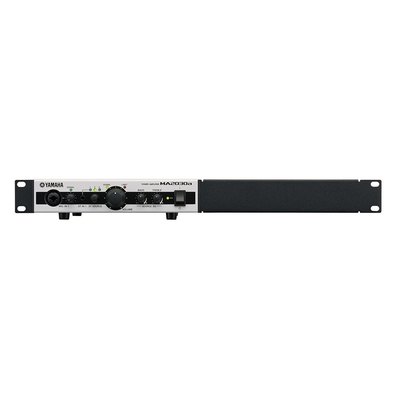

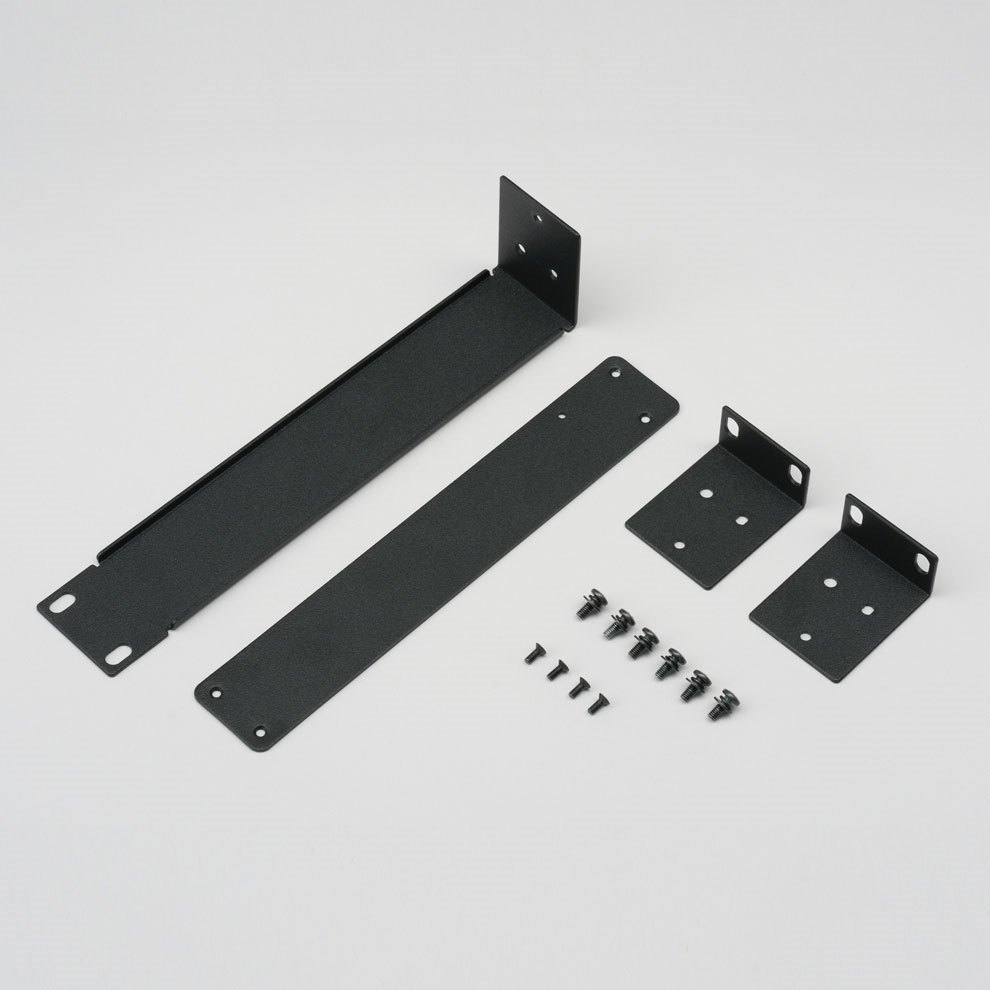

RKH1 配件

MA2030a/MA2030/PA2030a/PA2030使用的机架(柜)安装套件。

Casual. Smart. Powerful.

以全年无休地使用为设计目标

MA/PA系列将雅马哈几十载商用音响的制造经验和技术集结在了由坚固的金属底盘保护的紧凑、强大、可靠的功率放大器中。MA/PA系列的操作界面体现了操作的易用性。优先考虑布局中常用的输出音量旋钮,其它控制器从视觉上让位于此,大幅度提高了经年累月日常使用的效率。此外,您在安装和操作中无需使用计算机或执行编程。迅速方便的安装调试流程之后,操作也无需特殊知识或技能,系统已经为音色出众的多用途扩声做好了准备。

专为增强音乐及话筒控制而使用的雅马哈DSP功能

MA/PA系列丰富的产品线能够覆盖中小型使用环境的广泛需求——有时仅需单个型号对整体音频系统进行声音放大。MA/PA系列能够进行高品质的音乐回放,话筒通道使用了反馈抑制器,能够有效消除多余的反馈声,优先闪避器(Priority Ducker)能够平滑地调节背景声电平,该功能同时也能被用于语音播报中,电平控制器(Leveler)具备智能的算法,无论音源的电平如何变化都能保持总体音量稳定。另外,新加入的MA2120型号拥有压缩器*,能够对不同的话筒电平进行调整, Reverb和Echo*效果

多种环境,安全高效

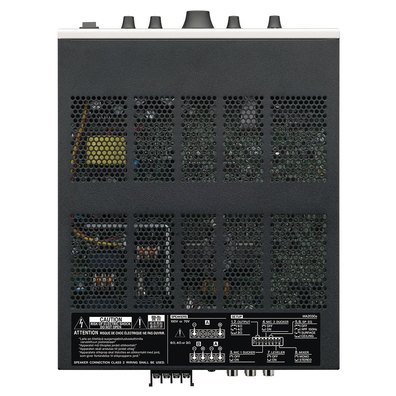

MA/PA系列的内部都采用了高效的D类功放,在小化电能消耗的同时为小规模应用提供充足的功率。供电和放大模块内置的智能保护功能取自Yamaha功放的旗舰型号,在过载情况下也不会损坏功放和所连接的音箱。所有的MA/PA系列的散热设计可以实现高效的散热而不使用冷却风扇,运行状态安静、可靠。

全新加入的MA2120和PA2120均取得了能源之星*( ENERGY STAR)认证——全球范围认可的节能环保型设备及设施认证。 MA2120和PA2120都具有自动待机功能,能够在语音播报或音乐播放交替使用的场合大大减少功率消耗。当超过25分钟没有检测到音频信号时, MA2120和PA2120的电源将自动切换至待机模式,当系统从输入设备检测到任何信号时将立刻启动设备。环保的MA/PA系列同样取得了雅马哈环保产品**的认证。

* 能源之星( ENERGY STAR)是由美国环境保护局( EPA)自愿兴起的计划,旨在通过高效节能技术帮助企业或个体节约资金,保护气候环境。

**雅马哈环保产品是雅马哈自主发起,针对环保节能产品开发的一部分。

The Flexibility You Need

支持低阻和高阻音箱系统

MA2030和PA2030都能直接支持低阻和高阻音箱系统,无需额外的转换设备或硬件,这些硬件可能会占据宝贵的固定安装的空间并增加成本。用于驱动3Ω或以上的低阻音箱系统时( 3Ω/4Ω可选), MA2030和PA2030功放可为两个通道提供大30W/每通道的功率。通过高阻70V或100V线路形式连接的输出信号时,单通道高达60W。同样地,当驱动4Ω的低阻抗系统时, MA2120和PA2120功放能够为两个输出通道提供高达120W的输出功率。当以3Ω/8Ω模式驱动时,这些功放能够提供大100W/每通道的功率。通过高阻抗70V或100V的线路连接,单个通道能够输出高达200W的功率,这将是中型应用场合的理想之选。另外,由于MA/PA系列可与所有的Yamaha商用固定安装音箱*连接使用,因此用户拥有了符合您特定需要的选择性和灵活的系统设计可能性。举例来说,单个MA2120单元能够在高阻抗模式下支持全频音箱系统,并同时以低阻抗模式支持超低音音箱。使用只有一个输出通道的MA2030或PA2030,通过连接两个功放单元也可组成类似系统。*包括VXS系列, VXC系列, VS系列, S系列, NS-AW系列和NS-IC系列。某些地区不提供S系列, NS-AW系列和NS-IC系列。

MA2030和MA2120混音功率放大器拥有灵活的连接,能够适用于广泛的应用场合。MA2030功放自带2个话筒输入( XLR combo插孔和Euroblock)和3个立体声输入( RCA针)。 XLR combo插孔位于前面板,便于您快速地进行语音播放。 MA2120拥有6个话筒/线路输入( Euroblock)和2个立体声输入( RCA针,立体声mini Phone型)。 6个话筒输入均具备24V幻象电源,输入5和6同样能够作为2个单声道SUM输入使用,提升了输入性能。

灵活的EQ功能

MA2030具备低音和高音EQ控制器。通过MA2030面板上的EQ旋钮,您能够方便地调节立体声声源输入信号的高音和低音频率。声源EQ还具备一种加强功能*,可以按需添加谐波,从而对音质进行提升。通过MA2120,您能够对每个输出通道进行输出EQ设置。除此之外,所有MA/PA系列功率放大器都带有音箱EQ功能,能够为雅马哈音箱提供理想的均衡调节。通过MA2030和PA2030后面板的DIP开关可以对VXS/VXC音箱的EQ设置进行选择。

MA2120和PA2120型号还能够为VXS超低音音箱进行EQ设置、 HPF和可选择LPF设置。

* MA2120针对输入7-8和输入1-6的声源EQ还具有EQ加强功能。同时,您能够对每个输出通道进行输出EQ设置。

**MA2030a excluded

建立符合自己要求的系统

MA/PA系列能够对两个独立区域(声源/音量区)的输入声源和音量进行控制。举例来说,在一家楼下为女士服装、楼上为男士服装的服装店,或是在拥有餐桌和酒吧区的餐厅,各自区域都需要以不同的音量进行不同的背景音乐和语音播报,从而与每个环境独特的氛围恰当融合。MA2120拥有2个输出通道,用户们可以仅通过单个单元轻松控制为两个不同区域的声源/音量区。(参考P12的案例2)除音量区外,通过背板的ROUTE旋钮能够为每个区域进行输入声源选择。通过DIP开关设置可以对这两个区域的音箱输出音量进行匹配。对于大型空间而言,您可以为系统添加多台PA2120,从而扩展音量区的覆盖范围。(参考P14)MA2030系统与PA2030的结合使用能够覆盖两个服务区域的音量区。如图中所示,当在咖啡厅内以低音量播放背景音乐时,能够在室外的露天座位附近以中等的音量播放相同的音乐。可选购DCP控制面板*支持远程音量控制,话筒开/关控制以及在紧急播报时触发内置钟声。

可选购DCP系列数字控制面板进行远程控制

可选购DCP控制面板*支持远程音量控制,话筒开/关控制以及在紧急播报时触发内置钟声。*MA2120和PA2120至多可连接DCP1V4S、 DCP4S和DCP4V4S中的两个单元。MA2030可连接一个DCP1V4S。

* DCP4V4S, DCP1V4S 以及 DCP4S, 一共2个可以连接至 MA2120 和 PA2120。1个DCP1V4S 可以连接至 MA2030a。

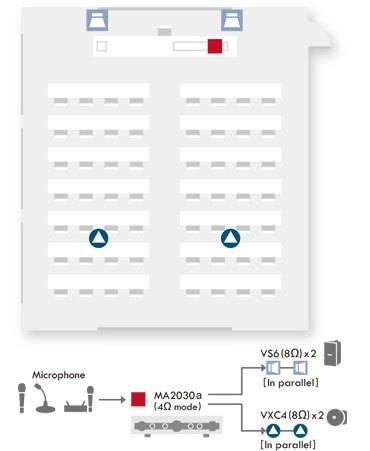

应用指南 1. 教室

该系统适用于教室环境。MA2030a 设定在 4Ω 模式,一个通道驱动两个并联连接的 VS6 面装扬声器 (每个8Ω) ,另一个通道则用来驱动两个并联连接的 VXC4 吸顶扬声器 (每个8Ω)。

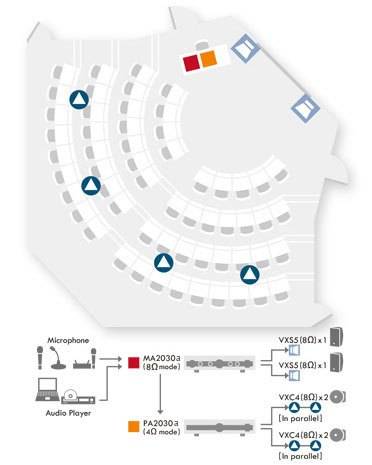

应用指南 2. 会议厅

该系统适用于报告厅、会议室。MA2030a 设定为8Ω,PA2030a 设定为 4Ω 模式,分别驱动一对 VXS5 面装扬声器 (每个8Ω) 以及 4个 VXC4 吸顶扬声器 (每个8Ω) 。多个话筒可以连接至 MA2030a, 同时房间内的整体输出电平大小可以通过前面板音量旋钮轻松控制。

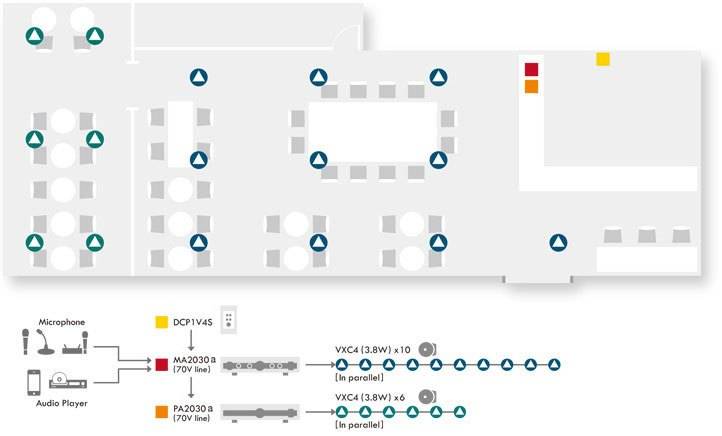

应用指南 3. 咖啡厅

该图展示了一个用于咖啡厅、酒吧或者餐馆的理想系统。MA2030a 以及 PA2030a 都设定为驱动 70V, 可以带动合计16台 分布于两个区域的 VXC4 吸顶扬声器(设置为3.8W)。MA2030a 以及 PA2030a 的操作面板可以各自独立控制对应的区域音量。与此同时,一块墙面安装的 DCP1V4S 控制面板则可以控制整体音量。MA2030a 可以同时处理音频播放器的输入以及话筒输入信号,因此这个简单的系统既可以用于普通商业环境的 BGM(背景音乐)的播放,也可以用于人声广播及相关特殊用途。

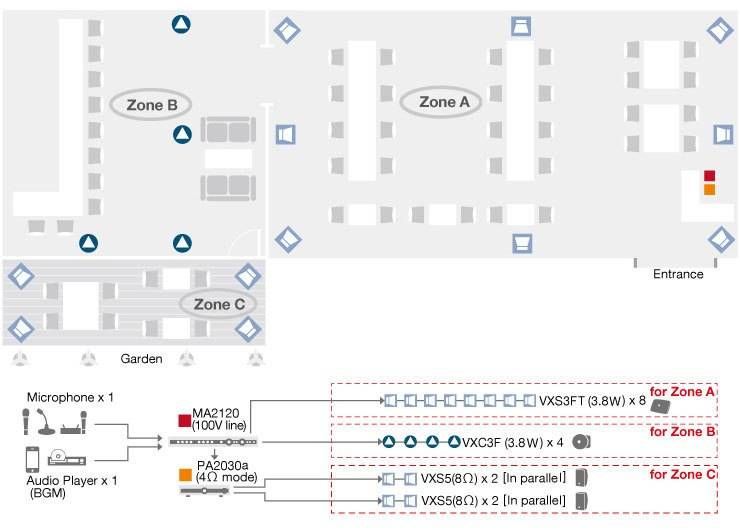

应用指南 4. 拥有酒吧和露台的餐厅

该图展示了一个用于含有酒吧和露台的餐厅的理想系统。MA2120 设定为100v线路, 可以带动合计8台8 VXS3FT 面装音箱(设置为3.8W)以及4台 VXC3F 吸顶扬声器。MA2120可以在不同区域传送内容和音量各异的音源。PA2030a 设定为 4Ω 模式,用于驱动合计 4台 并联的VXS5 面装音箱,从而以更高的电平播放BGM。

应用指南 5. 拥有两层楼面的零售店

该图展示了用于两层楼面的零售店的系统,每层楼面需要使用不同的音乐以及音量。 MA2120 设定为100v 线路,驱动位于1楼的合计 6台 VXS5 面装音箱以及位于2楼的8台 VXC5F 吸顶扬声器。另一台PA2120 则用于驱动位于每层楼的VXS10S 超低音箱,从而为音乐带来更悦耳的低音效果。DCP1V4S 控制面板可以控制每层楼面的音量以及用于店内广播的话筒的开/关。

MA2120 MA2030a PA2120 PA2030a
输出功率 1kHz (THD+N=1%: 3Ω) 100W x 2 (20ms Burst) 30W x 2 (20ms Burst) 100W x 2 (20ms Burst) 30W x 2 (20ms Burst)
1kHz (THD+N=1%: 4Ω) 120W x 2 (20ms Burst) 30W x 2 (20ms Burst) 120W x 2 (20ms Burst) 30W x 2 (20ms Burst)
1kHz (THD+N=1%: 8Ω) 100W x 2 (20ms Burst) 30W x 2 (20ms Burst) 100W x 2 (20ms Burst) 30W x 2 (20ms Burst)
高阻:100V线路 120W x 2 or 200W x 1 60W x 1 120W x 2 or 200W x 1 60W x 1
高阻:70V线路 120W x 2 or 200W x 1 60W x 1 120W x 2 or 200W x 1 60W x 1
总谐波失真 ≤0.2%(线路输入至音箱输出,半功率 @1kHz,3Ω/4Ω/8Ω),≤0.2%(线路输入至音箱输出,半功率 @1kHz,70V/100V,120W/200W) ≤0.1%(立体声输入至音箱输出,@1kHz,半功率,3Ω/4Ω),≤0.2%(立体声输入至音箱输出,半功率 @1kHz,70V/100V) ≤0.2%(线路输入至音箱输出,半功率 @1kHz,3Ω/4Ω/8Ω),≤0.2%(线路输入至音箱输出,半功率 @1kHz,70V/100V,120W/200W) ≤0.1%(线路输入至音箱输出,@1kHz,半功率,3Ω/4Ω),≤0.2%(立体声输入至音箱输出,半功率 @1kHz,70V/100V)
频率响应 0dB,-2.5dB,+1.0dB(线路输入至线路输出,20Hz至20kHz),0dB,-3.0dB,+1.0dB(线路输入至音箱输出,50Hz至20kHz,1W,3Ω/4Ω/8Ω),0dB,-3.0dB,+1.0dB(线路输入至音箱输出,90Hz至20kHz,1W,70V/100V,120W/200W) 0dB,-2.5dB,+1.0dB(立体声输入至线路输出,20Hz至20kHz),0dB,-3.0dB,+1.0dB(立体声输入至音箱输出,50Hz至20kHz,1W,3Ω/4Ω),0dB,-3.0dB,+1.0dB(立体声输入至音箱输出,90Hz至20kHz,1W,70V/100V) 0dB,-2.5dB,+1.0dB(线路输入至THRU输出,20Hz至20kHz),0dB,-3.0dB,+1.0dB(线路输入至音箱输出,50Hz至20kHz,1W,3Ω/4Ω/8Ω),0dB,-3.0dB,+1.0dB(线路输入至音箱输出,90Hz至20kHz,1W,70V/100V,120W/200W) 0dB,-3.0dB,+1.0dB(线路输入至音箱输出,50Hz至20kHz,1W,3Ω/4Ω),0dB,-3.0dB,+1.0dB(线路输入至音箱输出,90Hz至20kHz,1W,70V/100V)
串扰 ≤ -70dB(话筒/线路输入至其它话筒/线路输入) ≤ -70dB(立体声输入至其它立体声输入) - -
I/O接口 话筒/线路输入 输入1-6:3.5mm Euroblock(6针,平衡)x 3 - - -
线路输入 输入1-6:3.5mm Euroblock(6针,平衡)x3 - 输入A-B:单声道RCA针x2(非平衡)或3.5mm Euroblock(6针,平衡) -
音箱输出 固定式栅栏接线端子 x2对 固定式栅栏接线端子 x2对 固定式栅栏接线端子 x2对 固定式栅栏接线端子 x2对
线路输出 LINE OUT:单声道RCA针 x 2(非平衡) 立体声RCA针(非平衡) THRU OUT:单声道RCA针(非平衡)x 2 -
控制端口 RJ-45 (for DCP4V4S, DCP1V4S , DCP4S), Remote (3.5mm Euro block 3-pin) RJ-45 (for DCP1V4S) RJ-45 (for DCP4V4S, DCP1V4S , DCP4S), Remote (3.5mm Euro block 3-pin) -
话筒输入 - MIC IN 1:XLR combo 插口(平衡),MIC IN 2:3.5mm Euroblock (3针,平衡) - -
立体声输入 - ST IN 1:立体声 mini phone 型接口(3.5mm,非平衡),ST IN 2/ST IN 3:立体声RCA针(非平衡) LINE IN:立体声RCA针(非平衡),3.5mm Euroblock(3针,平衡)x 2 - LINE IN:立体声RCA针(非平衡),3.5mm Euroblock(3针,平衡)x 2
输入电平 话筒输入 :-56dBu (灵敏度),-36dBu (标称) ,-8dBu (削波前大)/线路输入(非平衡) :-30dBV (灵敏度) ,-10dBV (标称) ,+10dBV (削波前大)/线路输入(平衡) :-24dBu (灵敏度) ,-4dBu (标称),+24dBu (削波前大) 话筒输入 :-76dBu (灵敏度) ,-66dBu (标称) ,-22dBu (削波前大)/线路输入:-10dBV (灵敏度) ,-10dBV (标称) ,+10dBV(削波前大) 线路输入 (非平衡):-10dBV (灵敏度) ,-10dBV (标称),+10dBV (削波前大)/线路输入(平衡) :+4dBV (灵敏度) ,+4dBu (标称) ,+24dBu (削波前大) 线路输入 (非平衡):-10dBV (灵敏度) ,-10dBV (标称) ,+10dBV (削波前大)/线路输入(平衡) :+4dBV (灵敏度) ,+4dBu (标称) ,+24dBu (削波前大)
输出电平 -10dBV (LINE OUT, 标称) -10dBV (LINE OUT, 标称) -10dBV (THRU OUT, 标称) -
Processors Speaker EQ (VXS:Full Range, VXC, VXS10S/ST), HPF (150Hz), LPF (150Hz, 200Hz) Speaker EQ (VXS:Full Range, VXC), HPF (150Hz) Speaker EQ (VXS:Full Range, VXC, VXS10S/ST), HPF (150Hz), LPF (150Hz, 200Hz) Speaker EQ (VXS:Full Range, VXC, VXS10S/ST), HPF (150Hz), LPF (150Hz, 200Hz)
保护电路 载入保护 电源切换开/关:静音输出*,输出电压保护:压缩输出*,DC默认:关闭电源(*自动恢复) 电源切换开/关:静音输出*,输出电压保护:压缩输出*,DC默认:关闭电源(*自动恢复) 电源切换开/关:静音输出*,输出电压保护:压缩输出*,DC默认:关闭电源(*自动恢复) 电源切换开/关:静音输出*,输出电压保护:压缩输出*,DC默认:关闭电源(*自动恢复)
功放保护 过热:限制输出* → 静音* → 关闭,过电流:静音输出*,集成功率限制:压缩输出*(*自动恢复) 过热:限制输出* → 静音* → 关闭,过电流:静音输出*,集成功率限制:压缩输出*(*自动恢复) 过热:限制输出* → 静音* → 关闭,过电流:静音输出*,集成功率限制:压缩输出*(*自动恢复) 过热:限制输出* → 静音* → 关闭,过电流:静音输出*,集成功率限制:压缩输出*(*自动恢复)
电源保护 过热:关闭供电,超过电压:关闭供电,过电流:限制输出* →关闭供电(*自动恢复) 过热:关闭供电,超过电压:关闭供电,过电流:关闭供电 过热:关闭供电,超过电压:关闭供电,过电流:限制输出* →关闭供电(*自动恢复) 过热:关闭供电,超过电压:关闭供电,过电流:关闭供电
功放级别 Class D Class D Class D Class D
冷却 常规冷却, 自下而上的气流 常规冷却, 自下而上的气流 常规冷却, 自下而上的气流 常规冷却, 自下而上的气流
功率 100V, 120V, 230V - 240V, 50Hz / 60Hz 100V, 120V, 230V-240V; 50Hz/60Hz 100V, 120V, 230V - 240V, 50Hz / 60Hz 100V, 120V, 230V-240V; 50Hz/60Hz
功耗 60W(大1.8功率,4Ω,AC100V,所有通道粉红噪声) 30W(大1.8功率,3Ω,AC100V,所有通道粉红噪声) 60W(大1.8功率,4Ω,AC100V,所有通道粉红噪声) 30W(大1.8功率,3Ω,AC100V,所有通道粉红噪声)
功率 W 480mm (18.9”) *1 215mm (8.5”) *1 480mm (18.9”) *1 215mm (8.5”) *1
H 45mm (1.8”) *1 54mm (2.1”) *1 45mm (1.8”) *1 54mm (2.1”) *1
D 379mm (14.9”) *1 288mm (11.4”) *1 379mm (14.9”) *1 288mm (11.4”) *1
净重 4.9kg (10.8lbs) 1.8kg (4.0lbs) 4.8kg (10.6lbs) 1.8kg (4.0lbs)
配件 AAC电源线缆,3.5mm Euroblock 插头(6-pin) x 3, Euroblock 插头(3-pin) x 1,使用说明书,设置指南 AC电源线缆,3.5mm Euroblock 插头(3-pin)x 1,使用说明书,规格表 AC电源线缆,3.5mm Euroblock 插头(6-pin) x 3, Euroblock 插头(3-pin) x 1,使用说明书,设置指南 AC电源线缆,3.5mm Euroblock 插头(3-pin)x 1,使用说明书,规格表
可选购项 DCP4V4S、DCP1V4S、DCP4S (数字控制面板) RKH1(机架安装配件)、 DCP1V4S (数字控制面板) DCP4V4S、DCP1V4S、DCP4S (数字控制面板) RKH1(机架安装配件)
认证 能源之星 - 能源之星 -
其它 操作温度:0°C to + 40°C,存储温度:-20°C to + 60°C,当确保有充足的通风空间和单元空间时可进行机架安装 操作温度:0°C to + 40°C,存储温度:-20°C to + 60°C,当确保有充足的通风空间和单元空间时可进行机架安装 操作温度:0°C to + 40°C,存储温度:-20°C to + 60°C,当确保有充足的通风空间和单元空间时可进行机架安装 操作温度:0°C to + 40°C,存储温度:-20°C to + 60°C,当确保有充足的通风空间和单元空间时可进行机架安装
