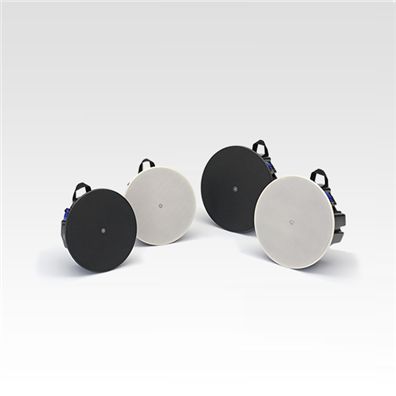

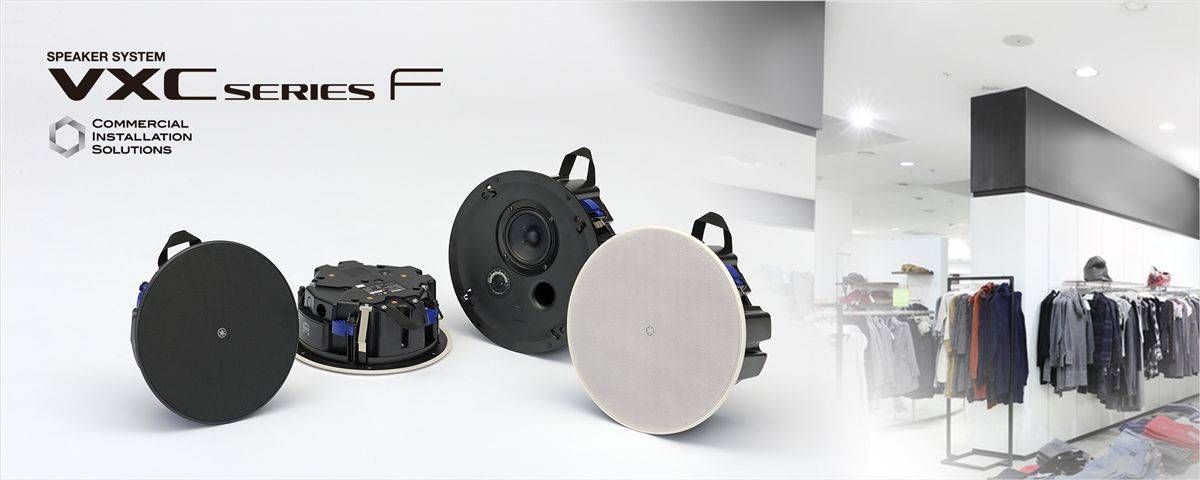

VXC系列"F model"

浅轮廓吸顶音箱 只为声音的完美再现

在定义商用空间的美学标准与环境氛围时,音乐起着不可或缺的作用,优质的背景音乐能够显著提升商用空间在客户心中的整体形象。VXC-F 系 列吸顶音箱结合了雅马哈无与伦比的艺术〜品质乐器和专业音响制造工艺,并将灵活的设计及应用理念融入其中,从而简化您的安装过程,为您 的餐厅、零售店或职业环境全面提供高品质声音。VXC-F 系列采用了全新设计的音箱单元,具备的音乐回放能力。音箱的纵深较浅,结构轻 质,即便在严苛的安装限制下,灵活的设计也使其能够安装自如。无论被安装在何处,VXC-F系列吸顶音箱都能发挥出卓越的音质表现。




VXC系列"F model"

VXC-F吸顶扬声器能够简化您的安装过程,天衣无缝地将高品质音效融合进餐厅,零售店,或者其他专业类环境。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

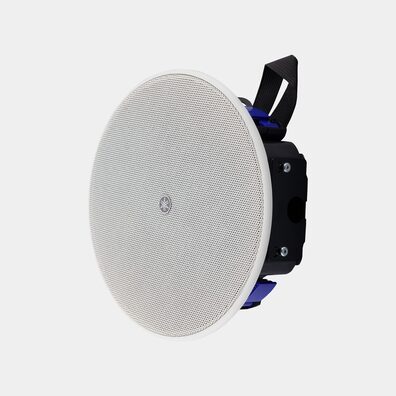

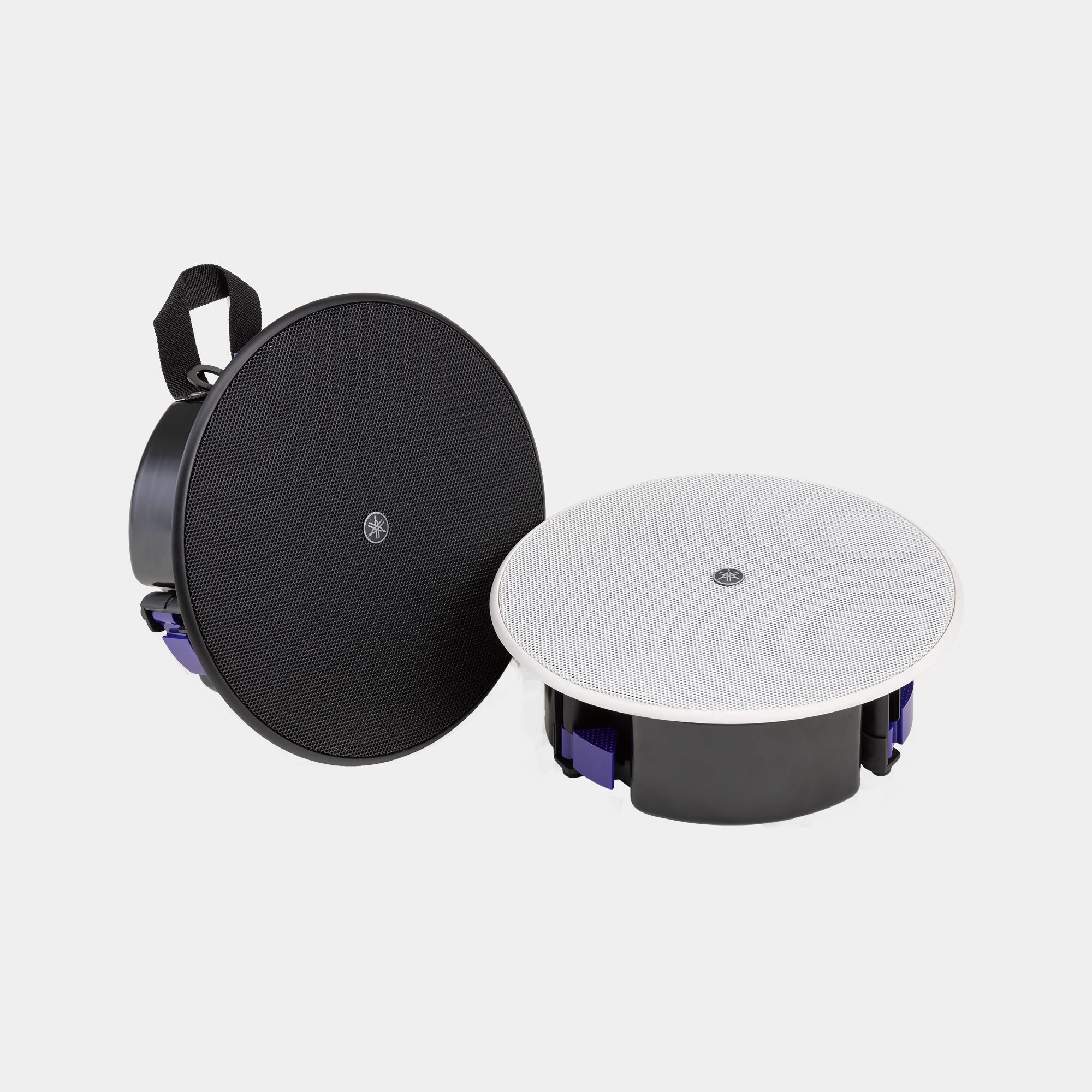

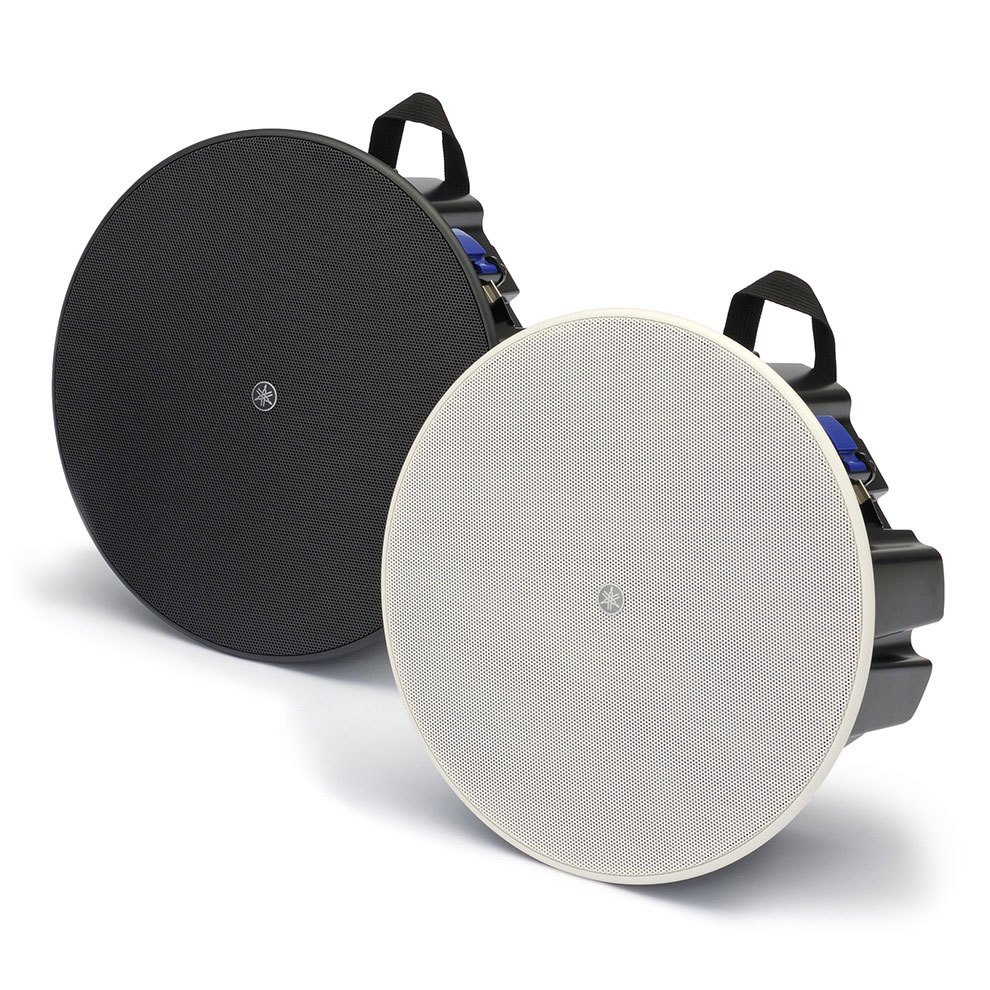

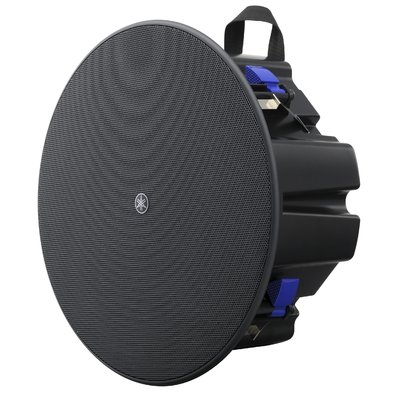

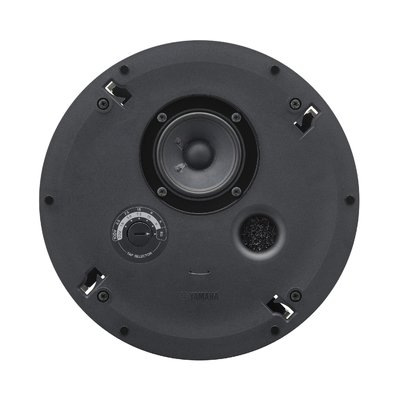

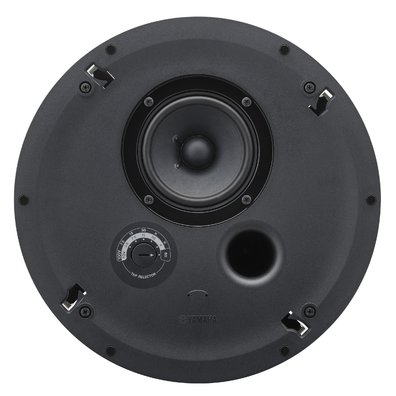

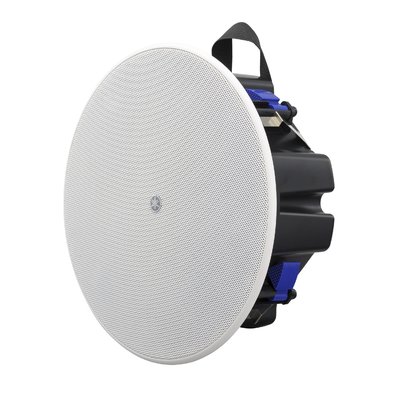

VXC5F / VXC5FW 吸顶安装扬声器

4.5"全频吸顶音箱

  • 4.5"全频音箱单元
  • 专为BGM背景音乐优化设计
  • 单个音箱即拥有宽广覆盖角度
  • 定压、定阻系统均可使用
  • 有限空间的浅轮廓设计
  • 内建手提带,提升安装时的安全性
  • 防跌落卡扣设计,提升临时放置时的安全性
  • 锁定螺帽设计,安装更快速
  • 可喷涂音箱面罩,磁吸式设计

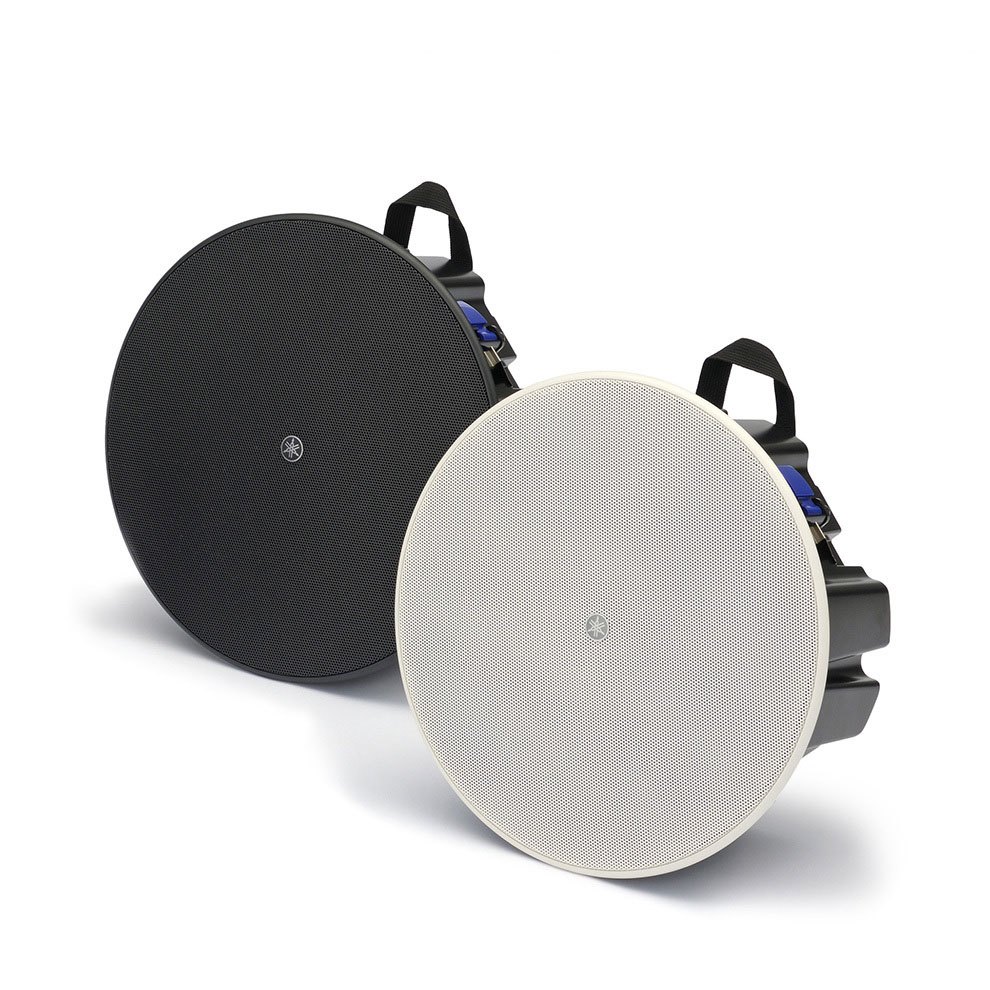

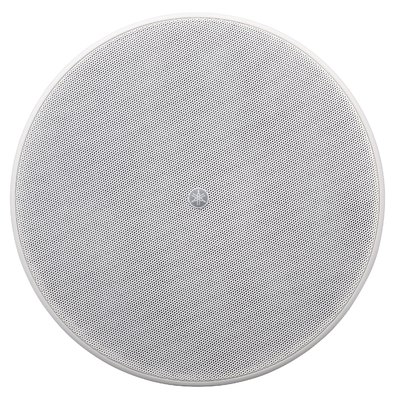

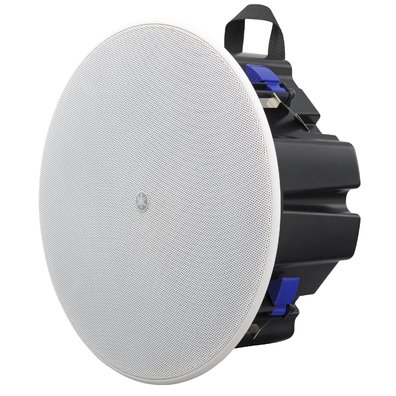

  • 黑色或白色版本可选
  • 3.1kg (6.8lbs), Ø324 x D143 mm (Ø12-13/16" x D5-11/16")

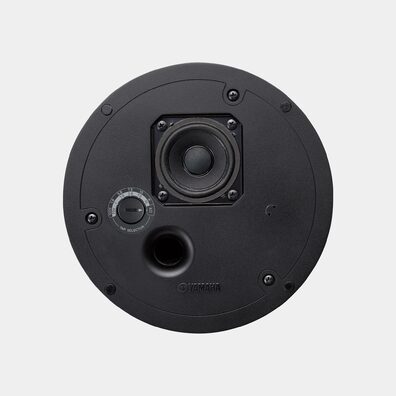

VXC3F / VXC3FW 吸顶安装扬声器

3.5"全频吸顶音箱

  • 3.5"全频音箱单元
  • 专为BGM背景音乐优化设计
  • 定压、定阻系统均可使用
  • 有限空间的浅轮廓设计
  • 内建手提带,提升安装时的安全性
  • 防跌落卡扣设计,提升临时放置时的安全性
  • 锁定螺帽设计,安装更快速
  • 可喷涂音箱面罩,磁吸式设计
  • 黑色或白色版本可选
  • 2.5kg (5.5lbs), Ø285 x D112 mm (Ø11-1/4" x D4-7/16")

提供高音质的背景音乐

凭借雅马哈对音乐的深入理解,以及在扬声器单元设计和树脂材料应用方面的科技,使得VXC-F系列吸顶扬声器在任何音量下,声学设计的自由度,声音还原的度,和自然声再造都可以达到高的水平。不会出现此类型吸顶扬声器经常发生的中频失真现象。VXC-F系列吸顶扬声器的单元尺寸与背箱容量是完美匹配的,所以从低频到高频才能做到如此的平衡性,即使是在非常低输出电平的情况下,也能有出色表现。

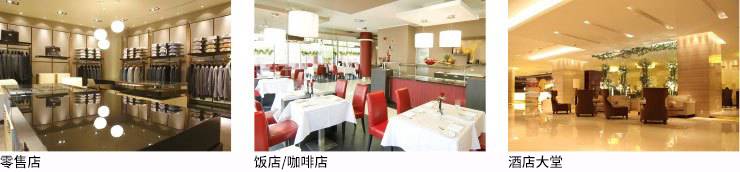

推荐应用

为了更安全、更快速安装的智慧设计

VXC3F 和 VXC5F 两个型号均为浅轮廓背箱、减重设计,多项机械特性显著提升了安装过程中的安全性和便捷性。两款型号同时支持定压和定阻连接, 大程度上降低了额外的安装空间,确保音响系统可以完美匹配任何安装环境。

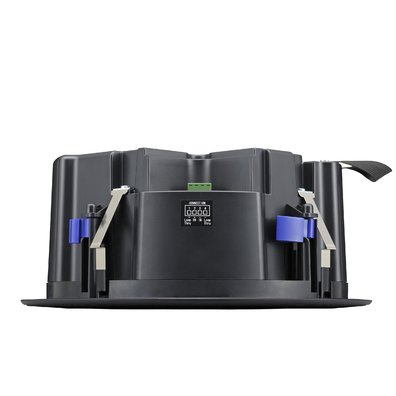

定压或定阻

VXC-F 系列同时支持定压 和定阻两种系统连接,即 使在安装完成后,您也可 以轻松调节音箱的功率。

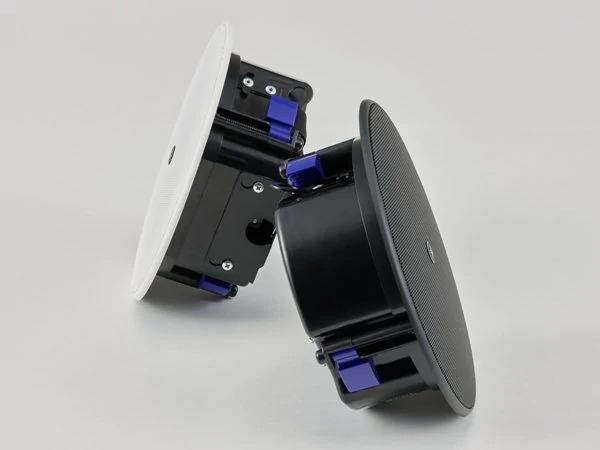

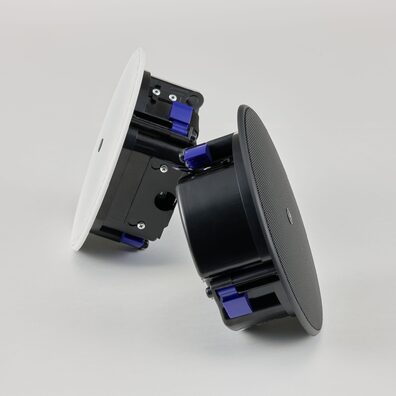

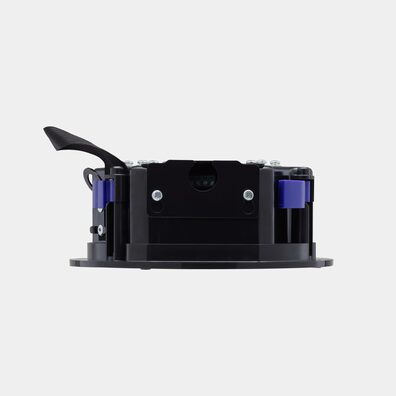

浅轮廓设计

较浅的物理纵深使 VXC-F 能够被安装进有限的天花板空间中。

轻质结构

音箱质量减轻的同时,也减少了安装人员的负重,提高了安装的灵活性。

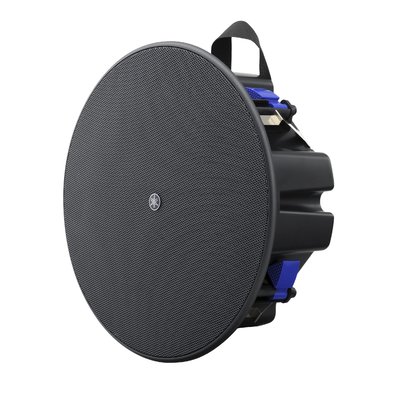

携带便捷

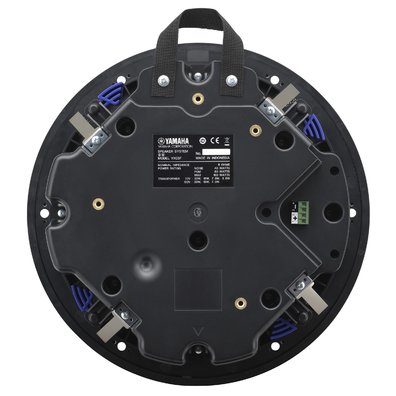

内置的手提带不仅便于您 随身携带音箱,也提升了 梯子作业时的安全性。

安全安装

防摔落装置能够妥善地将 音箱保持在正确位置,确 保整个安装过程安全、高 效。

快速安装

用于音箱夹紧装置的双螺纹螺钉能够使音箱得到双重夹紧,但安装速度丝毫不逊色于传统螺钉。

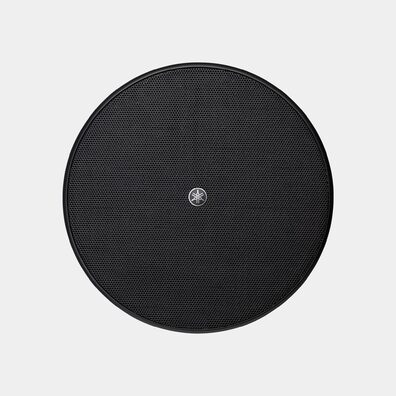

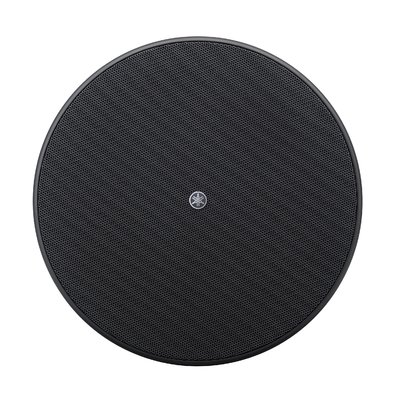

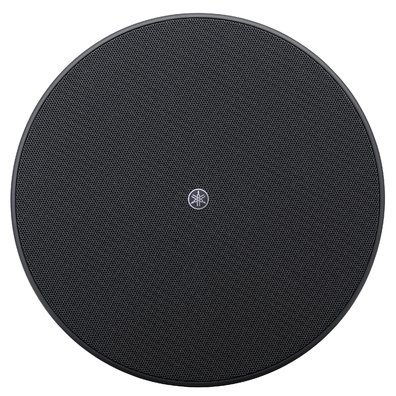

流线型

音箱的栅格面罩在强力磁铁的作用下被牢牢固定在恰当的位置,防摔落线亦可确保面罩的稳定性。

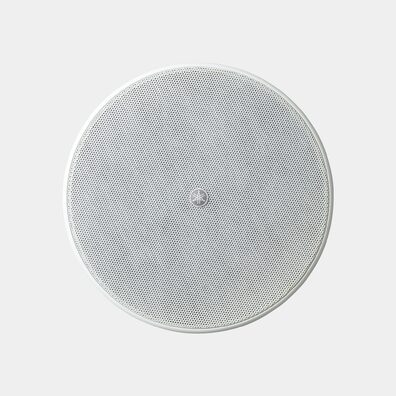

可喷涂

您可以根据室内的装饰风 格,任意对音箱面罩进行 喷涂。

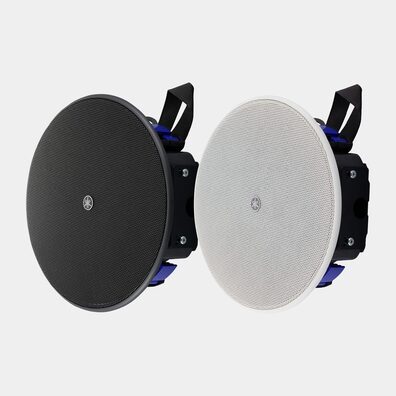

VXC5F / VXC5FW VXC3F / VXC3FW
音箱类型 全频,低音反射式 全频,低音反射式
频率范围 (-10dB) 60 Hz – 20 kHz (Half-space:2π) 71 Hz – 20 kHz (Half-space:2π)
覆盖角度 130° conical (Half-space :2π) 140° conical (Half-space :2π)
部件 LF-HF 4.5” Full range unit 3.5” Full range unit
电功率 噪音 40 W 20 W
PGM 80 W 40 W
PEAK 160 W 80 W
标称阻抗 8 Ω 8 Ω
转换器标签 100V 30 W, 15W, 7.5 W 15W, 7.5 W, 3.8 W
70V 30 W, 15 W, 7.5 W, 3.8 W 15 W, 7.5 W, 3.8 W, 1.9 W
SPL 灵敏度 (1W; 1m on axis) 89 dB SPL (Half-space:2π) 87 dB SPL (Half-space:2π)
大 SPL (计算所得) 111 dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression) 106 dB SPL (1m, Calculated based on power rating and sensitivity, exclusive of power compression)

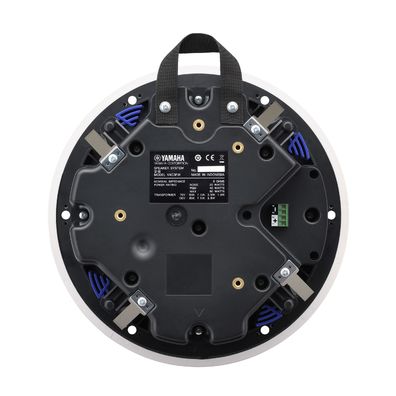

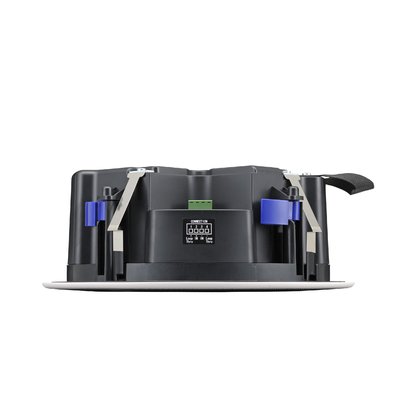

接口 Euroblock (4 pin) × 1 (input: +/-, loop-thru: +/-) Euroblock (4 pin) × 1 (input: +/-, loop-thru: +/-)
Protection circuit 过载保护 全方位功率限制以保护网络和变频器 全方位功率限制以保护网络和变频器
颜色 VXC5F: Black (approx. Munsell N3), VXC5FW: White (approx. Munsell N9.3) VXC3F: Black (approx. Munsell N3), VXC3FW: White (approx. Munsell N9.3)
尺寸 Diameter 324 mm (12-13/16") 285 (11-1/4")
D 143 mm (5-11/16") 112 mm (4-7/16")
重量 3.1 kg (6.8 lbs) 2.5 kg (5.5 lbs)
Cutout size Ø285 mm (Ø11-1/4") Ø247 mm (Ø9-3/4")
Required ceiling board thickness 5 mm – 37 mm 5 mm – 37 mm
附件 O-ring, Tile Rail, Cutout Template, Euro Block (4pin), Terminal Cover O-ring, Tile Rail, Cutout Template, Euro Block (4pin), Terminal Cover
包装 一对装 一对装
Certificate UL1480, NFPA70, CE, EAC, RoHS UL1480, NFPA70, CE, EAC, RoHS
EN54-24 compliance - -
Others Conduit tube: Ø15.4 mm - Ø21.3 mm Conduit tube: Ø15.4 mm - Ø21.3 mm
