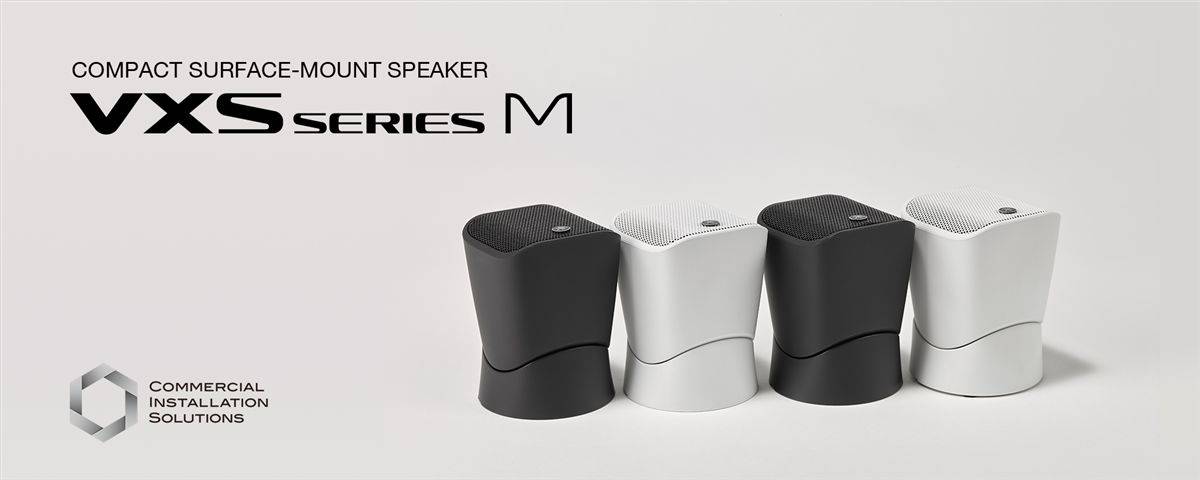

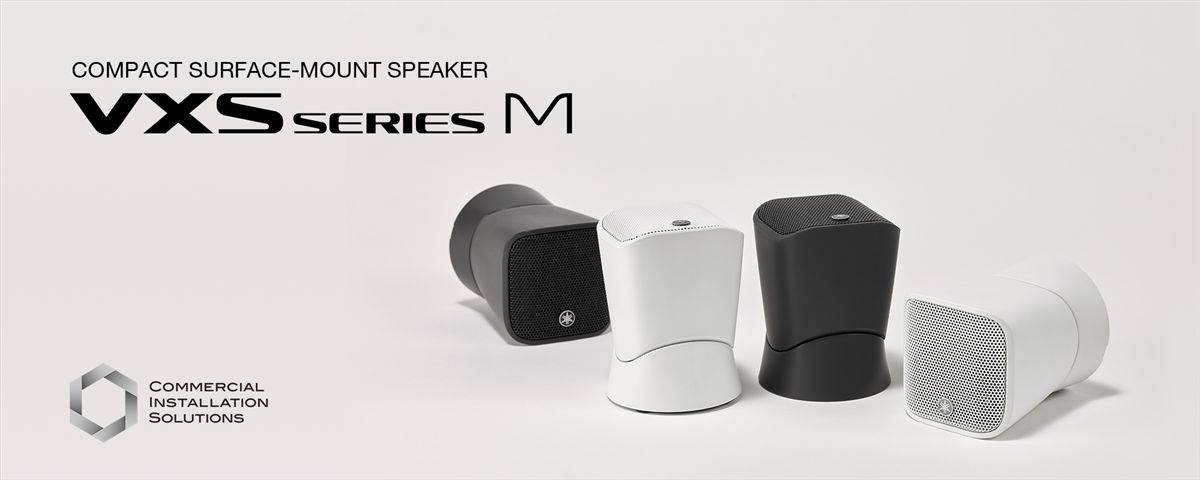

VXS 系列 "M model"

朦胧音频与室内设计之间的界限

优雅的环境不仅仅取决于装饰和照明,声音也起着至关重要的作用。VXS系列“M”型号结合了紧凑型墙面安装扬声器的精细声音和设计,将为精致、优雅的空间做出重大贡献。

虽然一些紧凑型扬声器系统的声音可作为折中的选择,但创新的VXS系列“M”型号的设计体现在每个细节中,无论是内在的驱动器还是外壳,都在尽可能小的空间内提供最好的音质。优美的曲线定义了一个雅致的外形,它将优雅地融入任何室内装饰之中。

卓越音质表现的关键在于1.5英寸小型全频驱动单元。雅马哈将50多年音箱开发和生产中积累的技术和专业知识广泛应用于这款扬声器中,带来卓越的清晰度和惊人的声音重现。

首先,您会惊讶于这款型号的外观,接着您将被它非凡的声音所吸引。




VXS 系列 "M model"

优雅的环境不仅仅取决于装饰和照明,声音也起着至关重要的作用。VXS系列“M”型号结合了紧凑型墙面安装扬声器的精细声音和设计,将为精致、优雅的空间做出重大贡献。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

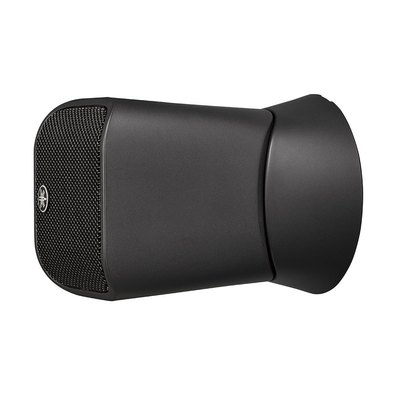

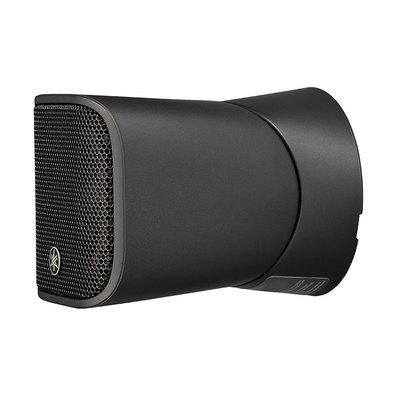

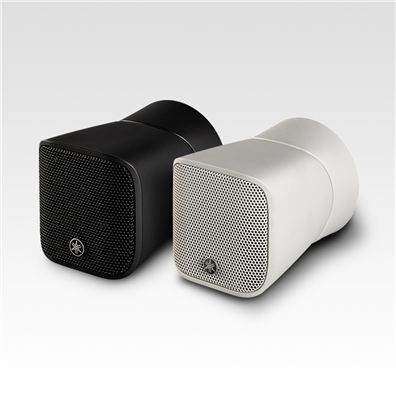

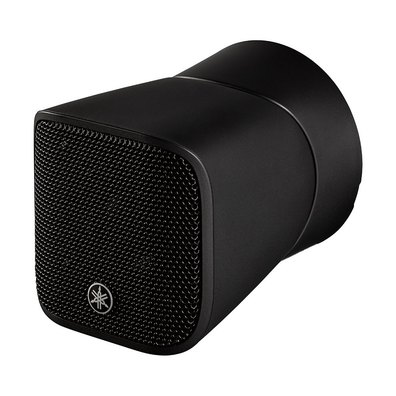

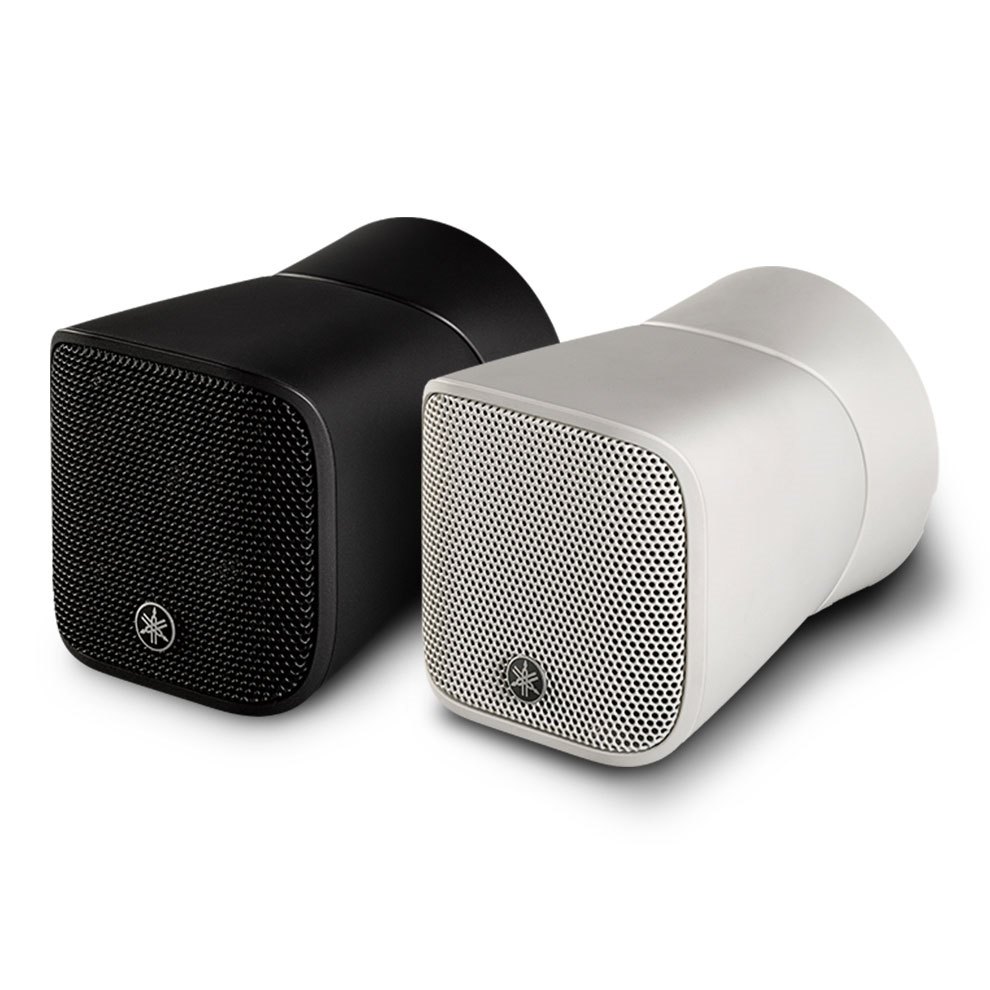

VXS1MLB / VXS1MLW 墙面安装扬声器

全频紧凑型墙面安装扬声器,带1.5寸驱动器

  • 新开发的1.5寸全频驱动单元
  • 宽广的170°水平和垂直扩散
  • 轻巧紧凑的62mmx 62mm形状与任何内饰都能无缝融合
  • 提供专用墙面/吸顶安装硬件
  • 黑白双色可供选择
  • 独立包装
  • 可喷涂外壳和格栅

CMA1MB / CMA1MW 配件

Ceiling Mount Adapter for VXS series “M model”.

RMA1MB 配件

Rail Mount Adapter for VXS series “M model”.

为背景音乐而设计

背景音乐的再现需要均匀的扩散、均匀的频率响应和最合适的声压级。VXS系列M model专为背景音乐应用而设计,可从最大程度满足上述所有条件。宽广的170°水平和垂直扩散为整个覆盖区域提供均匀准确的频率响应,带来真实自然的声音,甚至能让听众以为这是一场现场音乐表演。

高性能的全频驱动器

VXS 系列

VXS1ML配备新开发的紧凑型1.5寸全频驱动器和强大的钕磁铁。这款创新的驱动器经过精心设计,可实现细致详尽且逼真的音乐波形再现。整个系统经过微调,紧凑而又轻巧的单个设备即可提供高品质声音。

功能与优雅的高度融合

VXS 系列

为了将视觉冲击最小化,扬声器的尺寸已尽可能浓缩,除此之外VXS1ML还拥有流畅的线条,能够轻松融入各种室内装饰。VXS1ML集品质与颜值于一身,同时拥有卓越的声音和精致的视觉吸引。

多种安装方案,满足任何内装需求

VXS系列M型号附带多种类型的支架,可根据应用情况采取不同的安装方式。

可选支架

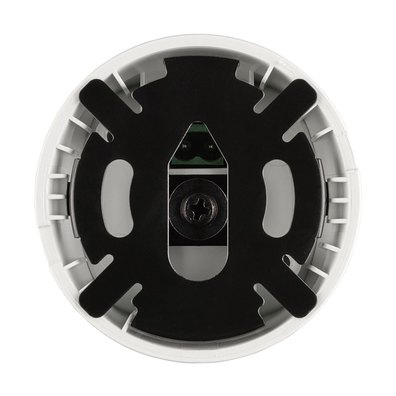

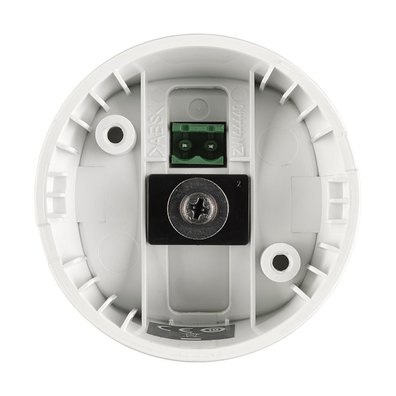

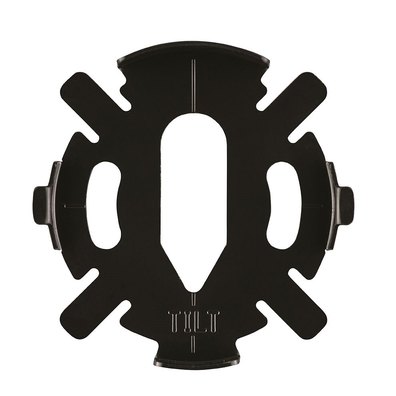

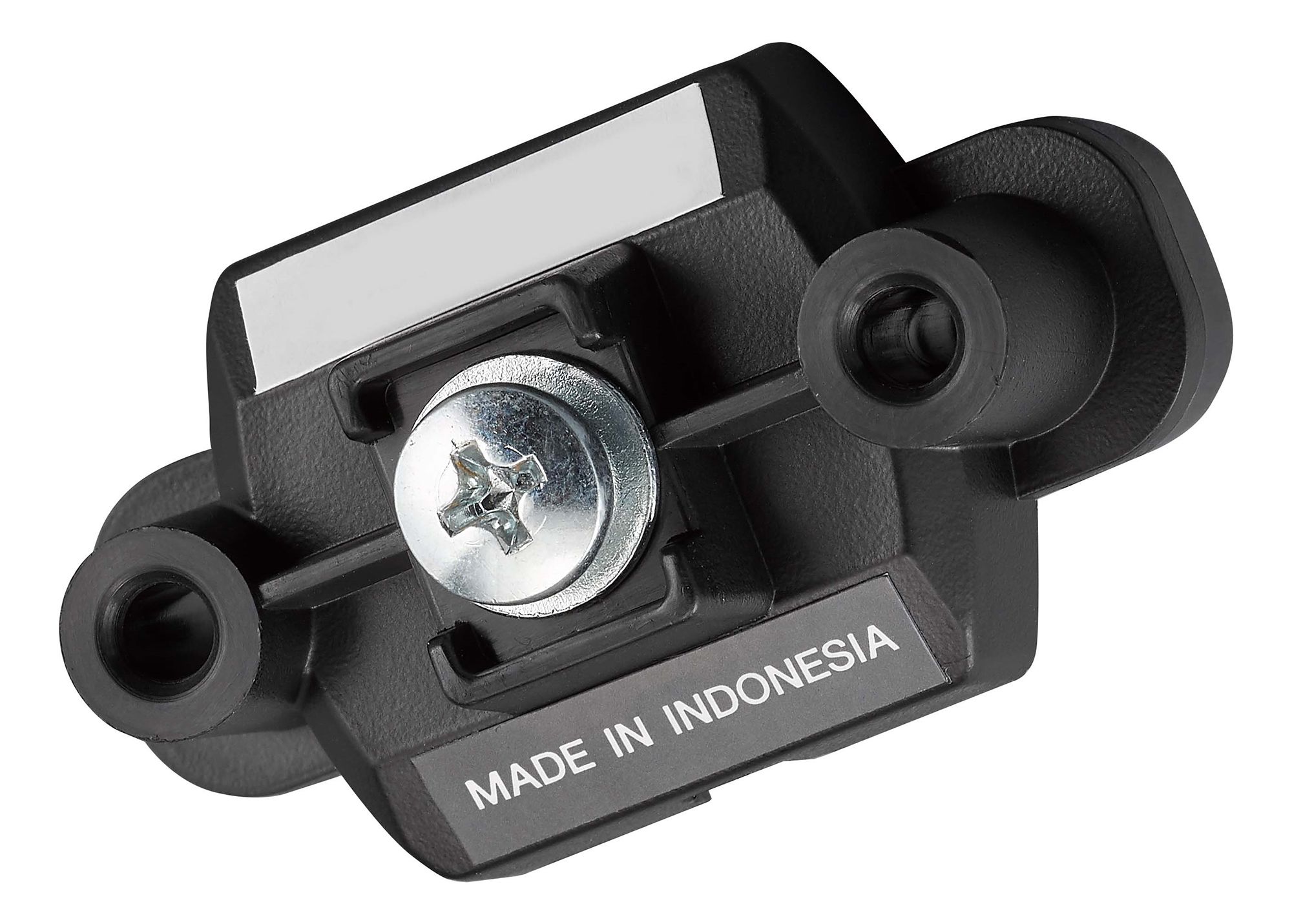

VXS系列M型号配备便于墙面和吸顶安装的硬件。

VXS 系列

Ceiling mound adapter

VXS 系列

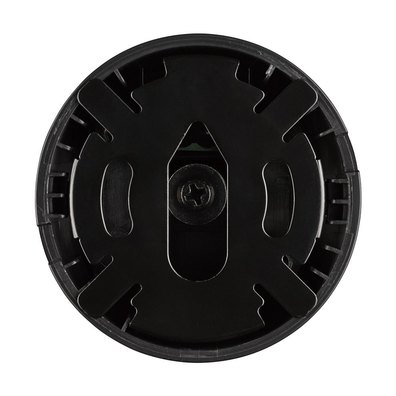

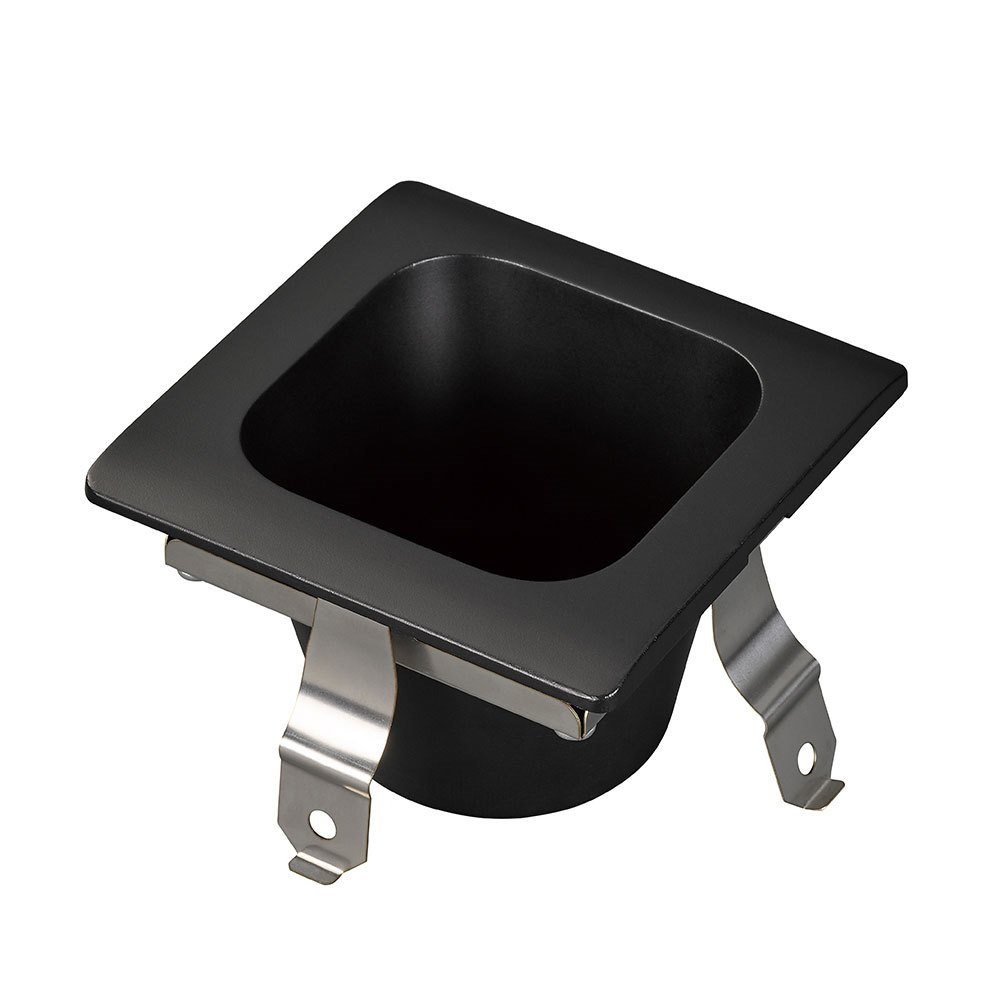

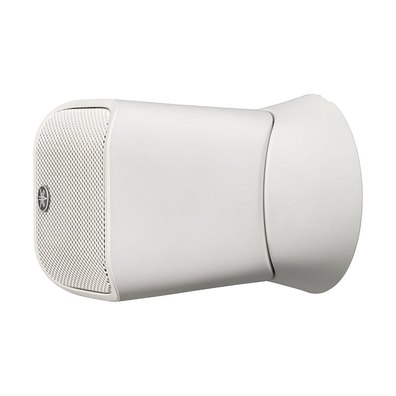

可选的CMA1MB和CMA1MW吸顶安装适配器可将扬声器嵌入天花板或墙面,使扬声器隐形。

轨道安装适配器

VXS 系列

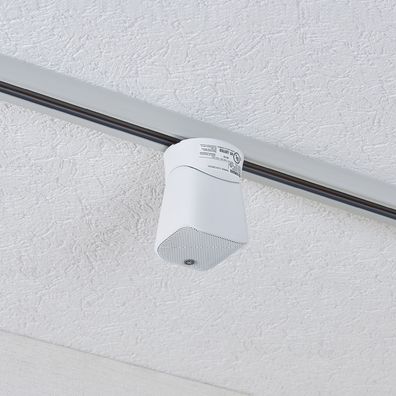

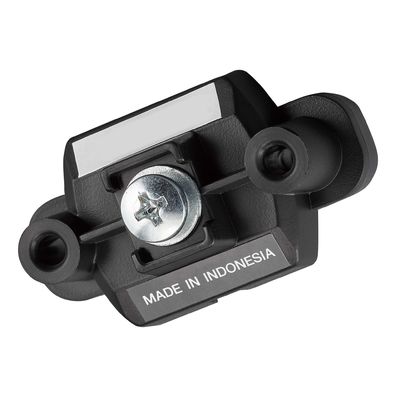

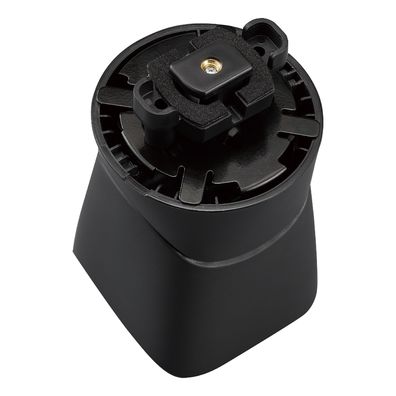

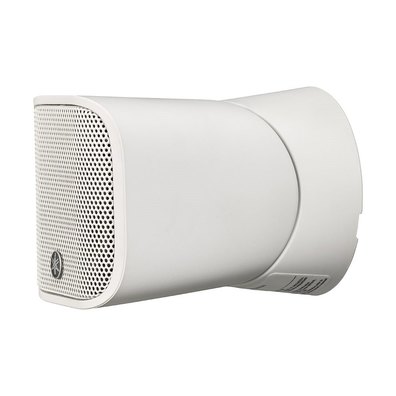

可选的RMA1MB轨道安装适配器,可将扬声器像聚光灯一样安装在照明轨道上。

VXS 系列

*如下图所示,RMA1MB可与灯光轨道搭配使用,其中A部分的规格需大于1.5mm且小于6.0mm,B部分的规格应大于3mm。

Compact Subwoofer Option for Luxurious Bass

在需要更坚实低音的情况下,紧凑型VXS3S超低音扬声器是VXS1ML的理想选择。采用原创SR-Bass™ 技术,紧凑的墙面安装全频扬声器VXS3S可实现强大的低音表现。VXS3S具有卫星接口,用于直接、简单地安装VXS系列“M”型号,以实现最佳声音平衡。

VXS1ML + VXS3S卫星系统:

VXS3S内置的卫星接口可以轻松连接至VXS1ML扬声器,同时提供合适的播放平衡。

VXS 系列

Internet无线电电台访问更新

某些网络产品可以更新互联网广播服务提供商。

为了确保可访问Internet无线电台,无线电台服务提供商将特定网络产品,从 vTuner 变成 airable.radio。欢迎以下产品的用户安装以下软件更新。

需进行软件更新的无线电收音机

CD-NT670, CD-NT670D, CX-A5100, HTR-4068, HTR-4069, HTR-5069, HTR-6068, ISX-18, ISX-80, MCR-N470, MCR-N470D, MCR-N570, MCR-N570D, MCR-N670, MCR-N670D, MCR-N870, MCR-N870D, NX-N500, R-N402, R-N402D, R-N602, RX-A1050, RX-A1060, RX-A2050, RX-A2060, RX-A3050, RX-A3060, RX-A550, RX-A660, RX-A750, RX-A760, RX-A850, RX-A860, RX-AS710, RX-AS710D, RX-S601, RX-S601D, RX-V1079, RX-V1081, RX-V2079, RX-V2081, RX-V3079, RX-V3081, RX-V479, RX-V481, RX-V481D, RX-V579, RX-V581, RX-V679, RX-V681, RX-V779, RX-V781, SRT-1500, TSR-5790, TSR-5810, TSR-7790, TSR-7810, WX-010, WX-030, WXA-50, WXC-50, YAS-306, YAS-706, YSP-1600, YSP-2700, YSP-5600

软件更新后,您可以通过点击MusicCast应用程序播放屏幕上的“添加到收藏夹”来注册您喜欢的网络电台。 在vTuner网站(http://yradio.vtuner.com/)上注册收藏夹的功能将不再可用。

对其他 Yamaha 产品的影响

还有其他型号与任何固件更新不兼容,可以直接替代互联网广播电台的访问并确保未来的连接。因此,他们当前的互联网无线电台接入取决于原始互联网无线电服务提供商的可用性和功能。

与软件更新不相容

CD-N301, CD-N500, CRX-N560, CX-A5000, HTR-4065, HTR-4066, HTR-4067, HTR-5066, HTR-5067, HTR-6064, HTR-6065, HTR-6067, HTR-7065, HTR-8063, HTR-9063, MCX-A300, MCX-P200, MCX-RC100, NP-S2000, R-N301, R-N500, RX-A1000, RX-A1010, RX-A1020, RX-A1030, RX-A1040, RX-A2000, RX-A2010, RX-A2020, RX-A2030, RX-A2040, RX-A3000, RX-A3010, RX-A3020, RX-A3030, RX-A3040, RX-A710, RX-A720, RX-A730, RX-A740, RX-A810, RX-A820, RX-A830, RX-A840, RX-S600, RX-S600D, RX-V1067, RX-V1071, RX-V1073, RX-V1075, RX-V1077, RX-V2065, RX-V2067, RX-V2071, RX-V2073, RX-V2075, RX-V2077, RX-V3067, RX-V3071, RX-V3073, RX-V3075, RX-V3077, RX-V3900, RX-V473, RX-V475, RX-V477, RX-V500D, RX-V573, RX-V575, RX-V577, RX-V671, RX-V673, RX-V675, RX-V677, RX-V771, RX-V773, RX-V775, RX-V777, RX-V867, RX-V871, RX-Z7, TSR-6750, YMC-700

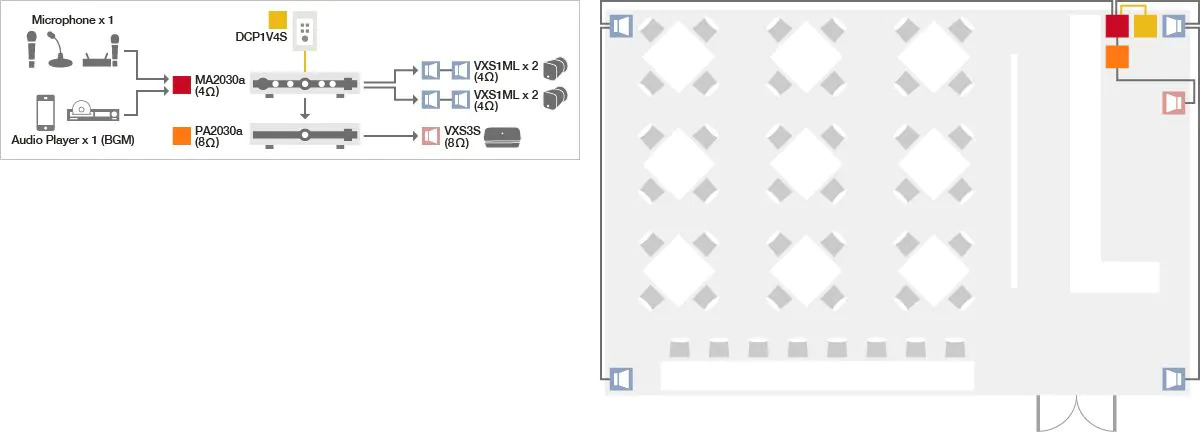

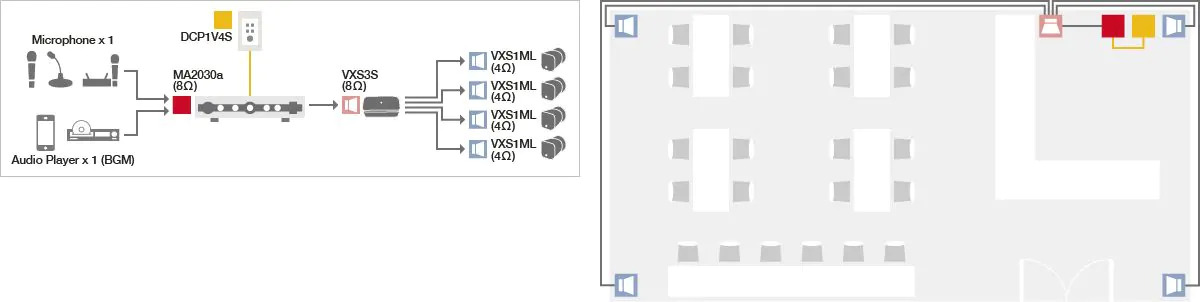

系统示例1:咖啡厅

VXS1ML和VXS3S系统是背景音乐应用的理想之选,例如咖啡厅等仅在服务区域安装数只扬声器的场合。宽广的投射范围能够以最少扬声器数量实现有效覆盖。通过卫星连接可以轻松快速地完成安装。

VXS 系列

系统示例2:咖啡厅2

这是一个灵活的系统,可以分别控制中高频和低频范围。您可以根据自己的喜好和音源灵活调整平衡。

VXS 系列

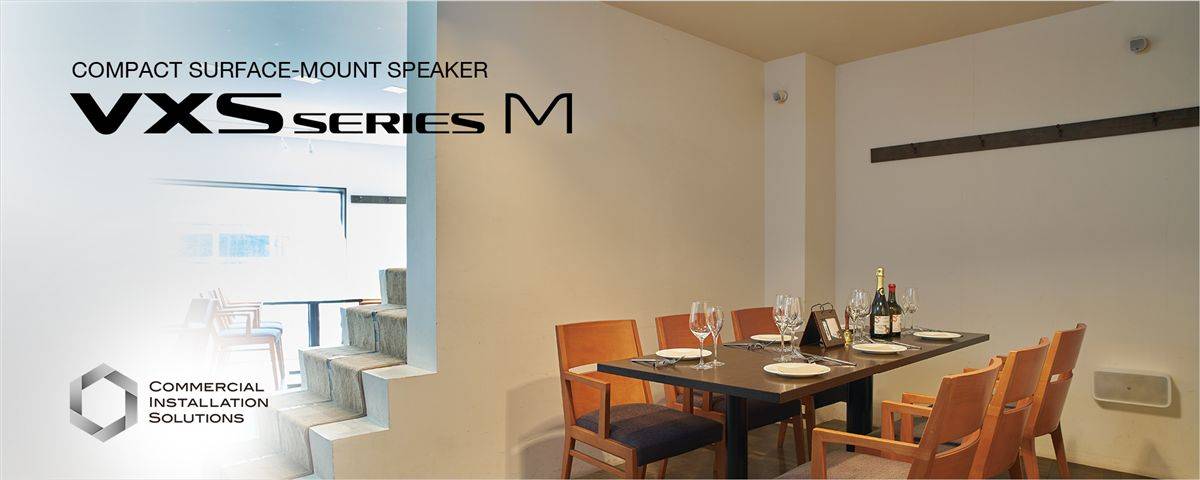

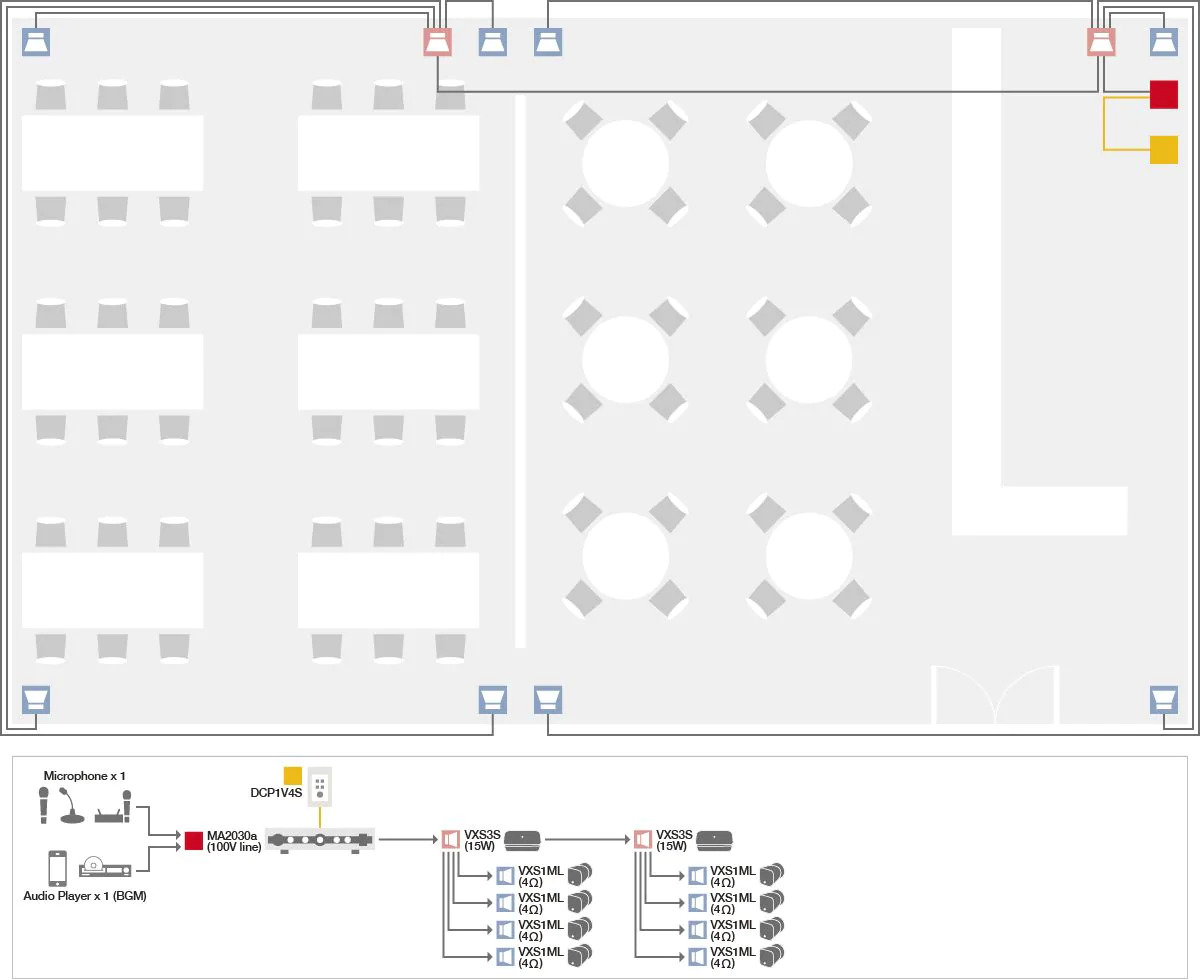

系统示例3:餐厅

这是一个以高阻抗连接VXS3S并构建多个卫星的系统。通过点击切换输出瓦数,您可以轻松更改所需的音量。

VXS 系列

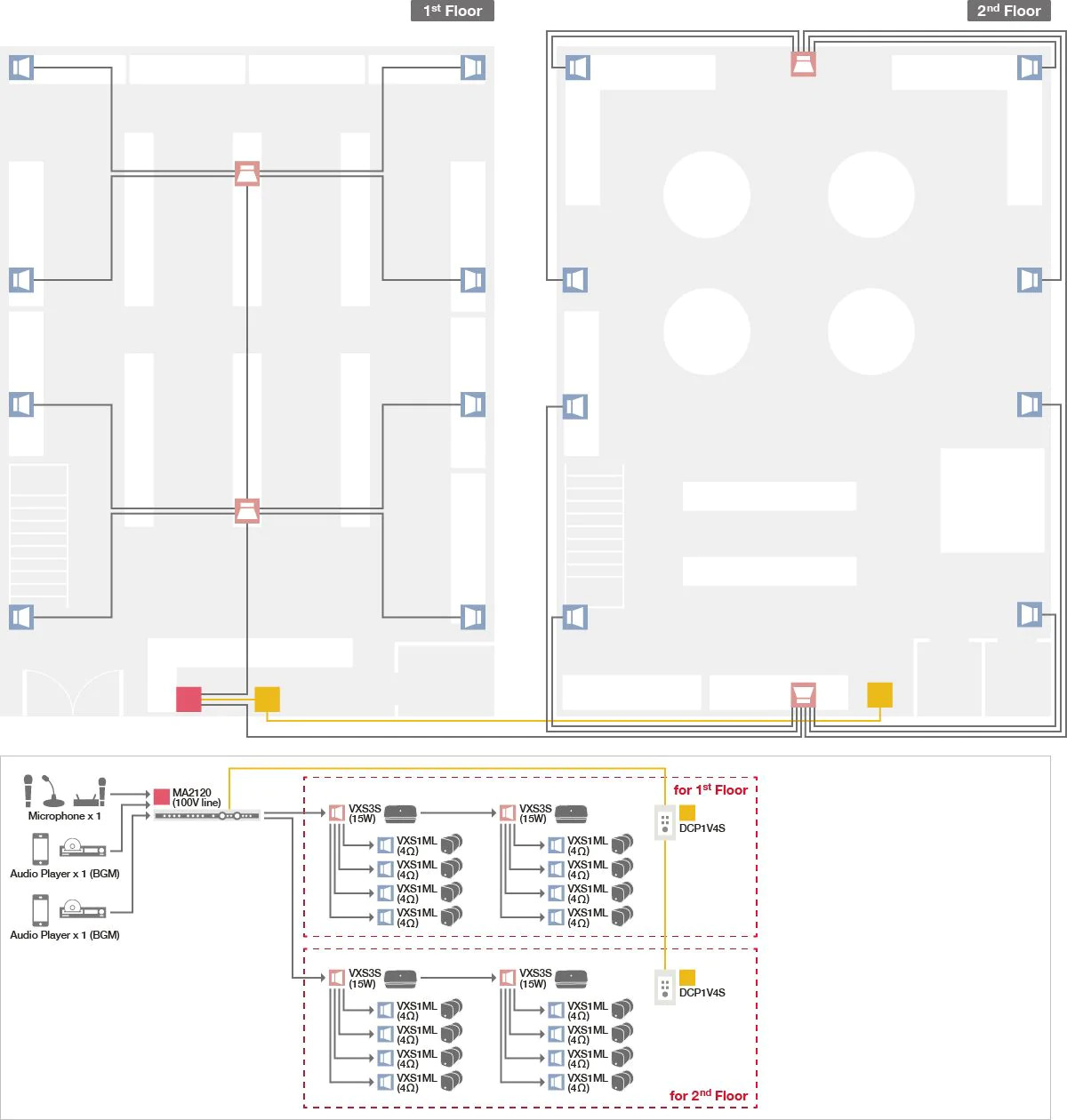

系统示例4:零售店

这是一个以高阻抗连接VXS3S并构建多个卫星的系统。通过点击切换输出瓦数,您可以轻松更改所需的音量。使用MA2120,可以在对应区域中以不同音量提供不同音源。

VXS 系列
VXS1MLB / VXS1MLW
扬声器类型 全频,闭箱
频率范围(-10dB) 180Hz-20kHz
标称覆盖角度 H 170°
V 170°
单元 LF-HF 1.5" 锥形单元
额定功率 NOISE 5W
PGM 10W
PEAK 20W
额定阻抗
SPL 灵敏度(1W、1m轴上) 79dB SPL *1
峰值(计算值) 92dB SPL *2

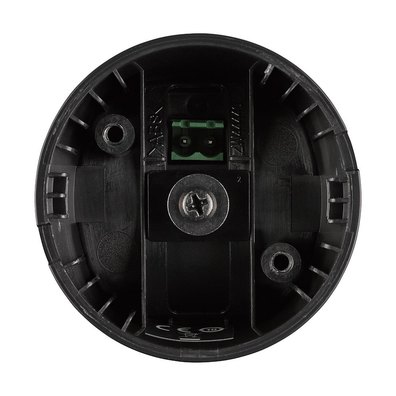

I/O接口 Euroblock(2针)× 1
表面处理 VXS1MLB:黑(近似值:Munsell N3),VXS1MLW:白(近似值:Munsell N9)
外形尺寸 W 62mm (2.4") *3
H 62mm (2.4") *3
D 82mm (3.2") *3
净重 0.17 kg (0.37 lbs) *3
附件 墙面/吸顶支架
包装 单独包装
认证 NFPA70、CE、RoHS
选项 CMA1MB / CMA1MW:吸顶安装适配器,RMA1MB:轨道安装适配器
  • *1: 全空间(4π)(300Hz-10kHz)
  • *2: 基于功率和灵敏度计算,排除功率压缩
  • *3: 仅扬声器
名称 操作系统 大小 最近更新
CISSCA V3.00 for Win 10/8.1/8/7 Win 42.6MB 2019-06-10
Y-S³ V3.1.0 for Win 10/8.1/7 Win 314.5MB 2018-06-12
Y-S³ V3.0.3 for Win 7/XP (Previous version) Win 227.4MB 2012-10-25
VXS 系列

Commercial Installation Solutions

VXS 系列

Speakers for Commercial Installations

VXS 系列

System Examples Catalog

VXS系列“M model”

  • VXS 系列

Yamaha Speakers (FRAME_ALL)

  • VXS 系列

Yamaha Speakers (FRAME_9CAT)

  • VXS 系列

Yamaha Speakers (FRAME_EACH)

  • VXS 系列

在线使用说明书

VXS 系列

本安装手册介绍如何安装和如何规划扬声器。

名称 English English
RMA1MB安装指南 [286KB]
VXS1MLB/VXS1MLW/CMA1MB/CMA1MW READ ME FIRST [3.7MB]
VXS1MLB/VXS1MLW/CMA1MB/CMA1MW TECHNICAL SPECIFICATIONS [913KB]
VXS3S Satellite Guide [172KB]
Y-S3 V3.0 Compatible models for Distributed Speakers [279KB]
Y-S3 V3.0 Manual [1.9MB]
Y-S3 V3.1 Compatible models for Distributed Speakers [15KB]
Y-S3 V3.1 Manual [2.5MB]

NS-1

VXS 系列

NS-1 是一个功能强大且直观的系统配置和模拟工具,使NEXO和Yamaha用户能够配置和优化广泛的NEXO和Yamaha系统性能。

名称 English English
BIM Data for Revit (VXS1ML) [1.7MB]
CAD Data (CMA1M 3D) [65KB]
CAD Data (CMA1M) [163KB]
CAD Data (VXS1ML 3D) [58KB]
CAD Data (VXS1ML) [263KB]
Data Sheet (VXS1ML) [689KB]
DME Library Files for VXS Series Speakers [38KB]
General Speaker Data / CLF Data for VXS1ML Speaker (V1.0) [7KB]
General Speaker Data / EASE and EASE Focus Data for VXS Series (V2.0) [2MB]
Processor settings for VXS Series Speakers [90KB]
VXS1ML, CMA1M Dimensions [92KB]
Y-S3 Speaker System Design Guide [337KB]

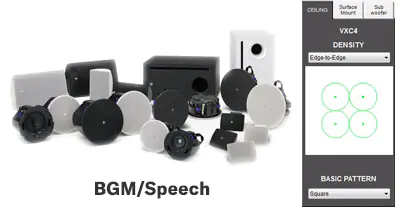

Commercial Installation Solutions Speaker Calculator(CISSCA)是一款软件应用程序,可以快速计算出在用户指定空间内实现最佳性能所需的扬声器数量,以及系统的有效声压级。用户可以指定空间大小、要使用的扬声器类型和扬声器布局。

- 用快速、轻松的方式来估计项目所需的扬声器数量。

- 简单的设置和操作。

- 报告输出功能为系统方案提案提供便捷的文档。

支持的扬声器(V3.0)

吸顶安装扬声器 VXC4, VXC6, VXC8, VXC3F, VXC5F, S5 *, NS-IC400 *, NS-IC600 *, NS-IC800 *
墙面安装扬声器 VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15 *, S55 *, NS-AW392 *, NS-AW592 *, NS-AW992 *
超低音扬声器 VXS10S, VXS10ST, VXS3S

* 某些地区无售。

如何使用

模式选择

  • VXS 系列

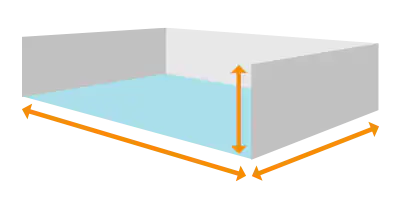

房间信息

  • VXS 系列

扬声器/应用设置

  • VXS 系列

预估扬声器数量

  • VXS 系列

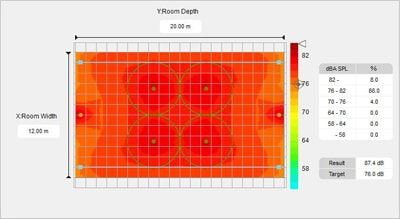

有效声压级分布图

  • VXS 系列

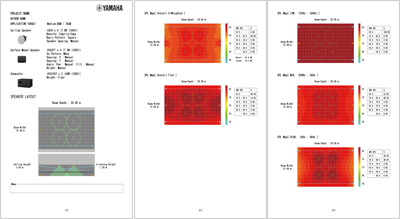

报告输出

  • VXS 系列

AUTO模式

自动模式通过简单的操作可快速计算出扬声器的数量。此模式下只可使用VXC4吸顶安装扬声器。

步骤1:输入空间的大小和听众耳朵的高度。可根据需要导入蓝图或其他图像。

步骤2:选择VXC4吸顶扬声器的布局类型。

步骤3:应用程序类型为BGM或Speech。

步骤4:检查设置和预估扬声器数量的结果。如有需要,可调整(移动或移除)单个扬声器的位置。

步骤5:检查预估系统的有效声压级与步骤3中输入的目标声压级之间的差值。点击“REPORT”按钮,以报告形式输出结果。

ADVANCED模式

ADVANCED模式可根据用户指定的条件,通过更灵活、更详细的设置,快速计算最佳性能所需的扬声器数量。各种吸顶安装扬声器、墙面安装扬声器和超低音扬声器都可以在这种模式下使用。

步骤1:输入空间的大小和听众耳朵的高度。可根据需要导入蓝图或其他图像。

步骤2:选择需要使用的扬声器类型。

步骤3:指定项目的应用类型和目标声压级。

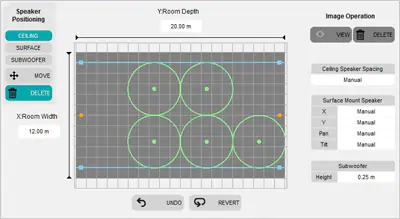

步骤4:指定扬声器的布局。

步骤5:检查设置和预估所需的扬声器数量的结果。如有需要,可调整(移动或移除)单个扬声器的位置。

步骤6:检查预估系统的有效声压级与步骤3中输入的目标声压级之间的差值。点击“REPORT”按钮,以报告形式输出结果。

扬声器系统设计要点

在扬声器系统设计中,在听音平面(即听者耳朵的平均高度)保持均衡的声压级是扬声器系统设计的一个重要指标。请记住以下几点。

吸顶安装扬声器

Ceiling Speakers

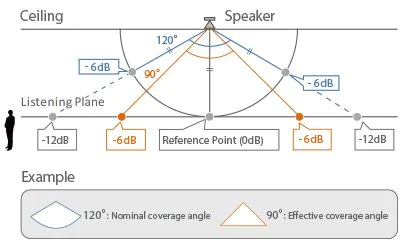

需要注意的是,吸顶扬声器规格中列出的标称覆盖角度与扬声器的实际有效覆盖角度有所不同。标称覆盖角度下的声压比轴上的声压级低6dB,这是在与扬声器保持恒定距离时测得的。有效覆盖角度的定义为在听音平面上,声压级比轴上声压级低6dB的角度。有效覆盖角度一般为标称覆盖角度的70~80%。CISSCA根据有效覆盖角度进行计算。

吸顶扬声器布局方案

最大重叠

  • VXS 系列

在最大覆盖范围的扬声器配置中,将一只衰减6 dB的扬声器与相邻扬声器轴对齐排列。这种方法需要更多数量的扬声器,但在依赖高声压级的应用中,可以获得最佳的整体性能。

最小重叠

  • VXS 系列

无边距的扬声器布局可能会导致覆盖范围出现间隙。建议采用最小重叠方法,以有效消除声音覆盖范围的间隙。

无边距布局

  • VXS 系列

雅马哈主要推荐无边距布局,这是一种常用配置,可以对齐相邻扬声器的-6 dB点。CISSCA支持的所有雅马哈吸顶扬声器在这个布局具有很大优势。

1.4 x 边距布局

  • VXS 系列

在这种配置中,扬声器的间距是标准无边距布局的1.4倍。这样布局可减少扬声器的数量,从而构建出雅马哈推荐的经济型系统。

2.0 x 边距布局

  • VXS 系列

扬声器的间距是标准无边距布局的2倍。这是最经济的方法,但可能导致整个听音区域声压级不均匀。

墙面安装扬声器

Surface Mount Speakers

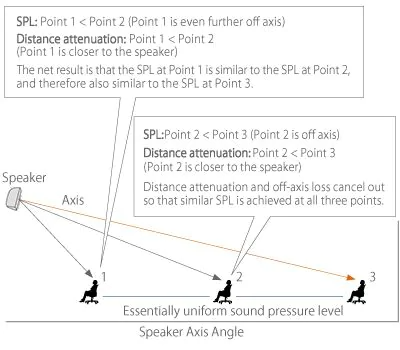

通过将具有恒定指向性号角的点声源扬声器的垂直轴面向最后一排目标(观众)上方,即可轻松获得均衡的声压级分布。这与指向角度的定义存在着一定的关联。通过将轴向对准最后一排,由距离衰减(平方反比定律)造成的声压级衰减与号角的轴外指向特性造成的声压级损失将相互抵消。CISSCA让您可以微调墙面安装扬声器的倾斜角度,以获得系统设计的最大灵活性。
